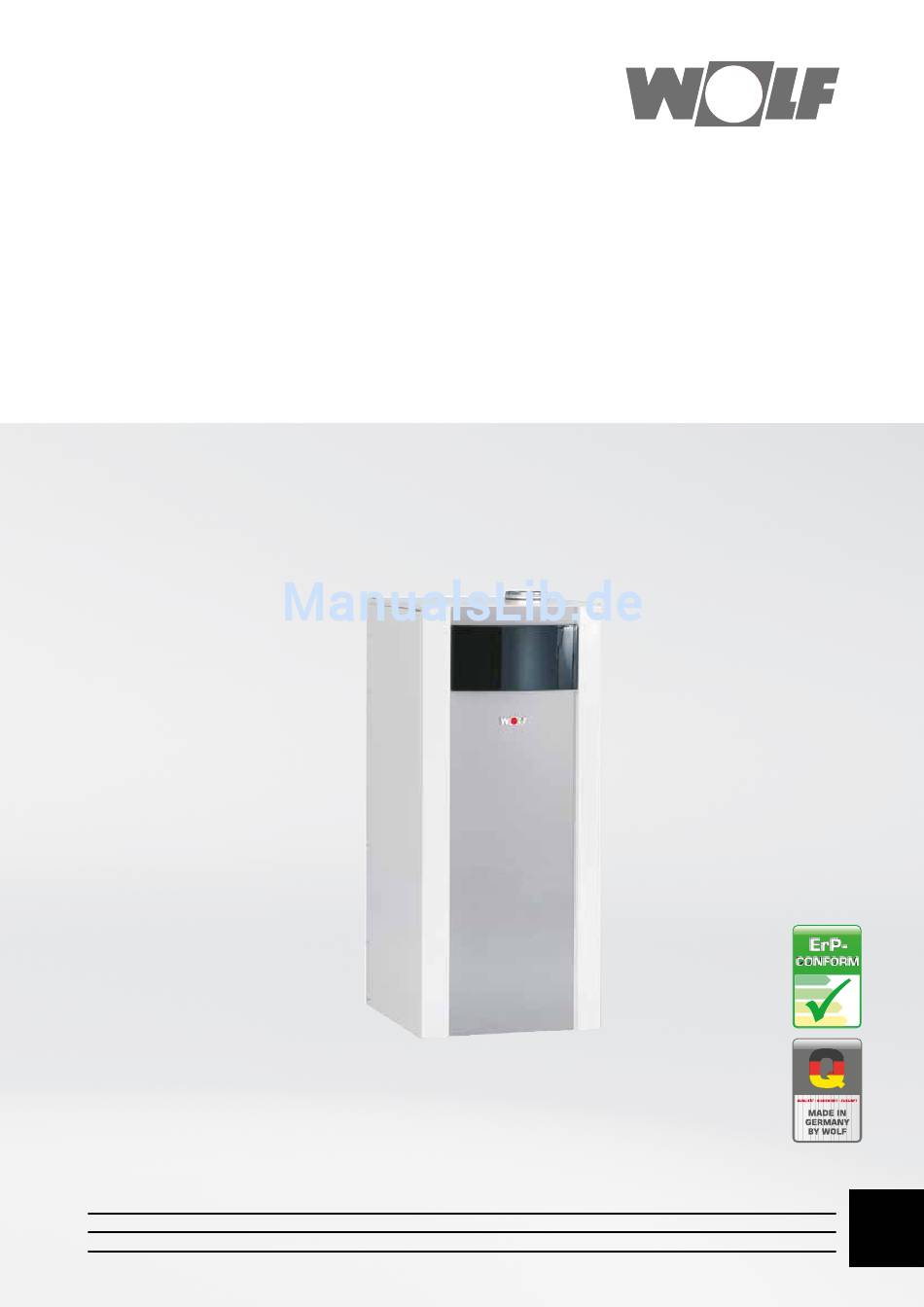

Wartungsanleitung

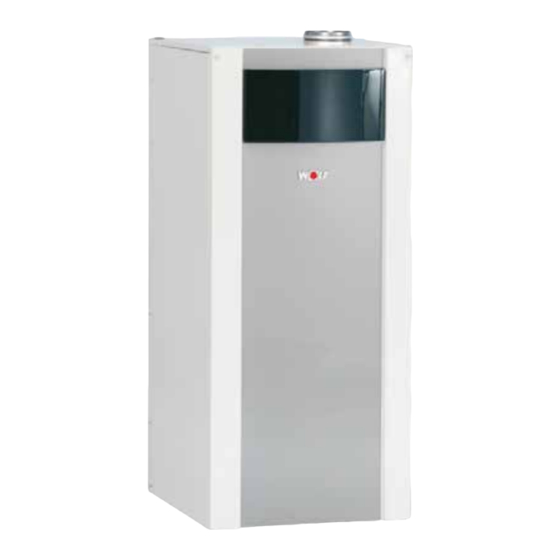

Ölbrennwertkessel COB / COB-TS
COB für Heizen • COB-TS für Heizen, mit Schichtenspeicher
WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0.87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu
Art.-Nr.: 3062056_201803
Änderungen vorbehalten!
DE
AT
CH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf COB

Inhaltszusammenfassung für Wolf COB

  • Seite 1 Ölbrennwertkessel COB / COB-TS COB für Heizen • COB-TS für Heizen, mit Schichtenspeicher WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0.87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu Art.-Nr.: 3062056_201803 Änderungen vorbehalten!

  • Seite 2: Inhaltsverzeichnis

    Gefahr durch wassergefährdende Stoffe ........... 5 Verbrühungsgefahr ................5 Verbrennungsgefahr ................5 Gefahr durch wasserseitigen Überdruck ..........5 Bauteilübersicht ................6 Bauteilbeschreibung COB ..............6 Brenner in Wartungsposition .............. 6 Ausrüstung für die Wartung ............7 Wartungsablauf ................8 Vorbereitung der Wartung ..............8 Kontrolle Kondensator Ölpumpenmotor ..........

  • Seite 3: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung 1.1 Gültigkeit der Anleitung Diese Wartungsanleitung gilt für den Ölbrennwertkessel COB/TS 1.2 Mitgeltende Unterlagen Planungsunterlage und Montageanleitung COB/TS Betriebsanleitung COB/TS Anlagen- und Betriebsbuch Gegebenenfalls gelten auch die Anleitungen aller verwendeten Zubehörmodule und weiterer Zubehöre.

  • Seite 4: Sicherheitshinweise

    ÖVE und des örtlichen Elektro-Versorgungsunternehmens (EVU) maßgeblich. Der Heizkessel darf nur innerhalb des Leistungsbereichs betrieben werden, der in den tech- nischen Unterlagen der Fa. WOLF vorgegeben ist. Die bestimmungsgemäße Verwendung des Heizkessels um- fasst den ausschließlichen Einsatz für Warmwasserhei- zungsanlagen gemäß DIN EN 12828. Sicherheits- und Über- wachungseinrichtungen dürfen nicht entfernt, überbrückt...

  • Seite 5: Erstickungs- / Vergiftungsgefahr

    Sicherheitshinweise 2.3 Erstickungs- / Vergiftungsgefahr Bei Geräten mit unzureichender Verbrennungsluftzufuhr bzw. Abgasabfuhr kann Abgas in den Aufstellraum austre- ten. Dadurch besteht Erstickungsgefahr bzw. die Gefahr von schweren bis lebensgefährlichen Vergiftungen. - bei Abgasgeruch Gerät ausschalten - Fenster und Türen öffnen - zugelassenen Fachbetrieb benachrichtigen 2.4 Gefahr durch wassergefährdende Stoffe Ölbrennwertkessel enthalten ölführende Teile.

  • Seite 6: Bauteilübersicht

    Bauteilübersicht Bauteilübersicht Bauteilbeschreibung COB Kondensator Automatischer Entlüfter Flammenwächter Düsenstock Zündtrafo Sicherheitstemperaturbegrenzer Ölpumpenmotor Gebläse 2-stufige Ölpumpe Abgastemperaturbegren- Kesselfühler Wasserdruckschalter Entleerungshahn Brenner in Wartungsposition Heizfläche Wärmetauscher Zündelektroden Reinigungshaken Öldüse Wartungswerkzeug Einstelllehre Mischkopf Sichtrohr Flammenwächter 3062056_201803...

  • Seite 7: Ausrüstung Für Die Wartung

    Ausrüstung für die Wartung Ausrüstung für die Wartung Wartungswerkzeuge im Lieferumfang COB enthalten Einstelllehre Reinigungshaken ab 2010 Reinigungsbürste mit Wartungswerkzeug Verlängerung für COB-40 Für die Wartung wird benötigt: Pos. Benennung Art.-Nr. Wartungswerkzeuge COB im Lieferumfang Reinigungsbürste Wartungswerkzeug Reinigungshaken (ab 2010)

  • Seite 8: Wartungsablauf

    Wartungsablauf Wartungsablauf Vorbereitung der Wartung 5.1.1 Programmwahlschalter (linker Drehknopf) am Bedienmodul BM auf „Standby“ stellen 5.1.2 Regelungsdeckel nach unten klappen und Öl-Brennwertkessel am Betriebsschalter ausschalten. Betriebsschalter 5.1.3 Anlage spannungsfrei machen! Gefahr eines elektrischen Stromschlages mit Gesundheitsgefährdung oder Todesfolge. An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebsschalter Spannung f Anlage spannungsfrei schalten und Spannungsfreiheit kontrollieren.

  • Seite 9: Brennerstecker Vom Zentralstecker Abziehen

    Wartungsablauf 5.1.5 Oberen Verkleidungsdeckel nach vorne ziehen und abheben. 5.1.6 Regelungskasten nach unten klappen Kontrolle Kondensator Ölpumpenmotor Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. Gefahr eines elektrischen Stromschlages mit Gesundheitsgefährdung oder Todesfolge.

  • Seite 10: Kabel Ölpumpenmotor Vorsichtig Abziehen

    Wartungsablauf 5.2.2 Schutzkappe Kondensator entfernen 5.2.3 Kabel Ölpumpenmotor vorsichtig abziehen 5.2.4 Kondensator-Ausführung prüfen. Nötigenfalls Alu-Kondensator einbauen. Ist ein Kunststoff-Kondensator verbaut, so ist dieser durch einen Alu-Kondensator zu tauschen. Achtung Die Kapazität von Kunststoff-Kondensatoren sinkt durch Alterung schneller als die Kapazität von Alu-Kondensatoren. Zur Vermeidung von ungeplanten Einsätzen (durch Störabschaltung FC04) muss ein Kunststoff-Kondensator vorbeugend durch einen Alu-Kondensator ersetzt werden.

  • Seite 11: Wartung Der Brennereinheit

    Wartungsablauf Wartung der Brennereinheit Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. 5.3.1 3 Innensechskantschrauben 6mm am Brennerflansch lockern. (nicht herausdrehen) Innensechskant- schrauben 5.3.2 Brennereinheit ca. 1cm nach rechts (im Uhrzeigersinn) drehen. 5.3.3 Brennereinheit nach oben aus dem Brennkammerdeckel heben und in Wartungsposition gemäß...
  • Seite 12 Wartungsablauf 5.3.5 Zündkabel von Zündelektroden abziehen und Mischkopf ablegen. Zündkabel 5.3.6 Düsenwechsel mit Gabelschlüssel SW16. Beim Aus- und Einbau der Düse mit zweitem Gabelschlüssel SW16 gegenhalten. Nur WOLF Original Ersatzteil-Düse verwenden! Mischkopfausführungen: Standard Röhrchen Kessel Mischkopf- Öldüse Art.-Nr. ausführung COB-15 Standard Danfoss 0,30/80°S...

  • Seite 13: Zündkabel Aufstecken

    Mit Innensechskantschraube 4mm wieder befestigen. Lichtrohrend- stück Mischkopf Sichtrohr Flammenwächter 5.3.9 Mit der Einstelllehre folgende Kontrollen durchführen: Einstelllehre (Lieferumfang COB ab 01/2010) 1. Kontrolle COB-29/40 2. Kontrolle 3. Kontrolle 1. Kontrolle COB-15 1. Kontrolle COB-20 Einstelllehre (Lieferumfang COB bis 12/2009) 1.

  • Seite 14: Ölfiltereinsatz Austauschen Gemäß Betriebsanleitung Des Verbauten Ölfilters

    Wartungsablauf 5.3.10 1. Kontrolle: Mischkopf auf Anschlag eingeschoben? Abstand Düse zu Mischkopf mit Einstelllehre kontrollieren (COB-15: 2,0mm, COB- 20: 2,6mm, COB-29/40: 3,5mm) 5.3.11 2. Kontrolle: Position der Zündelektroden in Ordnung? Die Elektrodenspitzen müssen auf die obere Bohrung der Einstelllehre zeigen.

  • Seite 15: Reinigung Des Wärmetauschers

    5.4.1 Vor der Wärmetauscherreinigung den Siphon demontieren. Unter dem nun offenen Kondensatablaufstutzen (Siphonanschluss) einen Auffangbehälter stellen. Siphon 5.4.2 Alle 3 Flügelschrauben am Brennkammerdeckel lösen. Flügel- schrauben 5.4.3 Brennkammerdeckel abnehmen und ablegen. Achtung Flammrohr besteht bei COB-20/29/40 aus Keramischen Werktstoff. Bruchgefahr! 3062056_201803...
  • Seite 16 Wartungsablauf 5.4.4 Wartungswerkzeug in Brennkammer einhaken und Brennkammer heraus- ziehen. Wartungswerkzeug 5.4.5 Wartungswerkzeug um 90° drehen, in die Öse des Verdrängers einhaken und herausziehen. Festsitzende Verdränger unbedingt mit Wasser einweichen! Nach etwa 2 Achtung min Einwirkzeit kann der Verdränger mit Hilfe des Wartungswerkzeuges aus dem Wärmetauscher herausgezogen werden.

  • Seite 17: Reinigung Der Kondensatwanne

    -Messung wäre dann nicht gewährleistet. f Siphon befüllen Wartung der Neutralisationsbox und Kondensatpumpe (falls vorhanden) durchführen. Gemäß: 3062714 - Montage- und Bedienungsanleitung der Neutralisationsbox bis 40kW (ab 2010) 3062301 - Montageanleitung Neutralisationsbox COB (bis 2009) 3062692 - Montage- und Wartungsanleitung Kondensatpumpe 3062056_201803...

  • Seite 18: Zusammenbau

    Hinweis: Wurde im Zuge der Wartung auch das Flammrohr bzw. der Flammrohrad- apter demontiert, so ist der Dichtring bzw. die Dichtung auszutauschen! COB bis 05/2010: Flachdichtung Adapterrohr COB ab 06/2010: O-Ring Adapterrohr 5.7.4 Brennkammerdeckel aufsetzen und mit den 3 Flügelschrauben befestigen.

  • Seite 19: Wiederinbetriebnahme

    Wartungsablauf 5.7.7 Brennereinheit ca. 1cm nach links drehen und mit 3 Innensechskantschrauben 6mm befestigen. 5.7.8 Zentralstecker aufstecken. 5.7.9 Regelung hochklappen. 5.7.10 Oberen Verkleidungsdeckel aufsetzen. 5.7.11 Frontverkleidung unten einhaken und mit den Schrauben oben (links, rechts) befestigen. Wiederinbetriebnahme 5.8.1 Anlagendruck überprüfen ggf. Heizwasser nachfüllen 5.8.2 Bei Wasserverlust Vordruck am Ausdehnungsgefäß...

  • Seite 20: Abgasmessung

    Parameter Heizgerät HG 00 Rohrlängenanpassung bzw. Einstellung über Pum- pendruck (siehe jeweils Montageanleitung) Pumpendruck Kessel Öldüse Stufe 1 Stufe 2 COB-15 Danfoss 0,30/80°S 5,0 ± 1,0 bar 12,0 ± 2,5 bar COB-20 Danfoss 0,40/80°S LE 8,5 ± 1,0 bar 16,8 ±...

  • Seite 21: Überprüfung Der Schutzanode Schichtenspeicher

    Wartungsablauf 5.10 Überprüfung der Schutzanode Schichtenspeicher (falls vorhanden) Verbrennungsgefahr durch heiße Bauteile. f Vor Beginn der Wartungsarbeiten das Gerät unter 40°C abkühlen lassen und geeignete Handschuhe benutzen. Schutzanode vorne oben am Speicher 5.10.1 Kabel von Fahne abziehen. 5.10.2 Zwischen Fahne und Kabel den Strom messen. Der Strom muss >0,3mA sein.

  • Seite 22: Übersicht Mit Wartungsprotokoll

    Übersicht mit Wartungsprotokoll Übersicht mit Wartungsprotokoll Pos. Arbeitsschritt Protokollpunkt Datum Vorbereitung der Wartung 5.1.1 Programmwahlschalter (linker Drehknopf) am Bedienmodul BM auf „Standby“ stellen 5.1.2 Regelungsdeckel nach unten klappen und Öl-Brennwertkessel am Betriebsschalter ausschalten. 5.1.3 Anlage spannungsfrei machen! 5.1.4 Schrauben links / rechts lösen, Frontverkleidung nach vorne ziehen und nach oben aushängen.
  • Seite 23 Übersicht mit Wartungsprotokoll Zusammenbau 5.7.6 Brennereinheit aus Wartungsposition nehmen und mit dem Mischkopf voran vorsichtig in den Brennkammerdeckel schieben, dabei auf Position Dichtring Öl-Luftverbund achten. 5.7.7 Brennereinheit ca. 1cm nach links drehen und mit 3 Innensechskantschrauben 6mm befestigen. 5.7.8 Zentralstecker aufstecken. 5.7.9 Regelung hochklappen.

  • Seite 24: Änderungen Vorbehalten

    WOLF GMBH POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 www.WOLF.eu 3062056_201803 Änderungen vorbehalten...
