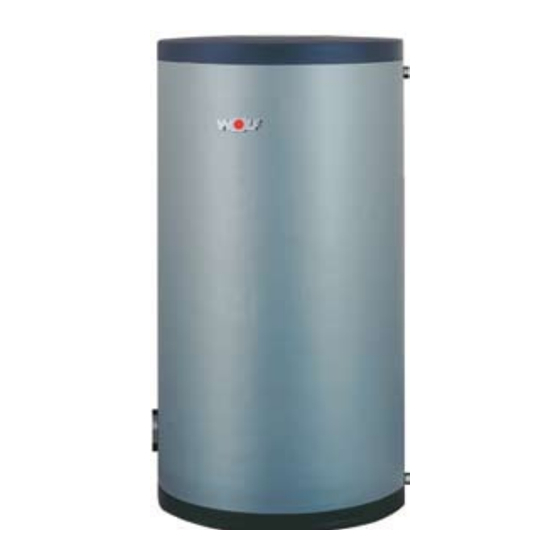

- Seite 1 Montageanleitung Puffermodul CPM-1-70 Solar-Warmwasserspeicher SEM-1W-360 Warmwasserspeicher CEW-1-200 SEW-1-300 / SEW-1-400 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr. 3062842_0710 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
9. Aufstellung / Montage ..................12 10. Verrohrung Anschlussbilder ............... 13-14 11. Pufferspeicher CPM-1-70 ................15 12. Montage Verkleidung CPM-1-70 ..............16 13. Montage CPM-1-70 auf CEW-1-200 (Hydrotower) ..........17 14. Anschluss Verrohrung CPM-1-70 Reihenspeicher ..........18 15. Anschluss Verrohrung CPM-1-70 Trennspeicher..........19 16. Kennlinien Pumpen und 3-Wegeumschaltventil ..........20 Inbetriebnahme / Wartung, Störungsbehebung... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise In dieser Beschreibung werden bei wichtigen Anweisungen, die den Personenschutz und die technische Betriebssicherheit betreffen, die folgenden Symbole und Hinweiszeichen verwendet: Kennzeichnet Anweisungen, die genau einzuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und um Funktionsstörungen oder Schäden am Gerät zu verhindern! Kennzeichnet Gefahr durch elektrische Spannung an elektrischen Bauteilen! „Hinweis“... -
Seite 4: Allgemeine Hinweise
Umfang Energie eingespart werden. Ideale Betriebstemperaturen liegen bei 50-55°C. Wärmeverluste und Verkalkung sind in diesem Bereich wesentlich reduziert. Für die Warmwasserbereitung mit der Wolf Wärmepumpe sind spezielle Warm- wasserspeicher notwendig, die aus dem Wolf-Zubehörprogramm ausgewählt werden können. Die Speicherbehälter sind aus Stahl S235JR mit Gütenachweis gefertigt. -
Seite 5: Gerätebeschreibung
3. Gerätebeschreibung CPM-1-70 Das Puffermodul CPM-1-70 ist in Abmessungen und Design auf das Wolf- Wärmepumpenprogramm abgestimmt und damit variabel kombinierbar. CPM-1-70 ist anschlussfertig als Trennspeicher oder Reihenspeicher insbe- sondere für Luft-/Wasserwärmepumpen BWL-1 zur optimalen Abtauung des Verdampfers konzipiert. Als Trennspeicher angeschlossen ist die Zusatzfunktion einer hydraulischen Weiche gegeben. - Seite 6 Warmwasserbereitung mit Wärmepumpe und zusätzlicher Einbindung und Nutzung von Solarenergie Die PU-Hartschaumdämmung mit Folienmantel garantiert geringste Abstahl-, bzw. Bereitschaftswärmeverluste. Wolf Warmwasserspeicher sind bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar. SEW-1-300, SEW-1-400 Innenbeheizter Warmwasserspeicher SEW-1. Speicherbehälter aus Stahl mit Korrosionsschutz durch Spezial-Emaillierung der Behälterinnenwand nach DIN 4753.
-
Seite 7: Aufstellhinweise
In Verbindung mit Wolf-Wärmepumpen ergeben sich variable möglichkeiten Möglichkeiten zur platzsparenden Aufstellung. Der nach dem Wolf Wärmepumpenmanager WPM-1 mit eingebautem Be- dienmodul BM ist ein funktionsnotwendiges Zubehör für alle Wärmepumpen und Speicher. Der Speichertemperaturfühler ist als notwendiges Regelungs- zubehör erhältlich. -
Seite 8: Lieferumfang ,Entsorgung Verpackung
5. Kombinationen / 6. Lieferumfang CEW-1-200 / CPM-1-70 Platzsparendes Baukasten-Prinzip mit Luft/Wasser + BWL-1 Wärmepumpe BWL-1 für Außen- oder Innenaufstellung und Hydrotower, bestehend aus CEW-1-200 + CPM-1-70. Für max.10 kW Luft/Wasser-Wärmepumpen-Leistung. WPM-1 WPM-1 Hydrotower Hydrotower BWL-1-A CPM-1-70 CPM-1-70 BWL-1-I CEW-1-200 CEW-1-200 BWL-1 ... -
Seite 9: Transport Und Mindestabstände
Von vorne ist ein Abstand von 80 cm einzuhalten, um die Montage-, War- tungs- und Servicearbeiten zu vereinfachen. Die Raumhöhe für den Hydrotower CPM-1-70 + CEW-1-200 muss mindestens 2,30 m betragen. Bei der Aufstellung zusammen mit Wärmepumpen sind zusätzlich die Min- destabstände der BWL-1 …I und BWS-1 einzuhalten. -
Seite 10: Technische Daten
8. Technische Daten CPM-1-70 CEW-1-200 Technische Daten Warmwasserspeicher CEW-1-200 Pufferspeicher CPM-1-70/7 CPM-1-70/8 Speicherinhalt Speicherdauerleistung kW - l/h 20/490 80/60°C t 10/45°C Leistungskennzahl (Heizung) NL60 Aufheizzeit 14 kW 10-50°C Kaltwasseranschluss A mm Rücklauf Heizung / Solar B mm 225/- 222/- Speicherfühler Heizung / Solar... - Seite 11 8. Technische Daten SEW-1-300/400 SEM-1W-360 Technische Daten Warmwasserspeicher SEW-1-300 SEW-1-400 SEM-1W-360 Speicherinhalt Speicherdauerleistung kW - l/h 35/860 45/1100 20/490 80/60°C t 10/45°C Leistungskennzahl (Heizung) NL60 Aufheizzeit 14 kW 10-50°C min Kaltwasseranschluss A mm Rücklauf Heizung / Solar B mm 222/- 222/- 606/221...
-
Seite 12: Aufstellung / Montage
9. Aufstellung / Montage Warm-/Kaltwasseranschluss Der Warmwasserspeicher ist entsprechend dem nachfolgenden Verrohrungs-Schema anzuschließen. Es darf nur ein bauteilgeprüftes Sicher- Standspeicher heitsventil verwendet werden. Zwischen Standspeicher und Sicherheitsventil darf keine Absperreinrichtung eingebaut werden. Ist der Speicher an den Warm- und Kaltwasseranschlüssen mit nicht Achtung metallischen Rohrwerkstoffen verbunden, so muss der Speicher geerdet werden! -
Seite 13: Verrohrung Anschlussbilder
Sicherheitsgruppe Warmwasseranschluss Magnesium-Schutzanode SEW-1 Anschluss Thermometer SEW-1 Anschluß für E-Heizstab Heizungsvorlauf (Wolf Zubehörprogramm) Zirkulation Anschluss Speicherfühler Wartungsflansch (für E-Heizstab Heizungsrücklauf aus Wolf Zubehörprogramm) Kaltwasseranschluss nach DIN 1988 Verrohrung Anschlussbild SEM-1W-360 Sicherheitsgruppe Magnesium-Schutzanode Warmwasseranschluss Anschluss Thermometer Heizungsvorlauf Anschluss Speicherfühler Zirkulation Heizungsrücklauf Anschluß... - Seite 14 Verrohrung Anschlussbild CEW-1 Sicherheitsgruppe Warmwasseranschluss Magnesium-Schutzanode CEW-1 Heizungsvorlauf Zirkulation Anschluss Speicherfühler Wartungsflansch (für E-Heizstab aus Wolf Zubehörprogramm) Heizungsrücklauf Kaltwasseranschluss nach DIN 1988 Speichertemperaturfühler Der Speichertemperaturfühler ist als Zubehör zum Wärmepumpenmanager (Zubehör) WPM-1 erhältlich. Den Speicherfühler in die Tauchhülse des Standspeichers stecken und mit Fühlerhalter befestigen.
-
Seite 15: Pufferspeicher Cpm-1-70
11. Pufferspeicher CPM-1-70 Pufferspeicher CPM-1 Der Pufferspeicher CPM-1-70 ist für die Kombination mit Wolf-Wärmepumpen konzipiert. Für den Betrieb mit Luft-/Wasser-Wärme- pumpen BWL-1-08 und BWL-1-10 ist eine Hocheffizienzpumpe Klasse A mit 7 m Förderhöhe eingebaut. Für die BWL-1-12 ist eine entsprechende Heizkreispumpe für 8 m Förderhöhe eingebaut. -
Seite 16: Montage Verkleidung Cpm-1-70
12. Montage Verkleidung CPM-1-70 Schrauben an Frontverkleidung lösen und Frontdeckel abnehmen Verkleidungsteil „Oben“ nach vorne ziehen und abnehmen 3062842_0710... -
Seite 17: Montage Cpm-1-70 Auf Cew-1-200 (Hydrotower)
13. Montage CPM-1-70 auf CEW-1-200 Montage Hydrotower Der Pufferspeicher CPM-1 und Warmwasserspeicher CEW-1-200 werden getrennt angeliefert und müssen am Aufstellort montiert werden. 1.Verkleidungsdeckel des Warmwasserspeicher entfernen 2.Pufferspeicher auf die Konsole des CEW-1 stellen und übereinander positionieren. 3.Anschließend Sicherungslaschen an der Gehäuserückseite gemäß Bild befestigen. -
Seite 18: Anschluss Verrohrung Cpm-1-70 Reihenspeicher
14. Anschluss Verrohrung CPM-1-70 Reihenspeicher Anschluss Verrohrung CPM-1-70 als Reihenspeicher für Luft-/ Wasser Wärmepumpe BWL-1 Anschlussart A Wärmepumpen - Vorlauf Warmwasser - Vorlauf Wärmepumpen - Rücklauf Warmwasser - Rücklauf Heizung - Rücklauf Handentlüfter Heizkreispumpe Klasse A 7m oder 8m Förderhöhe... -
Seite 19: Anschluss Verrohrung Cpm-1-70 Trennspeicher
Ansicht von vorne Die Anschlussart B gilt für CPM-1-70 als Trennspeicher Wird der CPM-1-70 als Trennspeicher verwendet, ist das Verbindungsrohr für den Wärmepumpen Rücklauf bauseitig zu montieren. Ist bereits im Lieferumfang enthalten. Der Anschluss für den Warmwasserwärmer erfolgt direkt an der BWS-1 Achtung: Ohne Verbindungsrohr für den Wärmepumpenrücklauf ist kein funktionsfähiger Betrieb als Trennspeicher... -
Seite 20: Kennlinien Pumpen Und 3-Wegeumschaltventil
16. Kennlinien Pumpen und 3-Wegeumschaltventil Differenzdruck 7m Pumpe Volumenstrom l/h Differenzdruck 8m Pumpe Volumenstrom l/h Druckverlust 3-Wegeumschaltventil Heizbetrieb AB - B Brauchwasser AB - A Volumenstrom l/h 3062842_0710... -
Seite 21: Inbetriebnahme / Wartung
17. Inbetriebnahme - Wartung Inbetriebnahme Die Aufstellung und erste Inbetriebnahme darf nur durch eine anerkannte Installationsfirma erfolgen. Nach der Montage Rohre und Speicher gründlich durchspülen, Speicher mit Wasser füllen. Warmwasserzapfhahn öffnen bis Wasser ausläuft und Sicher- heitsventil durch Anlüften überprüfen. Vor Inbetriebnahme Speicher unbedingt füllen und entlüften! Achtung: Max. -
Seite 22: E-Heizung (Zubehör)
Elektrozusatzheizung in die 1 1/2" Muffe am Speicher SEW-1 eindrehen und abdichten. Der Wartungsflansch kann bei Bedarf durch eine Flanschplatte mit 1 1/2“ Muffe (Wolf Zubehör) ersetzt und zusätzlich mit einer E-Heizung ausgestattet werden. Die Vorschriften und Bestimmungen des VDE und der örtlichen Energie- Versorgungsunternehmen sind zu beachten. -
Seite 23: Störungsbehebung Puffermodul Cpm-1-70
19. Störungsbehebung Puffermodul CPM-1-70 Störung Ursache Abhilfe Undichtigkeit Rohranschlüsse undicht Neu eindichten Aufheizzeit zu lang Heizwasser-Temperatur zu niedrig Temperatur erhöhen (Regler einstellen) Am Vorlauf Speicher messen, nicht am Wärmeerzeuger Heizkreis nicht entlüftet Mehrmals entlüften (s. Handentlüfter) Speicherfühler nicht in Tauchhülse Position Speicherfühler überprüfen... - Seite 24 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de...
