LASER-ENTFERNUNGSMESSER
CONDTROL SMART 30
Bedienungsanleitung
Setzen Sie nur Batterien desselben Herstellers und der
gleichen Spannung ein.
Ersetzen Sie die Batterien, wenn das Symbol
permanent
auf dem Bildschirm blinkt.
Bereiten Sie Ersatzbatterien vor, wenn Sie das Symbol
auf dem Bildschirm sehen. Wird nur noch ein Balken angezeigt,
koennen Sie noch ca. 100 Messungen machen.
EIN- /AUSSCHALTEN
Einschalten: Druecken Sie die Taste
.
Das Geraet ist bereit zu messen.
Ausschalten: Druecken und halten Sie die Taste
3 Sek. gedrueckt.
Das Geraet schaltet sich nach 2,5 Minuten automatisch aus,
wenn die Tasten nicht betaetigt werden.

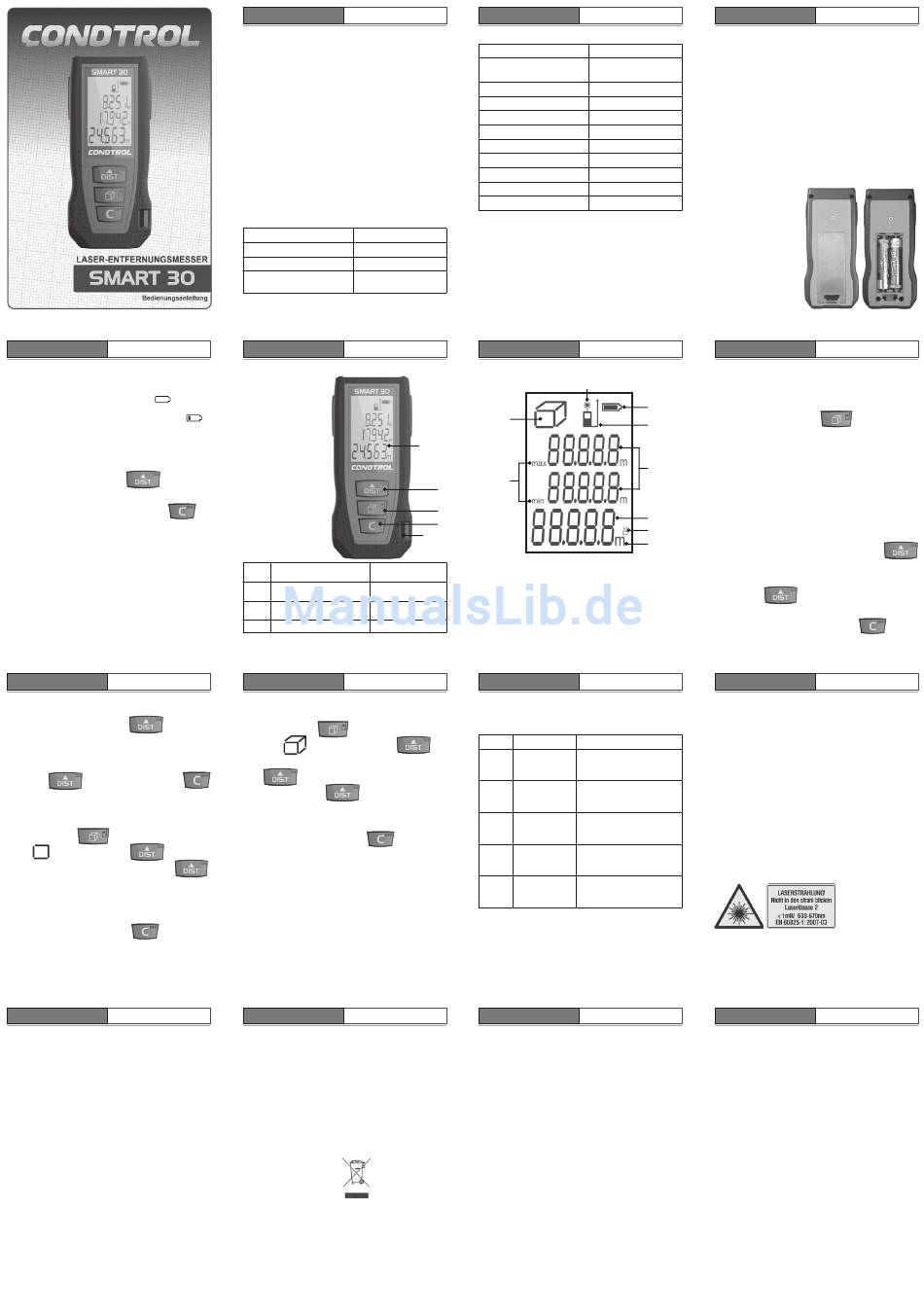

CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
2) Dauermessungen (Tracking)
Druecken und halten Sie die Taste
2 Sekunden
gedrueckt. Das Geraet nimmt eine Messung nach der
anderen vor. Das letzte Messergebnis sowie die Minimal- und
Maximalwerte werden auf dem Display angezeigt. Druecken
Sie die Taste
oder die Aus-/Loeschen-Taste
um die Dauermessung zu stoppen.
3) Flaechenberechnung
Drucken Sie die Taste
. Auf dem Display erscheint das
Symbol
. Druecken Sie die Taste
, um die erste
Seite zu messen (z.B.Laenge). Druecken Sie die Taste
um die zweite Taste zu messen (z.B.Breite).
Die berechnete Flaeche in Quadratmetern erscheint im
Display.
Druecken Sie die Aus-/Loeschentaste
, um den Modus
zu verlassen.
LASER-ENTFERNUNGSMESSER
CONDTROL SMART 30
Bedienungsanleitung
- Richten Sie den Laserstrahl nicht auf Personen oder Tiere.
Blicken Sie selbst nicht in Laserstrahl, insbesondere nicht mit
optischen Instrumenten. Ihr Augenlicht ist in Gefahr.
- Die Reparatur und Wartung darf nur durch qualifiziertes
Fachpersonal erfolgen, das originale Ersatzkomponenten
einsetzt. Kinder duerfen das Geraet nur unter Aufsicht
benutzen, um die Sicherheit fuer sie selbst und andere
Personen zu gewaehrleisten.
- Verwenden Sie das Geraet nicht in der Naehe von brennbaren
Stoffen, da im Geraet Funken entstehen koennen, und halten
Sie ausreichend Abstand zu Waermequellen.
- Platzieren Sie die Batterien des Geraets nie in der Naehe
von Hitze oder Feuer, um das Risiko von Explosionen und
Verletzungen zu reduzieren.
- Im Fall einer Explosion der Batterien besteht das Risiko von
Verletzungen durch Truemmer und Chemikalien. Loeschen Sie
die Stellen sofort mit Wasser. Unter extremen Bedingungen
koennen Batterien auslaufen. Bei Kontakt der Fluessigkeit mit
Augen, reinigen Sie diese sofort mindestens zehn Minuten lang
mit sauberem Wasser und suchen Sie anschliessend einen Arzt
auf.
PFLEGE
- Behandeln Sie das Geraet mit Sorgfalt, so wie Sie eine Kamera,
ein Fernglas oder ein anderes optisches Geraet verwenden.
- Vermeiden Sie Stoesse, staendige Vibrationen und extreme
Temperaturen.
CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
Herzlichen Glueckwunsch zum Kauf Ihres CONDTROL SMART
30. Die Sicherheitshinweise finden Sie am Ende der deutschen
Anleitung. Bitte lesen Sie diese sorgfaeltig, bevor Sie das
Geraet das erste Mal verwenden.
BESTIMMUNGSGEMAESSER GEBRAUCH
Der SMART 30 ist zum Messen von Distanzen, Laengen und
Hoehen sowie Berechnung von Flaechen und Volumina
bestimmt. Er ist fuer den Innen- und Aussenbereich geeignet.
LIEFERUMFANG
Der Lieferumfang des SMART 30 Entfernungsmessers umfasst:
1.Laser-Entfernungsmesser – 1 St.
2. Schutztasche mit Hand-/Gurtschlaufe – 1 St.
3. Bedienungsanleitung – 1 St.
4. LR3 (AAA)-Batterien – 2 St.
TECHNISCHE DATEN
Reichweite
0,05...30 m*
Kleinste Anzeige
1 mm
Typische Messgenauigkeit
±3 mm**
635 nm, Laserklasse 2,
Lasertyp
Leistung <1 mW
LASER-ENTFERNUNGSMESSER
CONDTROL SMART 30
Bedienungsanleitung
GERAETEBESCHREIBUNG
Tastatur
Tasten-
Kurzes Druecken
Langes Druecken
Nr.
Einschalten/
Dauermessungen
1
Laserstrahlaktivierung/ Messung
(Tracking)
Flaechen- und
Messausgangspunkt
2
Volumenberechnung *
festlegen (Messreferenz)
3
Clear
Ausschalten
*-2x druecken
CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
4) Volumenberechnung
Druecken Sie die Taste
zwei Mal. Im Display erscheint
das Symbol
. Druecken Sie die Taste
die erste Seite zu messen (z.B.Laenge).
Taste
, um die zweite Seite zu messen (z.B.Breite).
,
Druecken Sie die Taste
, um die dritte Seite zu
messen (z.B. Hoehe).
Das Messergebnis erscheint in der Hauptzeile.
Druecken Sie die Aus-/Loeschentaste
zu verlassen.
,
LASER-ENTFERNUNGSMESSER
CONDTROL SMART 30
Bedienungsanleitung
-
Verwenden
Sie
die
Batterie
entsprechend
Sicherheitsvorschriften.
- Tauchen Sie das Geraet nicht unter Wasser.
- Wischen Sie Schmutz mit einem feuchten, weichen Tuch ab.
- Verwenden Sie keine aggressiven Reinigungs- oder
Loesungsmittel.
- Behandeln Sie das Geraet wie ein Teleskop oder eine Kamera.
ENTSORGUNG
Geraete, Zubehoer und die Verpackung sollen recycelt werden
(Wiederverwertung). Zum Recycling schicken Sie das Geraet
bitte an:
Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Deutschland
Werfen Sie das Geraet nicht in den Restmuell. Gemaess der
Europaeischen Richtlinie 2002/96/EG ueber Altgeraete mit
Elektronik und ihrer Umsetzung in nationales Recht sind Sie
verpflichtet, nicht mehr gebrauchsfaehige Messwerkzeuge
getrennt zu sammeln und zu einer Recyclingstelle zu bringen.
GARANTIE
Alle Geraete der Condtrol GmbH werden vor dem Verlassen
der Produktion geprueft und unterliegen den folgenden
Garantiebestimmungen.
Maengelhaftungsansprueche
Kaeufers und gesetzliche Rechte bleiben davon unberuehrt.
LASER-ENTFERNUNGSMESSER
Tracking
Flaechen- und
Volumenmessung
Automatisches Abschalten
Tonsignal
Batteriestandzeit
Lagertemperatur
Betriebstemperatur
Lagerfeuchtigkeit
Batterien
Abmessungen
Gewicht
*
Verwenden Sie eine Zieltafel, um die Reichweite bei
Tageslicht bei schlechter Reflexion des Messzieles zu
vergroessern.
** Unter unguenstigen Bedingungen wie z.B. direktem
Sonnenlicht oder schlecht reflektierender Oberflaeche, kann
die Ungenauigkeit steigen. Es kann zu Messfehlern kommen
wenn Sie gegen reinstes (staubfrei) Glas oder gegen andere
farblose und durchsichtige Stoffe messen.
LASER-ENTFERNUNGSMESSER
Display
6
Display
Tastatur
7
1
2
3
Libelle
1. Zusätzliche Messwertergebnisszeilen
2. Hauptzeile
3. Akku-Ladezustandsanzeige
4. Referenzpunkt
5. Laserstrahlanzeige
6. Modusanzeige für Flaechen- und Volumenberechnung
7. Anzeige für Minimal- und Maximalwerte
8. Messeinheit
9. Messeinheit fuer Flaeche / Volumen
LASER-ENTFERNUNGSMESSER
FEHLERCODES
Folgende Fehler koennen korrigiert werden:
Code
Ursache
, um
Das reflektierte
Druecken Sie die
Err1
Signal ist zu
schwach
Das reflektierte
Err2
Signal ist zu stark
Niedriger
Err3
Batteriestand
, um den Modus
Err4
Temperatur zu hoch Kuehlen Sie das Geraet ab.
Geraetespeicher ist
Err5
beschaedigt
MESSBEDINGUNGEN
Die Reichweite ist auf 30 m begrenzt.
Bei Nacht oder Daemmerung vergroessert sich die Reichweite
ohne Zieltafel. Verwenden Sie eine Zieltafel, um die
Messreichweite waehrend des Tages oder bei schlechter
Reflexion des Zieles zu vergroessern.
LASER-ENTFERNUNGSMESSER
den
1) Die Condtrol GmbH verpflichtet sich zur kostenlosen
Behebung der Maengel am Geraet, falls diese nachweislich
innerhalb der Garantiezeit auf einen Material- oder
Produktionsfehler zurueckzufuehren sind.
2) Die Garantiezeit betraegt 24 Monate bei gewerblichen
Produkten und beginnt am Datum des Kaufs an den ersten
Endabnehmer (siehe Originalbeleg).
3) Die Garantie trifft nicht fuer Teile zu, deren Fehlfunktion auf
Gebrauch oder Verschleiss zurueckzufuehren ist. Fuer Maengel
am Geraet, die durch Nichtbeachten der Bedienungsanleitung,
nicht bestimmungsgemaessen Gebrauch, unzureichenden
Service und Pflege, Verwendung von Nicht- Condtrol GmbH-
Zubehoer oder Ersatzteilen entstehen, gilt die Garantie nicht.
Durch Veraenderungen oder Zusaetze am Geraet erlischt
die Garantie. Fuer Maengel, die den normalen Gebrauch des
Geraets nicht beeintraechtigen, gilt die Garantie nicht.
4) Die Condtrol GmbH behaelt sich das Recht vor, nach eigener
Entscheidung das Geraet zu reparieren oder zu ersetzen.
5) Andere Ansprueche als die oben genannten werden nicht
ueber die Garantie abgedeckt.
6) Nach Garantieleistungen durch die Condtrol GmbH wird die
Garantiezeit nicht erneuert und auch nicht verlaengert.
7) Die Condtrol GmbH uebernimmt keine Verantwortung fuer
Gewinnverlust und andere Umstaende, die mit dem defekten
Geraet in Verbindung stehen. Die Condtrol GmbH uebernimmt
des
keine Kosten fuer Miet- oder Leihgeraete waehrend der
Reparatur.
CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
Stark
glänzende
+
Fehlmessungen beitragen; der Laserstrahl wird eventuell
abgelenkt.
+
Unter unguenstigen Bedingungen und bei Entfernungen ueber
2,5 Min.
100 m betraegt die zulaessige Abweichung:
+
D (mm) - zu messende Entfernung
Bis 6.000 Messungen
Y (mm) - zulaessige Messgeräteabweichung.
-20...+60 °С
BATTERIEN EINSETZTEN/ LADEN
0...+40 °С
Oeffnen Sie das Batteriefach. Setzen Sie beide Batterien ein.
RH85%
Achten Sie dabei auf die richtige Polung. Schliessen Sie das
2 х 1.5В AAA LR3
Batteriefach wieder.
105х47х27 mm
Entfernen
83 g
Batterien aus dem
Geraet, wenn Sie es einen
laengeren
nicht
verwenden.
besteht die Moeglichkeit
der
Korrosion
Entladung. Alle Batterien
sollten
immer
gleichen
Zeit
werden.
CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
BEDIENUNG DES GERAETES
5
Messausgangspunkt festlegen
3
Gemaess Standardeinstellung misst das Instrument immer ab
Unterkante. Durch drucken von
4
Messebene auf die Oberkante bzw. wieder auf die Unterkante
eingestellt.
Beleuchtung
1
Wenn das Geraet eingeschaltet ist, schaltet sich die
Beleuchtung automatisch ein, wenn eine Taste des Geraetes
gedrueckt wurde. Die Beleuchtung schaltet sich nach 15
Sekunden automatisch aus.
2
Messungen
9
1) Einzelmessungen
8
Schalten Sie das Geraet ein. Druecken Sie die Taste
um den Laserpunkt zu aktivieren. Zielen Sie auf das
Objekt, dessen Entfernung Sie messen wollen.
Sie de Taste
Einzelnmessung vorzunehmen, druecken Sie die Taste noch
ein Mal. Druecken Sie die Loeschen -Taste
letzten Schritt abzubrechen.
CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
Oberflaeche des Ziels
Messfehler koennen entstehen, wenn Sie durch farblose
Fluessigkeiten (z.B. Wasser), staubfreies Glas, Styropor
oder aehnliche halb-durchlaessige Oberflaechen messen.
Loesung
Messungen
Laserstrahl ablenken und zu Messfehlern fuehren. Die
Messen
Sie
auf
eine
besser
reflektierende
Oberflaeche.
Messzeit kann steigen, wenn Sie auf nicht-reflektierende /
Benutzen Sie die Zieltafel.
dunkle Oberflaechen messen.
Messen Sie auf eine weniger
SICHERHEITSHINWEISE
reflektierende
Oberflaeche.
Bitte lesen und befolgen Sie alle Anweisungen fuer die sichere
Benutzen Sie die Zieltafel.
Verwendung Ihres Geraets. Nichtbeachten der Anleitung
kann zu Verletzungen, Materialschaeden, finanziellem oder
oekologischem Schaden fuehren.
Setzen Sie neue Batterien ein.
Bewahren Sie diese Bedienungsanleitung auf. Bei der
Uebergabe des Geraetes legen Sie diese Anleitung bei.
- Das Geraet darf nur zweckmaessig verwendet werden.
- Warnschilder muessen stets sichtbar und erkennbar am
Geraet angebracht sein.
Rufen Sie das Service-Zentrum an.
Sie erhalten Ihr Geraet mit einem Warnschild in Englisch. Bitte
beachten Sie das hier abgebildete Warnschild in Deutsch.
Sie koennen Strahlung ausgesetzt sein, wenn Sie die
Anweisungen dieser Bedienungsanleitung nicht befolgen.
CONDTROL SMART 30
LASER-ENTFERNUNGSMESSER
Bedienungsanleitung
Fuer die Garantie gilt deutsches Recht. Ausgeschlossen ist das
CISG (Uebereinkommen der Vereinten Nationen ueber den
internationalen Warenkauf). Aenderungen vorbehalten.
WARTUNG UND REPARATUR
Falls das Geraet defekt ist, bringen Sie es bitte zu Ihrem
Haendler zurueck. Falls Sie das Geraet nicht bei einem Haendler
gekauft haben, schicken Sie es mit einer Fehlerbeschreibung
bitte an:
Condtrol GmbH Wasserburger Strasse 9 84427 Sankt Wolfgang
Deutschland
Waehrend des Transports und der Aufbewahrung sollte
das Geraet in seiner Tasche oder Koffer sein. Saeubern
Sie besonders die Austrittsfenster der Laserstrahlen und
vermeiden Sie die dort Fusselbildung. Die Saeuberung mit
Reinigungs- und Loesungsmittel ist untersagt. Verwenden
Sie anstelle ein weiches, feuchtes Tuch. Halten Sie das
Geraet nicht unter Wasser oder in andere Fluessigkeiten. Das
eigenstaendige Oeffnen des Geraets ist untersagt. Es darf nur
von einem autorisierten Servicezentrum geoeffnet werden.
CONDTROL SMART 30
Bedienungsanleitung
Oberflächen
können
ebenfalls
zu
± (Y + 0,25хDх10-3)mm:
Sie
die
Zeitraum
Es
und
zur
ersetzt
CONDTROL SMART 30
Bedienungsanleitung
3 Sekunden wird die
,
Druecken
, um zu messen. Um die naechste
, um den
CONDTROL SMART 30
Bedienungsanleitung
auf
Hochglanz-Oberflaechen
koennen
den
Das Geraet erzeugt
Strahlung
der
Laserklasse
2
gemaess EN 60825-1
mit der Wellenlaenge
630 - 670 nm
CONDTROL SMART 30
Bedienungsanleitung
Werbung
