Evco S.r.l.• Código 1046221C00

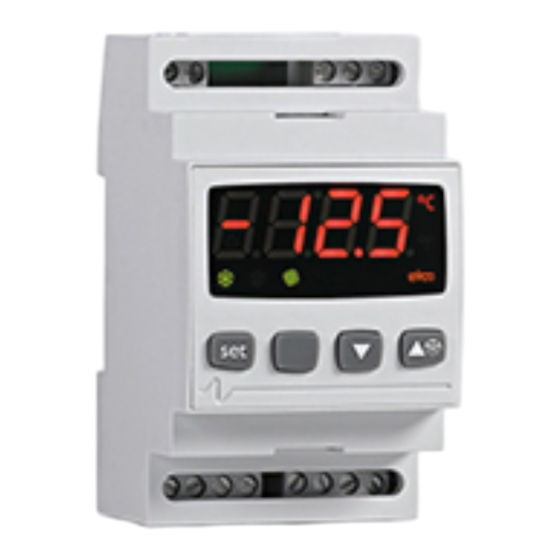

EV6221
Termóstato digital para a gestão de unidades refrigerantes estáticas
P PORTUGUÊS Indicações para a ligação elétrica:
1 PREPARATIVOS • não trabalhar nos bornes com parafusadores elétricos ou pneumá-
1.1 Importante ticos
Ler atentamente estas instruções antes da instalação e antes da utiliza- • se o instrumento for transferido de um lugar frio para um lugar quen-
ção, observando todas as indicações para a instalação e para a ligação te, a umidade poderá produzir condensação dentro do mesmo;
elétrica; guardar estas instruções junto com o instrumento para con- convém portanto esperar cerca de uma hora antes de alimentá-lo
sultas futuras. • verificar se a tensão de alimentação, a frequência e a potência elétrica
O instrumento deve ser eliminado em conformidade com operativa do instrumento correspondem àquelas da alimentação local
as normativas locais sobre a recolha de aparelhagens elétricas • desligar a alimentação antes de efectuar qualquer tipo de manuten-
e eletrônicas. ção
1.2 Dimensões • não utilizar o instrumento como dispositivo de segurança
3 módulos DIN; dimensões em mm (in). • para os reparos e as informações inerentes ao instrumento dirigir-se
à rede de vendas Evco.
2 INTERFACE UTENTE
2.1 Ligar/desligar o instrumento
Para ligar o instrumento é necessário alimentá-lo; para desligá-lo basta
interromper a alimentação.
É possível ainda, através do ingresso digital desligar o instrumento em
modalidade remota (ou seja via software; neste caso o instrumento
permanece alimentado e os reguladores desligados).
2.2 O display
Se o instrumento estiver ligado, o display visualizará, durante o normal
funcionamento, a grandeza estabelecida com o parâmetro P5:
• se P5 = 0, o display visualizará a temperatura da cela
• se P5 = 1, o display visualizará o setpoint de trabalho
• se P5 = 2 ou 3, o display visualizará "- - - -" reservado
• se P5 = 4, o display visualizará a temperatura lida pela sonda auxiliar
1.3 Instalação (só com o parâmetro P4 setado em 1 ou 2).
Em guia DIN. 2.3 Visualização da temperatura da cela
• verificar que o teclado não esteja bloqueado e que não haja nenhum
processo em curso
• premir
• premir
• premir
Para sair do processo:
• premir
• premir
2.4 Visualização da temperatura lida pela sonda auxiliar
(só com o parâmetro P4 setado em 1 ou 2)
• verificar que o teclado não esteja bloqueado e que não haja nenhum
processo em curso
Indicações para a instalação: • premir
• verificar se as condições de trabalho (temperatura de emprego, • premir
umidade, etc.) respeitam os limites indicados nos dados técnicos • premir
• não instalar o instrumento nas proximidades de fontes de calor (resis- Para sair do processo:
tências, condutas do ar quente, etc.), de aparelhos com fortes magnetes • premir
(grandes difusores, etc.), de lugares expostos à luz solar directa, úmi- • premir
dos, excessivamente poeirentos, sujeitos a vibrações mecânicas ou
sacudidas
• em observância das normativas de segurança, deve-se garantir a Se a função do segundo ingresso não é o um de sonda auxiliar
proteção contra eventuais contactos com as partes elétricas mediante (parâmetro P4 = 0 ou 3), a label "Pb3" não será visualizada.
uma correta instalação do instrumento; todas as partes desta pro- 2.5 Ativação do degelo em modalidade manual
teção devem ser fixadas de maneira que não possam ser removidas • verificar que o teclado não esteja bloqueado e que não haja nenhum
sem a ajuda de ferramentas. processo em curso
1.4 Ligação elétrica • premir
Com referência ao esquema elétrico: Se a função do segundo ingresso é o um de sonda evaporador
• a função do segundo ingresso depende de parâmetro P4 (parâmetro P4 = 1) e ao ativar o degelo a temperatura do evaporador
• a porta 1 (a pedido) é a porta serial para a comunicação com o sistema estiver acima daquela estabelecida com o parâmetro d2, o degelo não
de supervisão (através de uma interface serial, via TTL, com protocolo será ativado.
de comunicação MODBUS), ou com a chave de programação; a 2.6 Bloqueio/desbloqueio do teclado
porta não deve ser utilizada para duas finalidades ao mesmo tempo Para bloquear o teclado:
• a porta 2 (a pedido) é a porta para a comunicação com o indicador • verificar que não haja nenhum processo em curso
remoto; o indicador visualiza a grandeza estabelecida com o • premir
parâmetro P5. Se o teclado estiver bloqueado não será permitido:
• Visualizar a temperatura lida pela sonda auxiliar
• ativar o degelo em modalidade manual
• modificar o setpoint de trabalho conforme o processo indicado no
parágrafo 3.1 (o setpoint de trabalho pode ser configurado também
através do parâmetro SP).
Estas operações provocam a visualização da label "Loc" por 1 s.
Para desbloquear o teclado:
• premir
2.7 Silenciar buzzer
• verificar que não haja nenhum processo em curso
• premir uma tecla (a primeira pressão da tecla não provoca o efeito
associado).
3 SETAGENS
3.1 Setagem do setpoint de trabalho
• verificar que o teclado não esteja bloqueado e que não haja nenhum
processo em curso
• premir
• premir
• premir
É ainda possível definir o setpoint de trabalho através do parâmetro SP .
3.2 Setagem dos parâmetros de configuração
Para acessar ao processo:
• verificar que não haja nenhum processo em curso
• premir
• premir
• premir ou em até 15 s para definir "-19"
• premir ou não operar por 15 s
• premir e por 4 s: o display visualizará "SP".
Para seleccionar um parâmetro:
• premir ou
Por alterar um parâmetro:
• premir
• premir ou em até 15 s
• premir ou não operar por 15 s.
Para sair do processo:
• premir e por 4 s ou não operar por 60 s.
Interromper a alimentação do instrumento após a alteração
dos parâmetros.
3.3 Repristinação do valor de default dos parâmetros de
configuração
• verificar que não haja nenhum processo em curso
• premir e por 4 s: o display visualizará "PA"
• premir
• premir ou em até 15 s para definir "743"
• premir ou não operar por 15 s
• premir e por 4 s: o display visualizará "dEF"
• premir
• premir ou em até 15 s para definir "149"
• premir ou não operar por 15 s: o display visualizará "dEF" pis-
cando por 4 s, depois disto o instrumento sairá do pro-
cesso
• interromper a alimentação do instrumento.
Verificar se o valor de default dos parâmetros é adequado,
em particular com sondas do tipo NTC.
4 INDICAÇÕES
por 2 s: o display visualizará a primeira label disponível 4.1 Indicações
ou para seleccionar "Pb1" LED SIGNIFICADO
LED compressor
se estiver aceso indica que o compressor está ligado
ou não operar durante 60 s se estiver piscando indica:
ou até que o display visualize a grandeza • alteração do setpoint de trabalho em curso
estabelecida com o parâmetro P5, ou não • uma proteção do compressor em curso (parâmetros C0,
operar por 60 s. C1, C2 e i7)
LED degelo
se estiver aceso indica que o degelo está ligado
LED alarme
se estiver aceso indica um alarme em curso
por 2 s: o display visualizará a primeira label disponível °C LED graus Celsius
ou par seleccionar "Pb3" se estiver aceso indica que a unidade de medida das tempe-
raturas será em graus Celsius (parâmetro P2)
°F LED graus Fahrenheit
ou não operar por 60 s se estiver aceso indica que a unidade de medida das tempe-
ou até que o display visualize a grandeza raturas será em graus Fahrenheit (parâmetro P2)
estabelecida com o parâmetro P5, ou não CÓDIGO SIGNIFICADO
operar por 60 s. Loc o teclado e/ou o setpoint de trabalho estão bloqueados
(parâmetro r3); ver o parágrafo 2.6
- - - - a grandeza a ser visualizada não está disponível (por exem-
plo por ausência da sonda)
5 ALARMES
5.1 Alarmes
por 4 s. CÓDIGO SIGNIFICADO
AL Alarme de temperatura de mínima
Remédios:
• verificar a temperatura associada ao alarme
• ver os parâmetros A0, A1 e A2
Conseqüências:
• o instrumento continuará funcionando regularmente
AH Alarme de temperatura de máxima
e por 2 s: o display visualizará "Loc" por 1 s. Remédios:
• verificar a temperatura associada ao alarme
• ver os parâmetros A3, A4 e A5
Conseqüências:
• o instrumento continuará funcionando regularmente
id Alarme ingresso micro porta (só com o parâmetro P4 setado
em 3 e o parâmetro i0 setado em 3)
Remédios:
• verificar as causas que provocaram a ativação do ingres-
e por 2 s: o display visualizará "UnL" por 1 s. so
• ver os parâmetros i0 e i1
Conseqüências:
• o compressor será desligado
iA Alarme ingresso multifunção (só com o parâmetro P4 setado
em 3 e o parâmetro i0 setado em 0)
Remédios:
• verificar as causas que provocaram a ativação do ingres-
so
o LED piscará • ver os parâmetros i1 e i5
ou em até 15 s; ver também os parâmetros r1, r2 e Conseqüências:
r 3 • se o parâmetro i5 estiver setado em 3, o instrumento con-
ou não operar por 15 s. tinuará funcionando regularmente
• se o parâmetro i5 estiver setado em 4, o compressor será
desligado
e por 4 s: o display visualizará "PA"
iSd Alarme instrumento bloqueado (só com o parâmetro P4 D DEUTSCH
setado em 3 e o parâmetro i0 setado em 0) 1 VORBEREITUNGEN
Remédios: 1.1 Wichtig
• verificar as causas que provocaram a ativação do ingres- Lesen Sie diese Anleitung vor der ersten Installation und vor der ersten
so multifunção Inbetriebnahme aufmerksam durch und folgen Sie den Hinweisen zur
• interromper a alimentação do instrumento Installation und zum elektrischen Anschluss; bewahren Sie diese Anlei-
• ver os parâmetros i1, i5, i7, i8 e i9 tung mit dem Gerät für spätere Konsultationen auf.
Conseqüências: Das Gerät ist entsprechend den örtlich für elektrische und
• os reguladores serão desligados elektronische Geräte geltenden Bestimmungen zu
COH Alarme condensador sobreaquecido (só com o parâmetro entsorgen.
P4 setado em 2) 1.2 Abmessungen
Remédios: 3-DIN module; (Blick auf die Zeichnungen des Absatzes 1.2 des Teiles
• verificar a temperatura do condensador für Portugiesisch).
• ver o parâmetro C6 1.3 Installation des Geräts
Conseqüências: Auf DIN-Führung (Blick auf die Zeichnungen des Absatzes 1.3 des Tei-
• o instrumento continuará funcionando regularmente les für Portugiesisch).
CSd Alarme compressor bloqueado (só com o parâmetro P4 Hinweise zur Installation:
setado em 2) • sicherstellen, dass die Arbeitsbedingungen (Betriebstemperatur,
Remédios: Feuchtigkeit, usw.) innerhalb der in den technischen Daten aufge-
• verificar a temperatura do condensador führten Grenzen liegen
• interromper a alimentação do instrumento e limpar o • Gerät nicht in der Nähe von Wärmequellen (Heizungen, Heißluft-
condensador leitungen, usw.), Geräten mit starken Magneten (große Lautsprecher,
• ver o parâmetro C7 usw.), Orten, die direktem Sonnenlicht, Regen, Feuchtigkeit, Staub,
Conseqüências: mechanischen Vibrationen oder Stößen ausgesetzt sind, installieren
•o compressor será desligado • entsprechend den Sicherheitsbestimmungen muss der Schutz ge-
Quando a causa que provocou o alarme desaparece, o instrumento gen eventuelle Kontakte mit elektrischen Teilen durch eine korrekte
repristina o funcionamento normal, com exceção dos alarmes de ins- Installation des Geräts sichergestellt werden; die dem Schutz dienen-
trumento bloqueado (código "iSd") e compressor bloqueado (códi- den Teile sind so zu befestigen, dass sie nicht ohne Hilfe eines Werk-
go "CSd"), para os quais é necessário interromper a alimentação do zeugs entfernt werden können.
instrumento. 1.4 Elektrischer Anschluss
6 DIAGNÓSTICO INTERNO Blick auf die Zeichnungen des Absatzes 1.4 des Teiles für Portugiesisch.
6.1 Diagnóstico interno Mit Bezug auf die elektrische Schaltpläne:
CÓDIGO SIGNIFICADO • funktion des zweiten Eingangs hängt von Parameter P4 ab
Pr1 Erro sonda cela • die Schnittstelle 1 (auf Wunsch) ist eine serielle Schnittstelle zur Kom-
Remédios: munikation mit dem Überwachungssystem (mittels serieller Schnitt-
• ver o parâmetro P0 stelle, über TTL, mit Kommunikationsprotokoll MODBUS) oder mit
• verificar a integridade da sonda dem Programmierschlüssel; die Schnittstelle darf nicht gleichzeitig
• verificar a ligação instrumento-sonda für die gleiche Zwecke benutzt werden
• verificar a temperatura da cela • die Schnittstelle 2 (auf Wunsch) ist die Kommunikationsschnittstelle
Conseqüências: mit der Fernanzeige; die Fernanzeige zeigt den mit Parameter P5 ein-
• a atividade do compressor dependerá dos parâmetros gestellten Wert an.
C4 e C5 Hinweise zum elektrischen Anschluss:
Pr3 Erro sonda auxiliar (só com o parâmetro P4 setado em 1 ou • an den Klemmleisten nicht mit elektrischen oder pneumatischen
2) Schraubern arbeiten
Remédios: • wenn das Gerät von einem kalten an einem warmen Ort gebracht
• os mesmos do caso anterior, mas relativamente à sonda wurde, kann sich im Inneren Kondensat bilden; ca.eine Stunde mit
auxiliar der Stromversorgung warten
Conseqüências: • sicherstellen, dass Betriebsspannung, Betriebsfrequenz und elektri-
• com o parâmetro P4 setado em 1, o degelo terá a duração scher Betriebsstrom des Geräts denen der lokal vorhandenen Versor-
estabelecida com o parâmetro d3 gung entsprechen
• com o parâmetro P4 setado em 1 e o parâmetro d8 setado • Gerät vor jedem Wartungseingriff von der Stromversorgung trennen
em 2, o instrumento funcionará como se o parâmetro d8 • Gerät nicht als Sicherheitsvorrichtung verwenden
estivesse setado em 0 • für Reparaturen und für Informationen zum Gerät wenden Sie sich an
• com o parâmetro P4 setado em 2, os alarmes condensador das Verkaufsnetz von Evco.
sobreaquecido (código "COH") e compressor bloqueado 2 BENUTZERSCHNITTSTELLE
(código "CSd") nunca serão ativados 2.1 Ein-/Ausschalten des Geräts
Quando a causa que provocou o alarme desaparece, o instrumento Zum Einschalten des Geräts dieses mit Strom versorgen; zum Abschal-
repristina o funcionamento normal. ten dieses von der Stromversorgung trennen.
7 DADOS TÉCNICOS
Durch den digitalen Eingang ist es außerdem möglich, das Gerät aus
7.1 Dados técnicos der Ferne auszuschalten (oder das Gerät über eine Software
Contentor: auto-extinguível cinza. abzuschalten; in diesem Fall bleibt das Gerät stromversorgt und die
Grau de proteção do frontal: IP 54. Regler sind ausgeschaltet).
Conexões: bornes de parafuso (alimentação, ingressos e saída), 2.2 Das Display
conector de 6 pólos (porta serial; a pedido), conector de 4 pólos (no Wenn das Gerät eingeschaltet ist, zeigt das Display bei Normalbetrieb
indicador remoto; a pedido). den mit Parameter P5 eingestellten Wert an:
Temperatura de emprego: de 0 a 55 °C (10...90% de umidade • wenn P5 = 0, zeigt das Display die Zellentemperatur
relativa sem condensação). • wenn P5 = 1, zeigt das Display den Betriebssollwert
Alimentação: 230 VCA, 50/60 Hz, 3 VA (aproximado); 115 VCA ou • wenn P5 = 2 und 3, zeigt das Display "- - - -" reserviert
24 VCA ou 12-24 VCA/CC ou 12 VCA/CC a pedido. • wenn P5 = 4, zeigt das Display die Temperatur las durch die
Buzzer de alarme: a pedido. Hilfsuntersuchung (nur wenn der Parameter P4 auf 1 oder 2 eingestellt
Ingressos de medição: 1 (sonda cela) para sondas PTC/NTC. ist).
Ingressos digitais: 1 (multifunção/micro porta) para contacto 2.3 Anzeige der Zellentemperatur
NA/NC (contacto limpo, 5 V 1 mA) também para ingresso de medição • sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
(sonda evaporador ou sonda condensador, para sondas PTC/NTC). am laufen ist
Campo de medida: de -50,0 a 150,0 °C para sonda PTC, de -40,0 a • 2 s drücken: das Display zeigt das erste verfügbare Label an
105,0 °C para sonda NTC. • oder
Resolução: 0,1 °C/1 °C/1 °F . • drücken.
Saídas digitais: 1 relê: Zum Verlassen der Prozedur:
• relé compressor: 8 A @ 250 VCA (contato em • drücken oder 60 s nichts betätigen
troca) • oder
A corrente máxima permitida sobre as cargas é de 10 A.
Porta serial: porta para a comunicação com o sistema de supervisão 2.4 Anzeige der Temperatur las durch die Hilfssonde (nur
(através de interface serial, via TTL, com protocolo de comunicação wenn der Parameter P4 auf 1 oder 2 eingestellt ist)
MODBUS) ou com a chave de programação; a pedido. • sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
Outras portas de comunicação: porta para a comunicação com o am laufen ist
indicador remoto. • 2 s drücken: das Display zeigt das erste verfügbare Label an
• oder
• drücken.
Zum Verlassen der Prozedur:
• drücken oder 60 s nichts betätigen
• oder drücken bis das Display den mit Parameter P5
eingestellten Wert anzeigt oder 60 s nichts betätigen.
Wenn die Funktion des zweiten Eingangs nicht die der Hilfssonde ist
(Parameter P4 = 0 oder 3), wird das Label "Pb3" nicht angezeigt.
2.5 Aktivierung des manuellen Abtauens
• sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
am laufen ist
• 4 s drücken.
Wenn die Funktion des zweiten Eingangs die der Verdampfersonde ist
(Parameter P4 = 1) und die Verdampfertemperatur bei Aktivierung des
Abtauvorgangs höher als die mit Parameter d2 eingestellte ist, wird der
Abtauvorgang nicht aktiviert.
2.6 Blockieren/Freigeben der Tastatur
Zum Blockieren der Tastatur:
• sicherstellen, dass kein Prozess am laufen ist
• und 2 s drücken: das Display zeigt 1 s lang "Loc" an.
Wenn die Tastatur blockiert ist, ist es unmöglich:
• die Temperatur las durch die Hilfssonde anzuzeigen
• das manuelle Abtauen zu aktivieren
• den Betriebssollwert mit der in Paragraph 3.1 aufgeführten Prozedur
(der Betriebssollwert ist auch mittels Parameter SP einstellbar) zu än-
dern.
Diese Operationen verursachen eine 1 s lange Anzeige des Labels "Loc".
Zur Freigabe der Tastatur:
• und 2 s lang drücken: das Display zeigt 1 s lang "UnL" an.
2.7 Buzzerton abstellen
• sicherstellen, dass kein Prozess am laufen ist
• eine Taste drücken (ein einmaliges Drücken der Taste verursacht nicht
die zugeordnete Wirkung).
3 EINSTELLUNGEN
3.1 Einstellung des Betriebssollwerts
• sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
am laufen ist
• drücken, das LED blinkt
• oder innerhalb von 15 s drücken; man beachte auch die
Parameter r1, r2 und r3
• drücken oder 15 s lang nichts betätigen.
Den Betriebssollwert kann man auch über Parameter SP einstellen.
3.2 Einstellen der Konfigurationsparameter
Um die Prozedur aufzurufen:
• sicherstellen, dass kein Prozess am laufen ist
• und 4 s lang drücken: das Display zeigt "PA" an
• drücken
• oder innerhalb 15 s drücken zum Einstellen von "-19"
• drücken oder 15 s lang nichts betätigen
• und 4 s lang drücken: zeigt das Display "SP" an.
Zum Wählen eines Parameters:
• oder drücken.
Zum Ändern eines Parameter:
• drücken
• oder innerhalb von 15 s drücken
• oder drücken 15 s nichts betätigen.
Zum Verlassen der Prozedur:
• und 4 s lang drücken oder 60 s nichts betätigen.
Nach der Änderung der Parameter Stromversorgung des
Geräts aus-/anschalten.
3.3 Wiederherstellung des Defaultwerts der Konfigurations-
parameter
• sicherstellen, dass kein Prozess am laufen ist
• und 4 s lang drücken: das Display zeigt "PA" an
• drücken
• oder innerhalb von 15 s drücken zum Einstellen von "743"
• drücken 15 s lang nichts betätigen
• und 4 s lang drücken: das Display zeigt "dEF" an
• drücken
• oder innerhalb von 15 s drücken zum Einstellen von "149"
• drücken oder 15 s lang nichts betätigen: am Display blinkt "dEF"
für 4 s, danach verlässt das Gerät die Prozedur
• Stromversorgung des Geräts unterbrechen.
Sicherstellen, dass der Defaultwert der Parameter zweck-
mäßig ist, insbesondere, ob die Sonden vom Typ NTC sind.
4 ANZEIGEN
4.1 Anzeigen
LED BEDEUTUNG
LED Verdichter
drücken um "Pb1" zu wählen wenn eingeschaltet, ist der Verdichter eingeschaltet
wenn blinkt:
• läuft die Änderung des Betriebssollwerts
• läuft ein Schutz des Verdichters (Parameter C0, C1, C2 und
drücken bis das Display den mit Parameter P5 i7)
eingestellten Wert anzeigt oder 60 s nichts betätigen. LED Abtauvorgang
wenn eingeschaltet, läuft der Abtauvorgang
LED Alarm
wenn eingeschaltet, ist ein Alarm am laufen
°C LED Grad Celsius
wenn eingeschaltet, ist die Maßeinheit der Temperatur Grad
drücken zum Wählen von "Pb3" Celsius (Parameter P2)
°F LED Grad Fahrenheit
wenn eingeschaltet, ist die Maßeinheit der Temperatur Grad
Fahrenheit (Parameter P2)
versão 1.00
