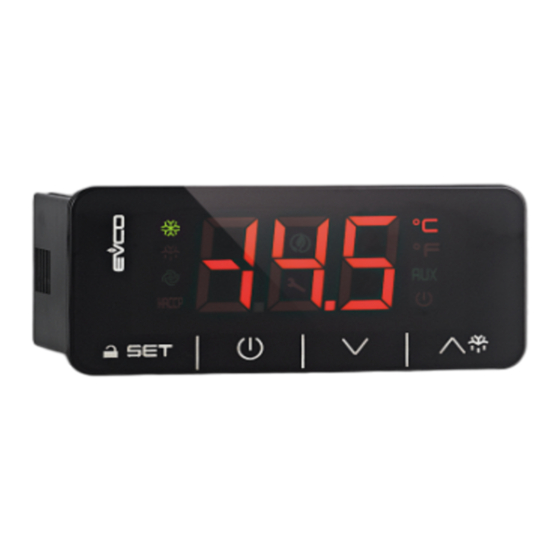

EVCO EV3B32 Bedienungsanleitung

EVCO S.p.A. | EV3B22/EV3B32 | Bedienungsanleitung ver. 1.0 | Code 1043B32I103 | S. 1/2 | PT 40/14
EV3B22/EV3B32
D DEUTSCH
WICHTIGE HINWEISE
Vor Installation und Gebrauch des Geräts muss dieses Dokument aufmerksam gelesen werden. Alle Hinweise müssen
beachtet werden. Das Dokument zusammen mit dem Gerät zum Nachschlagen aufbewahren.
Das Gerät nur zu dem im vorliegenden Dokument beschriebenen bestimmungsgemäßen Gebrauch verwenden. Das Gerät
nicht als Sicherung verwenden.
Das Gerät muss unter Beachtung der geltenden Vorschriften für die Entsorgung von Elektro- und Elektronikaltgeräte
entsorgt werden.
1 ABMESSUNGEN UND INSTALLATION
1.1 Abmessungen
Angabe in mm (in).
59,0 (2,322) ist die Tiefe mit fester geschraubter Klemmleiste; 83,0 (3,267) mit geschraubter Klemmleiste zum Herausnehmen.
1.2 Installation - Sicherstellen, dass die Spannung, die Frequenz und die
Installation an der Abdeckung mit Federklemmen. Leistung der Stromversorgung innerhalb der vorgegebenen
Wertespanne liegen (siehe Abschnitt 8)
- Vor Durchführung von Wartungseingriffen gleich welcher
Art die Stromversorgung der Geräts trennen.
- Die Leistungskabel so weit wie möglich von den
Signalkabeln entfernt anschließen.
- Für Reparaturen und Informationen über das Gerät
wenden Sie sich bitte an das Vertriebsnetz von EVCO.
3 BENUTZERINTERFACE
3.1 Allgemeine Informationen
1.3 Hinweise für die Installation Esistono i seguenti stati di funzionamento:
- Die Stärke der Abdeckung, an der das Gerät installiert - ON: Der Strom am Gerät ist eingeschaltet und das Gerät
wird, muss zwischen 0,8 und 2,0 mm (0,031 und ist eingeschaltet. Die Abnehmer können eingeschaltet
0,078 in) liegen. sein
- Sicherstellen, dass die Arbeitsbedingungen des Geräts - Standby: Der Strom am Gerät ist eingeschaltet, aber das
(Betriebstemperatur, Luftfeuchte, usw.) innerhalb der Gerät selbst ist über die Software ausgeschaltet. Die
angegebenen Spanne liegen (siehe Abschnitt 8). Abnehmer sind ausgeschaltet
- Das Gerät nicht in der Nähe von Wärmequellen - OFF: Der Strom am Gerät ist nicht eingeschaltet. Die
(Heizaggregate, Heißluftleitungen, usw.) oder von Abnehmer sind ausgeschaltet.
Geräten mit starken Magneten (große Verteiler, usw.) Es gilt: Wenn der Parameter POF auf 0 gestellt ist, wird mit
installieren. Vor direkter Sonneneinstrahlung, Regen, dem Begriff "Einschalten" der Statuswechsel von OFF auf ON
Feuchtigkeit, hohem Staubgehalt, mechanischen bezeichnet und mit dem Begriff "Ausschalten" der Statuswechsel
Erschütterungen und Stößen schützen. von ON auf OFF.
- Nach Vorgabe der Sicherheitsvorschriften muss der Wenn der Parameter POF auf 1 gestellt ist, wird mit dem
Schutz vor Kontakt mit spannungsführenden Teilen Begriff "Einschalten" der Statuswechsel von "Standby" auf
durch die korrekte Installation des Geräts gewährleistet "ON" verstanden und mit dem Begriff "Ausschalten" der
sein. Alle trennenden Sicherheitseinrichtungen müssen Statuswechsel von "ON" auf "Standby".
so befestigt werden, dass sie nicht ohne Zuhilfenahme Wenn der Strom am Gerät eingeschaltet wird, schaltet sich
eines Werkzeuges entfernt werden können. das Gerät mit dem Status ein, in dem es sich bei Unterbrechung
der Stromversorgung befunden hat.
2 STROMANSCHLUSS 3.2 Einschalten/Ausschalten vom Gerät
2.1 Stromanschluss Wenn der Parameter POF auf 0 gestellt ist:
1. Die Stromversorgung vom Gerät einschalten/ausschalten.
Wenn der Parameter POF auf 1 gestellt ist:
2. Sicherstellen, dass die Tastatur nicht gesperrt ist und dann
keine Prozedur läuft.
3. Die Taste
LED
3.3 Das Display
Wenn das Gerät eingeschaltet ist wird auf dem Display bei normalem
Gerätebetrieb der Parameter P5 angezeigt, außer beim Abtauen,
wenn die mit Parameter d6 vorgegebene Temperatur angezeigt
wird. Die LEDs können eingeschaltet sein.
Wenn das Gerät ausgeschaltet ist, ist das Display ausgeschaltet.
Die LED
Wenn das Gerät im "Schlafmodus" ist, ist das Display
ausgeschaltet und die LED
3.4 Anzeige der von den Sonden gemessenen
Temperatur
1. Sicherstellen, dass die Tastatur nicht gesperrt ist und dann
keine Prozedur läuft.
2. Die Taste
dem Display wird der erste verfügbare Wert angezeigt.
3. Die Taste
einen Wert auszuwählen.
4. Die Taste
2.2 Sicherheitshinweise für den Die Tabelle zeigt die Zuordnung der Werte und der angezeigten
Stromanschluss Temperatur.
- Nicht mit Elektroschraubern oder Druckluftschraubern Wert Angezeigte Temperatur
an den Klemmleisten des Geräts arbeiten. Pb1 Raumtemperatur
- Wenn das Gerät von einem kalten an einen warmen Pb2 Wenn der Parameter P4 auf 1 oder 2 gestellt ist, wird die
Ort gebracht wurde, kann die Feuchtigkeit im Gerät Temperatur vom Verdampfer angezeigt
kondensieren. In diesem Fall ca. eine Stunde warten, Wenn der Parameter P4 auf 3 gestellt ist, die Temperatur
bevor das Gerät installiert wird. vom Kondensator
Basic Steuereinheiten für Getränkekühlschränke, Kühlschränke, Kühltische und Kühltheken für Pizzerien mit Normaltemperatur und Niedrigtemperatur, mit Energiesparfunktionen
Zum Beenden der Prozedur:
5. Die Taste
machen.
6. Die Taste
Wenn der zweite analoge Eingang fehlt (d.h. wenn der
Parameter P4 auf 0 gestellt ist), wird der Wert "Pb2" nicht
angezeigt.
3.5 Betriebsstunden Kompressor
Um die Betriebsstunden vom Kompressor anzuzeigen:
1. Sicherstellen, dass die Tastatur nicht gesperrt ist und dass
keine Prozedur läuft.
2. Die Taste
dem Display wird der erste verfügbare Wert angezeigt.
3. Die Taste
um "CH" auszuwählen.
4. Die Taste
Zum Beenden der Prozedur:
5. Die Taste
machen.
6. Die Taste
Um die Betriebsstunden vom Kompressor zu löschen:
7. Ab Punkt 3 die Taste
drücken, um "rCH" auszuwählen.
8. Die Taste
9. Die Taste
15 s kurz drücken, um den Wert "149" einzugeben.
10. Die Taste
Eingabe machen: Auf dem Display blinkt die Anzeige "- -
-" 4 s lang, dann beendet das Gerät die Prozedur.
3.6 Manuelles Aktivieren vom Abtauen
1. Sicherstellen, dass die Tastatur nicht gesperrt ist und dann
keine Prozedur läuft.
2. Die Taste
Wenn die Sonde vom Verdampfer als Abtausonde fungiert
(d.h. der Parameter P4 ist auf 1 gestellt) und die Temperatur
vom Verdampfer bei Aktivierung vom Abtauen über der mit
Parameter d2 vorgegebenen Temperatur liegt, wird das
Abtauen nicht aktiviert.
3.7 Sperren/Entriegeln der Tastatur
Tastatur sperren:
1. Sicherstellen, dass keine Prozedur läuft.
2. 30 s lang keine Eingabe machen: Auf dem Display wird 1 s
lang "Loc" angezeigt und die Tastatur automatisch gesperrt.
Um die Tastatur zu entriegeln:
3. Eine Taste 4 s lang gedrückt halten: Auf dem Display wird
4 s lang "UnL" angezeigt.
4 EINSTELLUNGEN
4.1 Einstellung vom Setpoint Betrieb
1. Sicherstellen, dass die Tastatur nicht gesperrt ist und dann
keine Prozedur läuft.
2. Die Taste
3. Die Taste
15 s kurz drücken. Es werden auch die Parameter r1 und
r2 angezeigt.
4. Die Taste
Eingabe machen: Die LED
Gerät beendet die Prozedur.
Um die Prozedur vorzeitig zu beenden:
5. 15 s keine Eingabe machen (eventuelle Änderungen
werden gespeichert).
Der Setpoint Betrieb kann auch mit dem Parameter SP
eingestellt werden.
4 Sekunden lang gedrückt halten. Die 4.2 Einstellung der Konfigurationsparameter
blinkt und dann schaltet sich das Gerät aus/ein. Zum Aufrufen der Prozedur:
1. Sicherstellen, dass keine Prozedur läuft.
2. Die Taste
Display wird "PA" angezeigt.
3. Die Taste
4. Die Taste
15 s kurz drücken, um den Wert einzustellen, der vom
ist eingeschaltet. Parameter "PAS" vorgegeben wird (als Default ist der
Wert mit -19 eingestellt).
eingeschaltet. 5. Die Taste
Eingabe machen: Auf dem Display wird "SP" angezeigt.
Um einen Parameter auszuwählen:
6. Die Taste
Um einen Parameter einzustellen:
4 Sekunden lang gedrückt halten. Auf 7. Die Taste
8. Die Taste
oder die Taste drücken, um 15 s kurz drücken.
9. Die Taste
drücken und wieder loslassen. Eingabe machen.
Zum Beenden der Prozedur:
10. Die Taste
Eingabe machen (eventuelle Änderungen werden gespeichert).
Nach der Einstellung der Parameter den Strom am Gerät
abschalten.
4.3 Werkseinstellungen
Zum Aufrufen der Prozedur:
1. Sicherstellen, dass keine Prozedur läuft.
2. Die Taste 4 s lang gedrückt halten: Auf dem
kurz drücken oder 60 s keine Eingabe Display wird "PA" angezeigt.
3. Die Taste kurz drücken.
drücken und wieder loslassen. Um die Werkseinstellungen wiederherzustellen:
4. Die Taste oder die Taste
15 s kurz drücken, um den Wert "149" einzugeben.
5. Die Taste kurz drücken oder 15 s lang keine
Eingabe machen: Auf dem Display wird "dEF" angezeigt.
6. Die Taste kurz drücken.
7. Die Taste oder die Taste
15 s kurz drücken, um den Wert "4" einzugeben.
4 Sekunden lang gedrückt halten. Auf 8. Die Taste kurz drücken oder 15 s lang keine
Eingabe machen: Auf dem Display blinkt die Anzeige "- -
oder die Taste kurz drücken, -" 4 s lang, dann beendet das Gerät die Prozedur.
9. Den Strom am Gerät abschalten.
kurz drücken. Sicherstellen, dass sich die Werkseinstellungen eignen; siehe
Abschnitt 9.
kurz drücken oder 60 s keine Eingabe Um die personalisierten Einstellungen als Werkseinstellungen
zu speichern:
drücken und wieder loslassen. 10. Die Konfigurationsparameter einstellen (mit der in
Abschnitt 4.2 beschriebenen Prozedur).
oder die Taste kurz 11. Ab Punkt 4 die Taste oder die Taste
von 15 s kurz drücken, um den Wert "161" einzustellen.
kurz drücken. 12. Die Taste kurz drücken oder 15 s lang keine
oder die Taste innerhalb von Eingabe machen: Auf dem Display wird "MAP" angezeigt.
13. Punkt 6 - 7 - 8 und 9 wiederholen.
kurz drücken oder 15 s lang keine Um die Prozedur vorzeitig zu beenden:
14. Die Taste während der Prozedur 2 s lang gedrückt
halten (vor Eingabe von"4": die Rückstellung wird nicht
durchgeführt).
5 MELDUNGEN UND ANZEIGEN
4 Sekunden lang gedrückt halten. 5.1 Anzeigen
LED Bedeutung
LED Kompressor
LED an: Kompressor ist eingeschaltet
LED blinkt:
- Die Einstellung vom Setpoint Betrieb läuft (mit
der in Abschnitt 4.1 beschriebenen Prozedur)
- Ein Schutz vom Kompressor wurde ausgelöst
LED Abtauen
LED an: Abtauen läuft
LED blinkt:
- Das Abtauen wurde angefordert, aber es wurde
ein Schutz vom Kompressor ausgelöst
- Das Abtropfen läuft
- Das Abtauen wurde angefordert, aber es läuft
eine Mindesteinschaltung vom Kompressor
LED Gebläse vom Verdampfer:
LED an: Gebläse vom Kompressor ist eingeschaltet
LED blinkt: Die Abschaltung vom Gebläse vom
kurz drücken: die LED blinkt. Verdampfer läuft
oder die Taste innerhalb von LED energy saving
LED an und Display an: Energiesparfunktion läuft
LED an und Display aus: Gerät im "Schlafmodus"
kurz drücken oder 15 s lang keine Eine Taste drücken, um das Display wieder zu
schaltet sich aus und das aktivieren
°C LED Grad Celsius
LED an: Die Maßeinheit für Temperatur sind Grad
Celsius
°F LED Grad Fahrenheit
LED an: Die Maßeinheit für Temperatur sind Grad
Fahrenheit
LED ON/Standby
LED an: Gerät ausgeschaltet
4 s lang gedrückt halten: Auf dem 5.2 Anzeigen
Code Bedeutung
kurz drücken. Loc Tastatur ist blockiert; siehe Abschnitt 3.7
oder die Taste innerhalb von - - - Die gewünschte Funktion ist nicht verfügbar
6 ALARM
6.1 Alarm
kurz drücken oder 15 s lang keine Code Bedeutung
AL Alarm Mindesttemperatur
Abhilfe:
oder die Taste kurz drücken. - Die Raumtemperatur prüfen; siehe Parameter A1
Folgen:
kurz drücken. - Der Ausgang vom Alarm wird aktiviert
oder die Taste innerhalb von AH Alarm Höchsttemperatur
Abhilfe:
kurz drücken oder 15 s lang keine - Die Raumtemperatur prüfen; siehe Parameter A4
Folgen:
- Der Ausgang vom Alarm wird aktiviert
4 s lang gedrückt halte oder 60 s keine id Alarm Eingang Mikroschalter Tür
Abhilfe:
- Prüfen, was die Aktivierung vom Eingang
ausgelöst hat; siehe Parameter i0 und i1
Folgen:
- Die mit Parameter i0 festgelegte Auswirkung
- Der Ausgang vom Alarm wird aktiviert
iA Alarm Eingang Multifunktion oder Alarm Druckwächter
Abhilfe:
- Prüfen, was die Aktivierung vom Eingang
ausgelöst hat; siehe Parameter i0 und i1
innerhalb von Folgen:
- Die mit Parameter i0 festgelegte Auswirkung
- Der Ausgang vom Alarm wird aktiviert
COH Alarm Kondensator überhitzt
Abhilfe:
innerhalb von - Die Temperatur vom Kondensator prüfen; siehe
Parameter C6
Folgen:
- Das Gerät funktioniert weiterhin ordnungsmäßig
CSd Alarm Kompressor blockiert
Abhilfe:
- Die Temperatur vom Kondensator prüfen; siehe
Parameter C7
- Das Gerät aus- und wieder einschalten: Wenn
die Temperatur vom Kondensator
Wiedereinschalten vom Gerät immer noch über
der mit Parameter C7 festgelegten
innerhalb Höchsttemperatur liegt, muss
Stromversorgung getrennt und der Kondensator
gereinigt werden
Folgen:
- Der Kompressor schaltet sich aus
dFd Alarm Abtauen beendet wegen Timeout:
- Die Funktionstüchtigkeit der Sonde vom
Verdampfer prüfen; siehe Parameter d2, d3 und
d11
- Eine Taste drücken, um wieder auf normale
Anzeige zu schalten
Folgen:
- Das Gerät funktioniert weiterhin ordnungsmäßig
Wenn die Ursache, die den Alarm ausgelöst hat, beseitigt
wurde, nimmt das Gerät seinen normalen Betrieb wieder auf,
außer wenn der Alarm Abtauen wegen Timeout (Code "dFd")
beendet wurde. Es ist das Drücken einer Taste erforderlich.
7 FEHLER
7.1 Fehler
Code Bedeutung
Pr1 Fehler Sonde Raumtemperatur
Abhilfe:
- Prüfen, ob es sich um eine Sonde vom Typ PTC
oder NTC handelt; siehe Parameter P0
- Den Anschluss der Sonde an das Gerät prüfen
- Die Raumtemperatur prüfen
Folgen:
- Das Verhalten vom Kompressor hängt von den
Parametern C4 und C5 ab
- Das Abtauen wird nie aktiviert
- Der Ausgang vom Alarm wird aktiviert
Pr2 Fehler Sonde Verdampfer oder Sonde Kondensator
Abhilfe:
- Wie oben, nur bezogen auf die Sonde vom
Verdampfer oder Kondensator
Folgen:
- Wenn Parameter P4 auf 1 gestellt ist, dauert
das Abtauen die mit Parameter d3 festgelegte
Zeit
- Wenn der Parameter P4 auf 1 gestellt ist und
der Parameter d8 auf 2 oder 3, funktioniert das
Gerät, als ob der Parameter d8 auf 0 gestellt
wäre
- Wenn Parameter P4 auf 1 oder 2 und Parameter
F0 auf 3 oder 4, gestellt ist, funktioniert das
Gerät, als ob Parameter auf 2 gestellt wäre
- Wenn Parameter P4 auf 3 gestellt ist, wird der
Alarm Kondensator überhitzt (Code "COH") nie
aktiviert
- Wenn Parameter P4 auf 3 gestellt ist, wird der
Alarm Kompressor blockiert (Code "CSd") nie
aktiviert
- Der Ausgang vom Alarm wird aktiviert
Wenn die Ursache, die den Alarm ausgelöst hat, beseitigt
wurde, nimmt das Gerät seinen normalen Betrieb wieder auf.
8 TECHNISCHE DATEN
8.1 Technische Daten
Zweck der Steuereinheit: Die Steuereinheit steuert die
Gerätefunktion.
Bauweise der Steuereinheit: Eingebautes Elektronikgerät.
Gehäuse: Selbstlöschend grau.
Feuerwiderstandsklasse: D.
Abmessungen: Je nach Modell:
- 75,0 x 33,0 x 59,0 mm (2,952 x 1,299 x 2,322 in;
L x H x P) mit fester geschraubter Klemmleiste
- 75,0 x 33,0 x 81,5 mm (2,952 x 1,299 x 3,208 in;
L x H x P) mit herausnehmbarer geschraubter Klemmleiste.
Montage der Steuereinheit: An der Abdeckung mit
Federklemmen.
Schutzart des Gehäuses: IP65 (vordere Abdeckung).
Anschluss: Je nach Modell:
- Feste geschraubte Klemmleiste für Leiter bis 2,5 mm²
(0,0038 in²): Stromversorgung, analoge Eingänge,
digitale Eingänge und digitale Ausgänge-
- Herausnehmbare geschraubte Klemmleiste für Leiter
bis 2,5 mm² (0,0038 in²): Stromversorgung, analoge
Eingänge, digitale Eingänge und digitale Ausgänge.
Maximale Länge der Anschlusskabel:
- Stromversorgung: 100 m (328 ft)
- Analoge Eingänge: 100 m (328 ft)
- Digitale Eingänge: 100 m (328 ft)
- Digitale Ausgänge: 100 m (328 ft).
Betriebstemperatur: 0 bis 55 °C (32 bis 131 °F).
Lagerungstemperatur: -25 bis 70 °C (-13 bis 158 °F).
bei Relative Luftfeuchtigkeit: 10 bis 90 % relative
Luftfeuchtigkeit ohne Kondensat.
Verschmutzungsklasse: 2.
die Umweltschutzvorschriften:
- EN 60730-1
- IEC 60730-1.
- REACH-Richtlinie (EG) Nr. 1907/2006.
EMC-Normen:
- EN 60730-1
- IEC 60730-1.
Stromversorgung: 230 VAC (±10 %), 50... 60 Hz (±3
Hz), 1 VA max, geliefert von einem Schaltkreis Klasse 2
Erdung der Steuereinheit: keine.
Bemessungsspannung: 4 kV.
Überspannungsschutz Klasse: III.
Klasse und Aufbau der Software: A.
Analoge Eingänge: 2 Eingänge (Sonde Raumtemperatur
und Sonde Verdampfer oder Sonde Kondensator) einstellbar
über Konfigurationsparameter für die Sonden PTC oder
NTC.
Analoge Eingänge PTC (990 Ω @ 25 °C, 77 °F)
Sensortyp: KTY 81-121.
Messbereich: -50 bis 150 °C (-58 bis
302 °F).
Messgenauigkeit: ±0,5 % bei Vollausschlag.
Auflösung: 0,1 °C (1 °F).
Schaltzeit: 100 ms.
Schutz: keiner.
Analoge Eingänge NTC (10 KΩ @ 25 °C, 77 °F)
Sensortyp: ß3435.
Messbereich: -50 bis 120 °C (-58 bis
248 °F).
Messgenauigkeit: ±0,5 % bei Vollausschlag.
Auflösung: 0,1 °C (1 °F).
Schaltzeit: 100 ms.
Schutz: keiner.
Digitale Eingänge: 1 Eingang (Mikroschalter Tür oder
Eingang Multifunktion).
Digitale Eingänge (blanker Kontakt 5 VDC, 2 mA)
Stromspeisung: keine.
Schutz: keiner.
Anzeige: Display Custom mit 3 Ziffern und
Funktionssymbolen.
Digitale Ausgänge:
- 1 Ausgang (elektromechanisches Relais SPST mit 16 A
Widerstand bei 250 VAC) für die Steuerung vom
Kompressor beim Modell EV3B22
- 1 Ausgang (elektromechanisches Relais SPST mit 30 A
Widerstand bei 250 VAC) für die Steuerung vom
Kompressor beim Modell EV3B32
- 1 Ausgang (elektromechanisches Relais SPDT mit 8 A
Widerstand bei 250 VAC) für die Steuerung vom
Abtauen, vom Gebläse vom Verdampfer oder vom
Alarm.
Zulässiger Höchststrom an Last: 10 A.
Das Gerät garantiert eine doppelte Isolierung zwischen den
einzelnen Steckern vom digitalen Ausgang und den restlichen
Teilen vom Gerät.
Aktionen von Typ 1 oder Typ 2: Typ 1.
Ergänzende Eigenschaften der Aktionen von Typ 1
oder Typ 2: B.
