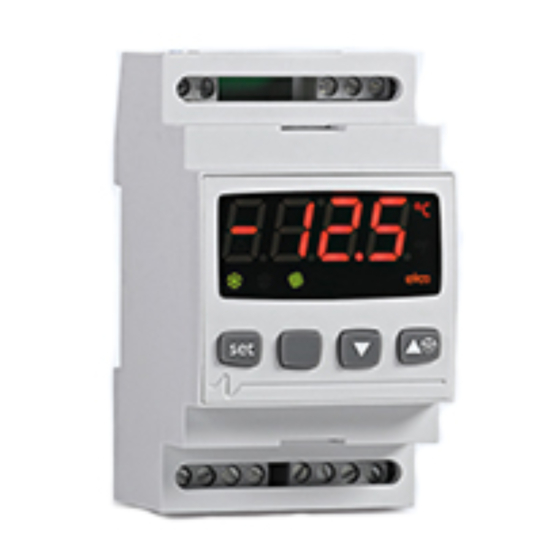

EVCO EV6223 Anleitung

Evco S.r.l. • Code 1046223G00
EV6223
Digitaler Thermostat zur Steuerung ventilierter Kühleinheiten
D DEUTSCH
1 VORBEREITUNGEN
1.1 Wichtig
Lesen Sie diese Anleitung vor der ersten Installation und vor der ersten
Inbetriebnahme aufmerksam durch und folgen Sie den Hinweisen zur
Installation und zum elektrischen Anschluss; bewahren Sie diese Anlei-
tung mit dem Gerät für spätere Konsultationen auf.
Das Gerät ist entsprechend den örtlich für elektrische und
elektronische Geräte geltenden Bestimmungen zu
entsorgen.
1.2 Abmessungen
3-DIN module; Abmessungen in mm.
1.3 Installation des Geräts
Auf DIN-Führung. Hinweise zum elektrischen Anschluss:
• an den Klemmleisten nicht mit elektrischen oder pneumatischen
Schraubern arbeiten
• wenn das Gerät von einem kalten an einem warmen Ort gebracht
wurde, kann sich im Inneren Kondensat bilden; ca. eine Stunde mit
der Stromversorgung warten
• sicherstellen, dass Betriebsspannung, Betriebsfrequenz und elektri-
scher Betriebsstrom des Geräts denen der lokal vorhandenen Versor-
gung entsprechen
• Gerät vor jedem Wartungseingriff von der Stromversorgung trennen
• Gerät nicht als Sicherheitsvorrichtung verwenden
• für Reparaturen und für Informationen zum Gerät wenden Sie sich an
das Verkaufsnetz von Evco.
2 BENUTZERSCHNITTSTELLE
2.1 Ein-/Ausschalten des Geräts
Hinweise zur Installation: Zum Einschalten des Geräts dieses mit Strom versorgen; zum Abschal-
• sicherstellen, dass die Arbeitsbedingungen (Betriebstemperatur, ten dieses von der Stromversorgung trennen.
Feuchtigkeit, usw.) innerhalb der in den technischen Daten aufge- Durch den digitalen Eingang ist es außerdem möglich, das Gerät aus
führten Grenzen liegen der Ferne auszuschalten (oder das Gerät über eine Software abzuschal-
• Gerät nicht in der Nähe von Wärmequellen (Heizungen, Heißluft- ten; in diesem Fall bleibt das Gerät stromversorgt und die Regler sind
leitungen, usw.), Geräten mit starken Magneten (große Lautsprecher, ausgeschaltet).
2.2 Das Display
usw.), Orten, die direktem Sonnenlicht, Regen, Feuchtigkeit, Staub,
mechanischen Vibrationen oder Stößen ausgesetzt sind, installieren Wenn das Gerät eingeschaltet ist, zeigt das Display bei Normalbetrieb
• entsprechend den Sicherheitsbestimmungen muss der Schutz ge- den mit Parameter P5 eingestellten Wert an:
gen eventuelle Kontakte mit elektrischen Teilen durch eine korrekte • wenn P5 = 0, zeigt das Display die Zellentemperatur
Installation des Geräts sichergestellt werden; die dem Schutz dienen- • wenn P5 = 1, zeigt das Display den Betriebssollwert
den Teile sind so zu befestigen, dass sie nicht ohne Hilfe eines Werk- • wenn P5 = 2, zeigt das Display die Verdampfertemperatur
zeugs entfernt werden können. • wenn P5 = 3, zeigt das Display "Zellentemperatur - Verdampfer-
1.4 Elektrischer Anschluss temperatur".
Mit Bezug auf die elektrische Schaltpläne: 2.3 Anzeige der Zellentemperatur
• die Schnittstelle 1 (auf Wunsch) ist eine serielle Schnittstelle zur Kom- • sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
munikation mit dem Überwachungssystem (mittels serieller Schnitt- am laufen ist
stelle, über TTL, mit Kommunikationsprotokoll MODBUS) oder mit • 2 s drücken: das Display zeigt das erste verfügbare Label an
dem Programmierschlüssel; die Schnittstelle darf nicht gleichzeitig • oder
für die gleiche Zwecke benutzt werden • drücken.
• die Schnittstelle 2 (auf Wunsch) ist die Kommunikationsschnittstelle Zum Verlassen der Prozedur:
mit der Fernanzeige; die Fernanzeige zeigt den mit Parameter P5 ein- • drücken oder 60 s nichts betätigen
gestellten Wert an. • oder
2.4 Anzeige der Verdampfertemperatur
• sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
am laufen ist
• 2 s drücken: das Display zeigt das erste verfügbare Label an
• oder
• drücken.
Zum Verlassen der Prozedur:
• drücken oder 60 s nichts betätigen
• oder
Wenn die Verdampfersonde nicht aktiviert ist (Parameter P3 = 0), wird
das Label "Pb2" nicht angezeigt.
2.5 Aktivierung des manuellen Abtauens
• sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
am laufen ist
• 4 s drücken.
Wenn die Funktion der Verdampfersonde diejenige der Abtausonde
ist (Parameter P3 = 1) und die Verdampfertemperatur bei Aktivierung
des Abtauvorgangs höher als die mit Parameter d2 eingestellte ist, wird
der Abtauvorgang nicht aktiviert.
2.6 Blockieren/Freigeben der Tastatur
Zum Blockieren der Tastatur:
• sicherstellen, dass kein Prozess am laufen ist
• und
Wenn die Tastatur blockiert ist, ist es unmöglich:
• die Verdampfertemperatur anzuzeigen
• das manuelle Abtauen zu aktivieren
• den Betriebssollwert mit der in Paragraph 3.1 aufgeführten Prozedur
(der Betriebssollwert ist auch mittels Parameter SP einstellbar) zu än-
dern.
Diese Operationen verursachen eine 1 s lange Anzeige des Labels "Loc".
Zur Freigabe der Tastatur:
• und 2 s lang drücken: das Display zeigt 1 s lang "UnL" an.
2.7 Buzzerton abstellen
• sicherstellen, dass kein Prozess am laufen ist
• eine Taste drücken (ein einmaliges Drücken der Taste verursacht nicht
die zugeordnete Wirkung).
3 EINSTELLUNGEN
3.1 Einstellung des Betriebssollwerts
• sicherstellen, dass die Tastatur nicht blockiert ist und dass kein Prozess
am laufen ist
• drücken, das LED blinkt
• oder innerhalb von 15 s drücken; man beachte auch die
Parameter r1, r2 und r3
• drücken oder 15 s lang nichts betätigen.
Den Betriebssollwert kann man auch über Parameter SP einstellen.
3.2 Einstellen der Konfigurationsparameter
Um die Prozedur aufzurufen:
• sicherstellen, dass kein Prozess am laufen ist
• und 4 s lang drücken: das Display zeigt "PA" an
• drücken
• oder innerhalb 15 s drücken zum Einstellen von "-19"
• drücken oder 15 s lang nichts betätigen
• und 4 s lang drücken: zeigt das Display "SP" an.
Zum Wählen eines Parameters:
• oder drücken.
Zum Ändern eines Parameter:
• drücken
• oder innerhalb von 15 s drücken
• oder drücken 15 s nichts betätigen.
Zum Verlassen der Prozedur:
• und 4 s lang drücken oder 60 s nichts betätigen.
Nach der Änderung der Parameter Stromversorgung des
Geräts aus-/anschalten.
3.3 Wiederherstellung des Defaultwerts der Konfigurations-
parameter
• sicherstellen, dass kein Prozess am laufen ist
• und 4 s lang drücken: das Display zeigt "PA" an
• drücken
• oder innerhalb von 15 s drücken zum Einstellen von "743"
• drücken 15 s lang nichts betätigen
• und 4 s lang drücken: das Display zeigt "dEF" an
• drücken
• oder innerhalb von 15 s drücken zum Einstellen von "149"
• drücken oder 15 s lang nichts betätigen: am Display blinkt "dEF"
für 4 s, danach verlässt das Gerät die Prozedur
• Stromversorgung des Geräts unterbrechen.
Sicherstellen, dass der Defaultwert der Parameter zweck-
mäßig ist, insbesondere, ob die Sonden vom Typ NTC sind.
4 ANZEIGEN
4.1 Anzeigen
LED BEDEUTUNG
LED Verdichter
wenn eingeschaltet, ist der Verdichter eingeschaltet
wenn blinkt:
drücken um "Pb1" zu wählen • läuft die Änderung des Betriebssollwerts
• läuft ein Schutz des Verdichters (Parameter C0, C1, C2 und
i7)
LED Abtauvorgang
drücken bis das Display den mit Parameter P5 wenn eingeschaltet, läuft der Abtauvorgang
eingestellten Wert anzeigt oder 60 s nichts betätigen. wenn blinkt:
• wird der Abtauvorgang angefordert, es läuft aber ein
Schutz des Verdichters (Parameter C0, C1 und C2)
• ist der Abtropfvorgang am laufen (Parameter d7)
• ist das Erwärmen der Kühlflüssigkeit am laufen (Parameter
drücken zum Wählen von "Pb2" dA)
LED Verdampferventilator
wenn eingeschaltet, ist der Verdampferventilator einge-
schaltet
drücken bis das Display den mit Parameter P5 wenn blinkt, ist das Abschalten des Verdampferventilators
eingestellten Wert anzeigt oder 60 s nichts betätigen. am laufen (Parameter F3)
LED Alarm
wenn eingeschaltet, ist ein Alarm am laufen
°C LED Grad Celsius
wenn eingeschaltet, ist die Maßeinheit der Temperatur Grad
Celsius (Parameter P2)
°F LED Grad Fahrenheit
wenn eingeschaltet, ist die Maßeinheit der Temperatur Grad
Fahrenheit (Parameter P2)
CODE BEDEUTUNG
Loc die Tastatur und/oder der Betriebssollwert sind blockiert
(Parameter r3); siehe Paragraph 2.6
- - - - der anzuzeigende Wert ist nicht verfügbar (zum Beispiel weil
die Sonde nicht aktiviert ist)
2 s drücken: das Display zeigt 1 s lang "Loc" an.
5 ALARME Betriebsbereich: von -50,0 bis 150,0 °C für Sonde PTC, von
5.1 Alarme -40,0 bis 105,0 °C für NTC-Sonde.
CODE BEDEUTUNG Auflösung: 0,1 °C/1 °C/1 °F .
AL Mindesttemperaturalarm Digitalausgänge: 3 Relais:
Abhilfen:
• die dem Alarm zugeordnete Temperatur prüfen
• Parameter A0, A1 und A2 prüfen
Folgen:
• das Gerät funktioniert weiterhin regulär
AH Maximaltemperaturalarm
Abhilfen: Der zulässige Maximalstrom an den Ladungen beträgt
• die Zellentemperatur prüfen 10 A.
• Parameter A4 und A5 prüfen Serielle Schnittstelle: Schnittstelle für die Kommunikation mit dem
Folgen: Überwachungssystem (über eine serielle Schnittstelle, über TTL, mit
• das Gerät funktioniert weiterhin regulär Kommunikationsprotokoll MODBUS) oder mit Programmierschlüssel;
id Alarm Eingang Mikrotür (nur wenn Parameter i0 auf 2 oder auf Wunsch.
3 gestellt ist) Andere Kommunikationsschnittstellen: Kommunikations-
Abhilfen: schnittstelle zur Fernanzeige; auf Wunsch.
• Ursachen prüfen, die zur Aktivierung des Eingangs ge-
führt haben
• Parameter i0 und i1 prüfen
Folgen:
• die mit Parameter i0 eingestellte Wirkung
iA Alarm Eingang Multifunktion (nur wenn der Parameter i0
auf 0 eingestellt ist)
Abhilfen:
• Ursachen prüfen, die zur Aktivierung des Eingangs ge-
führt haben
• Parameter i1 und i5 prüfen
Folgen:
• wenn der Parameter i5 auf 3 eingestellt ist, funktioniert
das Gerät weiterhin regulär
• wenn der Parameter i5 auf 4 eingestellt ist, wird der Ver-
dichter abgeschaltet
iSd Alarm Gerät blockiert (nur wenn der Parameter i0 auf 0
eingestellt ist)
Abhilfen:
• Ursachen prüfen, die zur Aktivierung des Eingangs Multi-
funktion geführt haben
• die Stromversorgung des Geräts unterbrechen
• Parameter i1, i5, i7, i8 und i9 prüfen
Folgen:
• die Regler werden ausgeschaltet
Wenn die den Alarm verursachende Ursache behoben ist, stellt das
Gerät den Normalbetrieb wieder her, abgesehen für die Alarme Gerät
blockiert (Code "iSd") die eine Unterbrechung der Stromversorgung
des Geräts erfordern.
6 INNENDIAGNOSE
6.1 Innendiagnose
CODE BEDEUTUNG
Pr1 Fehler Zellensonde
Abhilfen:
• Parameter P0 prüfen
• Unversehrtheit der Sonde prüfen
• Anschluss Gerät-Sonde prüfen
• Zellentemperatur prüfen
Folgen:
• die Verdichteraktivität hängt von den Parametern C4 und
C5 ab
Pr2 Fehler Verdampfersonde
Abhilfen:
• die gleichen wie im vorhergehenden Fall, aber auf die
Verdampfersonde bezogen
Folgen:
• wenn der Parameter P3 auf 1 eingestellt ist, dauert der
Abtauvorgang die von Parameter d3 eingestellte Zeit
• wenn Parameter P3 auf 1 und Parameter d8 auf 2 einge-
stellt sind, funktioniert das Gerät, wie wenn Parameter d8
auf 0 eingestellt wäre
• wenn der Parameter F0 auf 3 oder 4 eingestellt ist, funk-
tioniert das Gerät, wie wenn der Parameter auf 2 einge-
stellt wäre
Wenn die Alarmursache behoben ist, stellt das Gerät den Normalbetrieb
wieder her.
7 TECHNISCHE DATEN
7.1 Technische Daten
Behälter: selbstlöschend grau.
Schutzgrad der Frontseite: IP 54.
Anschlüsse: verschraubbare Klemmenbretter (Stromversorgung, Ein-
und Ausgänge), 6-poliger Verbinder (serielle Schnittstelle; auf Wunsch),
4-poliger Verbinder (zur Fernanzeige; auf Wunsch).
Betriebstemperatur: von 0 bis 55 °C (10 ... 90% relative Feuchtigkeit
ohne Kondensat).
Stromversorgung: 230 V AC, 50/60 Hz, 3 VA (annähernd); 115 V AC
oder 24 V AC oder 12-24 V AC/DC oder 12 V AC/DC auf Wunsch.
Alarm-Buzzer: auf Wunsch.
Messeingänge: 2 (Zellensonde und Verdampfersonde) für Sonden
PTC/NTC.
Digitaleingänge: 1 (Multifunktion/Mikrotür) für NO/NC-Kontakt
(spannungsfrei, 5 V 1 mA).
• Relais Verdichter: 16 A @ 250 V AC
(NO-Kontakt)
• Relais Abtauvorgang: 8 A @ 250 V AC (Um-
schaltkontakt)
• Relais Verdampferventilator: 8 A @
250 V AC (Umschaltkontakt).
version 1.00
