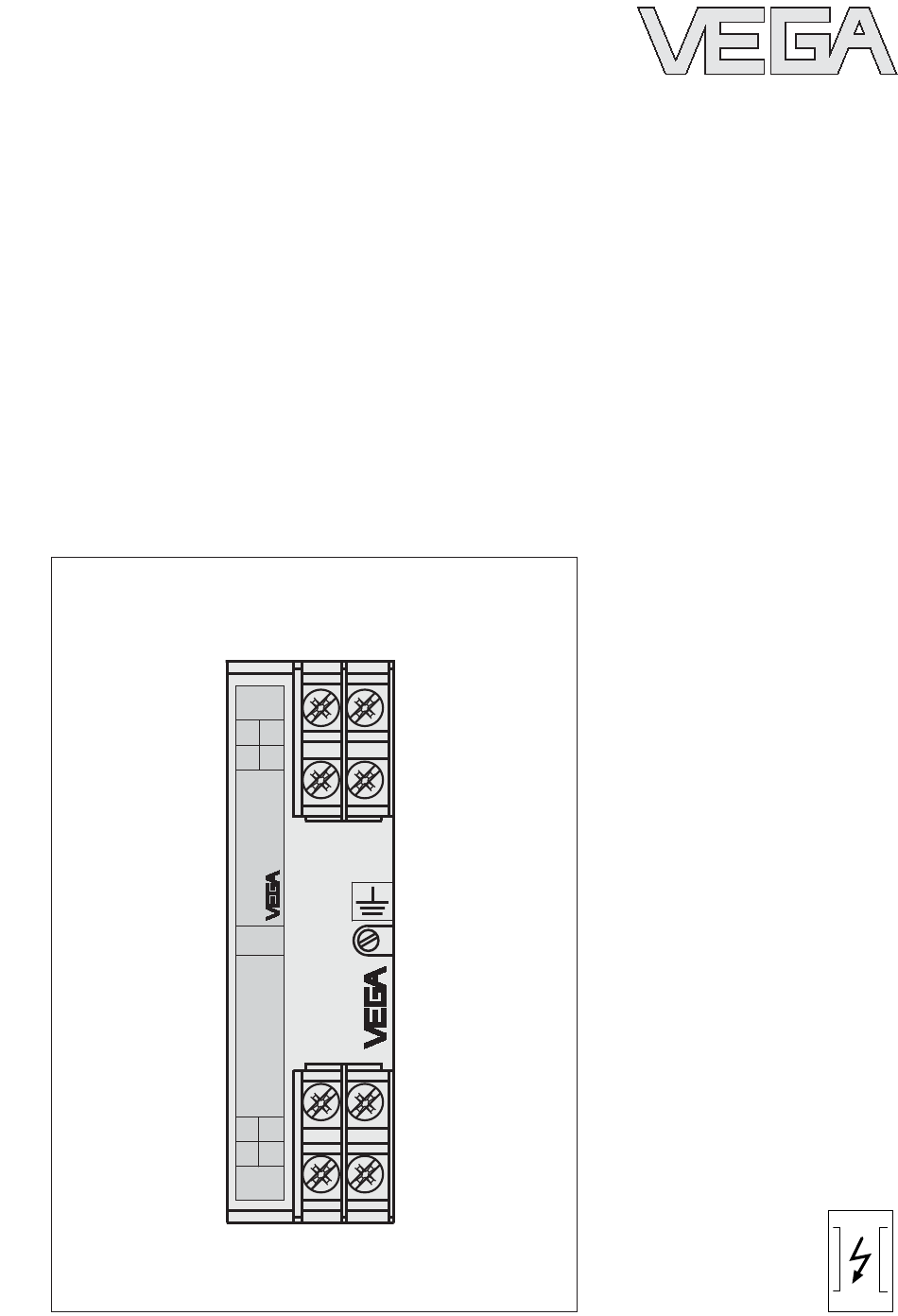

- Seite 1 Betriebsanleitung Überspannungsschutzgeräte IP20...
-
Seite 2: Sicherheitshinweise
Ex-Bereich enthalten. Sicherheitsbestimmungen und Unfallverhü- Diese Sicherheitshinweise sind Bestandteil der tungsvorschriften. Bedienungsanleitung und liegen jedem Gerät Eingriffe in das Gerät über die anschluss- mit Ex-Zulassung bei. bedingten Handhabungen hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch VEGA-Personal vorgenommen werden. Überspannungsschutzgeräte... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..............2 Achtung Ex-Bereich ..............2 Produktbeschreibung 1.1 Funktion und Aufbau ............4 Gerätetypen – Maße ..............5 Technische Daten ..............6 Feldgehäuse ................8 Montage 5.1 Montage im Schaltschrank ..........9 5.2 Montage beim Messwertaufnehmer ......... 10 Anschlussbeispiele 6.1 Anschluss an Profibus PA-Systeme ......... -
Seite 4: Produktbeschreibung
Kunststoffgehäuse montiert werden. folgende Gerätetypen zur Verfügung: Überspannungsschutzgerät für Profibus Überspannungsschutzgeräte für Versor- PA-Systeme: gungsleitungen: • B62-30 W: 9 … 36 V DC Als spannungsbegrenzende Schutzelemente werden ein mit Edelgas gefüllter Überspan- Überspannungsschutzgeräte für die Ver- nungsableiter (Gasableiter) eingesetzt. So-... -
Seite 5: Gerätetypen - Maße
Ii = 0.3 A Li = 0 Ui = 30V Ci = 0 T6 = 66°C T5...T1= 80°C B62-30 W: B61-300: 9 … 36 V DC 110 … 300 V AC/DC Für eigensichere (ia) Stromkreise in Profibus PA-Netzen geeignet. TypB61-300FI Typ B61 - 75 max. -
Seite 6: Technische Daten
Geeignet zum Anschluss zwischen Segmentkoppler, VEGALOG 571 EP Überspannungsschutz für und Messumformer. Für eigensichere 9 … 36 V DC B62-30 W Profibus PA-Stromkreise. (ia) Stromkreise in Profibus PA-Netzen geeignet (Überspannungsschutz benötigt keine eigene Zulassung). Überspannungsschutz für die Versorgungs- oder Signalleitung Versorgungs- oder 110 …... - Seite 7 Technische Daten Strom- Max. Strom Ri, Li, Ci Ansprech- Ansprech- Nennableit- kreise je Kreis je Kreis spannung zeit strom Ri = 3,6 Ω 0,6 A (0,3 A bei Ex- Li = 0 41 V 10 kA < 10 Anwendung) Ci = 0 Ri <...
-
Seite 8: Feldgehäuse
Feldgehäuse 4 Feldgehäuse Hinweis: Wird bei nicht eigensicheren Sensoren mit Ex-Zone 0 Zulassung ein Überspannungsschutz benötigt, der in Zone 1 oder 2 montiert wird, muss das Überspannungsschutzgerät in ein zugelassenes, druckfest gekapseltes Feldgehäuse montiert werden. Bei Sensoren mit inte- griertem Überspannungsschutz wird nur ein Überspannungsschutz für das Auswertgerät benötigt. -
Seite 9: Montage
Montage 5 Montage 5.1 Montage im Schaltschrank Die VEGA-Überspannungsschutzgeräte können im Schaltschrank problemlos auf Trag- schienen nach EN 50 022/EN 50 035 montiert werden. Die Tragschienenbefestigung ist mit der Erdklemme galvanisch verbunden. Hinweis: - Die Potentialausgleichsleitung (PE) sollte mit dem max. Querschnitt von 2,5 mm verlegt werden. -
Seite 10: Montage Beim Messwertaufnehmer
Montage 5.2 Montage beim Messwertaufnehmer Der Überspannungsschutz kann an überflutungssicherer Stelle, in Nähe des Messwertauf- nehmers, in ein Kunststoff- oder Aluminiumgehäuse (IP 65) montiert werden. Damit das Ein- dringen von Wasser verhindert wird, ist bei der Montage darauf zu achten, dass die Kabelverschraubungen nach unten zeigen. -
Seite 11: Anschlussbeispiele
Anschlussbeispiele 6 Anschlussbeispiele 6.1 Anschluss an Profibus PA-Systeme B62-30 W: 9 … 36 V DC, max. 0,6 A Profibus PA Geschützter Elektronikeinsatz B62-30 W Tragschiene - Klemmenreihe (IN) ungeschützte ungeschützte grundsätzlich ungeschützte ungeschützte ungeschützte Seite des Überspannungsschutzgerätes. - Klemmenreihe (OUT) grundsätzlich geschützte... -
Seite 12: Anschluss An Versorgungs- Oder Signalleitung
Anschlussbeispiele 6.2 Anschluss an Versorgungs- oder Signalleitung B61-300 (FI): 110 … 300 V AC/DC, max. 16 A B61-75: 16 … 53 V AC, 16 … 75 V DC, max. 2,5 A B61-300 (FI) B61-300 (FI) geschütztes B61-75 B61-75 Auswert- bzw. Versorgungs- Steuer- (Verbraucher) - Seite 13 Anschlussbeispiele B62-36 G: Schutz für passiven Eingang 12 … 36 V DC, max. 1 A Für 4 … 20 mA- und VBUS-Zweileitersensoren, max.12 … 36 V DC. max. 36 V DC geschützter Elektronik- geschützter einsatz B62-36 G B62-36 G (passiver) Eingang Anzeige- instrument, Computer, SPS...
-
Seite 14: Anschluss An Signalleitung
Anschlussbeispiele 6.3 Anschluss an Signalleitung B53-19: B53-19: B53-19: B53-19: B53-19: 19 V AC/27 V DC, max. 1 A in konduktiven Messeinrichtungen mit - konduktiver Einstabmesssonde - Auswertgerät VEGATOR 256C B53-19 Masse geschütztes Auswertgerät VEGATOR 256C Tragschiene min. max. Relaisausgang Energieversorgung Konduktive Einstabmesssonde, z.B. - Seite 15 Anschlussbeispiele B53-19 B53-19 B53-19 B53-19 B53-19: 19 V AC/27 V DC, max. 1 A mit - 1 konduktive Einstabmesssonde (Minimumsignalisierung) - 1 konduktive Einstabmesssonde (Maximumsignalisierung) - Auswertgerät VEGATOR 256C B53-19 Masse geschütztes Auswertgerät Masse VEGATOR 256C Tragschiene min. max. Relaisausgang Energieversorgung Konduktive Einstabmess-...
-
Seite 16: Überspannungsschutzgeräte Für Ex-Anlagen
7 Überspannungsschutzgeräte für Ex-Anlagen Als Überspannungsschutzgeräte in Ex- Anlagen können die Geräte B62-36 G oder 7.1 Überspannungsschutz für B62-30 W eingesetzt werden. Im Ex-Bereich eigensichere Betriebsmittel im dürfen die Überspannungsschutzgeräte nur Ex-Bereich in Zone 1 bzw. Zone 2 montiert werden (nicht in Zone 0). -
Seite 17: Anschlussbeispiel Für Die Errichtung Einer Ex-Anlage An Behältern Ohne Kathodischen Korrosionsschutz
B62-36 G: 12 … 36 V DC, max. 0,45 A B62-36 G: B62-36 G: - - - - - B62-30 W: B62-30 W: B62-30 W: B62-30 W: B62-30 W: 9 … 36 V DC, max. 0,3 A Ex-Bereich, Zone 1 bzw. Zone 2 Nicht-Ex-Bereich Überspannungs- schutzgerät Elektronik- Schaltschrank/Messwarte... -
Seite 18: Anschlussbeispiel Für Die Errichtung Einer Ex-Anlage An Behältern Mit Kathodischem Korrosionsschutz
B62-36 G: 12 … 36 V DC, max. 0,45 A - - - - - B62-30 W: B62-30 W: B62-30 W: B62-30 W: B62-30 W: 9 … 36 V DC, max. 0,3 A Ex-Bereich, Zone 1 bzw. Zone 2 Nicht-Ex-Bereich Überspannungs- schutzgerät... - Seite 19 Notizen Überspannungsschutzgeräte...
- Seite 20 VEGA Grieshaber KG Am Hohenstein 113 D-77761 Schiltach Telefon (07836) 50-0 (07836) 50-201 E-Mail info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebs- bedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten...
