5. Fehlercodes, Erklärungen und Aufbau (DTC)
Über die DTC Lookup-Funktion zeigt Ihnen das Gerät die Erklärung zu OBD-Feh-
lercodes an. Dazu ist eine Codebibliothek im Gerät gespeichert.
Schließen Sie das Diagnosegerät bei ausgeschalteter Zündung an die
·
OBD II-Buchse an. Wenn Sie nicht wissen, wo diese ist, lesen Sie Kapitel 6.1.
bzw. konsultieren Sie die Betriebsanleitung Ihres Fahrzeugs.
·
Nach dem Anschließen schaltet sich das Gerät automatisch ein und es wird
der Startbildschirm (Hauptmenü, siehe unten) angezeigt.
·

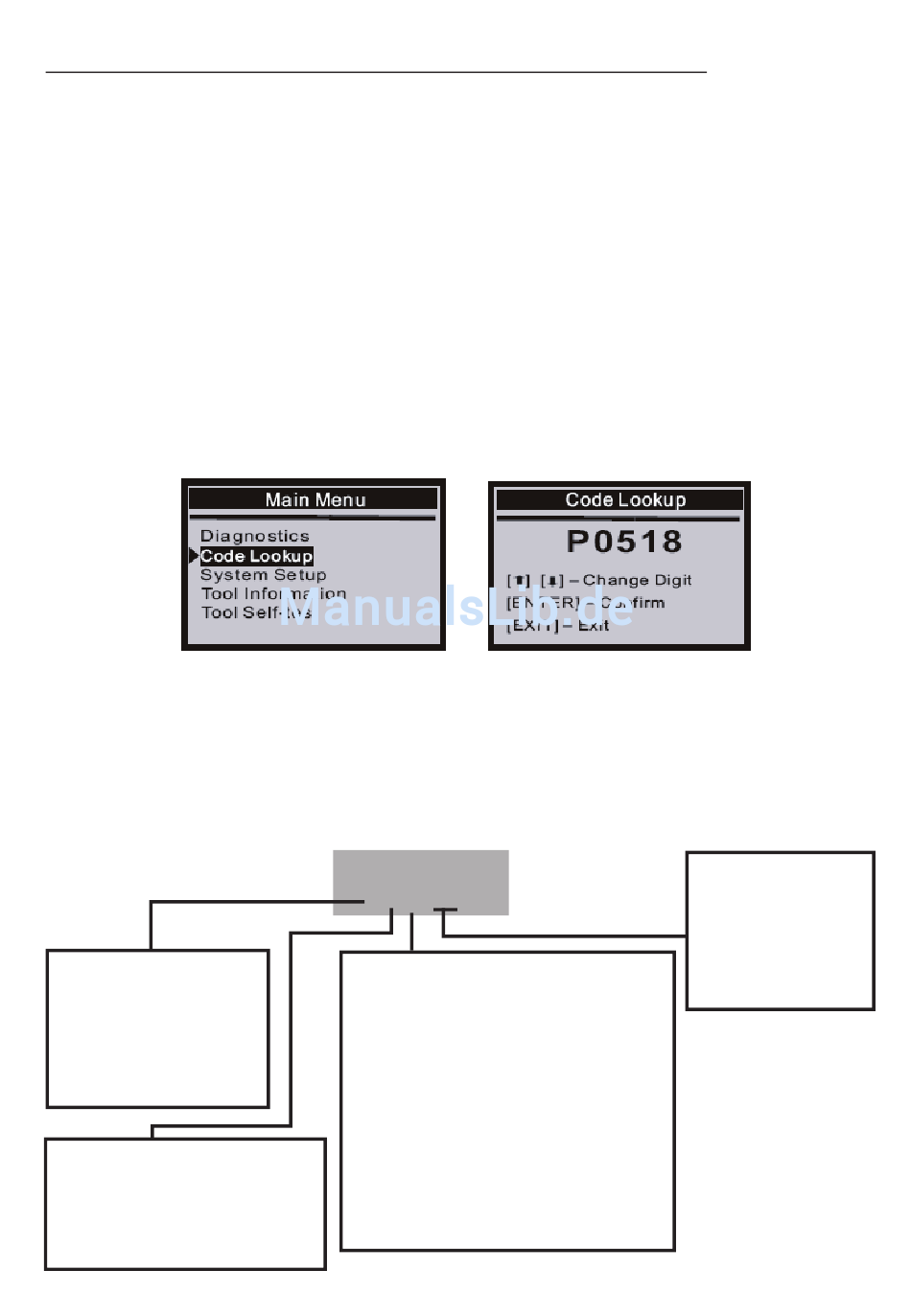

Drücken Sie die Taste ENTER und wählen Sie im dann erscheinenden Haupt-
menü mit den Hoch/Herunter-Tasten die Option „Code Lookup" an. Starten
Sie die Funktion mit der Taste ENTER.
·
Jetzt werden Sie aufgefordert, einen Fehlercode einzugeben. Nutzen Sie dazu
zur Zeichenauswahl die Pfeiltasten. Nach Eingabe des Codes starten Sie die
Abfrage mit der Taste ENTER:
·
Ist die Erklärung länger als eine Bildschirmseite, scrollen Sie mit den Pfeiltas-
ten.
·
Ist der eingebene Fehlercode nicht in der Codebibliothek vorhanden (fahr-
zeugspezifi sch) , so erscheint eine Fehlermeldung.
·
Zum Verlassen des Menüs drücken Sie die Taste EXIT.
Bordsystem:
B - Karosserie
C - Fahrwerk
P - Abtriebssystem
U - Bordnetz, Bus
Code-Typ:
0 - allgemein SAE J2012
1 - Fahrzeug-
spezifi sch
6
DTC-Beispiel:
P 0 2 0 2
Subsysteme:
1 - Kraftstoff/Luft
2 - Einspritzsystem
3 - Zündungssystem
4 - Abgassystem
5 - Geschwindigkeitskontroll-
und Leerlaufsystem
6 - Kontrollgeräte
7 - Antriebssystem
8 - Antriebssystem Automatik
Fehlercode:
Konkreter
Fehlercode im
jeweiligen
System
DTC:
Diagnostic
Trouble
Code
Deutsch:
Fehlercode
