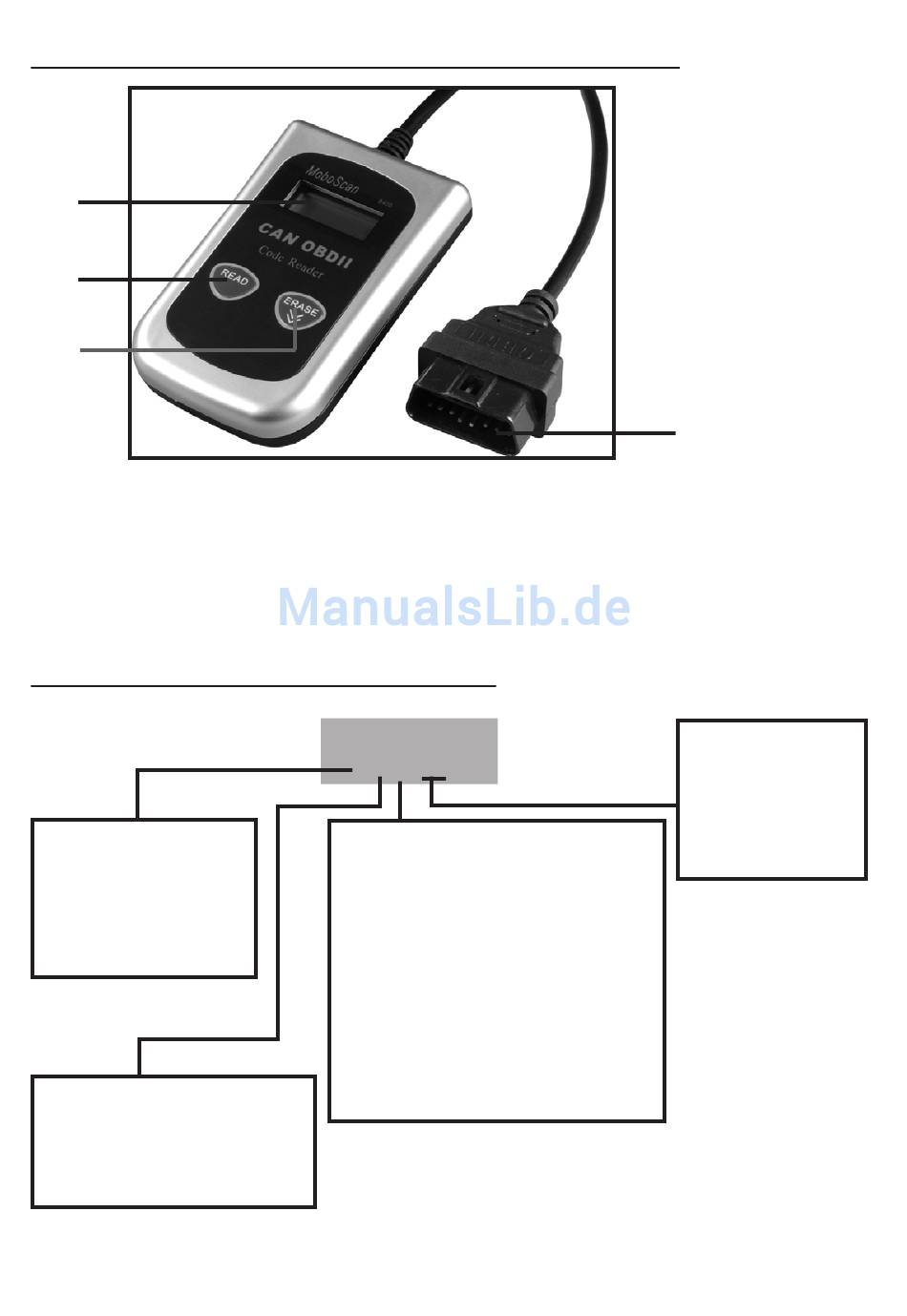

4. Bedien-, Anschluss- und Anzeigeelemente

1
2
3
1 - Display
2 - Taste zum Start des Auslesens, Auswahl von Menüfunktionen,
Rückkehr zum Hauptmenü
3 - Taste zum Löschen von Fehlercodes und zum Bewegen in Menüs
4 - OBD II-Stecker
5. Aufbau des Fehlercodes (DTC)
Bordsystem:
B - Karosserie
C - Fahrwerk
P - Abtriebssystem
U - Bordnetz, Bus
Code-Typ:
0 - allgemein SAE J2012
1 - Fahrzeug-
spezifisch
DTC-Beispiel:
P 0 2 0 2
Subsysteme:
1 - Kraftstoff/Luft
2 - Einspritzsystem
3 - Zündungssystem
4 - Abgassystem
5 - Geschwindigkeitskontroll-
und Leerlaufsystem
6 - Kontrollgeräte
7 - Antriebssystem
8 - Antriebssystem Automatik
4
Fehlercode:
Konkreter
Fehlercode im
jeweiligen
System
5
