Geräteinfo
·

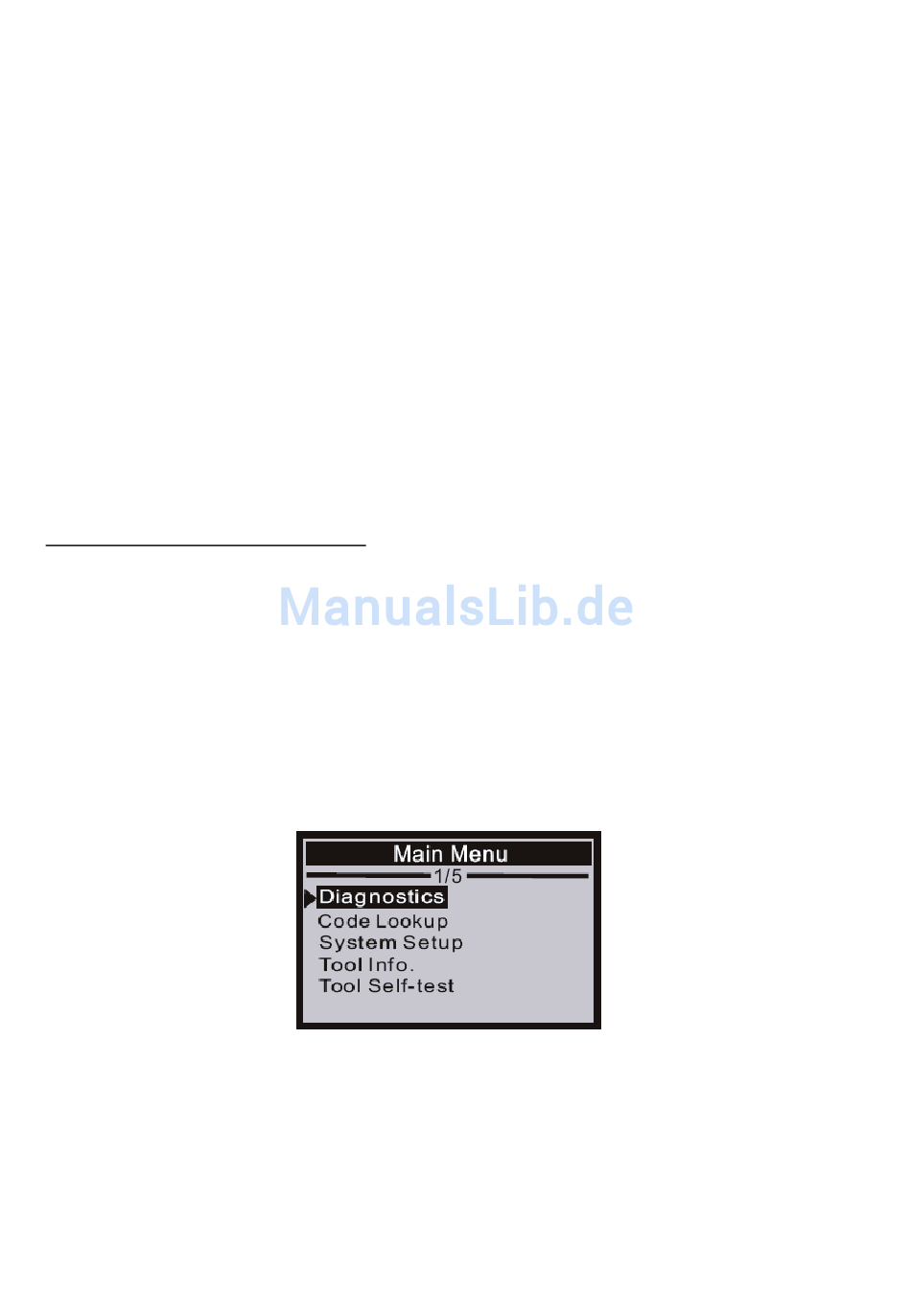

Wählen Sie im Hauptmenü die Option „Tool Information" an, dann ENTER
betätigen und das Gerät zeigt Seriennummer und Versionsinformationen an.
Geräteselbsttest
·
Wählen Sie im Hauptmenü die Option „Tool Self-test" an, dann ENTER betä-
tigen. Hier stehen Ihnen die Optionen „Display Test" und „Keyboard Test" zur
Verfügung.
·
Wenn Sie Sie „Display Test" anwählen und den Test mit ENTER starten, wird
ein schwarzer Bildschirmangezeigt und Sie können eventuelle Pixelfehler als
helle Punkte erkennen. Zurück ins Menü gelangen Sie mit EXIT.
·
Wenn Sie „Keynoard Test" anwählen und den Test mit ENTER starten, werden
Sie aufgefordert, eine der Bedientasten zu drücken. Immer, wenn Sie eine
Taste drücken, muss deren Funktion im Display erscheinen. Zurück ins Menü
gelangen Sie mit zweimaligem Drücken der EXIT-Taste.
6.3 Fehlercodes auslesen
Bitte beachten!
Niemals das Diagnosegerät an die OBD II-Buchse anschließen oder trennen,
solange die Zündung eingeschaltet ist oder der Motor läuft!
·
Nach dem Anschluss an die OBD-Buchse meldet sich das Diagnosegerät mit
seinem Startbildschirm.
·
Schalten Sie die Zündung an (Motor muss nicht gestartet werden)
·
Drücken Sie die Taste „ENTER" und wählen Sie im Haupt-Menü „Diagnostics"
an.
Jetzt sucht das Gerät das OBD-Protokoll des Fahrzeugs. Dabei erscheinen eine
Reihe Meldungen im Display, bis das Protokoll erkannt ist.
·
Erscheint statt dessen die Meldung „Linking Error", so schalten Sie die Zün-
dung für mind. 10 Sekunden aus, kontrollieren Sie die Steckerverbindung und
schalten Sie die Zündung wieder an. Drücken Sie nun erneut die Taste „EN-
TER".
8
