- Seite 1 Installation des Wasserheizregisters SAVE VTR 250/300/500 Installationsanleitung Aus dem Englischen übersetztes Dokument | 2115972 · A002...
- Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information............1 Ersetzen Sie die Elektroheizung durch ein Heizregister PWW ...........1 Öffnen Sie die Vorderklappe .....1 Elektroheizung entfernen ......1 Wasserheizregister montieren....3 Anschlüsse ............4 Wassersystem........4 Stellantrieb für Ventil ......5 Konfiguration ..........5 2115972 | A002... -
Seite 5: Information
Information | Information Ein Heizregister PWW, ein Frostschutzsensor (bereits montiert) sowie die Anleitung sind Bestandteil dieses Sets. Prüfen Sie den Inhalt nach dem Auspacken. Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich bitte an Ihre Verkaufsstelle. Hinweis! Größe und Design des Heizregisters unterscheiden sich je nach SAVE Modell. Ersetzen Sie die Elektroheizung durch ein Heizregister PWW Öffnen Sie die Vorderklappe Gefahr... - Seite 6 | Ersetzen Sie die Elektroheizung durch ein Heizregister PWW 2. Trennen Sie die Elektroheizung (ELH), Triac (TRIAC) und den Überhitzungsschutzsensor (OHT) von der Hauptplatine. Bild 2 Drähte trennen 3. Entfernen Sie die Knöpfe/Schrauben, die die Elektroheizung halten und ziehen Sie sie heraus. Bild 3 Elektroheizung entfernen 2115972 | A002...
-
Seite 7: Wasserheizregister Montieren

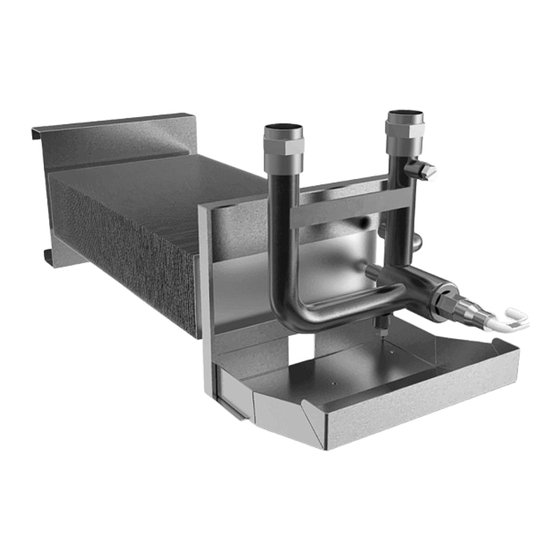

Ersetzen Sie die Elektroheizung durch ein Heizregister PWW | Wasserheizregister montieren Bild 4 Das Wasserheizregister 1. Rücklauf 2. Vorlauf 3. Stopfen entfernen und Frostschutzsensor einsetzen. Sensor mit Gewindedichtung sichern. 4. Ablassschraube 5. Entlüftungsschraube Installation 1. Ziehen Sie den inneren und den äußeren Gummistopfen heraus. Bild 5 Stopfen herausnehmen 2. -
Seite 8: Anschlüsse
| Anschlüsse Bild 6 Heizregister PWW installieren 3. Verbinden Sie den Frostschutzschutzsensor mit einem beliebigen Analogeingang an der Hauptplatine. Den schwarzen Draht mit Masse verbinden (GND), und den roten mit einem beliebigen Analogeingang (zum Beispiel AI4). Anschlüsse Wassersystem Die folgenden Punkte müssen beim Anschluss des Erhitzers an das Wassersystem beachtet werden: 1. -
Seite 9: Stellantrieb Für Ventil
Konfiguration | Stellantrieb für Ventil Je nach Wärmebedarf kann ein Ventil zur Regelung des Wasserdurchflusses installiert werden. Ein Stellantrieb muss zur Regelung des Ventils installiert werden. Tabelle 1 Empfohlenes Zubehör Name Artikelnr.: Ventil ZTV/ZTR, ZTVB/ZTRB Bereich 9862 Stellantrieb RVAZ4 24A Stellantrieb 0-10V 204385 Transformator PSS48 Transformator 24V... - Seite 10 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
