Funk-Steuereinheit 1-10V
i Steuerleitung hinsichtlich Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für
250 V-Leitungen ausführen, Steuerspannung basisisoliert.
i Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung verlegt werden,
z. B.NYM J 5×1,5.
o
Aktor (5) und 1-10 V-Vorschaltgeräte (6) gemäß Anschlussbeispiel anschließen (Bild 2).
Dabei die Herstellerangaben des Vorschaltgerätes beachten.
o
Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o
Aktor so in die Gerätedose einsetzen, dass Taste Prog (2) und Status-LED (3) sichtbar
sind.
Position
PC
G
min.
*)
Wird der Betriebsarteschalter aus der Stellung PC gedreht, werden die Betriebsart und die
Parameter auf Werkseinstellung gesetzt. Die mit dem eNet-Server gemachten
Einstellungen gehen verloren.
82581013
J:0082581013

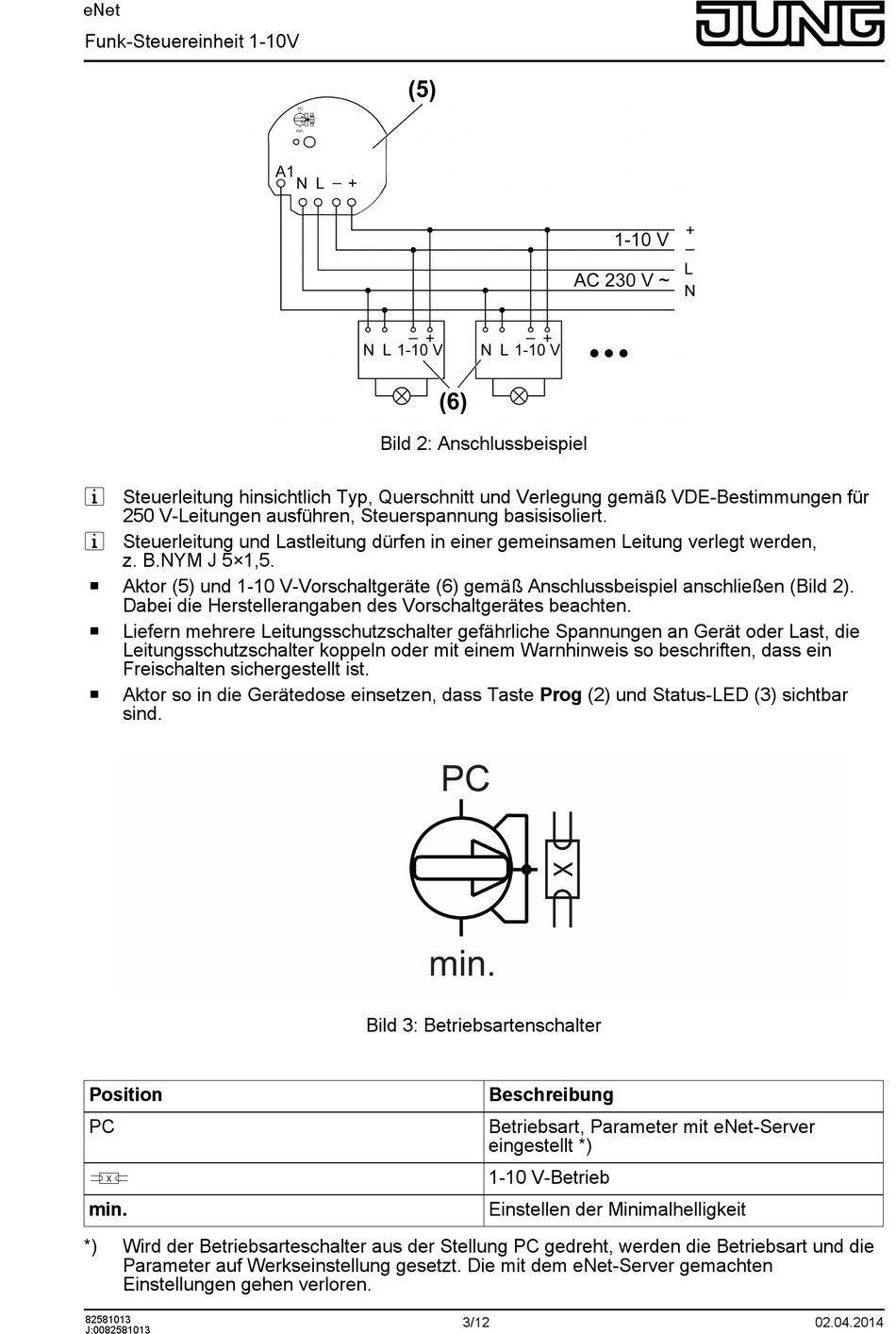

Bild 2: Anschlussbeispiel
Bild 3: Betriebsartenschalter
Beschreibung
Betriebsart, Parameter mit eNet-Server
eingestellt *)
1-10 V-Betrieb
Einstellen der Minimalhelligkeit
3/12
02.04.2014
