Hifonics NXi4404 Bedienungsanleitung
Class a/b
4-channel
amplifier
Verwandte Anleitungen für Hifonics NXi4404
Inhaltszusammenfassung für Hifonics NXi4404

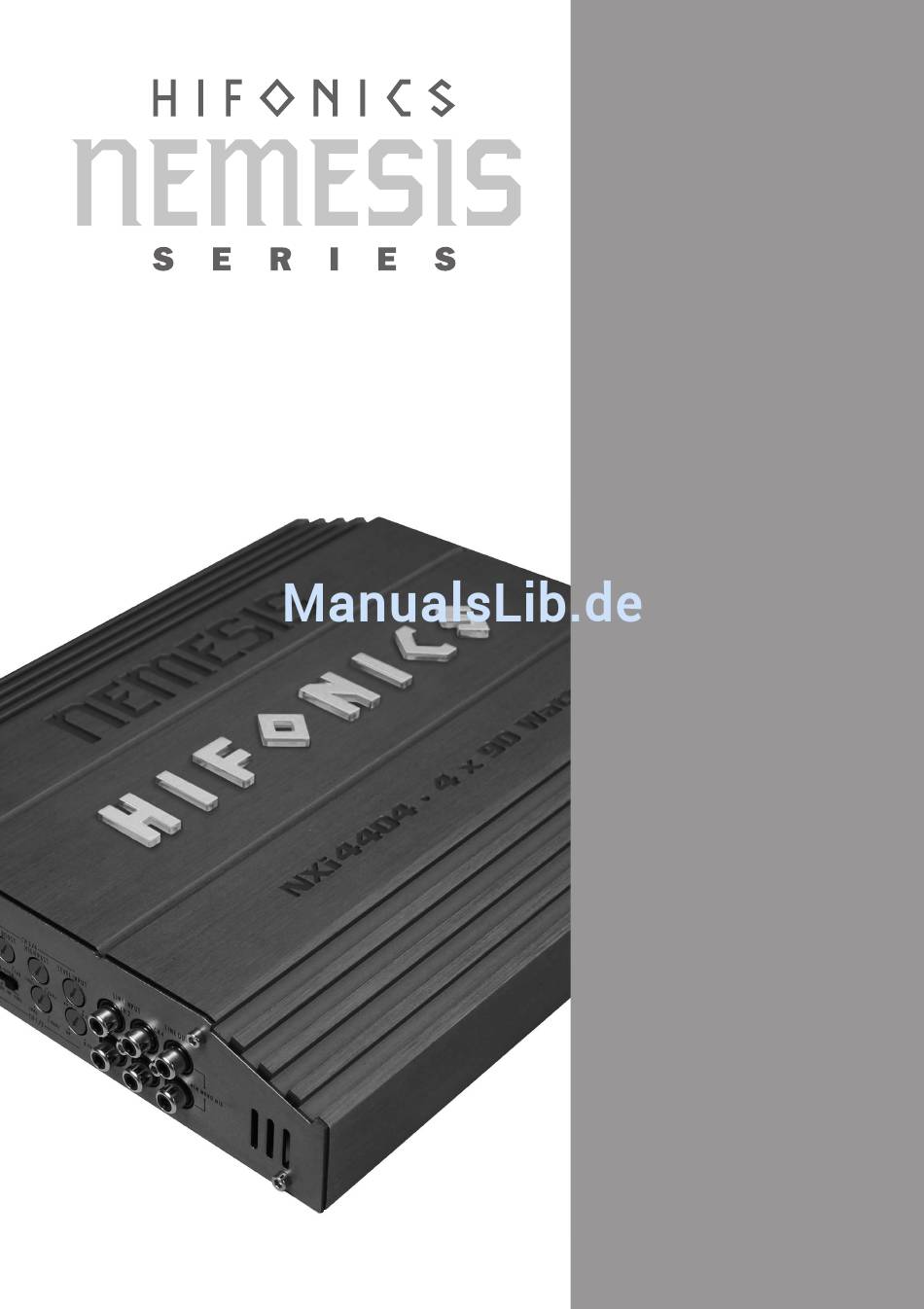

- Seite 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO CLASS A/B 4-CHANNEL AMPLIFIER NXi4404...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURE / FIGURES... -
Seite 3: Deu
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN NXi4404 Ausgangsleistung RMS 4 x 60 W an 4 Ohm 4 x 90 W an 2 Ohm Ausgangsleistung Max. -
Seite 4: Anschlüsse
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Betrieb in einem Fahrzeug geeignet. - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. -
Seite 5: Bedienelemente
SIGNALAUSGÄNGE ZUM ANSCHLUSS WEITERER VERSTÄRKER Das Eingangssignal der LINE INPUT Anschlüsse (Abb. 1, 12) wird als Mono-Mix an die Ausgangsbuchsen LINE OUT (Abb. 1, 13) weitergeleitet. Die LINE OUT Anschlüsse ermöglichen den Anschluss eines weiteren Mono-Subwoofer-Verstärkers. BEDIENELEMENTE EINGANGSEMPFINDLICHKEIT CH1/2 & CH3/4 Drehen Sie die Eingangspegelregler pro Kanalpaar (INPUT LEVEL Abb. -
Seite 6: Schutzschaltung
SCHUTZSCHALTUNG Die LED (POWER, Abb. 1, 2) leuchtet auf, wenn das Gerät betriebsbereit ist. Die LED (PROTECT, Abb. 1, 2) leuchtet auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss bzw. eine zu geringe Impedanz an den Lautsprecheranschlüssen anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus und sollte nach Behebung des Problems wieder funktionieren. - Seite 7 3-KANAL-BETRIEB STEREO/MONO (ABB. 5) Wenn der Verstärker von einem Steuergerät mit 4 Ausgangskanälen angesteuert wird, um damit 2 Lautsprecher in stereo und ein Subwoofer in mono zubetreiben, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Remote Kabel-Bassfernbedienung zur Regelung des Basspegels vom Fahrersitz aus (2) Zum Steuergerät, Audiosignal-Ausgang CH1 / FRONT LINKS (3) Zum Steuergerät, Audiosignal-Ausgang CH2 / FRONT RECHTS (4) Zum Steuergerät, Audiosignal-Ausgang CH3 / REAR LINKS bzw.
- Seite 28 –...
- Seite 29 FULL FULL 2 - 8 Ohms 2 - 8 Ohms 2 - 8 Ohms 2 - 8 Ohms...
- Seite 30 DUPE 4 - 8 Ohms 4 - 8 Ohms...
- Seite 31 FULL 4 - 8 Ohms 2 - 8 Ohms 2 - 8 Ohms...
