HIGH END CLASS A/B 2-CHANNEL AMPLIFIER
BEDIENUNGSANLEITUNG / OWNER'S MANUAL
Vers. 1.1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hifonics Generation X4 COLOSSUS

Inhaltszusammenfassung für Hifonics Generation X4 COLOSSUS

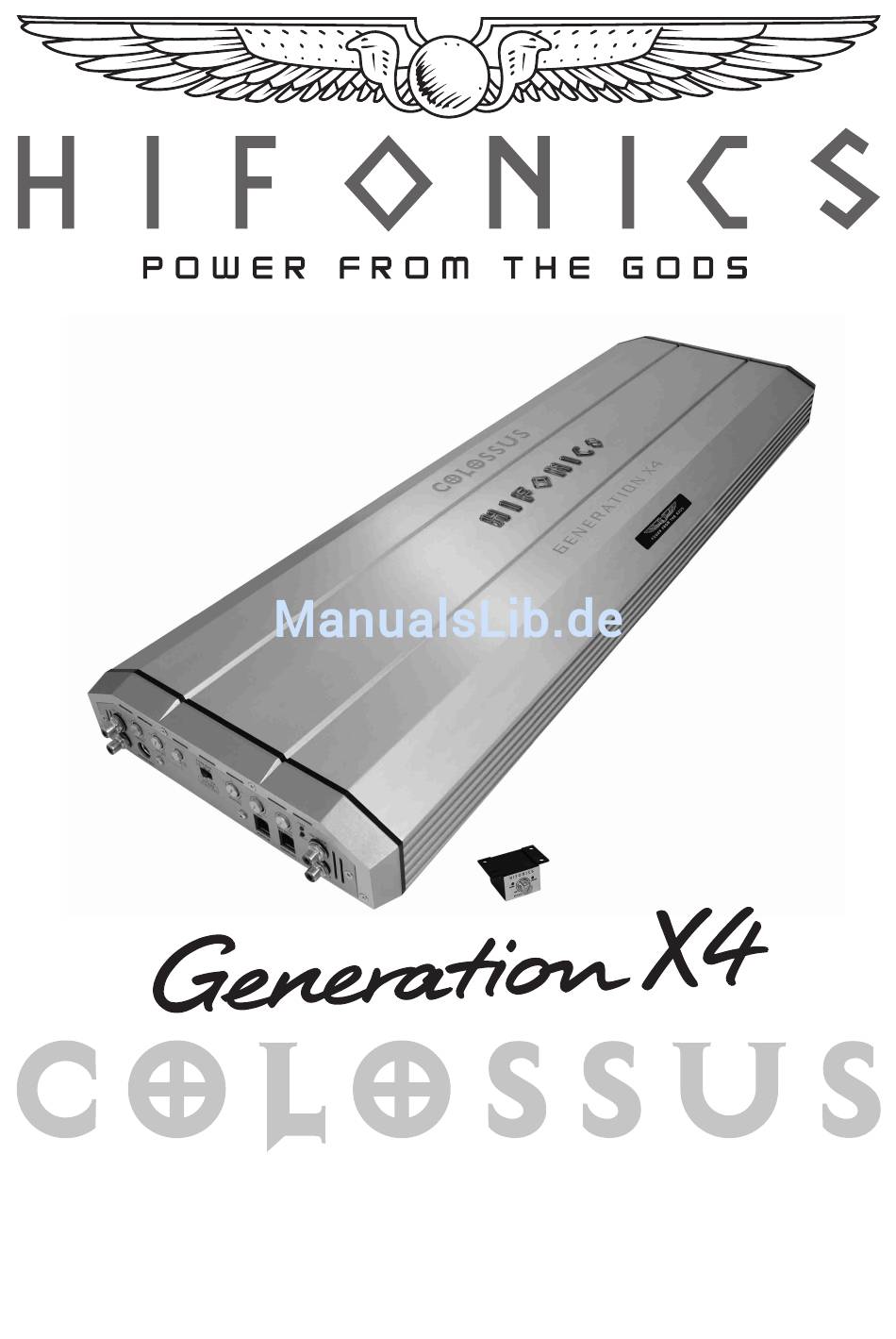

  • Seite 1 HIGH END CLASS A/B 2-CHANNEL AMPLIFIER BEDIENUNGSANLEITUNG / OWNER’S MANUAL Vers. 1.1...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE BETRIEBSHINWEISE Funktionen und Bedienelemente Anschlussbeispiel: 2-Kanal-Modus 1 x Stereo System (Front- oder Heck-System) Anschlussbeispiel: 2-Kanal-Modus 2 x Mono Subwoofer Anschlussbeispiel: 1-Kanal-Modus 1 x Mono Subwoofer gebrückt Anschlussbeispiele: VICE VERSA Funktion TECHNISCHE DATEN & GARANTIEHINWEIS FEHLERBEHEBUNG OPTIONALES ZUBEHÖR OWNER’S MANUAL IN ENGLISH FROM PAGE 15 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin.

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und AUSGELEGT.

  • Seite 4: Installationshinweise

    INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.

  • Seite 5: Elektrische Anschlüsse

    INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Abschnitt unten), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben.

  • Seite 6: Betriebshinweise

    Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel. Der REMOTE OUT-Anschluss dient zum Anschluss des Bass Remote-Link-Kabels eines weiteren Verstärkers aus der HIFONICS X3 und X4 Serie (nur im LOW PASS-Modus). Dadurch können mit nur einer Fernbedienung mehrere Verstärker kontrolliert werden.

  • Seite 7: Anschlussbeispiel: 2-Kanal-Modus 1 X Stereo System (Front- Oder Heck-System)

    BETRIEBSHINWEISE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem Stereo Cinch-Audiokabel Schalterstellung HP oder FULL (R/L) vom Steuergerät mit dem LINE INPUT R/L des Verstärkers verbinden Lautsprecher links Lautsprecher rechts 1 – 8 Ohm 1 – 8 Ohm VERKABELUNG • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels •...

  • Seite 8: Anschlussbeispiel: 2-Kanal-Modus 2 X Mono Subwoofer

    Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel am REMOTE IN-Anschluss. • Der REMOTE OUT-Anschluss dient zum Anschluss des Bass Remote-Kabels eines weiteren Verstärkers aus der HiFONICS X3 oder X4 Serie (nur im LOW PASS-Modus). Dadurch können mit nur einer Fernbedienung mehrere Verstärker kontrolliert werden.

  • Seite 9: Anschlussbeispiel: 1-Kanal-Modus 1 X Mono Subwoofer Gebrückt

    Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel am REMOTE IN-Anschluss. • Der REMOTE OUT-Anschluss dient zum Anschluss des Bass Remote-Kabels eines weiteren Verstärkers aus der HiFONICS X3 oder X4 Serie (nur im LOW PASS-Modus). Dadurch können mit nur einer Fernbedienung mehrere Verstärker kontrolliert werden.

  • Seite 10: Anschlussbeispiele: Vice Versa Funktion

    LINE OUT zur Ansteuerung eines beliebigen weiteren Verstärkers benutzt wird. Die kompletten Weicheneinstellungen für beide Verstärker finden nur am HIFONICS X4-COLOSSUS Verstärker statt, am 2. Verstärker werden keine Weicheneinstellungen mehr vorgenommen, da dieser ein bereits modifiziertes Signal vom HIFONICS X4-COLOSSUS Verstärker erhält.

  • Seite 11: Technische Daten & Garantiehinweis

    Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle HiFonics Verstärker sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

  • Seite 12: Fehlerbehebung

    FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 13 FEHLERBEHEBUNG HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie.

  • Seite 14: Optionales Zubehör

    BALANCED LINE TECHNOLOGIE BALANCED INPUT Mit dem symmetrischen Eingang bietet HiFonics absolute “State-of-the-Art”-Technologie. Diese aus der High End Studio- und PA-Technik stammende Technologie, im Englischen Balanced Inputs genannt, ist im Gegensatz zu normalen Cinchkabeln störunanfällig gegen Einstreuungen und Interferenzen von der Fahrzeugelektrik. Es wird jedoch ein Signal-Transmitter wie folgend beschrieben benötigt.

  • Seite 15: Owner's Manual In English From

    TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS OPERATING INSTRUCTIONS Features and operational controls Interconnection example: 2-Channel-Mode Stereo 1 x System Front- or Rear-System Interconnection example: 2-Channel-Mode Mono 2 x Subwoofer Interconnection example: 1-Channel-Mode Mono 1 x Subwoofer bridged Interconnection example: VICE VERSA SPECIFICATIONS TROUBLE SHOOTING OPTIONAL ACCESSORIES...

  • Seite 16: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING INSTRUCTIONS BEFORE THE USE DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR THE OPERATION WITH THE 12V ON-BOARD ELECTRICAL SY- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install the device at a location, where it will be protected from high STEM OF A VEHICLE.

  • Seite 17: Installation Instructions

    INSTALLATION INSTRUCTIONS REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. MECHANICAL INSTALLATION Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like. Ensure that chosen location provide sufficient air circulation for the amplifier.

  • Seite 18: Electrical Interconnection

    INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (attend the specifications below), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.

  • Seite 19: Operating Instructions

    Der REMOTE OUT port is suitable to connect the bass remote cable of an additional amplifier of the HiFONICS X3 Series (only in LOW PASS-Mode). Thus to this, you are able to control two or more amplifiers with only one bass remote controller.

  • Seite 20: Interconnection Example: 2-Channel-Mode Stereo 1 X System Front- Or Rear-System

    OPERATING INSTRUCTIONS INTERCONNECTION EXAMPLE 2-Channel Mode: Stereo 1 Front- or Rear-System Switch position HP or FULL Connect stereo RCA output (R/L) of the headunit with LINE INPUT (R/L) of the amplifier Loudspeaker left Loudspeaker right 1 – 8 Ohms 1 – 8 Ohms INTERCONNECTION •...

  • Seite 21: Interconnection Example: 2-Channel-Mode Mono 2 X Subwoofer

    Please use only this enclosed bass remote controller and cable. • The REMOTE OUT port is suitable to connect the bass remote cable of an additional amplifier of the HiFONICS X3 or X4 Series (only in LOW PASS-Mode). Thus to this, you are able to control two or more amplifiers with only one bass remote controller.

  • Seite 22: Interconnection Example: 1-Channel-Mode Mono 1 X Subwoofer Bridged

    Please use only this enclosed bass remote controller and cable. • The REMOTE OUT port is suitable to connect the bass remote cable of an additional amplifier of the HiFONICS X3 or X4 Series (only in LOW PASS-Mode). Thus to this, you are able to control two or more amplifiers with only one bass remote controller.

  • Seite 23: Interconnection Example: Vice Versa

    VICE VERSA The so-called VICE VERSA outputsignal is a special crossover configuration, which is only applicable, if the LINE OUT of the HIFONICS X4-COLOSSUS amplifier should be used to provide an audiosignal to an additional amplifier. Hence, the complete crossover settings for both amplifiers are only done by the HIFONICS X4-COLOSSUS amplifier.

  • Seite 24: Specifications

    All HiFonics Amplifiers are equipped with an individual serial number, which will be registered for statistic and service conditional purposes. All HiFonics Amplifiers are equipped with a CE-Certification Mark. Hence, these devices are certified for the use inside vehicles inside the European Union (EU).

  • Seite 25: Trouble Shooting

    TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4.
  • Seite 26 TROUBLE SHOOTING REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.

  • Seite 27: Optional Accessories

    BALANCED LINE TECHNOLOGY BALANCED INPUT With the optional BALANCED INPUTS, HiFonics offers an absolutely state-of-the-art-technology. Balanced inputs have been used for many years in professional sound studios and high end home stereo systems. Unlike the regular unbalanced RCA's connections, balanced wires are insusceptible against interferences of the vehicle's electronics.
  • Seite 28 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510 Designed and engineered by Audio Design in Germany. All Rights Reserved.
