Hifonics MERCURY IV Bedienungsanleitung
Compact
analog class a/b
amplifiers
Verwandte Anleitungen für Hifonics MERCURY IV
Inhaltszusammenfassung für Hifonics MERCURY IV

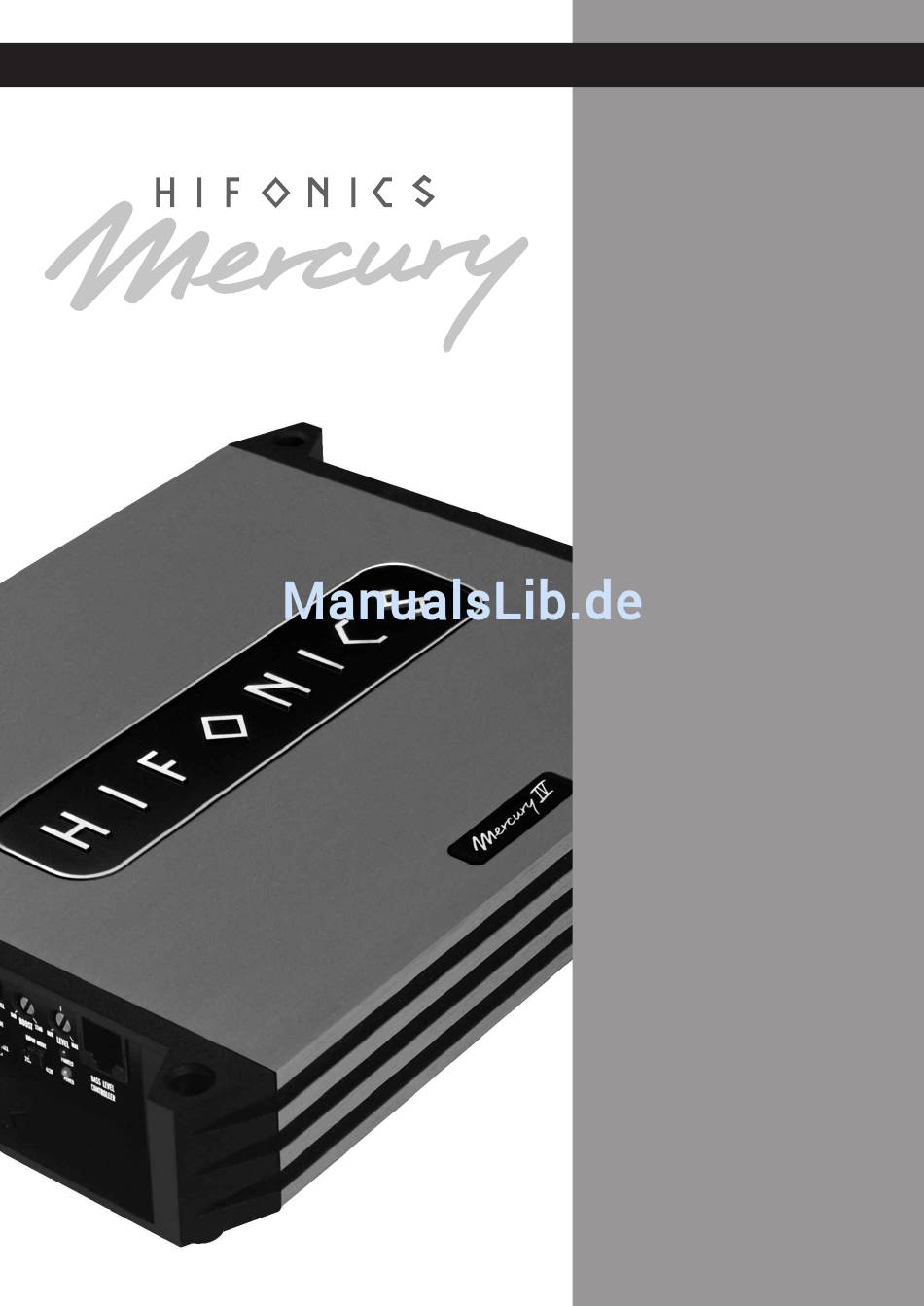

- Seite 1 BEDIENUNGSANLEITUNG / OWNER’S MANUAL Vers. 1.0 COMPACT ANALOG CLASS A/B AMPLIFIERS MERCURY II MERCURY IV...
- Seite 2 Funktionen und Bedienelemente Anschlussbeispiel 2-Kanal-Modus: 1 x Stereo System (Front oder Heck) Anschlussbeispiel 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt MERCURY IV Funktionen und Bedienelemente Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) und 1 x Stereo System (Heck) Anschlussbeispiel 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt Anschlussbeispiel 3-Kanal-Modus: Stereo System und 1 x Mono Subwoofer gebrückt...
- Seite 3 SICHERHEITSHINWEISE|DE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und AUSGELEGT.
-
Seite 4: Mechanische Installation
DE | INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
INSTALLATIONSHINWEISE|DE ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 16 qmm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. -
Seite 6: Funktionen Und Bedienelemente
DE | MERCURY II FUNKTIONEN UND BEDIENELEMENTE Die LINE OUT-Cinchausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weiterer Verstärker. Die LINE IN-Cincheingänge sind zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät zu verbinden. Der HPF-Regler (Hochpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Trennfrequenz ist stufenlos von 10Hz bis 1200Hz (1.2kHz) regelbar. -
Seite 7: Anschlussbeispiel
MERCURY II| DE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem Stereo Cinch-Audiokabel Schalterstellung: (L/R) vom Steuergerät mit HPF oder FULL dem LINE IN des Verstärkers verbinden Lautsprecher Lautsprecher rechts links 2 – 8 Ohm 2 – 8 Ohm VERKABELUNG • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels •... - Seite 8 DE | MERCURY II ANSCHLUSSBEISPIEL: 1-Kanal-Modus Mono Subwoofer gebrückt Stereo Cinch-Audiokabel Schalterstellung: (R/L oder SUB OUT) LPF/BPF vom Steuergerät mit dem LINE IN R/L verbinden Subwoofer Bass-Fernbedienung 4 – 8 Ohm mittels beiliegendem Kabel mit dem Anschluss am Verstärker verbinden VERKABELUNG •...
- Seite 9 MERCURY IV | DE FUNKTIONEN UND BEDIENELEMENTE Die LINE IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden. Werden nur die Kanäle CH1 und CH2 belegt, sollte sich der INPUT-Schalter in der Schalterstellung 2CH befinden. Die LINE OUT-Cinchausgänge liefern ein summiertes Mono-Audiosignal für die Ansteuerung eines Subwoofer-Verstärkers.
- Seite 10 DE | MERCURY IV ANSCHLUSSBEISPIEL: 4-Kanal-Modus Stereo Front- und Hecksystem Lautsprecher Lautsprecher Stereo Cinch-Audiokabel (FL/FR & RL/RR) hinten / links hinten / rechts vom Steuergerät mit LINE INPUT CH1 / CH2 2 – 8 Ohm 2 – 8 Ohm und CH3 / CH4 des Verstärkers verbinden...
- Seite 11 MERCURY IV | DE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Mono 2 Subwoofer gebrückt Subwoofer 2 Stereo Cinch-Audiokabel (L/R oder SUB OUT) 4 – 8 Ohm vom Steuergerät mit dem LINE IN CH3/4 verbinden Schalterstellung CH1/2: DUPE Schalterstellung CH3/4: LPF/BPF Schalterstellung INPUT: 4 CH...
- Seite 12 DE | MERCURY IV ANSCHLUSSBEISPIEL: 3-Kanal-Modus Stereo System & Mono Subwoofer gebrückt Stereo Cinch-Audiokabel (FL/FR & RL/RR) Subwoofer vom Steuergerät mit LINE IN CH1 / CH2 und 4 – 8 Ohm CH3 / CH4 des Verstärkers verbinden Schalterstellung CH1/2: HPF oder FULL...
- Seite 13 Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Geräts, können wir keine Haftung übernehmen. Alle HiFonics Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle HiFonics Verstärker sind mit einer CE-Kennzeichnung versehen.
-
Seite 14: De | Fehlerbehebung
DE | FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. -
Seite 15: Fehlerbehebung|De
FEHLERBEHEBUNG|DE HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.
