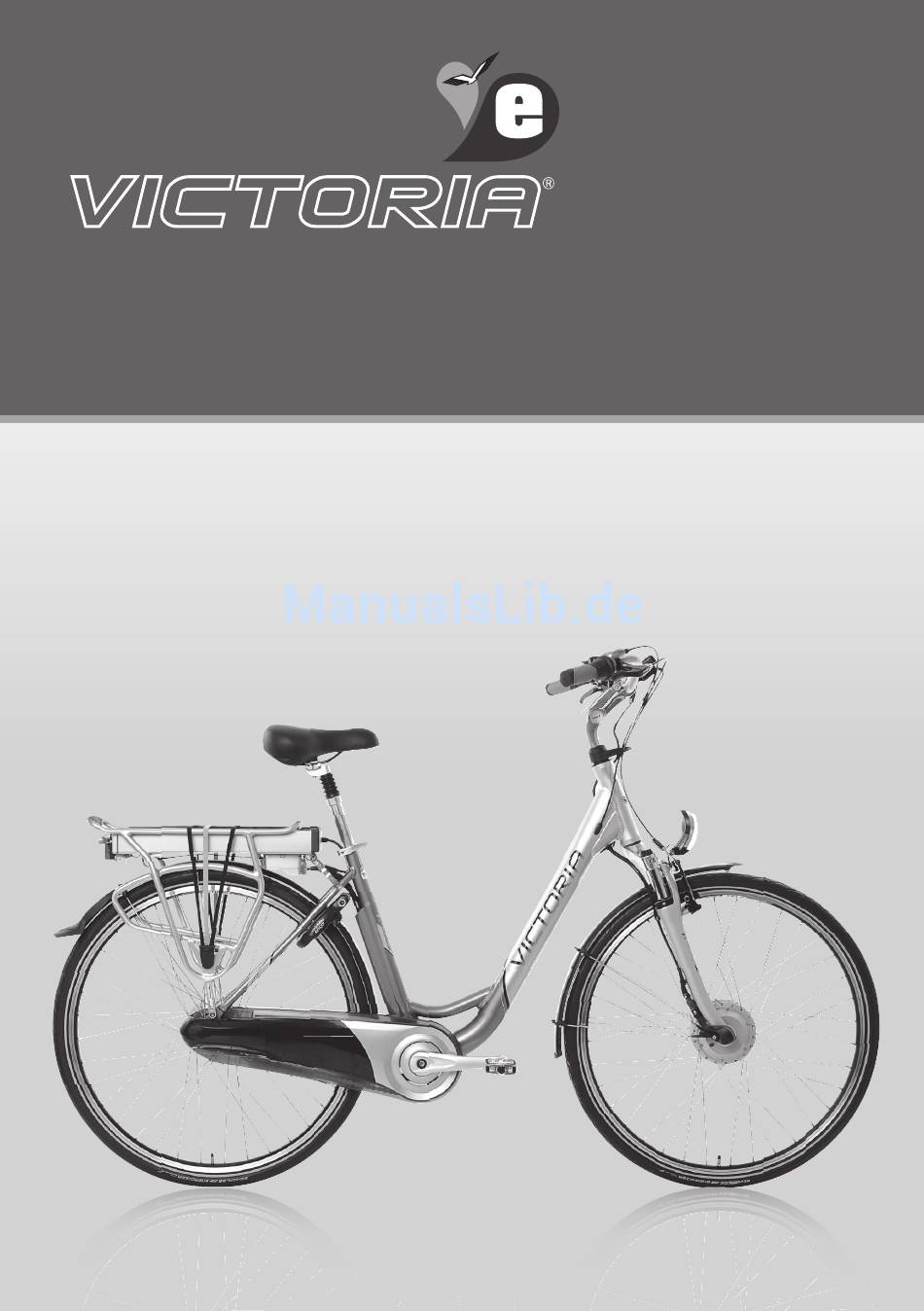

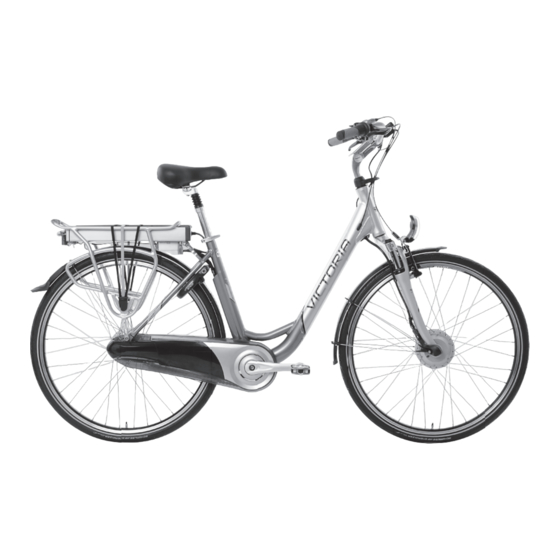

- Seite 1 Bedienungsanleitung zum TranzX System VICTORIA Friesland...
-
Seite 2: Einführung
Leistungsfähigkeit führen und damit natürlich auch den Fahrspaß mindern. Bitte lesen Sie deshalb vor der ersten Fahrt diese Bedienungsanleitung aufmerksam durch und befolgen Sie die Montageanleitung Schritt für Schritt. Nur so ist gewährleistet, dass Sie Ihr neues VICTORIA Friesland auch jeden Tag in vollen Zügen genießen können. -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Einführung ............................2 Technische Daten ..........................4 Eigenschaften der elektrischen Anlage ....................5 Reichweite ............................. 6 Einzelteile ............................7 Display ............................8 Montageanleitung ......................... 10 Akku aufl aden ..........................13 Pfl ege des Akkus ........................... 14 Garantiebedingungen ........................15 Häufi g gestellte Fragen ........................ -
Seite 4: Technische Daten
Technische Daten Rahmen Aluminium 6061 T6 26“ Damen (49cm) und 28“ Damen (49 oder 53 cm) Räder 26“ oder 28“ vorne und hinten Reifen Schwalbe Energizer 40x622 Schaltung 7-Gang SHIMANO „Nexus“ Beleuchtung BASTA Sprint LED-Scheinwerfer Spanninga LED-Rücklicht (Beleuchtung wird durch den Akku gespeist) Felgen ALEX Double wall Aluminium Motor... -
Seite 5: Funktionen Von Tranzx Pst-System
Funktionen von TranzX PST-System • Die Motorhilfe setzt erst ein, wenn der Fahrer pedaliert und schaltet sich aus, wenn er aufhört zu treten • Perfektes Zusammenwirken zwischen der Trittkraft des Fahrers und der Motorunterstützung • Souveränes Fahrgefühl • Kräftige Unterstützung beim Losfahren • Kräftige Unterstützung bei niedriger Geschwindigkeit • Kräftige Unterstützung auch bei zügiger Fahrt • Trittunterstützung nimmt bis zur höchsten Unterstützung von 25 km/h langsam ab • Erfüllt alle europäischen Vorschriften und Gesetzesbestimmungen, gilt jedoch als Fahrrad und nicht als Moped • Die Beleuchtung wird auf dem Display eingeschaltet • Trittkraftsensor: patentiertes Drehmomentmesssystem • Großes LCD-Display mit Anzeige der aktuellen Geschwindigkeit der aktuellen Fahrstrecke, der Gesamtstrecke, des Akku-Ladezustands und der 3 Fahrstufen • Fahrstufen 1 = Eco / 2 = Normal / 3 = Power • Schaltempfehlung: Schalten Sie zum Anfahren in den 2. oder 3. Gang. Das entlastet den Antrieb, sorgt für eine höhere Reichweite und Sie fahren ohne große Kraftanstrengung an. -
Seite 6: Reichweite
Reichweite Die Reichweite entspricht der Entfernung, die mit einem vollen Akku zurückgelegt werden kann. Sie hängt von verschiedenen Faktoren, wie der gewählten Fahrstufe (Eco, Normal oder Power), dem Reifendruck, der gefahrenen Geschwindigkeit, dem Gewicht des Fahrers oder auch dem gewählten Gang ab. Bei starkem Gegenwind oder bei Stadtfahrten wird die Reichweite ebenso verringert, wie bei niedrigen Temperaturen und einem höheren Lebensalter des Akkus. -
Seite 7: Einzelteile
Einzelteile Display Motorsteuerung Akku Trittbewegungssensor Motor... -
Seite 8: Display
Display Aktuelle Geschwindigkeit Fahrgeschwindigkeit in km/h. Betriebsschalter Ein- oder Ausschalten der Unterstützungsleistung Fahrstufenanzeige a. Eco = leichte Unterstützung für große Reichweite b. Normal = mittlere Unterstützung für normale Fahrbedingungen c. Power = starke Unterstützung bei Steigungen und Gegenwind Gesamtstrecke / Aktuelle Strecke • die Gesamtstrecke wird bei Stillstand angezeigt • die aktuelle Strecke wird während der Fahrt angezeigt • ist der Akku an das Ladegerät angeschlossen, wird die aktuelle Streckenanzeige automatisch wieder auf 0 gestellt • die maximale Anzeige beträgt 99 999 km. Nach Erreichen dieser... - Seite 9 Display Akku laden • Jeder Balken ( ) deutet einen Teil der gesamten Akkuladung an Werden 5 Balken angezeigt ( ), bedeutet dies, dass der Akku voll geladen ist • Beginnt der letzte Balken zu blinken, beträgt die Restladung noch 10%. Dies ist das Zeichen, dass der Akku wieder aufgeladen werden muss. Wenn im Akkusymbol kein Balken mehr angezeigt wird ( ), ist der Akku leer und der Hilfsmotor unterstützt nicht mehr ...
-
Seite 10: Montageanleitung
Montageanleitung Einstellung des Lenkers 1. Bewegen Sie den kleinen grauen Hebel auf dem Vorbau nach vorne, um den großen Hebel des Vorbaus öffnen zu können (Abb. 1a). 2. Lösen Sie die Inbusschraube im Schaft durch Drehen, (Abb. 1b). Stellen Sie die richtige Höhe des Lenkers ein und drehen Sie die Inbusschraube wieder fest. -
Seite 11: Montage Des Sattels Und Der Sattelstütze
Montageanleitung Montage des Sattels und der Sattelstütze 1. Öffnen Sie den Schnellspanner um die Spannung der Sitzrohrklemme zu verringern (Abb. 3a). 2. Achten Sie darauf, dass Sie die Sattelstütze nicht weiter als bis zur Markierung herausziehen (Abb. 3b). 3. Nach dem Erreichen der gewünschten Sattelhöhe schließen Sie den Schnellspanner wieder (Abb. 3c). Abb. -
Seite 12: Akku Im Gepäckträger Arretieren
Montageanleitung Akku im Gepäckträger arretieren 1. Drehen Sie den Schlüssel nach links und öffnen Sie das Aluminiumgehäuse (Abb. 4a und Abb. 4b). 2. Schieben Sie den Akku in das Gehäuse, (Abb. 4c). Abb. 4a Abb. 4b Abb. 4c... -
Seite 13: Akku Aufladen
Feuer kommen. • Überzeugen Sie sich davon, dass die Betriebsspannung des Ladegeräts mit der Netzspannung übereinstimmt. • Öffnen Sie die Abdeckung der Steckverbindung und schließen Sie das Ladegerät an (Abb. 6). • Achten Sie beim ersten Aufladen des Akkus in Ihrem VICTORIA Friesland darauf, dass dieser mindestens 6 Stunden lang geladen wird. • Laden Sie Ihren Akku nach Möglichkeit immer außerhalb des VICTORIA Frieslands (Abb. 6). Hinweis: Wenn Sie den Akku vollständig aufgeladen und den Stecker aus dem Akku gezogen haben, warten Sie noch 1 Minute, bevor Sie das Display einschalten. -
Seite 14: Pflege Des Akkus
Pflege des Akkus Der Akku muss mindestens alle drei Monaten geladen werden! Wird der Akku nicht mindestens einmal innerhalb dieser Zeit aufgeladen, verfällt die Garantie. Wird der Akku regelmäßig geladen, hat er eine längere Lebensdauer, liefert eine höhere Leistung und das Risiko von Schäden ist geringer. Empfehlungen für die Lagerung und die Benutzung • Ein Akku muss vor der Benutzung aufgeladen sein. -
Seite 15: Garantiebedingungen
Garantiebedingungen 5 Jahre Garantie Auf den Rahmen 2 Jahre Garantie Auf alle sonstigen Teile des Fahrrads, die keinem üblichen Verschleiß unterliegen sowie auf alle elektrischen Teile, Steuerungen, den LCD-Display, das Ladegerät und den Trittkraftsensor. Die Garantie erlischt sofort, wenn versucht wird, diese Teile auseinander zu nehmen. -
Seite 16: Häufig Gestellte Fragen
Wie schnell können Sie mit dem VICTORIA Friesland fahren? Gesetzlich ist die Höchstgeschwindigkeit für ein Fahrrad mit Hilfsmotor auf 25 km/h festgelegt. Bis zu dieser Höchstgeschwindigkeit wird die Trethilfe allmählich schwächer. Natürlich können Sie mit Ihrem VICTORIA Friesland schneller als 25 km/h fahren, allerdings nur mit eigener Muskelkraft. - Seite 17 Kann ich einen Kinder- oder Hundeanhänger an mein VICTORIA Friesland anhängen? Die meisten Kinder- und Hundeanhänger eignen sich für das VICTORIA Friesland. Alle Anhänger, deren Kupplung an der Hinterachse eines Fahrrads befestigt werden müssen, sind für das VICTORIA Friesland zulässig.
-
Seite 18: Störungen Beseitigen
Störungen beseitigen Störungscode-Nr. erscheint im Display Störungscode 1 Störungscode 5 Störungscode 4 Störungscode 1 Der Motor-Geschwindigkeitssensor funktioniert nicht einwandfrei. Der Radnabenmotor erzeugt Vibrationen und laute Geräusche. Störungscode 4 Der Trittbewegungssensor bei der Tretkurbel funktioniert nicht. Die Trittunterstützung arbeitet nur noch 1 bis 2 Minuten. Störungscode 5 Der Motordrehzahlsensor funktioniert nicht ordnungsgemäß. - Seite 19 Störungen beseitigen Das Display zeigt nichts an! Prüfen Sie die Sicherung des Akkus, (Abb. 5a). Prüfen Sie den einwandfreien Anschluss der Steckverbindung des Displays (Abb. 9c) Prüfen Sie, ob der Akku nicht leer und noch in Ordnung ist. Abb. 5a Abb.
-
Seite 20: Hinweise Für Ihre Sicherheit
1. Lesen Sie die Bedienungsanleitung ruhig durch und achten Sie darauf, dass Sie sie gut verstehen. Machen Sie sich mit der Benutzung des VICTORIA Friesland vertraut. 2. Inspizieren Sie das VICTORIA Friesland vor jedem Gebrauch auf lose und/oder beschädigte Teile. Wenn Sie lose und/oder beschädigte Teile feststellen, beseitigen Sie diese Mängel und führen Sie die erforderlichen Korrekturen und Reparatur aus, bevor Sie mit dem VICTORIA Friesland losfahren.
