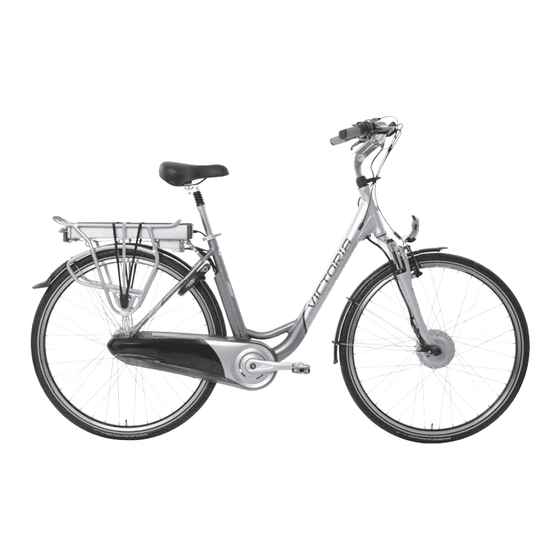

- Seite 1 Bedienungsanleitung zum TranzX System VICTORIA Niederrhein...
-
Seite 2: Einführung
Leistungsfähigkeit führen und damit natürlich auch den Fahrspaß mindern. Bitte lesen Sie deshalb vor der ersten Fahrt diese Bedienungsanleitung aufmerksam durch und befolgen Sie die Montageanleitung Schritt für Schritt. Nur so ist gewährleistet, dass Sie Ihr neues VICTORIA Niederrhein auch jeden Tag in vollen Zügen genießen können. -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Einführung ............................2 Technische Daten ..........................4 Eigenschaften der elektrischen Anlage ....................5 Reichweite ............................. 6 Einzelteile ............................7 Display ............................8 Montageanleitung ......................... 10 Akku aufl aden ..........................13 Pfl ege des Akkus ........................... 14 Garantiebedingungen ........................15 Häufi g gestellte Fragen ........................ -
Seite 4: Technische Daten
Technische Daten Rahmen Aluminium 6061 T6 26 Zoll Damen (49cm) und 28 Zoll Damen (49 und 53cm) Räder 26“ oder 28“ vorne und hinten Reifen Schwalbe Energizer 40x622 Schaltung 8-Gang SHIMANO „Nexus“ Beleuchtung BASTA Sprint LED-Scheinwerfer Spanninga LED-Rücklicht (Beleuchtung wird durch den Akku gespeist) Felgen ALEX Double wall Aluminium Motor... -
Seite 5: Funktionen Von Tranzx Pst-System
Funktionen von TranzX PST-System • Echte Trittkraftunterstützung • Die Motorhilfe setzt erst ein, wenn der Fahrer pedaliert und schaltet sich aus, wenn er aufhört zu treten • Perfektes Zusammenwirken zwischen der Trittkraft des Fahrers und der Motorunterstützung • Souveränes Fahrgefühl •... -
Seite 6: Reichweite
Reichweite Die Reichweite entspricht der Entfernung, die mit einem vollen Akku zurückgelegt werden kann. Sie hängt von verschiedenen Faktoren, wie der gewählten Fahrstufe (Eco, Normal oder Power), dem Reifendruck, der gefahrenen Geschwindigkeit, dem Gewicht des Fahrers oder auch dem gewählten Gang ab. Bei starkem Gegenwind oder bei Stadtfahrten wird die Reichweite ebenso verringert, wie bei niedrigen Temperaturen und einem höheren Lebensalter des Akkus. -
Seite 7: Einzelteile
Einzelteile Display Motorsteuerung Akku Trittkraftsensor Motor Trittbewegungssensor... -
Seite 8: Display
Display Restkilometeranzeige Aktuelle Geschwindigkeit Fahrgeschwindigkeit in km/h. Speedschalter + 15 % mehr Leistung Fahrstufenschalter zum Wählen der Fahrstufe (Eco / Normal / Power) Fahrstufenanzeige 1 = Eco - leichte Unterstützung für große Reichweite 2 = Normal - mittlere Unterstützung für normale Fahrbedingungen 3 = Power - starke Unterstützung bei Steigungen und Gegenwind... - Seite 9 Display Werkstatt Störungsmeldung des Systems. Bitte wenden Sie sich an Ihren Fachhändler. Fotozelle Schaltet das Licht automatisch Ein und Aus Akku laden • Jeder Balken ( ) deutet einen Teil der gesamten Akkuladung an Werden 5 Balken angezeigt ( ), bedeutet dies, dass der Akku voll geladen ist •...
-
Seite 10: Montageanleitung
Montageanleitung Einstellung des Lenkers 1. Bewegen Sie den kleinen grauen Hebel auf dem Vorbau nach vorne, um den großen Hebel des Vorbaus öffnen zu können (Abb. 1a). 2. Lösen Sie die Inbusschraube im Schaft durch Drehen, (Abb. 1b). Stellen Sie die richtige Höhe des Lenkers ein und drehen Sie die Inbusschraube wieder fest. -
Seite 11: Montage Des Sattels Und Der Sattelstütze
Montageanleitung Montage des Sattels und der Sattelstütze 1. Öffnen Sie den Schnellspanner um die Spannung der Sitzrohrklemme zu verringern (Abb. 3a). 2. Achten Sie darauf, dass Sie die Sattelstütze nicht weiter als bis zur Markierung herausziehen (Abb. 3b). 3. Nach dem Erreichen der gewünschten Sattelhöhe schließen Sie den Schnellspanner wieder (Abb. 3c). Abb. -
Seite 12: Akku Im Gepäckträger Arretieren
Abb. 4c Einstellen des Trittkraftsensors Die letzte Einstellung an Ihrem VICTORIA Niederrhein gilt dem Trittkraftsensor. Nehmen Sie das Fahrrad vom Ständer und richten Sie die Räder in Fahrtrichtung aus. Üben Sie keinen Druck auf die Pedale und den Sattel aus. -
Seite 13: Akku Aufladen
Netzspannung übereinstimmt. • Öffnen Sie die Abdeckung der Steckverbindung und schließen Sie das Ladegerät an (Abb. 6). • Achten Sie beim ersten Aufladen des Akkus in Ihrem VICTORIA Niederrhein darauf, dass dieser mindestens 6 Stunden lang geladen wird. • Laden Sie Ihren Akku nach Möglichkeit immer außerhalb des VICTORIA Niederrheins (Abb. 6). -
Seite 14: Pflege Des Akkus
Pflege des Akkus Der Akku muss mindestens alle drei Monaten geladen werden! Wird der Akku nicht mindestens einmal innerhalb dieser Zeit aufgeladen, verfällt die Garantie. Wird der Akku regelmäßig geladen, hat er eine längere Lebensdauer, liefert eine höhere Leistung und das Risiko von Schäden ist geringer. Empfehlungen für die Lagerung und die Benutzung •... -
Seite 15: Garantiebedingungen
Garantiebedingungen 5 Jahre Garantie Auf den Rahmen 2 Jahre Garantie Auf alle sonstigen Teile des Fahrrads, die keinem üblichen Verschleiß unterliegen sowie auf alle elektrischen Teile, Steuerungen, den LCD-Display, das Ladegerät und den Trittkraftsensor. Die Garantie erlischt sofort, wenn versucht wird, diese Teile auseinander zu nehmen. -
Seite 16: Häufig Gestellte Fragen
Wie schnell können Sie mit dem VICTORIA Niederrhein fahren? Gesetzlich ist die Höchstgeschwindigkeit für ein Fahrrad mit Hilfsmotor auf 25 km/h festgelegt. Bis zu dieser Höchstgeschwindigkeit wird die Trethilfe allmählich schwächer. Natürlich können Sie mit Ihrem VICTORIA Niederrhein schneller als 25 km/h fahren, allerdings nur mit eigener Muskelkraft. - Seite 17 Kann ich einen Kinder- oder Hundeanhänger an mein VICTORIA Niederrhein anhängen? Die meisten Kinder- und Hundeanhänger eignen sich für das VICTORIA Niederrhein. Alle Anhänger, deren Kupplung an der Hinterachse eines Fahrrads befestigt werden müssen, sind für das VICTORIA Niederrhein zulässig.
-
Seite 18: Störungen Beseitigen
Störungen beseitigen Störungscode-Nr. erscheint im Display Störungscode 1 Störungscode 5 Störungscode 2/3 Störungscode 4 Störungscode 1 Der Motor-Geschwindigkeitssensor funktioniert nicht einwandfrei. Der Radnabenmotor erzeugt Vibrationen und laute Geräusche. Störungscode 2 Kabelbruch im Trittkraftsensor. Die Tritthilfe wird ausgeschaltet. Störungscode 3 Kurzschluss im Trittkraftsensor. Die Tritthilfe wird ausgeschaltet. Störungscode 4 Der Trittbewegungssensor bei der Tretkurbel funktioniert nicht. - Seite 19 Störungen beseitigen Die Unterstützungsleistung harmoniert nicht mit der Trittkraft des Fahrers! 1. Halten Sie das Fahrrad ohne Ständer aufrecht und mit gerade ausgerichteten Rädern. Üben Sie keinen Druck auf die Pedale aus. Stellen Sie den Trittkraftsensor neu ein. Hierzu halten Sie den Beleuchtungsschalter mindestens 6 Sekunden lang gedrückt.
-
Seite 20: Hinweise Für Ihre Sicherheit
1. Lesen Sie die Bedienungsanleitung ruhig durch und achten Sie darauf, dass Sie sie gut verstehen. Machen Sie sich mit der Benutzung des VICTORIA Niederrhein vertraut. 2. Inspizieren Sie das VICTORIA Niederrhein vor jedem Gebrauch auf lose und/oder beschädigte Teile. Wenn Sie lose und/oder beschädigte Teile feststellen, beseitigen Sie diese Mängel und führen Sie die erforderlichen Korrekturen und Reparatur aus, bevor Sie mit dem VICTORIA Niederrhein losfahren.
