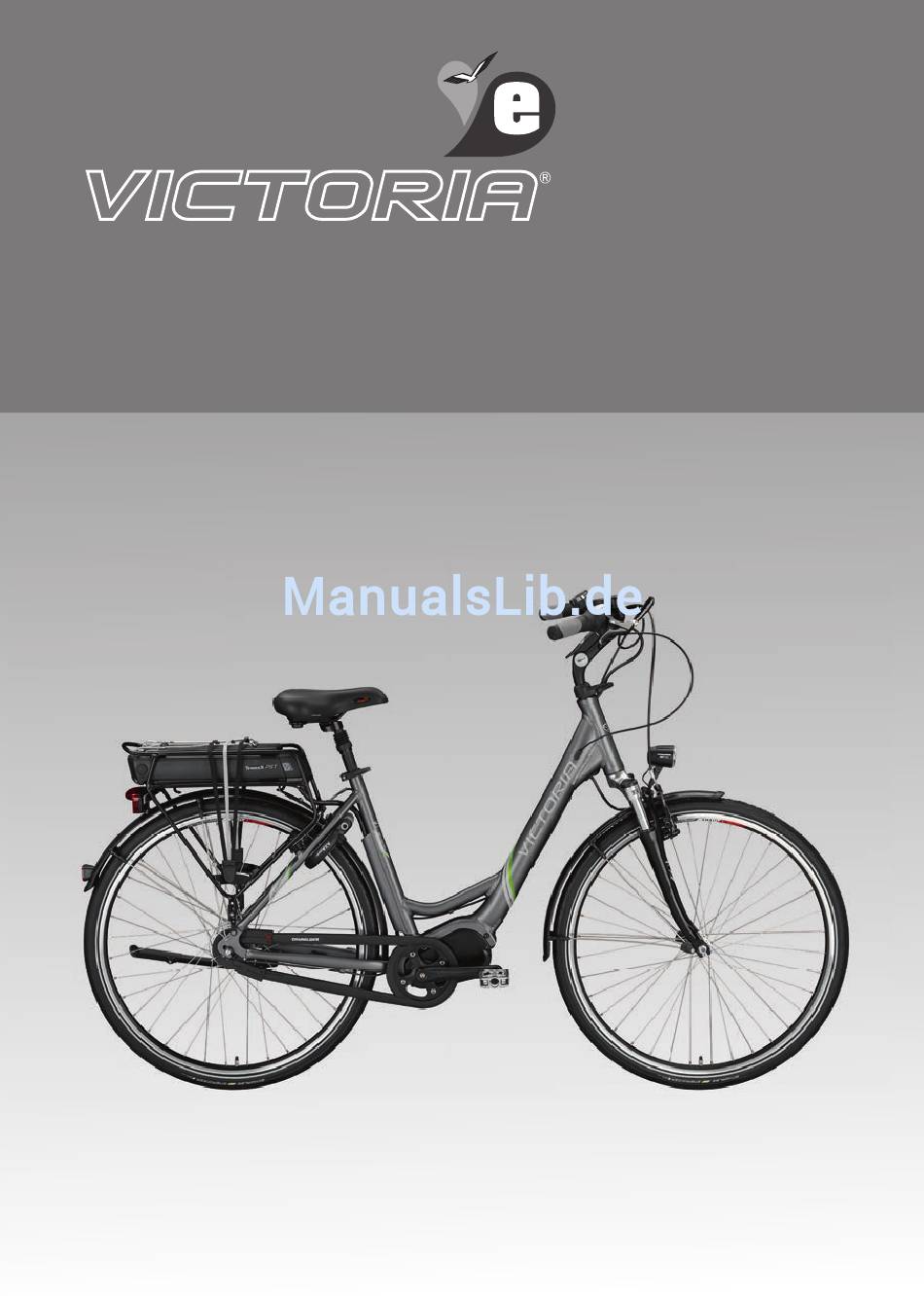

- Seite 1 Bedienungsanleitung zum Tranz X System VICTORIA Schönau...
-
Seite 2: Einführung
Einführung TranzX Power Support Technology für Fahrräder mit elektronischer Tretunterstützung Herzlichen Glückwunsch zum Kauf Ihres TranzX PST E-Bikes. Schon bald genießen Sie viele Kilometer komfortablen Fahrgefühls, denn das TranzX PST-Antriebssystem bietet eine perfekte Kombination aus zusätzlicher Motorunterstützung und dem herkömmlichen „In-die- Pedale-treten“. -
Seite 3: Inhaltsverzeichnis
Inhalt Funktionen ..................... 3 Ihr TranzX PST E-Bike ................4 Montageanleitung ................5-7 Das Display ................... 8 Dynamisches Diagnose System ............... 9 Wie lade ich den Akku auf? ..............10 Akkupfl ege ..................11 Faktoren für die Reichweite ..............12 Gewährleistungsbestimmungen ............. -
Seite 4: Funktionen
Funktionen von TranzX PST • Elektronische Tretunterstützung Der Motor unterstützt nur, solange Sie treten und stoppt wenn Sie aufhören zu treten. • • Perfekte Kombination aus zusätzlicher Motorunterstützung und dem herkömmlichen In-die-Pedale-treten. • 1:1 – Resonanz der Systemunterstützung auf den Tritt des Fahrers garantiert eine perfekte Synergie •... -
Seite 5: Ihr Tranzx Pst E-Bike
Ihr TranzX PST E-Bike (A) Schutzblech (J) Lenker (B) Rücklicht (K) Vorderlicht (C) Gepäckträger (L) Gabel (D) Batterie (M) Motor (E) Sattel (N) Pedale (F) Federsattelstütze (O) Kurbel (G) Controller (P) BB-Sensor (I) Display (Q) RPM-Sensor (R) Bediengerät... -
Seite 6: Montageanleitung
Montageanleitung • Kreuzschlitzschraubendreher • Inbusschlüssel 4mm, 5mm, 6mm • Maulschlüssel 8mm, 9mm, 10mm, 13mm, 14mm, 15mm & 19mm • Seitenschneider Auspacken Entfernen Sie vorsichtig alle Verpackungsmaterialien vom Fahrrad und überprüfen Sie, ob etwaige Transportschäden aufgetreten sind. Vorderrad Entfernen Sie den Gabelschutz (Abb. 1). Stecken Sie das Vorderrad in die Frontgabel. Ziehen Sie die 15mm Muttern auf beiden Seiten leicht fest. -
Seite 7: Befestigen Sie Die Kabelhalterung Oberhalb Des Steuersatzes (Abb
Lenkerzusammenbau (Die Abbildungen können vom Modell abweichen) 1. Befestigen Sie die Kabelhalterung oberhalb des Steuersatzes (Abb. 6). 2. Entfernen Sie die Plastikabdeckung vom Vorbauschaft (Abb. 7). 3. Danach montieren Sie den Vorbauschaft in den Gabelschaft (Abb. 8). 4. Stellen Sie sicher, dass der Vorbauschaft nicht zu weit aus dem Schaft hervorragt. Abb. - Seite 8 Inhaltsübersicht Montageanleitung Anbau der Pedale Schrauben Sie das linke Pedal (gekennzeichnet mit „L“) durch Drehen der Pedalachse gegen den Uhrzeigersinn in die linke Kurbelstange ein. Bei der rechten Pedale („R“) drehen Sie mit der Pedalachse im Uhrzeigersinn (Abb. 14). Abb. 12 Abb.
-
Seite 9: Das Display
Das Display * Inhaltsübersicht 1. An- und Aus-Knopf 2. Auswahl Anzeige 3. Fahrmodusanzeige • Modus 1: Economy (Low) • Modus 2: Normal ( Middle) • Modus 3: Anstieg (High) 4. Gesamtkilometeranzeige 4a. Tageskilometeranzeige • Wenn das Fahrrad an ein externes Ladegerät angeschlossen wird, wird die bei dieser Ausfahrt zurückgelegte Entfernung auf „0“... -
Seite 10: Das Display / Dds
Inhaltsübersicht Das Display / DDS Abb. 18 Dynamisches Diagnose System (DDS) Das Error Code und Service Zeichen erscheint auf dem Display, wenn eine Fehlfunktion vorliegt oder vermutet wurde. Bitte prüfen Sie die angezeigte Error Code Nummer und Beschreibung und setzen Sie sich mit Ihrem Händler in Verbindung. -
Seite 11: Wie Lade Ich Den Akku Auf
Inhaltsübersicht Wie lade ich den Akku auf? Benutzen Sie nur das mitgelieferte Ladegerät. Der Gebrauch eines anderen Akkulade- gerätes macht Garantieansprüche nichtig und kann möglicherweise zu Beschädigungen am Akku, dem elektrischen System des Fahrrades und im schlimmsten Fall zu einem Brand führen. -
Seite 12: Akkupflege
Inhaltsübersicht Akkupflege Haben Sie den Akku in letzter Zeit aufgeladen? Wenn 3 Monate seit der letzten Ladung vergangen sind, laden Sie ihn wiederholt. Das regelmäßige Laden des Akkus hilft, die Lebensdauer zu erhöhen und vermeidet Beschädigungen. Wichtige Hinweise • Der Akku muss zur Benutzung geladen werden. •... -
Seite 13: Faktoren Für Die Reichweite
Inhaltsübersicht Faktoren für die Reichweite • Fahrerunterstützung Je mehr der Fahrer unterstützt, desto höher die Reichweite. • Höhenunterschied Je flacher die Fahrstrecke, desto höher die Reichweite. • Wetter Sehr kaltes Wetter kann eine Batterieentladung hervor- rufen. • Wind Fahren mit Rückenwind erhöht die Reichweite, fahren mit Gegenwind verringert die Reichweite. -
Seite 14: Gewährleistungsbestimmungen
Inhaltsübersicht Gewährleistungsbestimmungen Allgemeine Gewährleistungebestimmungen Für die genauen Gewährleistungsbestimmungen wenden Sie sich bitte direkt an den Hersteller des Fahrrads. NICHT unter diese Gewährleistung… …fallen Teile, die der normalen Abnutzung oder dem Verschleiß unterliegen und Teile, die regelmäßigen Austausch erfordern. Dazu gehören z.B. Reifen, Ketten, Zahnkränze, Bremsklötze etc.. -
Seite 15: Sensorkalibrierung
Inhaltsübersicht Sensorkalibrierung Die neuen BB-Sensoren müssen nicht mehr kalibriert werden. Sie können Ihr neues Fahrrad gleich benutzen. Abb. 23... -
Seite 16: Abschlußkontrolle
Inhaltsübersicht Abschlusskontrolle Nach Fertigstellung des Zusammenbaus führen Sie bitte einige letzte Schritte durch: 1. Überprüfen Sie, ob alle Schrauben fest angezogen sind, 2. die Reifen mit dem richtigen Druck gefüllt sind und 3. die Bremsen funktionieren. Akkufach 1. Drehen Sie den Schlüssel gegen den Uhrzeigersinn (Abb. -
Seite 17: Häufig Gestellte Fragen (Faq)
Inhaltsübersicht Häufig gestellte Fragen (FAQ) Wie funktioniert das TranzX PST-System? Betätigen Sie einfach den Fahrmodusknopf und der Motor startet, sobald Sie in die Pedale treten und Fahrt aufgenommen haben. Er liefert genau die Unterstützung, die Sie brauchen. Was ist eine elektronische Tretunterstützung? Das System beinhaltet spezielle Sensoren, die den Mittelnmotor starten, sobald Sie in die Pedale treten und die Räder sich drehen. - Seite 18 Häufig gestellte Fragen (FAQ) Wie hoch ist die Lebensdauer des Akkus? Die Lebensdauer hängt davon ab, wie oft Sie Ihr E-Bike benutzen und wie hoch die Entladung ist. Normalerweise können Sie Ihren Akku 500 mal wieder aufladen bevor Sie einen Neuen brauchen.
-
Seite 19: Problembehandlung
Inhaltsübersicht Problembehandlung Das Display zeigt nichts an? Überprüfen Sie die Sicherung des Akkus (Abb. 27) und das Versorgungskabel des Displays (Abb. 28). Stellen Sie sicher, dass der Akku funktioniert bzw. nicht komplett leer ist. Abb. 27 Abb. 28 Das Display zeigt nicht die derzeitige Geschwindigkeit an oder die Geschwindigkeitsanzeige ändert sich andauernd? Kontaktieren Sie Ihren Händler Auf dem Display leuchtet das „Akku leer - Zeichen“? -
Seite 20: Sicherheitshinweise
Sicherheitshinweise Der Sinn von Sicherheitssymbolen ist es, Ihre Aufmerksamkeit auf mögliche Gefahren zu lenken. Die Sicherheitssymbole und deren Erklärungen erfordern Ihre volle Aufmerksamkeit und das Verständnis der Aussagen. Die Sicherheitssymbole allein verhindern keine Gefahren. Die Instruktionen und Warnungen sind nicht als vorbeugende Unfallverhütung gedacht. -
Seite 21: Eg Konformitätserklärung
Endnutzer nachträglich angebrachte Teile und/oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt. Die Erklärung verliert ihre Gültigkeit, wenn das Produkt umgebaut oder verändert wird. Elektrofahrrad VICTORIA Modell Schönau Modelljahr 2013 + zugehöriges Ladegerät Hiermit erklären wir, dass nachstehend beschriebene Produke: allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG mit den zum Zeitpunkt... -
Seite 22: Ec Declaration Of Conformity
Hiermee verklaren wij, dat het hieronder vermelde product Hermed erklærer vi, at nedenstående produkt E-Bike VICTORIA Model – Friesland, Niederrhein, St. Vincent, Schönau and Snap it Modelyear 2013 + battery charger Elektro-fiets VICTORIA Modell Friesland, Niederrhein, St. Vincent, Schönau en Snap it...
