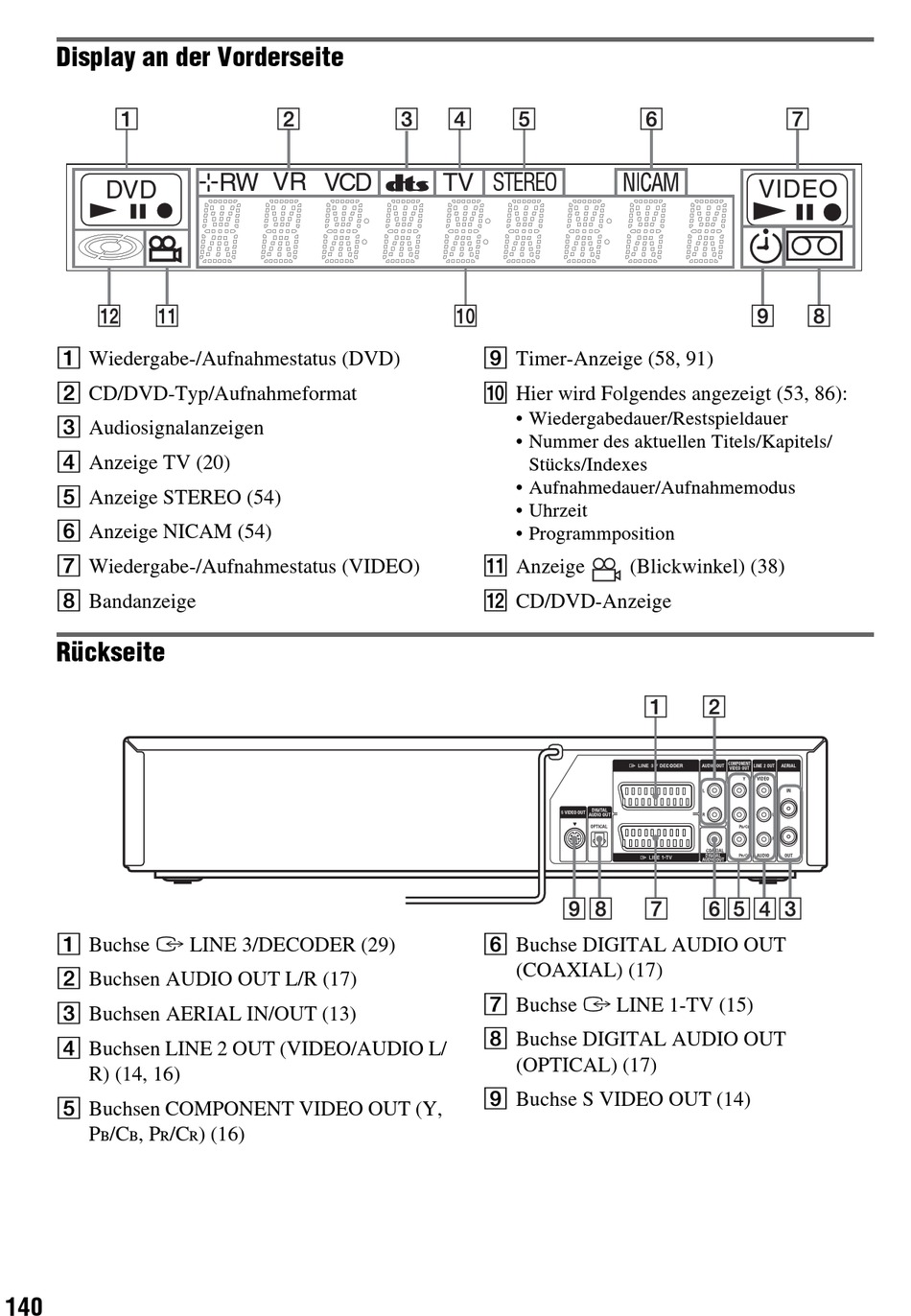

Display an der Vorderseite
DVD
A Wiedergabe-/Aufnahmestatus (DVD)
B CD/DVD-Typ/Aufnahmeformat
C Audiosignalanzeigen
D Anzeige TV (20)
E Anzeige STEREO (54)
F Anzeige NICAM (54)
G Wiedergabe-/Aufnahmestatus (VIDEO)
H Bandanzeige
Rückseite
A Buchse i LINE 3/DECODER (29)
B Buchsen AUDIO OUT L/R (17)
C Buchsen AERIAL IN/OUT (13)
D Buchsen LINE 2 OUT (VIDEO/AUDIO L/
R) (14, 16)
E Buchsen COMPONENT VIDEO OUT (Y,
P /C , P /C
B B R
140
RW VR VCD
) (16)
R
STEREO
TV
I Timer-Anzeige (58, 91)
J Hier wird Folgendes angezeigt (53, 86):
• Wiedergabedauer/Restspieldauer
• Nummer des aktuellen Titels/Kapitels/
Stücks/Indexes
• Aufnahmedauer/Aufnahmemodus
• Uhrzeit
• Programmposition
K Anzeige
L CD/DVD-Anzeige
F Buchse DIGITAL AUDIO OUT
(COAXIAL) (17)
G Buchse i LINE 1-TV (15)
H Buchse DIGITAL AUDIO OUT
(OPTICAL) (17)
I Buchse S VIDEO OUT (14)
VIDEO
(Blickwinkel) (38)
