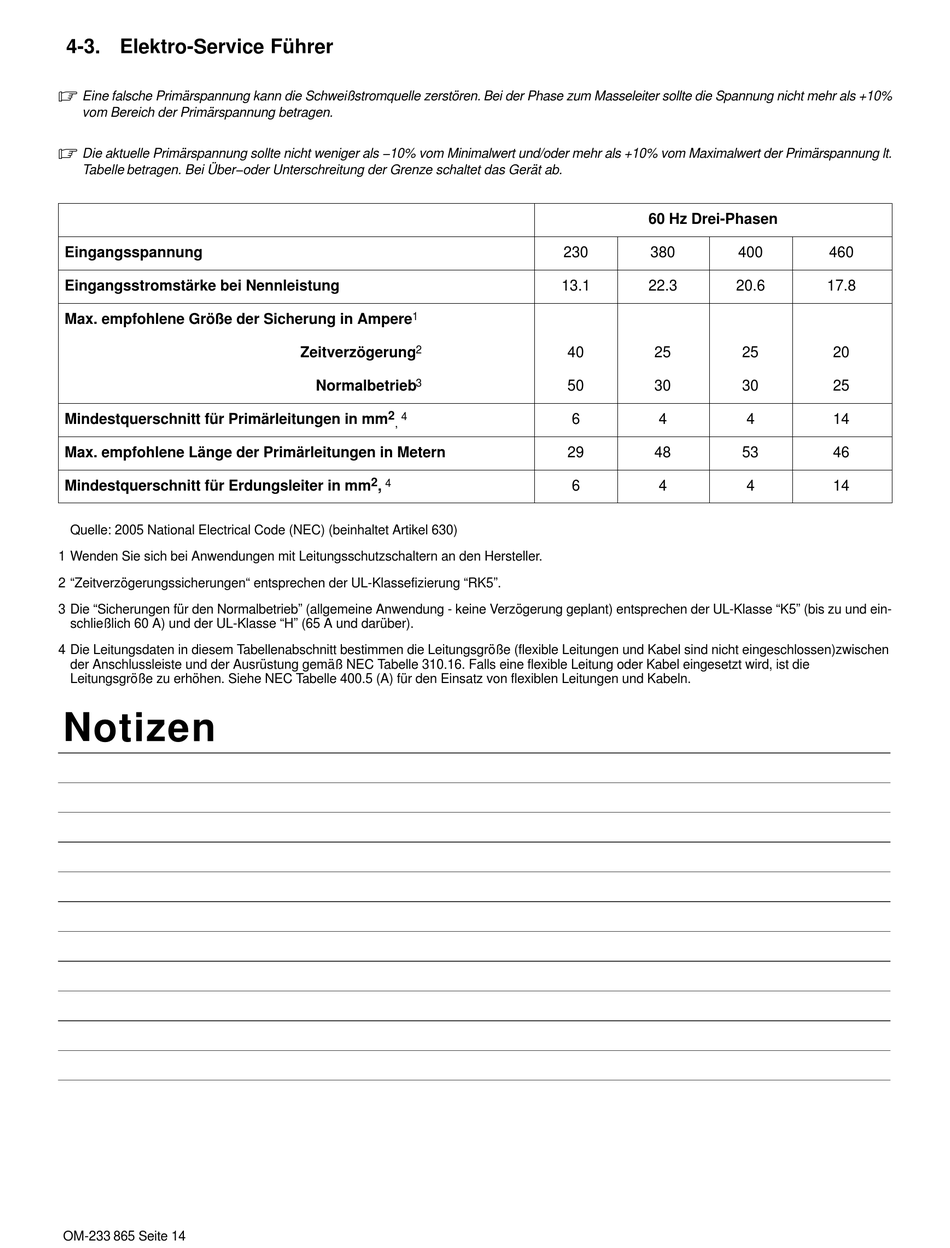

4-3. Elektro-Service Führer
.
Eine falsche Primärspannung kann die Schweißstromquelle zerstören. Bei der Phase zum Masseleiter sollte die Spannung nicht mehr als +10%
vom Bereich der Primärspannung betragen.
.
Die aktuelle Primärspannung sollte nicht weniger als −10% vom Minimalwert und/oder mehr als +10% vom Maximalwert der Primärspannung lt.
Tabelle betragen. Bei Über−oder Unterschreitung der Grenze schaltet das Gerät ab.
Eingangsspannung
Eingangsstromstärke bei Nennleistung
Max. empfohlene Größe der Sicherung in Ampere
Mindestquerschnitt für Primärleitungen in mm
Max. empfohlene Länge der Primärleitungen in Metern
Mindestquerschnitt für Erdungsleiter in mm
Quelle: 2005 National Electrical Code (NEC) (beinhaltet Artikel 630)
1 Wenden Sie sich bei Anwendungen mit Leitungsschutzschaltern an den Hersteller.
2 "Zeitverzögerungssicherungen" entsprechen der UL-Klassefizierung "RK5".
3 Die "Sicherungen für den Normalbetrieb" (allgemeine Anwendung - keine Verzögerung geplant) entsprechen der UL-Klasse "K5" (bis zu und ein-
schließlich 60 A) und der UL-Klasse "H" (65 A und darüber).
4 Die Leitungsdaten in diesem Tabellenabschnitt bestimmen die Leitungsgröße (flexible Leitungen und Kabel sind nicht eingeschlossen)zwischen
der Anschlussleiste und der Ausrüstung gemäß NEC Tabelle 310.16. Falls eine flexible Leitung oder Kabel eingesetzt wird, ist die
Leitungsgröße zu erhöhen. Siehe NEC Tabelle 400.5 (A) für den Einsatz von flexiblen Leitungen und Kabeln.
Notizen
OM-233 865 Seite 14
1
2
Zeitverzögerung
3
Normalbetrieb
2
4
,
2
4
,
60 Hz Drei-Phasen
230
380
400
13.1
22.3
20.6
40
25
50
30
6
4
29
48
6
4
460
17.8
25
20
30
25
4
14
53
46
4
14
