1 Lautsprecheranschlüsse
Stromanschluss
2
3 Zustandsanzeige
4 Cinch Eingänge
5 Input Levelregler
6 Bias Setting
7 Bypass Schalter
High Pass Regler *
8
(Subsonic)
9 Low Pass Regler *
10 Phase Shift Regler
11 Remote Control Eingang
* Um einen Bandpass einzustellen, müssen Low Pass und High Pass Filter eingeschaltet sein.

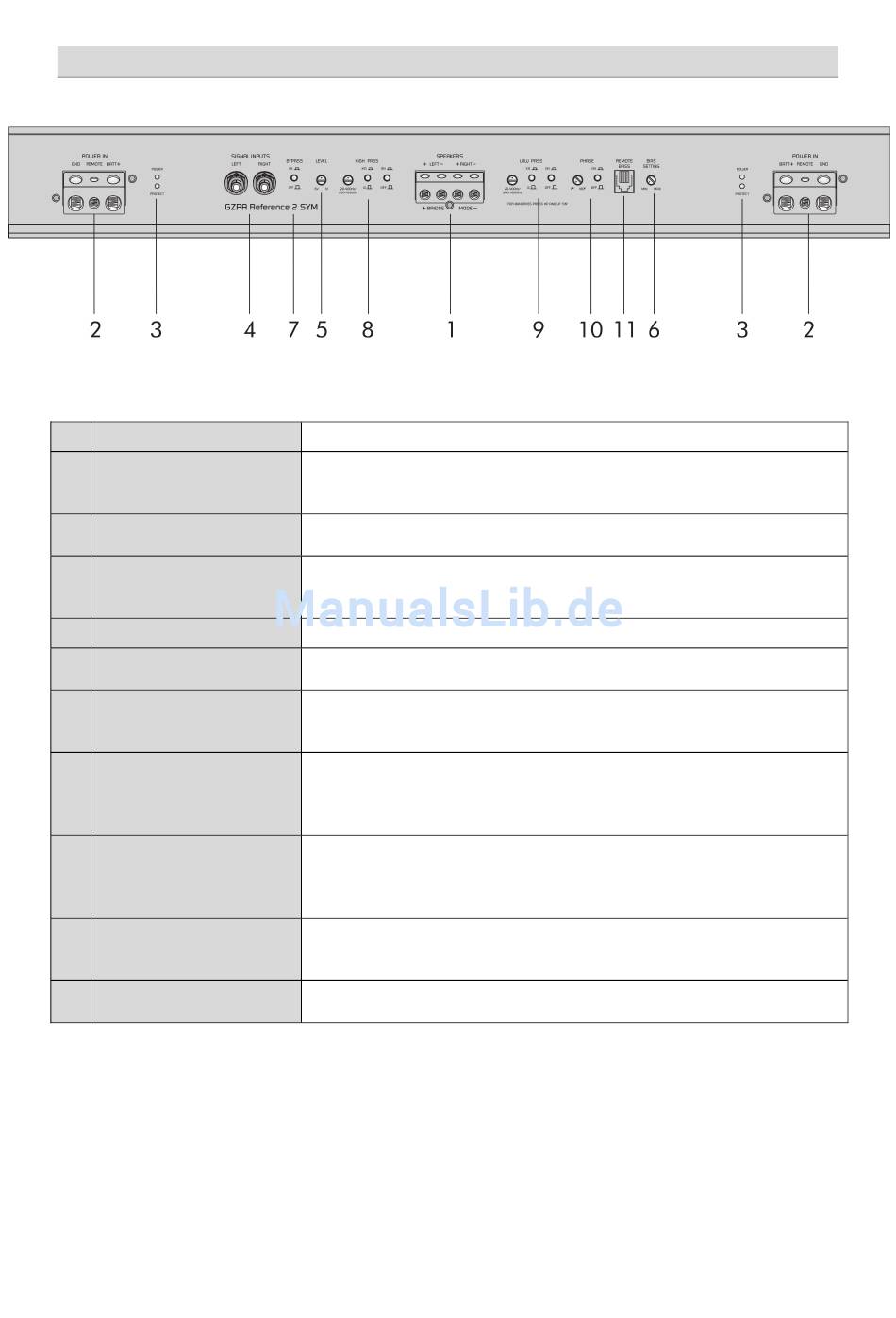

Einstellungen und Funktionen

Zum Anschluss der Lautsprecher
GND -> Masse Anschluss
REMOTE -> Remote-Anschluss
BATT+ -> +12 Volt
WEIß – OK
ROT – Fehler
An diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um Störungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel, wie z.B. die Ground Zero GZCC Reference Cinch-Kabel.
Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
Einstellen des Bias von Class AB -> nahezu Class A
(Details auf Seite 4)
Mit diesem Schalter werden sämtliche Filter und Schalter außer Betrieb
gesetzt. Der Klang wird hiermit erheblich verbessert. Lediglich der Bias-
und Level-Regler sind noch in Funktion.
Schalten Sie den Filter ein (ON) und justieren Sie die variable HPF
Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
X1: 20 – 400 Hz
X10: 200 – 4000 Hz
Schalten Sie den Filter ein (ON) und justieren Sie die variable LPF
Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
X1: 20 – 400 Hz
X10: 200 – 4000 Hz
Bei On-Stellung des Schalters ermöglicht dieser Regler, die Phase am
Lautsprecher-Ausgang von 0 – 180° einzustellen. Der Lowpass muss
eingeschaltet sein, damit der Phase Shift genutzt werden kann.
Zum Anschluss des Bass Lautstärkereglers. Der Lowpass muss
eingeschaltet sein, damit der Bass Lautstärkeregler genutzt werden kann.
5
