Ground Zero GZPA Reference 2 SYM Anleitung

Reference-series verstärker
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
REFERENCE-SERIES
VERSTÄRKER

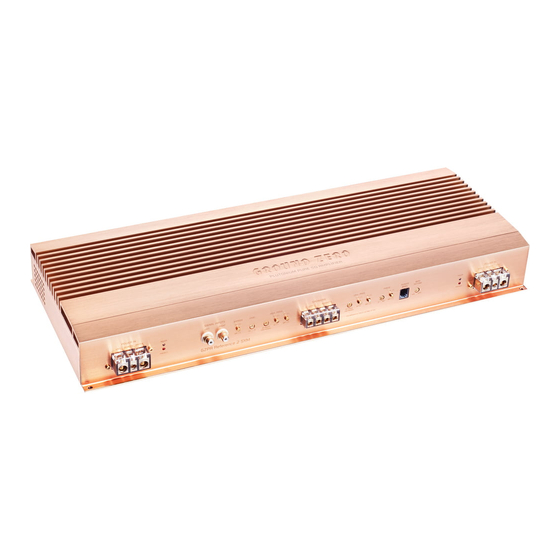

GZPA Reference 2 SYM
•
High-End Pure SQ Verstärker
•
1 Ohm stabil Stereo / 2 Ohm gebrückt
•
Symmetrischer Dual-Mono Aufbau
•
Abgeschirmtes und getrenntes Dual-Netzteil
•
Stufenlos regelbares Bias Setting Class AB -> nahezu Class A
•
Phaseshift regelbar 0 – 180°
•
Hochpass / Subsonic regelbar 20 – 400 / 200 – 4000 Hz
•
Tiefpass regelbar 20 – 400 / 200 – 4000 Hz
•
Bandpass regelbar 20 – 4000 Hz
•
Bypass-Funktion zur Umgehung sämtlicher Filter
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Einschalt- und Schutzanzeige
•
Bass Lautstärkeregler
•
Überhitzungs-, Überspannungs-, und Kurzschluss Schutz
•
Temperaturabhängig gesteuerte Lüfter
•
Plexiglas Bodenplatte
•
Weiße LED Innenbeleuchtung
•
Selektierte High-End SANKEN® Transistoren
•
Ground Zero exklusive Mundorf Mcap® Kondensatoren
•
Kupfer-eloxierter Aluminium Strangguss-Kühlkörper
ANLEITUNG
Ausstattungsmerkmale
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ground Zero GZPA Reference 2 SYM

Inhaltszusammenfassung für Ground Zero GZPA Reference 2 SYM

  • Seite 1 • Einschalt- und Schutzanzeige • Bass Lautstärkeregler • Überhitzungs-, Überspannungs-, und Kurzschluss Schutz • Temperaturabhängig gesteuerte Lüfter • Plexiglas Bodenplatte • Weiße LED Innenbeleuchtung • Selektierte High-End SANKEN® Transistoren • Ground Zero exklusive Mundorf Mcap® Kondensatoren • Kupfer-eloxierter Aluminium Strangguss-Kühlkörper...

  • Seite 2: Benötigte Materialien Und Werkzeuge Zur Installation

    Vorwort Vielen Dank, dass Sie sich für dieses Ground Zero Produkt entschieden haben. In der Plutonium Reference Line finden Sie ausschließlich selektierte High-End Produkte für allerhöchste Klang- und Qualitätsansprüche. Bei der GZPA Reference 2 SYM handelt es sich um eine High-End 2-Kanal Endstufe im Dual-Mono Layout.

  • Seite 3: Einstellung Des Audiopegels

    +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Bei einem Defekt der Gerätesicherung ist zu beachten, dass die GZPA Reference 2 SYM über 2 innen-liegende 120 Ampere Mini-ANL Sicherungen verfügt. Um diese zu ersetzen, muss die Plexiglas-Abdeckung mittels eines Kreuzschlitz-Schraubendrehers vorsichtig entfernt werden.

  • Seite 4: Einstellung Des Bias

    Einstellung des BIAS Das Bias-Setting beeinflusst den Arbeitsmode des Verstärkers. Es lässt sich von MIN > Class AB stufenlos zu MAX > nahezu Class A regeln. Im ~Class A Betrieb klingt der Verstärker wärmer, im Class AB Betrieb eher knackig und direkt. Im Class A Betrieb steigt zudem auch die Stromaufnahme und die Wärmeentwicklung.

  • Seite 5: Einstellungen Und Funktionen

    An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel, wie z.B. die Ground Zero GZCC Reference Cinch-Kabel. Input Levelregler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit. Einstellen des Bias von Class AB -> nahezu Class A...

  • Seite 6: Fehlersuche

    Fehlersuche Dieser Verstärker hat Schutzfunktionen die Schäden durch unsachgemäße Bedienung oder Falschanschluss verhindern soll. Wenn das Gerät extreme Hitzeentwicklung, einen Kurzschluss oder einen niederohmigen Anschluss feststellt, leuchten die Protection LEDs und das System schaltet sich ab. Um das Problem zu prüfen, sollten Sie alle Regler zurückdrehen, die Stromversorgung abklemmen und die Installation sorgfältig auf Kurzschlüsse oder falsche Anschlüsse prüfen.
  • Seite 7 Thermal, over current, speaker short, Speaker DC protection • Temperature-sensitive controlled fan • Plexiglas bottom plate • White LED illumination inside • Selected high-end SANKEN® transistors • Ground Zero exclusive Mundorf Mcap® capacitors • Copper anodized aluminum strand cast heatsink...
  • Seite 8 Thank you for choosing this Ground Zero Product. The Reference Line stands for selected high-end products with outstanding sound-quality. The GZPA Reference 2 SYM is a high-end 2-Channel amplifier with a dual-mono layout that allows highest performance because of its separated channels.

  • Seite 9: Adjusting The Audio Level

    In case of a defective fuse, please note that the GZPA Reference 2 SYM has 2 internal 120 Ampere mini-ANL fuses. To replace them, you have to remove the Plexiglas bottom plate by using a screwdriver.
  • Seite 10 Adjusting the BIAS The BIAS-Setting controls the operation mode of the amplifier. It is continuously adjustable from MIN > Class AB to MAX > nearly Class A. The sound is warmer at ~Class A mode and more firm and direct at Class AB mode. Please note that the current consumption and the heating is higher at ~Class A mode.
  • Seite 11 Terminal for connection of the RCA wires. RCA inputs To avoid failure, please use high quality RCA wires like for example the Ground Zero GZCC Reference RCA cable. Input level controller With this controller you can adjust the input sensitivity.

  • Seite 12: Troubleshooting

    Trouble shooting This power amplifier has protection features to prevent any damages from misuse or faulty conditions. If the unit senses excessive heat, short circuited speakers or overload, the protection indicators will light, and the system will be turned off. In order to check the occurred problem, you should turn all levels down and all power off and carefully check the installation for wiring mistakes or short.
  • Seite 13 REFERENCE-SERIES Anschluss-Diagramme technische Spezifikationen Wiring-diagrams technical specifications...

  • Seite 14: Stromanschluß / Power Connection

    Stromanschluß / Power connection < < 12 Volt remote-out 12 Volt remote-out >> # Maximal 20 cm Kabellänge zwischen Hauptsicherung und Batterie / max. 8“ cable length between main-fuse and battery Stereo Anschluß / Connection 1 – 8 Ohm Brücken Betrieb / Bridge mode 2 –...
  • Seite 15 Spezifikationen / Specifications Model GZPA Reference 2 SYM RMS Power @ 4 Ω 2 x 420W (1% THD+N) 2 x 500W (10% THD+N) CEA Standard CEA-2006-A RMS Power @ 2 Ω 2 x 750W (1% THD+N) 2 x 900W (10% THD+N) CEA Standard CEA-2006-A RMS Power @ 1 Ω...
  • Seite 16 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door...
