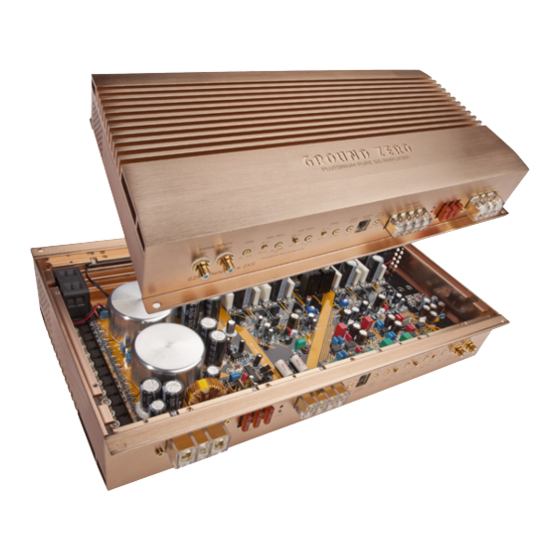

- Seite 3 Vorwort / Preface / Préface Vielen Dank, dass Sie sich für dieses Ground Zero Produkt entschieden haben. In der Plutonium Reference Line finden Sie ausschließlich selektierte High-End Produkte für allerhöchste Klang- und Qualitätsansprüche. Auf den folgenden Seiten wird ausführlich über die Funktionsweise der 2-Kanal Endstufe GZPA REFERENCE 2XS berichtet.
- Seite 4 Empfohlenes Kabel / Recommended cable / Cable Recommender • Stromkabel min. 1 x 20mm² / Power wire min. 1 x 20mm² / Câble d’alimentation min. 1 x 20 mm² • Massekabel min. 1 x 20mm² / Ground wire min. 1 x 20mm² / Câble de masse min. 1 x 20 mm² •...
- Seite 5 Planung / Planning / Planification Vor der Installation sollten Sie folgende Punkte berücksichtigen / Before beginning the installation, consider the following / Avant l’installation ces quelques points sont à prendre en consideration: Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist.
- Seite 6 Warnung / Warning / Mise en garde Bitte diese Systeme so Einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind. +12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte stellen Sie sicher, dass das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Wenn es notwendig ist eine Geräte Sicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung.
- Seite 7 Lautsprecher & RCA Anschlüsse / Speaker & RCA connection / Connexion haut parleur & et réglage 1 Kanal / 1 Channel / 1 canaux Subwoofer 4 ~ 8 Ohm Einstellung des GAIN > Eingangsempfindlichkeit / Adjusting the audio level / Régler le GAIN du Signal d’entrée Schritt 1 Inputlevel Regler GAIN mit Linksdrehung auf MIN drehen Schritt 2 Drehen sie jetzt die Lautstärke am Radio auf 2/3 der max.
-
Seite 8: Wenn Irgendetwas Nicht Funktioniert
Einstellung des BIAS / Adjusting the BIAS / Régler le BIAS Das Bias-Setting beeinflusst den Arbeitsmode des Verstärkers. Es lässt sich von MIN > Class AB stufenlos zu MAX > Class A regeln. Im Class A Betrieb klingt der Verstärker wärmer, im Class AB Betrieb eher knackig und direkt. - Seite 9 Trouble shooting / En cas… de non fonctionnement This power amplifier has protection features to prevent any damages from misuse or faulty conditions. If the unit senses excessive heat, short circuited speakers or overload, the protection indicators will light, and the system will be turned off.
-
Seite 10: Phaseshift
Technische Daten / Specifications / Données Technique Model GZPA Reference 2XS RMS Power @ 4 Ω, 1% THD / 10% THD 2 x 200W / 2 x 250W CEA Standard CEA-2006-A RMS Power @ 2 Ω, 1% THD / 10% THD 2 x 380W / 2 x 450W CEA Standard CEA-2006-A RMS Power @ 4 Ω... - Seite 11 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig...
