Verstärker
Bedienungsanleitung

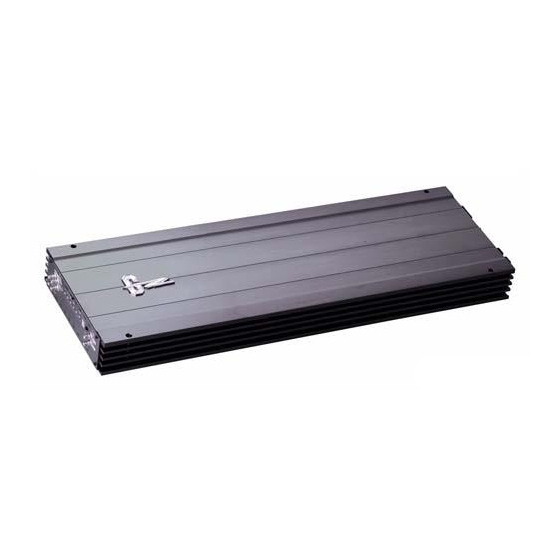

PLUTONIUM
GZPA 1.10000 SPL-HC
GZPA 2.20000SPL-HC
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke
entschieden haben.
GROUND ZERO
Unsere Kunden sind es gewöhnt, von
Technologie zu erhalten. Viel Spaß mit diesem Class-D Hochleistungsmodell.
Einführung Class-D Verstärker
Diese Class-D Mono Verstärker verhelfen Ihrer Anlage aufgrund Ihrer modernen Schaltungstechnik und sehr
hohen Effizienz zu einem beeindruckenden Klangerlebnis. Durch Digitale Schaltungstechnik im Netzteil und in der
Signalverarbeitung ist es möglich sehr hohe Leistungen aus dem zur Verfügung stehenden Strom zu erzielen. Da
durch verschiedene Filter und Schaltungen eine sehr große Leistungsausbeute erreicht wird, sind diese Verstärker
nur für tiefe Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch - und
Mitteltonsysteme eingesetzt werden.
Durch den Linkmodus ist es möglich geworden die volle Leistung von 2 Verstärkern für einen Lautsprecher zu
nutzen. Das ist besonders für eine sehr druckvolle und lebendige Wiedergabe von Musik von Vorteil.
Ausstattungsmerkmale
•
Hochstrom-Endstufen für maximale Leistung bei niedriger Betriebsspannung.
•
Class-D Design für hohe Effizienz
•
Wirkungsgrad >89%
•
Dämpfungsfaktor >200 bei 4Ω (GZPA 1.10000SPL-HC), >250 bei 4Ω (GZPA 2.20000SPL-HC)
•
Betriebsspannung: DC 10V ~16V Input
•
Linkbar mit 1 Verstärker (GZPA 1.10000SPL-HC)
•
1 Ω stabil (Linkbetrieb 2Ω) (GZPA 1.10000SPL-HC) / 2 Ω stabil (GZPA 2.20000SPL-HC)
•
6-fach Netzteil (GZPA 1.10000SPL-HC) / 12-fach Netzteil (GZPA 2.20000SPL-HC)
•
Power und Protect Anzeige
•
Variable Tiefpassweiche
•
Variabler Subsonic Filter
•
180° variabler Phase Shift
•
Aluguss Kühlkörper
•
RCA Eingänge / Ausgänge
•
Bassremote Control
•
+9dB Bassboost
•
2 x 50mm² Batterie/Masse Anschlüsse (GZPA 1.10000SPL-HC)
•
4 x 50mm² Batterie/Masse Anschlüsse (GZPA 2.20000SPL-HC)
GROUND ZERO
die beste und modernste
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Ground Zero plutonium GZPA 1.10000SPL-HC
Inhaltszusammenfassung für Ground Zero plutonium GZPA 1.10000SPL-HC
- Seite 1 Bitte sorgfältig lesen GROUND ZERO Vielen Dank, dass Sie sich für eine Endstufe der Marke entschieden haben. GROUND ZERO Unsere Kunden sind es gewöhnt, von die beste und modernste Technologie zu erhalten. Viel Spaß mit diesem Class-D Hochleistungsmodell. Verstärker Einführung Class-D Verstärker Diese Class-D Mono Verstärker verhelfen Ihrer Anlage aufgrund Ihrer modernen Schaltungstechnik und sehr...
- Seite 2 Benötigte Materialien und Werkzeuge zur Installation Einbau des Verstärkers • Kreuzschlitz Schraubendreher Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an • Bohrmaschine, 3mm Metallbohrer dem genügend Platz für die Luftzirkulation und Kühlung gibt. • Befestigungsschrauben Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren.
- Seite 3 RCA Verbindungen Linkmodus Anschluss Single-Modus GZPA 1.10000SPL-HC GZPA 1.10000SPL-HC...
- Seite 4 Anschluss Linkmodus Verstärker Anschluss GZPA 2.20000SPL-HC GZPA 1.10000SPL-HC...
-
Seite 5: Problemlösung
Anschlüsse Problemlösung Dieser Verstärker hat Ausstattungsmerkmale zum Schutz vor Beschädigungen durch falsche Bitte beachten Sie bei Abklemmen der Batterie die Angaben in der Bedienung oder Anschlüsse. Wenn der Verstärker zu heiß wird, einen Kurzschluss oder Bedienungsanleitung Ihres Fahrzeuges. Überladung feststellt, leuchten die Indikator LEDs und das System schaltet sich ab. Um das Problem zu lösen sollten Sie alle Regler herunter drehen und abschalten um dann die Anschlüsse +12V Stromanschluss auf falsche Verkabelung oder Kurzschlüsse zu überprüfen. - Seite 6 1 x 2200W 1 x 9000W CEA Standard CEA-2006-A De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke RMS power @ 2Ω Linkmode bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele...
- Seite 7 Please read before installation GROUND ZERO Thank you for selecting a Plutonium amplifier. We are providing a helpful hints list which should keep you from experiencing unnecessary shut down Amplifier Introduction Class-D Amplifier Due to their state- of- the- art technology and high efficiency, these Class-D mono amplifiers help your system to provide an impressive sound experience.
- Seite 8 Tools and materials you need Mounting your amplifier • Select a suitable location that is convenient for mounting, is accessible for wiring and has ample • Screwdriver room for air circulation and cooling. • Electric drill 1/8 carbide drill bit •...
- Seite 9 RCA Connections – Link mode Connection in single mode GZPA 1.10000SPL-HC GZPA 1.10000SPL-HC...
- Seite 10 Connection in link mode Amplifier connections GZPA 2.20000SPL-HC GZPA 1.10000SPL-HC...
-
Seite 11: Troubleshooting
Connections Trouble shooting Please read owner’s manual of your car before you disconnect the battery. This power amplifier has protection features to prevent any damages from misuse or faulty conditions. If the unit senses excessive heat, short circuited speakers or overload, the protection indicators will light, and the system will be turned off. -
Seite 12: Specifications
1 x 2200W 1 x 9000W CEA Standard CEA-2006-A De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke RMS power @ 2Ω Linkmode bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele... - Seite 13 Les Clients GROUND ZERO sont habitués à la plus récente et meilleure Technologie Ground Zero vous souhaite de passer d’agréable moment avec ces modèles à haute puissance Class D . Amplificateur Introduction Amplificateur Class-D Ces Amplificateur classes D Mono contribuent à...
- Seite 14 Matériel et Outillage nécessaires à l’ installation Installation de l’amplificateur • Tournevis à croix Choisissez l’emplacement idéal pour que le câblage soit posé sans difficulté avec un espace • Perceuse, mèche à métaux 3mm (éventuelle) suffisamment pour une circulation d’air et un refroidissement constant. •...
- Seite 15 Connexion RCA - Technique de Liaison entre 1 amplificateur Connexion - Mode Single GZPA 1.10000SPL-HC GZPA 1.10000SPL-HC...
- Seite 16 Connexion - Technique de Liaison entre 1 amplificateur Connexion GZPA 1.10000SPL-HC...
- Seite 17 Connexion En cas… de non fonctionnement L’amplificateur est equiper de protection thermique est de divers protection électronnique pour S'il vous plaît, faites attention en serrant la batterie aux indications dans le mode eviter tous dommages sur l’amplificateur en cas de surchauffe de l’amplificateur l’aisser refroidir d'emploi de votre véhicule.
-
Seite 18: Subsonic Filter
1% THD not covered by the warranty. CEA Standard CEA-2006-A Puissance max @ 2 Ω, De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke 1 x 4500W 1 x 17600W 1% THD bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele CEA Standard CEA-2006-A verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
