D

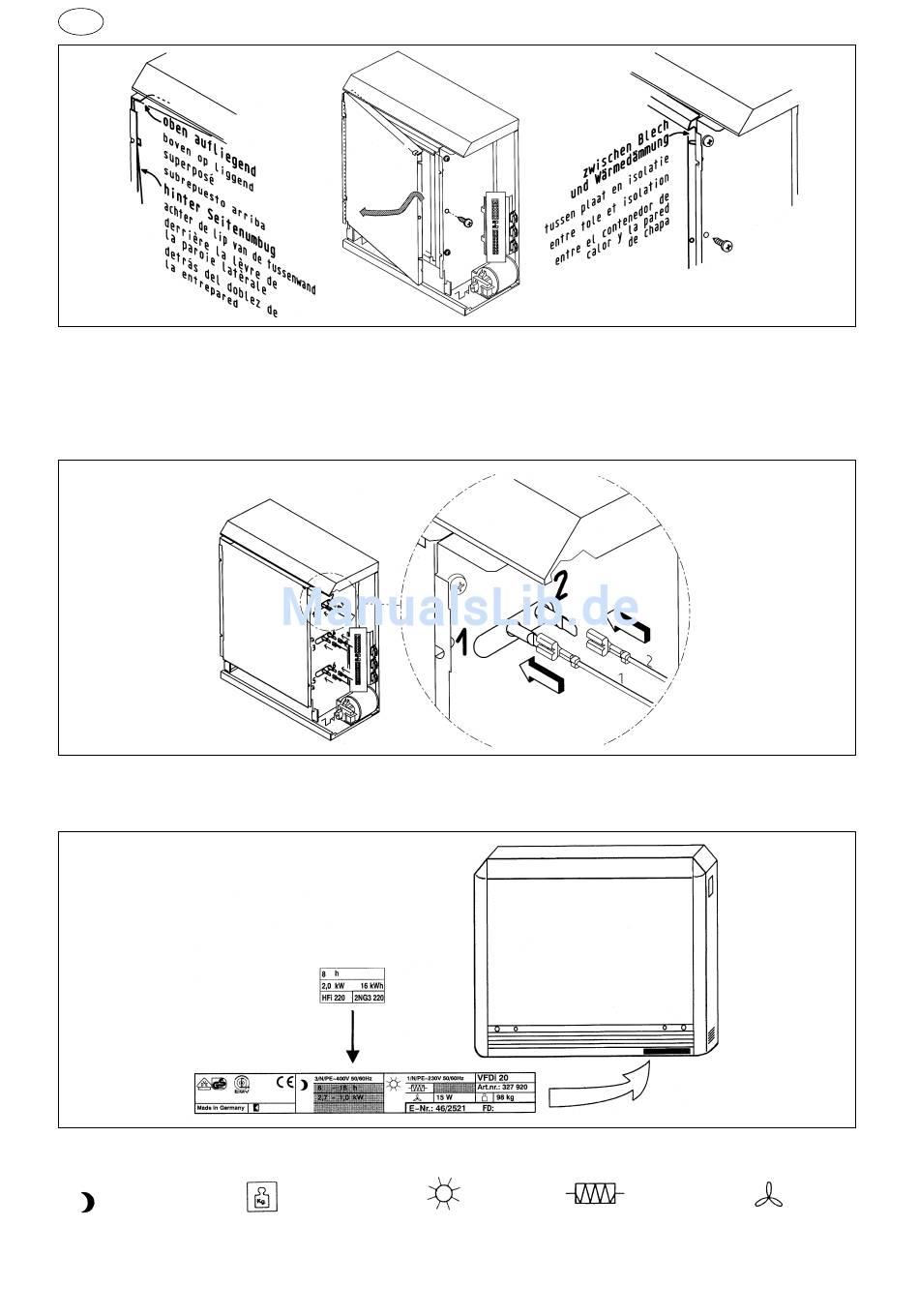

13. Kernraumabdeckung einsetzen.
Linke Seite:
Oberer Umbug der Kernraumabdeckung muß auf der lin-
ken Zwischenwand aufliegen.
Die seitliche Kante der Kernraumabdeckung muß hinter
den Umbug der linken Zwischenwand geschoben werden.
14. Heizkörper anschließen.
Dazu die benummerten Anschlußleitungen auf die Anschlußenden der Heizkörper stecken. Die Zwischenwand ist eben-
falls mit den entsprechenden Zahlen versehen. Lose Kabel am Kabelbaum fixieren.
15. Leistungsschild des Heizkörpersatzes auf Freifeld des Gerätetypschildes kleben.
Aufladedauer,
Nennleistung
Betriebsgewicht
16
Rechte Seite:
Seitenumbug der Kernraumabdeckung zwischen Wärme-
dämmung und Zwischenwand einführen. Auf Führungs-
schlitze achten. Kernraumabdeckung fest andrücken und
an der rechten Zwischenwand festschrauben.
Steuerteil
Zusatzheizung
Lüfter
