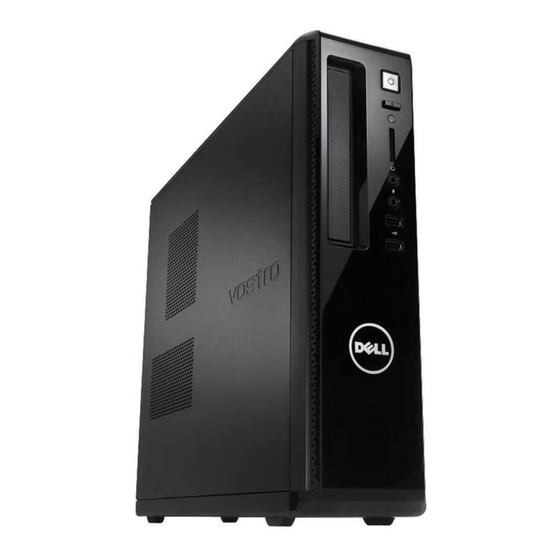

Dell Vostro 260 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Vostro 260:
- Einstellung und funktionen (9 Seiten) ,
- Benutzerhandbuch (78 Seiten)
Verwandte Anleitungen für Dell Vostro 260
Inhaltszusammenfassung für Dell Vostro 260
- Seite 1 Dell Vostro 260/260s Slim-Tower Owner's Manual Regulatory Model D11D Regulatory Type D11M001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
® Ethernet Compatibility Alliance, Inc. Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen. 2011 — 10 Rev. A00... -
Seite 3: Inhaltsverzeichnis
Contents Anmerkungen, Vorsichtshinweise und Warnungen.......2 Kapitel 1: Arbeiten am Computer..............7 ..........7 Vor der Arbeit an Komponenten im Innern des Computers ....................8 Empfohlene Werkzeuge .....................9 Ausschalten des Computers ...........9 Nach der Arbeit an Komponenten im Innern des Computers Kapitel 2: Abdeckung..................11 ....................11 Entfernen der Abdeckung ....................12... - Seite 4 ....................23 Einbauen der Festplatte Kapitel 8: Lüfter....................25 ......................25 Entfernen des Lüfters .......................26 Einbauen des Lüfters Kapitel 9: Netzteil..................27 ....................27 Entfernen des Netzteils ....................29 Einbauen des Netzteils Kapitel 10: Betriebsschalter..............31 ..................31 Entfernen des Betriebsschalters ..................32 Einbauen des Betriebsschalters Kapitel 11: Eingabe/Ausgabe-Feld............33 ....................33 Entfernen der E/A-Leiste ....................36...
- Seite 5 Technische Daten Kapitel 17: Beheben von Störungen............57 ................57 Diagnose-Betriebsanzeige-LED-Codes ....................59 Diagnose-Signaltoncodes ....................59 Diagnose-Fehlermeldungen ....................67 Systemfehlermeldungen Kapitel 18: System-Setup................69 ....................69 System-Setup-Übersicht .....................69 System-Setup-Bildschirme ..............71 Rufen Sie das System-Setup-Programm auf ....................71 Optionen des System-Setup Kapitel 19: Kontaktaufnahme mit Dell............77 ....................77 Kontaktaufnahme mit Dell...
-
Seite 7: Kapitel 1: Arbeiten Am Computer
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Empfohlene Werkzeuge
VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um.. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. -
Seite 9: Ausschalten Des Computers
• Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Plastikstift • Datenträger mit Programm zur Flash-BIOS-Aktualisierung Ausschalten des Computers VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. Fahren Sie das Betriebssystem herunter: •... - Seite 10 Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.
-
Seite 11: Kapitel 2: Abdeckung
Abdeckung Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Entfernen Sie die Schrauben, mit denen die Abdeckung am Computer befestigt ist. Schieben Sie die Computerabdeckung zur Rückseite des Computers. -
Seite 12: Einbauen Der Abdeckung
Entfernen Sie die Abdeckung des Computers. Einbauen der Abdeckung Setzen Sie die Abdeckung auf das Gehäuse. Drücken Sie die Abdeckung in Richtung der Computervorderseite. Bringen Sie die Schrauben wieder an, um die Abdeckung am Computer zu befestigen. Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter des Computers . -
Seite 13: Kapitel 3: Frontverkleidung
Frontverkleidung Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Hebeln Sie die Halteklammern der Frontblende vom Computer weg. Drehen Sie die Frontblende seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung aus dem Gehäuse zu entfernen. -
Seite 14: Einbauen Der Frontverkleidung
Einbauen der Frontverkleidung Bringen Sie die Haken an den Kerben im Computer an. Drehen Sie die Frontverkleidung zum Computer hin. Drücken Sie auf die Frontverkleidung, bis die Laschen einrasten. Abdeckung wieder an. Bringen Sie die Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter des Computers . -
Seite 15: Kapitel 4: Erweiterungskarte
Erweiterungskarte Entfernen der Erweiterungskarte Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Drücken Sie vorsichtig die Freigabelasche am Kartenrückhalteriegel nach oben. Drücken Sie auf den Freigabehebel, um die Sicherungslasche aus der Kerbe in der Karte zu lösen. -
Seite 16: Einbauen Der Erweiterungskarte
Heben Sie die Erweiterungskarte hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer. Einbauen der Erweiterungskarte Platzieren Sie die Erweiterungskarte in ihrem Anschluss. Drücken Sie auf den Kartenrückhalteriegel, bis er einrastet. Sichern Sie die Erweiterungskarte, indem Sie auf den Kartenrückhalteriegel drücken, bis er einrastet. -
Seite 17: Kapitel 5: Speicher
Speicher Entfernen des Speichers Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Drücken Sie auf die Speicherhalteklammern auf jeder Seite des Speichermoduls. Heben Sie das Speichermodul aus seinem Anschluss auf der Systemplatine. -
Seite 18: Einbauen Des Speichers
Einbauen des Speichers Bringen Sie das Speichermodul in seinen Anschluss auf der Systemplatine ein. Drücken Sie das Speichermodul in den Steckplatz, bis es einrastet. Abdeckung wieder an. Bringen Sie die Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter des Computers . -
Seite 19: Kapitel 6: Optisches Laufwerk
Optisches Laufwerk Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Trennen Sie das Datenkabel und das Stromkabel vom optischen Laufwerk. Ziehen Sie den Entriegelungsriegel des optischen Laufwerks nach oben und schieben Sie das optische Laufwerk zur Vorderseite des Computers. -
Seite 20: Einbauen Des Optischen Laufwerks
Einbauen des optischen Laufwerks Drücken Sie das optische Laufwerk in den Computer, bis es einrastet. Schließen Sie das Datenkabel und das Stromversorgungskabel an das optische Laufwerk an. Abdeckung wieder an. Bringen Sie die Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter des Computers . -
Seite 21: Kapitel 7: Festplattenlaufwerk
Festplattenlaufwerk Entfernen des Festplattenlaufwerks Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Trennen Sie das SATA- und das Stromversorgungskabel vom Festplattenlaufwerk. Entfernen Sie die Schrauben, mit denen die Festplatte am Computer befestigt ist. - Seite 22 Entfernen Sie das Festplattenlaufwerk aus dem Computer. Entfernen Sie die Schrauben, mit denen die Halterung am Festplattenlaufwerk befestigt ist.
-
Seite 23: Einbauen Der Festplatte
Einbauen der Festplatte Bringen Sie die Schrauben wieder an, mit denen die Halterung am Festplattenlaufwerk befestigt wird. Setzen Sie das Festplattenlaufwerk wieder in den Computer ein. Bringen Sie die Schrauben wieder an, mit denen das Festplattenlaufwerk am Computer befestigt ist. Verbinden Sie das SATA-Kabel mit dem Festplattenlaufwerk. -
Seite 25: Kapitel 8: Lüfter
Lüfter Entfernen des Lüfters Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Trennen Sie das Lüfterkabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen der Lüfter am Computer befestigt ist. -
Seite 26: Einbauen Des Lüfters
Entfernen Sie den Lüfter aus dem Computer. Einbauen des Lüfters Setzen Sie den Lüfter auf den Computer. Bringen Sie die Schrauben wieder an, um den Lüfter am Computer zu befestigen. Schließen Sie das Lüfterkabel an die Systemplatine an. Abdeckung wieder an Bringen Sie die Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter... -
Seite 27: Kapitel 9: Netzteil
Netzteil Entfernen des Netzteils Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die optische Laufwerk . Entfernen Sie das Festplatte . Entfernen Sie die Trennen Sie die Stromversorgungskabel von der Systemplatine. - Seite 28 Lösen Sie die Schrauben, mit denen das Netzteil am Computer befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite.
-
Seite 29: Einbauen Des Netzteils
10. Heben Sie das Netzteil aus dem Computer heraus. Einbauen des Netzteils Setzen Sie das Netzteil in den Computer. Schieben Sie das Netzteil zur Rückseite des Computers hin, bis es einrastet. Bringen Sie die Schrauben wieder an, um das Netzteil am Computer zu befestigen. Führen Sie die Stromversorgungskabel durch die metallenen Klammern. - Seite 30 Nach der Arbeit an Komponenten im Inneren 10. Folgen Sie den Anweisungen unter des Computers .
-
Seite 31: Kapitel 10: Betriebsschalter
Betriebsschalter Entfernen des Betriebsschalters Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Trennen Sie das Betriebsschalterkabel von der Systemplatine. Entfernen Sie den Schalter für die Festplatten-LED, indem Sie ihn aus seiner Aussparung ziehen. -
Seite 32: Einbauen Des Betriebsschalters
Schieben Sie das Betriebsschalterkabel und das Kabel für die Festplatten-LED durch die Vorderseite aus dem Computer heraus. Einbauen des Betriebsschalters Schieben Sie das Betriebsschalterkabel und das Kabel für die Festplatten-LED durch die Vorderseite in den Computers hinein. Bringen Sie den Schalter für die Festplatten-LED in seine Aussparung, indem Sie ihn hineindrücken Drücken Sie den Betriebsschalter in seine Aussparung und drücken Sie darauf, bis er einrastet. -
Seite 33: Kapitel 11: Eingabe/Ausgabe-Feld
Eingabe/Ausgabe-Feld Entfernen der E/A-Leiste Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Trennen Sie die drei E/A-Leisten- und FlyWire-Kabel von der Systemplatine. Lösen Sie die Kabel aus den metallenen Klammern. - Seite 34 Entfernen Sie den Schalter für die Festplatten-LED, indem Sie ihn aus seiner Aussparung ziehen. Entfernen Sie den Betriebsschalter, indem Sie auf die zwei Riegel drücken und ihn aus der Aussparung ziehen. Entfernen Sie die Schraube, mit der die E/A-Leiste am Computer befestigt ist.
- Seite 35 Schieben Sie die E/A-Leiste in Richtung Computerunterseite und entfernen Sie die E/A-Leiste aus dem Computer. Entriegeln Sie die Sicherungsklammern mithilfe eines kleinen Flachschlitzschraubendrehers und drücken Sie das SD-Kartenlesegerät nach oben.
-
Seite 36: Einbauen Der E/A-Leiste
10. Entfernen Sie das SD-Kartenlesegerät aus der Halterung der E/A-Leiste. Einbauen der E/A-Leiste Setzen Sie das SD-Kartenlesegerät in die Halterung der E/A-Leiste. Führen Sie das Kabel durch den Sockel der E/A-Leiste und schieben Sie anschließend die E/A-Leiste in Richtung der Oberseite des Computers. Bringen Sie die Schraube wieder an, mit der die E/A-Einheit befestigt ist. - Seite 37 Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter des Computers .
-
Seite 39: Kapitel 12: Prozessor
Prozessor Entfernen des Prozessors Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Trennen Sie das Kabel der Kühlkörper- und Lüfterbaugruppe von der Systemplatine. Lösen Sie die unverlierbaren Schrauben, mit denen die Kühlkörper- und Lüfterbaugruppe an der Systemplatine befestigt ist. - Seite 40 Heben Sie die Kühlkörper- und die Lüfterbaugruppe an und entfernen Sie sie aus dem Computer. ANMERKUNG: Legen Sie die Baugruppe mit dem Lüfter nach unten und der Wärmeleitpaste nach oben zeigend ab. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach außen, um ihn von dem Rückhaltehaken zu lösen, der ihn sichert.
- Seite 41 Heben Sie die Prozessorabdeckung an. Heben Sie den Prozessor aus dem Sockel und verpacken Sie ihn in einer Antistatikverpackung.
-
Seite 42: Einbauen Des Prozessors
Einbauen des Prozessors Richten Sie die beiden Einkerbungen am Prozessor aus und schieben Sie ihn in den Steckplatz. Der Prozessor sollte sich einfach und ohne Kraftaufwand in den Steckplatz einschieben lassen. ANMERKUNG: Der Prozessor ist an einer Seite mit einer dreieckigen Markierung eingekerbt. -
Seite 43: Kapitel 13: Knopfzellenbatterie
Knopfzellenbatterie Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Drücken Sie den Entriegelungshebel von der Batterie weg, damit die Batterie aus dem Sockel springen kann. Nehmen Sie die Knopfzellenbatterie aus dem Computer. -
Seite 44: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Sockel auf der Systemplatine ein. Drücken Sie auf die Knopfzellenbatterie, bis sie einschnappt. Abdeckung wieder an. Bringen Sie die Nach der Arbeit an Komponenten im Inneren Folgen Sie den Anweisungen unter des Computers . -
Seite 45: Kapitel 14: Systemplatine
Systemplatine Entfernen der Systemplatine Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Speicher . Entfernen Sie den optische Laufwerk . Entfernen Sie das Festplatte . -
Seite 46: Einbauen Der Systemplatine
11. Schieben Sie die Systemplatine zur Vorderseite des Computers und bringen Sie sie vorsichtig in einen 45-Grad-Winkel. 12. Heben Sie die Systemplatine aus dem Computer und verpacken Sie sie in einer Antistatikverpackung. Einbauen der Systemplatine Setzen Sie die Systemplatine in einem 45-Grad-Winkel in den Computer ein und schieben Sie sie in Richtung der Rückseite des Computers. - Seite 47 Festplatte wieder ein. Setzen Sie die optische Laufwerk wieder ein. Bauen Sie das Frontblende wieder an. Bringen Sie die Abdeckung wieder an. Bringen Sie die Nach der Arbeit an Komponenten im Inneren 10. Folgen Sie den Anweisungen unter des Computers .
-
Seite 49: Kapitel 15: Wlan-Karte (Wireless Local Area Network)
WLAN-Karte (Wireless Local Area Network) Entfernen der WLAN-Karte Vor der Arbeit an Komponenten im Innern des Folgen Sie den Anweisungen unter Computers . Abdeckung . Entfernen Sie die Entfernen Sie die Antennen. Drücken Sie vorsichtig die Freigabelasche am Kartenrückhalteriegel nach oben. -
Seite 50: Einbauen Der Wlan-Karte
Fassen Sie die Karte an den oberen Ecken und ziehen Sie sie aus ihrem Steckplatz. Einbauen der WLAN-Karte Schieben Sie die Karte in ihren Anschluss am Computer. Drücken Sie die Freigabelasche am Kartenrückhalteriegel nach unten. Bringen Sie die Antennen wieder an. Abdeckung wieder an. -
Seite 51: Kapitel 16: Technische Daten
Technische Daten Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen. - Seite 52 Mehrkanalsysteme Network (Netzwerk) Integriert Realtek 10/100/1000-Mbit/s-Ethernet Systeminformationen Chipsatz Intel H61 BIOS-Chip (NVRAM) 32 MB Erweiterungsbus Bustyp • PCI Express 2.0 • SATA 1.0 und 2.0 • USB 2.0 • 8-in-1-Medienkartenleser (für Vostro 260S) • 19-in-1-Medienkartenleser (optional in Vostro 260) Bustaktrate:...
- Seite 53 (zweite Generation) SATA 1,5/3,0/6,0 GBit/s eSATA 3,0 GBit/s 480 MBit/s Karten PCIe x16 eine Full-Height-Karte PCIe x1 bis zu drei Full-Height-Karten Laufwerke Vostro 260 Vostro 260S Extern zugänglich: 5,25-Zoll-Laufwerkschächte zwei Intern zugänglich: 3,5-Zoll-Laufwerkschächte zwei Externe Anschlüsse Audio: Rückseite drei Anschlüsse Frontblende zwei Anschlüsse an der Vorderseite für...
- Seite 54 Eingangsspannung • 100 VAC – 127 VAC • 200 VAC – 240 VAC Eingangsfrequenz 50 Hz bis 60 Hz Leistung: Vostro 260 300 W Vostro 260S 250 W Eingangsstrom: Vostro 260 9,00 A (8,00 A)/4,50 A Vostro 260S 8,00 A/4,00 A...
- Seite 55 Stromversorgung ANMERKUNG: Die Gesamtleistungsabgabe an +5,50 V und +3,30 V darf 160 W nicht überschreiten Maximale Wärmeabgabe: Vostro 260 1574 BTU/h Vostro 260S 1312 BTU/h ANMERKUNG: Die Wärmeabgabe wird anhand der Nennleistung der Stromversorgung bestimmt. Abmessungen und Gewicht Vostro 260: Höhe...
- Seite 56 Umgebungsbedingungen Luftverschmutzungsklasse G1 gemäß ISA-S71.04–1985...
-
Seite 57: Kapitel 17: Beheben Von Störungen
Beheben von Störungen Diagnose-Betriebsanzeige-LED-Codes Status der Betriebsanzeige- Mögliche Ursache Schritte zur Fehlerbehebung Der Computer ist • Schließen Sie das ausgeschaltet oder wird Stromkabel wieder am Netzanschluss an der nicht mit Strom versorgt. Rückseite des Computers und an der Stromsteckdose an. •... - Seite 58 Status der Betriebsanzeige- Mögliche Ursache Schritte zur Fehlerbehebung • Entfernen Sie gegebenenfalls die Grafikkarte und installieren Sie sie neu. • Stellen Sie sicher, dass das Stromkabel an der Hauptplatine und am Prozessor angeschlossen ist. Stetig gelb Der Computer befindet sich •...
-
Seite 59: Diagnose-Signaltoncodes
Diagnose-Signaltoncodes Signalton Mögliche Ursache Schritte zur Fehlerbehebung BIOS-ROM-Prüfsumme Systemplatinenfehler, gilt wird gerade getestet oder für Beschädigung des BIOS ist fehlerhaft. oder ROM-Fehler Kein RAM erkannt Kein Speicher erkannt Systemplatinenfehler • Chipsatzfehler (North und South Bridge- Chipsatz, DMA/IMR/ Zeitgeberfehler für Intel-Plattform); Chipsatzfehler •... - Seite 60 Computer installierten Speicher überein. Starten Sie den Computer neu. Wenn der Fehler erneut wenden Sie sich an Dell . auftritt, THE FILE BEING COPIED IS TOO LARGE Die Datei, die kopiert werden soll, ist FOR THE DESTINATION DRIVE (Die entweder zu groß...
- Seite 61 Computer herunter, setzen Sie das Festplattenlaufwerk wieder ein und starten Sie den Computer neu. Führen Sie die Festplattenlaufwerk-Tests von Dell Diagnostics aus. HARD-DISK DRIVE CONTROLLER FAILURE Das Festplattenlaufwerk reagiert nicht auf 0 (Fehler 0 am Festplatten-Controller) die Befehle des Computers. Fahren Sie...
- Seite 62 Sie das Festplattenlaufwerk wieder ein und starten Sie den Computer neu. Besteht das Problem weiterhin, installieren Sie ein anderes Laufwerk. Führen Sie die Festplattenlaufwerk-Tests von Dell Diagnostics aus. INSERT BOOTABLE MEDIA (Startfähigen Das Betriebssystem versucht, von einem Datenträger einlegen) nicht startfähigen Datenträger, beispielsweise einer Diskette oder einem optischen Laufwerk, zu starten.
- Seite 63 Kabelverbindung. Starten Sie den Computer neu und berühren Sie Tastatur oder Maus während des Startvorgangs nicht. Führen Sie den Tastatur-Controller- Test in Dell Diagnostics aus. KEYBOARD DATA LINE FAILURE (Fehler Überprüfen Sie bei einer externen Tastatur bei der Tastatureingabe) die Kabelverbindung.
- Seite 64 Sie sicher, dass das Laufwerk installiert, richtig eingesetzt und als Startlaufwerk partitioniert ist. NO BOOT SECTOR ON HARD DRIVE Das Betriebssystem ist möglicherweise Wenden Sie sich an Dell . (Fehlender Startsektor auf beschädigt. Festplattenlaufwerk) NO TIMER TICK INTERRUPT (Kein Möglicherweise ist ein Chip auf der...
- Seite 65 Sie sich an weiterhin besteht, Dell . OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell . (Falsche Prüfsumme für optionales ROM) SECTOR NOT FOUND (Sektor nicht Das Betriebssystem kann einen Sektor auf gefunden) der Festplatte nicht finden.
- Seite 66 Fehlermeldungen Beschreibung System-Setup-Programm aufrufen und das Programm anschließend sofort beenden. Wird die Meldung erneut angezeigt, wenden Sie sich an Dell. . TIME-OF-DAY CLOCK STOPPED (Uhr Der Reserveakku zur Beibehaltung der angehalten) Systemkonfigurationseinstellungen muss unter Umständen wieder aufgeladen werden. Schließen Sie den Computer an eine Steckdose an, um den Akku aufzuladen.
-
Seite 67: Systemfehlermeldungen
Technical Support (Alarm! Frühere Versuche, das System zu starten, sind bei Prüfpunkt [nnnn] fehlgeschlagen. Notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell.) CMOS checksum error (CMOS- Possible motherboard failure or Real-time Prüfsummenfehler) clock (RTC) battery low. (Möglicher Fehler der Hauptplatine oder geringe Ladung des Akkus für die Echtzeituhr.) - Seite 68 SYSTEM has reported that a parameter failure. (S.M.A.R.T-Fehler, möglicherweise has exceeded its normal operating range. ein Festplattenlaufwerkfehler.) Dell recommends that you back up your data regularly.A parameter out of range may or may not indicate a potential hard drive problem. (VORSICHT: Das SELF...
-
Seite 69: Kapitel 18: System-Setup
Seite von Dell Seite des System-Setup- Setup-Fensters angezeigt. Diagnostics angezeigt und Fensters angezeigt und Hier werden die Funktionen enthält Informationen über enthält Hilfeinformationen aufgeführt, die die die einzelnen in Dell zu der in Dell Diagnostics Konfiguration Ihres Diagnostics aufgeführten ausgewählten Option. - Seite 70 ANMERKUNG: Nicht alle Einstellungen im Optionsfeld lassen sich ändern. Dell Diagnostics – Dieses Feld wird unter Dell Diagnostics angezeigt und enthält die Tasten und deren Funktionen im aktiven System-Setup-Feld. Mit den folgenden Tastenkombinationen können Sie durch die System-Setup- Bildschirme navigieren:...
-
Seite 71: Rufen Sie Das System-Setup-Programm Auf
Beenden des System-Setups Rufen Sie das System-Setup-Programm auf Schalten Sie den Computer ein oder führen Sie einen Neustart aus. Wenn das blaue DELL-Logo angezeigt wird, warten Sie auf die F2- Eingabeaufforderung. Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>. -
Seite 72: Advanced (Erweitert)
Processor Information (Prozessorinformationen) Processor Type (Prozessortyp) Zeigt den Prozessortyp an. L2 Cache Size (L2-Cachegröße) Zeigt die Größe des Prozessor-L2-Caches L3 Cache Size (L3-Cachegröße) Zeigt die Größe des Prozessor-L3-Caches Memory Information (Speicherinformationen) Memory Installed (Installierter Speicher) Zeigt die Gesamtgröße des Hauptspeichers an. Memory Speed (Speichergeschwindigkeit) Zeigt die Speichertaktrate an. - Seite 73 CPU Configuration (CPU-Konfiguration) Intel Virtualization Aktiviert oder deaktiviert Standardeinstellung: Technology (Intel- die Intel-Virtualisierungs- Enabled (Aktiviert) Virtualisierungstechnologie Funktion. Intel SpeedStep Aktiviert oder deaktiviert Standardeinstellung: die Intel-SpeedStep- Enabled (Aktiviert) Funktion. CPU C6 Report (CPU C6- Aktivieren oder Standardeinstellung: Bericht) deaktivieren Sie den Enabled (Aktiviert) Energiesparbericht des Prozessors an das...
-
Seite 74: Sicherheit
CPU Configuration (CPU-Konfiguration) Auto Power On Aktiviert oder deaktiviert Standardeinstellung: (Automatisches das automatische Disabled (Deaktiviert) Einschalten) Einschalten des Computers. Sie können Einschaltdatum und -zeit genauer angeben. Post Behaviour (Verhalten nach dem Selbsttest beim Einschalten) Numlock Key (Num-Taste) Aktiviert oder deaktiviert Standardeinstellung: On die NumLock- (Ein) - Seite 75 Exit (Beenden) In diesem Bereich können Sie Standardeinstellungen speichern, löschen und laden, bevor Sie das System-Setup beenden.
-
Seite 77: Kapitel 19: Kontaktaufnahme Mit Dell
Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services möglicherweise in Ihrer Region nicht zur Verfügung. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell: Besuchen Sie support.dell.com. Wählen Sie Ihre Supportkategorie.
