Dell Pro Micro QCM1250 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. Pro Micro QCM1250
  6. Benutzerhandbuch

Dell Pro Micro QCM1250 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

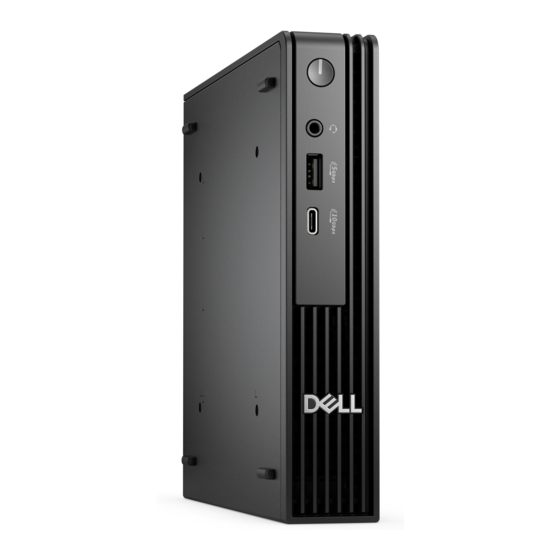

Dell Pro Micro
QCM1250
Benutzerhandbuch
Vorschriftenmodell: D19U
Vorschriftentyp: D19U002/D19U003
März 2025
Rev. A00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Pro Micro QCM1250

Inhaltszusammenfassung für Dell Pro Micro QCM1250

  • Seite 1 Dell Pro Micro QCM1250 Benutzerhandbuch Vorschriftenmodell: D19U Vorschriftentyp: D19U002/D19U003 März 2025 Rev. A00...
  • Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2025 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken sind Marken der jeweiligen Eigentümer.

  • Seite 3: Inhaltsverzeichnis

    Kapitel 1: Ansichten des Dell Pro Micro, QCM1250-Systems............... 7 Vorderseite..................................... 7 Zurück..................................... 8 Oben...................................... 10 Kapitel 2: Computer einrichten......................11 Kapitel 3: Technische Daten des Dell Pro Micro, QCM1250..............16 Abmessungen und Gewicht..............................16 Prozessor....................................16 Chipsatz....................................18 Betriebssystem..................................18 Arbeitsspeicher..................................18 Speichermatrix................................19...
  • Seite 4 Kapitel 5: Entfernen und Anbringen der Seitenabdeckung..............36 Entfernen der Seitenabdeckung............................36 Anbringen der Seitenabdeckung............................37 Kapitel 6: Entfernen und Einsetzen Knopfzellenbatterie..............39 Entfernen der Knopfzellenbatterie............................39 Einsetzen der Knopfzellenbatterie............................ 40 Kapitel 7: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....42 Lautsprecher..................................
  • Seite 5 Löschen oder Ändern eines vorhandenen System- oder Setup-Kennworts............130 Löschen der CMOS-Einstellungen........................... 131 Löschen der System- und Setup-Kennwörter........................131 Kapitel 11: Troubleshooting......................132 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............132 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 132 Integrierter Selbsttest des Netzteils..........................132 Systemdiagnoseanzeigen..............................132 Wiederherstellen des Betriebssystems...........................
  • Seite 6 Zurücksetzen der Echtzeituhr (RTC)..........................134 Sicherungsmedien und Wiederherstellungsoptionen.....................134 Ein- und Ausschalten des Netzwerks..........................134 Kapitel 12: Hilfe erhalten und Kontaktaufnahme mit Dell..............136 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Ansichten Des Dell Pro Micro, Qcm1250-Systems

    Ansichten des Dell Pro Micro, QCM1250- Systems Vorderseite Abbildung 1. Vorderansicht 1. Netzschalter Drücken Sie den Betriebsschalter, um den Computer einzuschalten, wenn er ausgeschaltet, im Ruhezustand oder im Standby-Modus ist. Wenn der Computer eingeschaltet ist, drücken Sie den Netzschalter, um den Computer in einen Ruhezustand zu versetzen. Halten Sie den Netzschalter 10 Sekunden lang gedrückt, um das Herunterfahren des Computers zu erzwingen.

  • Seite 8: Zurück

    Dieser Anschluss ist nur bei Computern verfügbar, die mit Intel Core Ultra Prozessoren ausgeliefert werden. ● DisplayPort-2.1-Anschluss (UHBR20) ANMERKUNG: Dieser Anschluss ist nur bei Computern verfügbar, die mit Intel Core Ultra Prozessoren ausgeliefert werden. ● HDMI 2.1-TMDS-Anschluss Ansichten des Dell Pro Micro, QCM1250-Systems...
  • Seite 9 Schließen Sie ein Sicherheitskabel an, um unbefugte Bewegungen Ihres Computers zu verhindern, und bringen Sie ein Standard- Vorhängeschloss an, um unbefugten Zugriff auf das Innere des Computers zu verhindern. 5. Service-Tag-Etikett Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. 6. Netzteilanschluss Zum Anschluss eines Netzadapters, um den Computer mit Strom zu versorgen.

  • Seite 10: Oben

    Abbildung 3. Draufsicht auf den Dell Pro Micro, QCM1250 1. MyDell QR-Code MyDell ist Ihr Hub für Inhalte, die für Ihren Dell Pro Micro, QCM1250 personalisiert sind, einschließlich Videos, Artikeln, Handbüchern und Zugriff auf Support. Ansichten des Dell Pro Micro, QCM1250-Systems...

  • Seite 11: Kapitel 2: Computer Einrichten

    Computer einrichten Schritte 1. Tastatur und Maus anschließen. Abbildung 4. Verbinden der Tastatur und der Maus mit dem Dell Pro Micro, QCM1250 2. Stellen Sie über ein Kabel eine Verbindung zum Netzwerk her. Computer einrichten...
  • Seite 12 Abbildung 5. Stellen Sie über ein Kabel eine Verbindung zum Netzwerk her. ANMERKUNG: Alternativ können Sie eine Verbindung zu einem Drahtlosnetzwerk herstellen. 3. Bildschirm anschließen. Abbildung 6. Anschließen des Bildschirms 4. Schließen Sie das Stromkabel an. Computer einrichten...
  • Seite 13 Abbildung 7. Schließen Sie das Stromkabel an. 5. Drücken Sie den Netzschalter. Computer einrichten...
  • Seite 14 Konfigurieren von Ubuntu finden Sie in der Wissensdatenbank-Ressource auf der Dell Support-Seite. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell Technologies empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Drahtlosnetzwerk verbinden, geben Sie das Kennwort für das...
  • Seite 15 Ressourcen Beschreibung Dell Optimizer ist eine Anwendung, die darauf ausgelegt ist, die Computerperformance und -produktivität durch Optimierung der Einstellungen für Stromverbrauch, Akku, Display, Touchpad für die Zusammenarbeit und Anwesenheitserkennung zu verbessern. Sie bietet außerdem Zugriff auf Anwendungen, die mit Ihrem neuen Computer erworben wurden.

  • Seite 16: Kapitel 3: Technische Daten Des Dell Pro Micro, Qcm1250

    Technische Daten des Dell Pro Micro, QCM1250 Abmessungen und Gewicht In der folgende Tabelle sind Höhe, Breite, Tiefe und Gewicht des Dell Pro Micro, QCM1250-Systems aufgeführt. Tabelle 2. Abmessungen und Gewicht  Beschreibung Werte Höhe 182,00 mm (7,17 Zoll) Breite 36,00 mm (1,42 Zoll) Tiefe 178,00 mm (7,01 Zoll)
  • Seite 17 Keine Keine Keine Keine Keine Technologie NPU- Bis zu 13 Bis zu 13 Bis zu 13 Nicht Nicht Nicht Nicht Nicht Leistung TOPS TOPS TOPS zutreffend zutreffend zutreffend zutreffend zutreffend (Neural Processing Unit) Technische Daten des Dell Pro Micro, QCM1250...

  • Seite 18: Chipsatz

    ● Windows 11 Pro ● Windows 11 Enterprise ● Windows 11 Pro National Education ● Ubuntu Linux 24.04 LTS, 64 Bit Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des von Ihrem Dell Pro Micro, QCM1250 unterstützten Arbeitsspeichers. Tabelle 5. Arbeitsspeicher  Beschreibung Werte Speichersteckplätze zwei SODIMM-Steckplätze...

  • Seite 19: Speichermatrix

    ● 32 GB, 1 x 32 GB, DDR5, 5600 MT/s, Single-Channel ● 32 GB, 2 x 16 GB, DDR5, 5600 MT/s, Dual-Channel ● 64 GB, 2 x 32 GB, DDR5, 5600 MT/s, Dual-Channel Speichermatrix In der folgenden Tabelle sind die unterstützten Speicherkonfigurationen des Dell Pro Micro, QCM1250 aufgeführt. Tabelle 6. Speichermatrix  Konfiguration Steckplatz...

  • Seite 20: Externe Anschlüsse Und Steckplätze

    Steckplatz SODIMM1 SODIMM2 64 GB DDR5 32 GB 32 GB Externe Anschlüsse und Steckplätze Die folgende Tabelle enthält die externen Anschlüsse und Steckplätze des Dell Pro Micro, QCM1250. Tabelle 7. Externe Anschlüsse und Steckplätze  Beschreibung Werte Netzwerkanschluss Ein RJ45-Ethernet-Anschluss, 1 Gbit/s USB-Anschlüsse ● Ein USB 3.2-Gen 2-Type-C-Anschluss (10 Gbit/s) ●...

  • Seite 21: Interne Steckplätze

    Werte Modell Intel WGI219LM Übertragungsrate 10/100/1000 MBit/s Wireless-Modul In der folgenden Tabelle sind die technischen Daten des WLAN-Moduls (Wireless Local Area Network) des Dell Pro Micro, QCM1250- Systems aufgeführt. Tabelle 10. Wireless-Modul – Technische Daten  Beschreibung Option 1 Option 2...

  • Seite 22: Audio

    Bluetooth 5.3 Bluetooth 5.4 ANMERKUNG: Der Funktionsumfang der Bluetooth-Wireless-Karte kann je nach dem auf Ihrem Computer installierten Betriebssystem variieren. Audio Die folgende Tabelle enthält die technischen Daten der Audiokomponenten des Dell Pro Micro, QCM1250-Systems. Tabelle 11. Audio  Beschreibung Werte Audiotyp 4-Kanal-High-Definition-Audio...

  • Seite 23: Speichermatrix

    Zwei M.2-2280-SSD-Laufwerke Ein M.2-2230-Solid-State-Laufwerk Ja (M.2 2230/2280) Ja (M.2 2230/2280) Ein M.2-2280-Solid-State-Laufwerk Netzadapter Die folgende Tabelle enthält die technischen Daten des Netzadapters für das Dell Pro Micro, QCM1250-System. Tabelle 14. Technische Daten des Netzteils  Beschreibung Option 1 Option 2 90 W...

  • Seite 24: Gpu - Integriert

    Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. GPU – Integriert Die folgende Tabelle enthält die technischen Daten des vom Dell Pro Micro, QCM1250 unterstützten integrierten Grafikprozessors (GPU). Tabelle 15. GPU – Integriert  Controller Speichergröße...

  • Seite 25: Externe Bildschirmunterstützung (Gpu - Integriert)

    Intel-Grafikkarte/Intel UHD-Grafikkarte + optionales Modul ● Ohne MST - 3 ANMERKUNG: MST (Multi-Stream Transport)/Daisy-Chain-Verkettung unterstützt vier Displays. Hardwaresicherheit Die folgende Tabelle enthält Informationen zur Hardwaresicherheit für das Dell Pro Micro, QCM1250-System. Tabelle 18. Hardwaresicherheit  Hardwaresicherheit Kensington-Sicherheitskabeleinschub Ring für das Vorhängeschloss Unterstützung für Gehäuse-Verriegelungsschlitz...

  • Seite 26: Einhaltung Gesetzlicher Vorschriften

    Holzbasis. Verpackungen, die keine Fasern auf Holzbasis enthalten, können als nicht zutreffend beanstandet werden. Die erwarteten erforderlichen Kriterien für EPEAT 2018. Einhaltung gesetzlicher Vorschriften In der folgenden Tabelle ist die Einhaltung gesetzlicher Vorschriften Ihres Dell Pro Micro, QCM1250-Systems aufgeführt. Tabelle 20. Einhaltung gesetzlicher Bestimmungen  Compliance Datenblätter zu Produktsicherheit, EMC und Umwelt...

  • Seite 27: Dell Support-Richtlinien

    Dell Support-Richtlinien Weitere Informationen zu den Dell Support-Richtlinien finden Sie in der Wissensdatenbank-Ressource auf der Dell Support-Seite. Technische Daten des Dell Pro Micro, QCM1250...

  • Seite 28: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das technische Support-Team von Dell dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Weitere Informationen zu diesem Produkt finden Sie in...

  • Seite 29: Sicherheitsvorkehrungen

    ● Drücken Sie den Betriebsschalters für 15 Sekunden, um den Reststrom von der Hauptplatine zu entladen. Standby-Stromversorgung Dell Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor die Rückabdeckung geöffnet wird. Systeme mit Standby-Stromversorgung werden im ausgeschalteten Zustand mit Strom versorgt. Durch die interne Stromversorgung kann der Computer remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 30: Esd-Service-Kit

    ● Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind. Das Speichermodul erhält einen elektrostatischen Schock, aber die Ablaufverfolgung erfolgt nur langsam, sodass nicht sofort ausgehende Symptome im Bezug auf die Beschädigung erzeugt werden.

  • Seite 31: Transport Empfindlicher Komponenten

    ANMERKUNG: Es wird empfohlen, immer das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Schutzmatte bei der Wartung von Dell Produkten zu verwenden. Darüber hinaus ist es wichtig, empfindliche Teile während der Wartung des Computers von allen Isolatorteilen getrennt aufzubewahren. Transport empfindlicher Komponenten Wenn empfindliche ESD-Komponenten, wie z. B.

  • Seite 32: Bitlocker

    Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Computern mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...
  • Seite 33 Tabelle 22. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung der Schraube Wireless-Karte M2x3,5 Externe Puck-Antenne Unverlierbar SMA-Antennenmodul M3x3 Optionales I/O-Modul Unverlierbar (duales USB 3.2 Gen2/USB Typ-C/DisplayPort/ HDMI/VGA/PS2/seriell) Optionales Glasfasermodul Unverlierbar Kühlkörper Unverlierbar Internes Antennenmodul M3x3 Unverlierbar Lautsprecherhalterung M3x5 Hauptplatine M3x5 Abstandsmutter Arbeiten an Komponenten im Inneren des Computers...

  • Seite 34: Hauptkomponenten Des Dell Pro Micro, Qcm1250

    Hauptkomponenten des Dell Pro Micro, QCM1250 Die folgende Abbildung zeigt die Hauptkomponenten des Dell Pro Micro, QCM1250. Abbildung 9. Hauptkomponenten des Dell Pro Micro, QCM1250 1. Seitenabdeckung 2. Internes Antennenmodul (schwarzes Kabel) 3. Lautsprecher Arbeiten an Komponenten im Inneren des Computers...
  • Seite 35 12. Wireless-Karte 13. Lüfter ANMERKUNG: Dell Technologies stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprünglich erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 36: Kapitel 5: Entfernen Und Anbringen Der Seitenabdeckung

    Entfernen und Anbringen der Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Anbringen der Seitenabdeckung...

  • Seite 37: Anbringen Der Seitenabdeckung

    Abbildung 10. Entfernen der Seitenabdeckung Schritte 1. Legen Sie den Computer seitlich auf eine Arbeitsfläche, sodass die Seitenabdeckung nach oben weist. 2. Lösen Sie die Rändelschraube (6x32), mit der die Seitenabdeckung am Gehäuse befestigt ist. 3. Schieben und heben Sie die Seitenabdeckung vom Gehäuse ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 38 Abbildung 11. Anbringen der Seitenabdeckung Schritte 1. Setzen Sie die Seitenabdeckung auf das Gehäuse, indem Sie die Laschen an der Seitenabdeckung an den Gehäuseschlitzen ausrichten. 2. Schieben Sie die Seitenabdeckung in Richtung der Rückseite des Computers. 3. Ziehen Sie die Rändelschrauben (6x32) fest, mit denen die Seitenabdeckung am Gehäuse befestigt wird. Nächste Schritte 1.

  • Seite 39: Kapitel 6: Entfernen Und Einsetzen Knopfzellenbatterie

    Entfernen und Einsetzen Knopfzellenbatterie Entfernen der Knopfzellenbatterie VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das CMOS gelöscht und die BIOS-Einstellungen werden zurückgesetzt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3.

  • Seite 40: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Ziehen Sie an der Lasche der Knopfzellenbatterieabdeckung und drehen Sie die Abdeckung, um auf die Knopfzellenbatterie zuzugreifen. 2. Drücken Sie auf den Freigabehebel der Knopfzellenbatterie, der sich auf dem Batteriesockel befindet, und ziehen Sie die Knopfzellenbatterie leicht nach oben. 3.
  • Seite 41 2. Drehen und drücken Sie die Knopfzellenbatterieabdeckung, bis sie einrastet. Nächste Schritte 1. Installieren Sie den Lautsprecher. 2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einsetzen Knopfzellenbatterie...

  • Seite 42: Kapitel 7: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)

    Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

  • Seite 43: Einbauen Des Lautsprechers

    Abbildung 14. Entfernen des Lautsprechers Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss (INT SPKR) auf der Systemplatine. 2. Drücken Sie auf die Lasche, die den Lautsprecher an der Stützhalterung für den Lautsprecher befestigt. 3. Heben Sie den Lautsprecher aus der Halterung. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 44: Ssd-Festplatte

    Abbildung 15. Einbauen des Lautsprechers Schritte 1. Richten Sie die Lasche am Lautsprecher am entsprechenden Schlitz in der Stützhalterung für Lautsprecher aus. 2. Setzen Sie den Lautsprecher in die Stützhalterung für Lautsprecher und drücken Sie ihn nach unten, um ihn einrasten zu lassen. 3.

  • Seite 45: Installieren Des M.2-2230-Solid-State-Laufwerks Bei Einer Konfiguration Mit Einer Ssd

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2 2230-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 16. Entfernen des 2230-Solid-State-Laufwerks Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die M.2 2230-SSD-Laufwerksbaugruppe an der Systemplatine befestigt ist. 2.
  • Seite 46 Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass im SSD-Steckplatz (M.2 PCIe SSD-0) ein Wärmeleitpad installiert ist, bevor Sie das M.2-2230-Solid-State-Laufwerk installieren. Die folgenden Abbildungen zeigen die Position des M.2 2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. Abbildung 17. Einbauen des 2230-Solid-State-Laufwerks Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 47: Entfernen Des M.2-2280-Solid-State-Laufwerks In Einer Konfiguration Mit Einzelner Ssd

    Abbildung 18. Einbauen des 2230-Solid-State-Laufwerks Schritte ANMERKUNG: Die Schritte 1 bis 5 gelten für die Installation des SSD-Wärmeleitpads auf der Hauptplatine. 1. Ziehen Sie die Plastikfolie vom Wärmeleitpad des Solid-State-Laufwerks ab und legen Sie die Klebefläche zur Hälfte frei. 2. Platzieren Sie das Wärmeleitpad für das M.2-Solid-State-Laufwerk im Bereich für das Wärmeleitpad und stellen Sie die korrekte Ausrichtung und sichere Positionierung sicher.

  • Seite 48: Installieren Des M.2-2280-Solid-State-Laufwerks In Einer Konfiguration Mit Einzelner Ssd

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2 2280-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 19. Entfernen des M.2-2280-Solid-State-Laufwerks Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das M.2 2280-SSD-Laufwerk an der Systemplatine befestigt ist. 2.
  • Seite 49 Abbildung 20. Einbauen des M.2-2280-Solid-State-Laufwerks Abbildung 21. Einbauen des M.2-2280-Solid-State-Laufwerks Schritte ANMERKUNG: Die Schritte 1 bis 5 gelten für die Installation des SSD-Wärmeleitpads auf der Hauptplatine. 1. Ziehen Sie die Plastikfolie vom Wärmeleitpad des Solid-State-Laufwerks ab und legen Sie die Klebefläche zur Hälfte frei. 2.

  • Seite 50: Entfernen Des M.2-2230-Solid-State-Laufwerks In Einer Konfiguration Mit Zwei Ssds

    3. Entfernen Sie die verbleibende Plastikfolie vom Wärmeleitpad des Solid-State-Laufwerks und bringen Sie das Pad vorsichtig im Bereich für das Wärmeleitpad des M.2-Solid-State-Laufwerks an. Stellen Sie dabei ein sicheres und gleichmäßiges Anhaften sicher. 4. Drücken Sie mit einem Kunststoffschaber vorsichtig auf das Wärmeleitpad des M.2-Solid-State-Laufwerks und streichen Sie es glatt, sodass eine glatte und gleichmäßige Oberfläche für optimale Haftung entsteht.
  • Seite 51 Abbildung 22. Entfernen des M.2 2230-PCIe-SSD-Laufwerks Schritte 1. Lösen Sie die Schraube (M2x8,5), mit der die SSD-Erweiterungshalterung an der Hauptplatine befestigt ist. 2. Schieben und heben Sie die SSD-Erweiterungshalterung von der Hauptplatine ab. 3. Drehen Sie die Erweiterungshalterung um. 4. Lösen Sie die vier Schnappverschlüsse, mit denen die M.2-2230-SSD-Karte befestigt ist. 5.

  • Seite 52: Installieren Des M.2-2230-Solid-State-Laufwerks In Einer Konfiguration Mit Zwei Ssds

    Installieren des M.2-2230-Solid-State-Laufwerks in einer Konfiguration mit zwei SSDs Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des SSD-Laufwerks und bietet eine visuelle Darstellung des Installationsverfahrens. Abbildung 23.

  • Seite 53: Entfernen Des M.2-2280-Solid-State-Laufwerks In Einer Konfiguration Mit Zwei Ssds

    4. Drehen Sie die Extender-Halterung um und richten Sie die Kerbe an der Lasche am SSD-Anschluss auf der Systemplatine aus. 5. Schieben Sie die SSD-Erweiterungshalterung in einem 45-Grad-Winkel in den M.2-Anschluss auf der Hauptplatine. 6. Bringen Sie die Schraube (M2x8,5) wieder an, mit der die Erweiterungshalterung der M.2-2230-SSD an der Hauptplatine befestigt wird.

  • Seite 54: Installieren Des M.2-2280-Solid-State-Laufwerks In Einer Konfiguration Mit Zwei Ssds

    Abbildung 24. Entfernen des M.2 2280-PCIe-SSD-Laufwerks Schritte 1. Lösen Sie die Schraube (M2x8,5), mit der die SSD-Erweiterungshalterung an der Hauptplatine befestigt ist. 2. Schieben und heben Sie die SSD-Erweiterungshalterung von der Hauptplatine ab. 3. Drehen Sie die Halterung um und entfernen Sie die M.2-2280-SSD aus der Erweiterungshalterung. Installieren des M.2-2280-Solid-State-Laufwerks in einer Konfiguration mit zwei SSDs Voraussetzungen...
  • Seite 55 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des SSD-Laufwerks und bietet eine visuelle Darstellung des Installationsverfahrens. Abbildung 25. Einbauen des M.2 2280-PCIe-SSD-Laufwerks Schritte 1. Setzen Sie die M.2-2280-SSD in die SSD-Erweiterungshalterung. 2. Drehen Sie die Halterung um und richten Sie die Kerbe an der Lasche am SSD-Anschluss auf der Hauptplatine aus. 3.

  • Seite 56: Wireless-Karte

    Wireless-Karte Entfernen der Wireless-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Abbildung 26.

  • Seite 57: Installieren Der Wireless-Karte

    Installieren der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und stellen das Verfahren zum Installieren bildlich dar. Abbildung 27.

  • Seite 58: Lüfter

    5. Bringen Sie die Schraube (M2x3,5) zur Befestigung der Wireless-Kartenhalterung an der Wireless-Karte wieder an. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lüfter Entfernen des Lüfters Voraussetzungen 1.

  • Seite 59: Einbauen Des Lüfters

    Abbildung 29. Entfernen des Lüfters Schritte 1. Trennen Sie das Lüfterkabel von seinem Anschluss (FAN CPU) auf der Hauptplatine. 2. Fassen Sie den Lüfter an den Laschen an und heben Sie ihn im gewünschten Winkel nach oben. 3. Schieben Sie den Lüfter nach außen und entfernen Sie ihn aus dem Gehäuse. Einbauen des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 60 Abbildung 30. Einbauen des Lüfters Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 61: Arbeitsspeicher

    Abbildung 31. Einbauen des Lüfters Schritte 1. Schieben Sie den Lüfter schräg in seinen Steckplatz im Gehäuse. 2. Drücken Sie den Lüfter nach unten, bis er einrastet. ANMERKUNG: Stellen Sie sicher, dass die Laschen auf dem Kühlkörper eingerastet sind. 3. Schließen Sie das Lüfterkabel an den Anschluss (FAN CPU) auf der Hauptplatine an. Nächste Schritte 1.

  • Seite 62: Einsetzen Des Speichermoduls

    Abbildung 32. Entfernen des Arbeitsspeichermoduls Schritte 1. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes (DIMM1 oder DIMM2) vorsichtig auseinander. 2. Erfassen Sie das Speichermodul neben der Sicherungsklammer und lösen Sie es vorsichtig aus dem Speichermodulsteckplatz. VORSICHT: Halten Sie das Speichermodul an den Kanten, um Schäden am Speichermodul zu verhindern. Berühren Sie nicht die Komponenten auf den Speichermodulen.
  • Seite 63 Abbildung 33. Einsetzen des Speichermoduls Schritte ANMERKUNG: Die Schritte 1 bis 5 gelten für die Installation des DDR5-Wärmeleitpads. 1. Ziehen Sie die Rückseite des DDR5-Wärmeleitpads zur Hälfte ab. 2. Richten Sie das DDR5-Wärmeleitpad über dem DDR5-Wärmeleitpadbereich aus. ANMERKUNG: Stellen Sie sicher, dass die Ecken des DDR5-Wärmeleitpads an den Ecken des DDR5-Wärmeleitpadbereichs ausgerichtet sind.

  • Seite 64: Externe Puck-Antenne

    Nächste Schritte 1. Installieren Sie den Lüfter. 2. Installieren Sie den Lautsprecher. 3. Bringen Sie die Seitenabdeckung 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Externe Puck-Antenne Entfernen der externen Puck-Antenne Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 65: Installieren Des Externen Puck-Antennenmoduls

    Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die Puck- Antennenabdeckung am System befestigt ist. 2. Entfernen Sie die Puck-Antennenabdeckung, um Zugang zu den Schrauben am Puck-Antennenkabel zu erhalten. 3. Lösen Sie die Schrauben am Anschluss des Puck-Antennenkabels. 4. Trennen Sie die Kabel der Puck-Antenne von den SMA-Antennenanschlüssen am Gehäuse. Installieren des externen Puck-Antennenmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 66: Sma-Antennenmodul

    2. Ziehen Sie die Bolzen am Kabel der Puck-Antenne fest, um die externe Puck-Antenne am Gehäuse zu befestigen. 3. Schieben Sie die Abdeckung der Puck-Antenne in die entsprechenden Schlitze, bis sie einrastet. 4. Ziehen Sie die unverlierbare Schraube fest, mit der die Abdeckung der Puck-Antenne am Gehäuse befestigt wird. Nächste Schritte 1.

  • Seite 67: Installieren Des Sma-Antennenmoduls

    Abbildung 36. Entfernen der SMA-Antenne Schritte 1. Entfernen Sie die Kabel des SMA-Antennenmoduls aus den Kabelführungen am Gehäuse. 2. Entfernen Sie die Schraube (M3x3), mit der das SMA-Antennenmodul am Gehäuse befestigt ist. 3. Drücken Sie das SMA-Antennenmodul durch die Öffnung auf der Rückseite des Gehäuses nach innen und heben Sie es dann nach oben und aus den Montagepunkten.
  • Seite 68 Abbildung 37. Installieren des SMA-Antennenmoduls Schritte 1. Entfernen Sie ggf. die Platzhalter auf der Seitenabdeckung. 2. Neigen Sie das SMA-Antennenmodul und platzieren Sie es auf dem Gehäuse. 3. Schieben Sie das SMA-Antennenmodul durch die Öffnung auf der Rückseite des Gehäuses. 4.

  • Seite 69: Optionale Eingabe-/Ausgabemodule

    Optionale Eingabe-/Ausgabemodule Duales USB-3.2-Gen2-Modul Entfernen des dualen USB-3.2-Gen2-Anschlussmoduls Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen E/A-Moduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 38.

  • Seite 70: Installieren Des Dualen Usb-3.2-Gen2-Anschlussmoduls

    2. Trennen Sie das duale USB-3.2-Gen2-Anschlussmodul vom Anschluss (OPTION) auf der Hauptplatine. 3. Heben Sie das duale USB-3.2-Gen2-Anschlussmodul in einem bestimmten Winkel aus dem Anschluss und schieben Sie es nach unten, um es aus den Montagepunkten am Gehäuse zu lösen. 4.

  • Seite 71: Usb-Typ-C-Modul

    Abbildung 40. Installieren des dualen USB-3.2-Gen2-Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 72: Installieren Des Usb-Typ-C-Anschlussmoduls

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des USB Typ-C-Anschlussmoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 41. Entfernen des USB-Typ-C-Anschlussmoduls Schritte 1. Lösen Sie die beiden unverlierbaren Schrauben, mit denen das USB-Typ-C-Anschlussmodul am Gehäuse befestigt ist. 2.
  • Seite 73 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des USB Typ-C-Anschlussmoduls und stellen das Verfahren zur Installation bildlich dar. Abbildung 42. Installieren des USB-Typ-C-Anschlussmoduls Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 74: Displayport-Modul

    Abbildung 43. Installieren des USB-Typ-C-Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 75: Einbauen Des Displayport-Moduls

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des DisplayPort-Moduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 44. Entfernen des DisplayPort-Moduls Schritte 1. Lösen Sie die beiden unverlierbaren Schrauben, mit denen das DisplayPort-Modul am Gehäuse befestigt ist. 2.
  • Seite 76 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des DisplayPort-Moduls und stellen das Installationsverfahren bildlich dar. Abbildung 45. Einbauen des DisplayPort-Moduls Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 77: Hdmi-Modul

    Abbildung 46. Einbauen des DisplayPort-Moduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.
  • Seite 78 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des HDMI-Anschlussmoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 47. Entfernen des HDMI-Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein.

  • Seite 79: Einbauen Des Hdmi-Anschlussmoduls

    Einbauen des HDMI-Anschlussmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des HDMI-Anschlussmoduls und stellen das Verfahren zum Einbauen bildlich dar. Abbildung 48.

  • Seite 80: Vga-Modul

    Abbildung 49. Einbauen des HDMI-Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 81: Installieren Des Vga-Anschlussmoduls

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des VGA-Anschlussmoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 50. Entfernen des VGA-Anschlussmoduls Schritte 1. Lösen Sie die beiden unverlierbaren Schrauben, mit denen das VGA-Anschlussmodul am Gehäuse befestigt ist. 2.
  • Seite 82 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen E/A-Moduls und stellen das Installationsverfahren bildlich dar. Abbildung 51. Installieren des VGA-Anschlussmoduls Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 83: Ps2-Modul

    Abbildung 52. Installieren des VGA-Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 84: Einbauen Des Ps2-Anschlussmoduls

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des PS2-Anschlussmoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 53. Entfernen des PS2-Anschlussmoduls Schritte 1. Lösen Sie die beiden unverlierbaren Schrauben, mit denen das PS2-Anschlussmodul am Gehäuse befestigt ist. 2.
  • Seite 85 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des PS2-Anschlussmoduls und stellen das Verfahren zum Einbauen bildlich dar. Abbildung 54. Einbauen des PS2-Anschlussmoduls Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 86: Serielles Modul

    Abbildung 55. Einbauen des PS2-Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 87: Installieren Des Seriellen Anschlussmoduls

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Moduls für den seriellen Anschluss und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 56. Entfernen des seriellen Anschlussmoduls Schritte 1. Lösen Sie die beiden unverlierbaren Schrauben, mit denen das serielle Anschlussmodul am Gehäuse befestigt ist. 2.
  • Seite 88 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des seriellen Anschlussmoduls und stellen das Installationsverfahren bildlich dar. Abbildung 57. Installieren des seriellen Anschlussmoduls Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 89: Glasfasermodul

    Abbildung 58. Installieren des seriellen Anschlussmoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 90: Installieren Des Glasfasermoduls

    2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Glasfasermoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 59. Entfernen des Glasfasermoduls Schritte 1. Lösen Sie die drei unverlierbaren Schrauben, mit denen das Glasfasermodul am Gehäuse befestigt ist. 2.
  • Seite 91 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Glasfasermoduls und stellen das Installationsverfahren bildlich dar. Abbildung 60. Installieren des Glasfasermoduls Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 92 Abbildung 61. Installieren des Glasfasermoduls Schritte ANMERKUNG: Dieser Schritt trifft zu, wenn Sie ein Upgrade eines Computers ohne vorhandenes E/A-Modul durchführen. Führen Sie zum Entfernen der herausdrückbaren Anschlussabdeckung einen Schlitzschraubendreher von der Außenseite des Computers in die Öffnung der Anschlussabdeckung ein. Drücken Sie auf die Ausschlag-Anschlussabdeckung, um sie zu lösen, und entfernen Sie sie dann vom Computer.

  • Seite 93: Kapitel 8: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)

    Die Informationen in diesem Abschnitt zum Entfernen und Installieren von vor Ort austauschbaren Einheiten sind nur für autorisierte Servicetechniker bestimmt. VORSICHT: Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, empfiehlt Dell Technologies, die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker austauschen zu lassen.

  • Seite 94: Einsetzen Des Kühlkörpers

    Abbildung 62. Kühlkörper entfernen Schritte 1. Lösen Sie die drei unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist. Gehen Sie dabei in umgekehrter Reihenfolge vor (3 > 2 > 1). 2. Heben Sie den Kühlkörper von der Hauptplatine. Einsetzen des Kühlkörpers VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.

  • Seite 95: Internes Antennenmodul

    Abbildung 63. Einsetzen des Kühlkörpers Schritte 1. Setzen Sie den Kühlkörper auf die Hauptplatine. 2. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. 3. Ziehen Sie die drei unverlierbaren Schrauben zur Befestigung des Kühlkörpers an der Hauptplatine an. Gehen Sie dabei in der richtigen Reihenfolge vor (1 > 2 > 3).

  • Seite 96: Einbauen Des Antennenmoduls (Schwarzes Kabel)

    Abbildung 64. Entfernen des Antennenmoduls (schwarzes Kabel) Schritte 1. Entfernen Sie das Antennenkabel aus den Kabelführungen am Gehäuse. 2. Entfernen Sie die Schraube (M3x3), mit der das Antennenmodul am Gehäuse befestigt ist. 3. Heben Sie das Antennenmodul aus dem Gehäuse. Einbauen des Antennenmoduls (schwarzes Kabel) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 97 Abbildung 65. Einbauen des Antennenmoduls (schwarzes Kabel) Schritte 1. Richten Sie die Laschen am Antennenmodul an den Bohrungen am Gehäuse aus und setzen Sie es in das Gehäuse. 2. Bringen Sie die Schraube (M3x3) zur Befestigung des Antennenmoduls am Gehäuse wieder an. 3.

  • Seite 98: Entfernen Des Antennenmoduls (Weißes Kabel)

    Entfernen des Antennenmoduls (weißes Kabel) Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Wireless-Karte. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Antennenmoduls (weißes Kabel) und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 66.

  • Seite 99: Einbauen Des Antennenmoduls (Weißes Kabel)

    Abbildung 67. Entfernen des Antennenmoduls (weißes Kabel) Schritte 1. Lösen Sie das weiße Antennenkabel aus den Kabelführungen am Gehäuse und auf der Hauptplatine. 2. Lösen Sie die unverlierbare Schraube, mit der die Abdeckung des Antennenmoduls am Antennenmodul (weißes Kabel) befestigt ist. 3.
  • Seite 100 Abbildung 68. Einbauen des Antennenmoduls (weißes Kabel) Abbildung 69. Einbauen des Antennenmoduls (weißes Kabel) Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 101: Prozessor

    Schritte 1. Platzieren Sie das Antennenmodul in einem Winkel und drücken Sie es in den Steckplatz im Gehäuse. 2. Richten Sie die Schraubenbohrung und die unverlierbare Schraube am Antennenmodul an den Schraubenbohrungen im Gehäuse aus. 3. Bringen Sie die Schraube (M3x3) wieder an, mit der das Antennenmodul am Gehäuse befestigt wird. 4.

  • Seite 102: Einbauen Des Prozessors

    Abbildung 70. Entfernen des Prozessors Schritte 1. Drücken Sie den Entriegelungshebel nach unten und ziehen Sie ihn vom Prozessor weg, um ihn aus der Sicherungshalterung zu lösen. 2. Ziehen Sie den Entriegelungshebel ganz nach unten, um sicherzustellen, dass die Prozessorabdeckung vollständig geöffnet ist. VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen.

  • Seite 103: Lautsprecherhalterung

    Abbildung 71. Einbauen des Prozessors Schritte 1. Richten Sie die Kerben des Prozessors auf die Laschen am Prozessorsockel aus und setzen Sie den Prozessor in den Prozessorsockel ein. VORSICHT: Stellen Sie sicher, dass sich die Kerbe der Prozessorabdeckung unter dem Führungsstift befindet. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss.

  • Seite 104: Installieren Der Lautsprecherhalterung

    Abbildung 72. Entfernen der Lautsprecherhalterung Schritte 1. Entfernen Sie die (M3x5)-Schraube, mit der die Lautsprecherhalterung an der Hauptplatine befestigt ist. 2. Heben Sie die Lautsprecherhalterung von der Hauptplatine. Installieren der Lautsprecherhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 105: Systemplatine

    Abbildung 73. Installieren der Lautsprecherhalterung Schritte 1. Richten Sie die Lautsprecherhalterung an den Schlitzen auf der Hauptplatine aus, setzen Sie sie ein und drücken Sie darauf, bis die Entriegelungslasche hörbar einrastet. 2. Bringen Sie die Schraube (M3x5) zur Befestigung der Lautsprecherhalterung an der Hauptplatine wieder an. Nächste Schritte 1.
  • Seite 106 9. Entfernen Sie den Lüfter. 10. Entfernen Sie den Speicher. 11. Entfernen Sie den Kühlkörper. 12. Entfernen Sie den Prozessor. 13. Entfernen Sie gegebenenfalls das optionale I/O-Modul. ● Duales USB-3.2-Gen2-Modul ● USB-Typ-C-Modul ● DisplayPort-Modul ● HDMI-Modul ● VGA-Modul ● PS2-Modul ●...
  • Seite 107 6. Prozessorsockel 7. Netzadapteranschluss (POWERIN) 8. Lüfteranschluss (FAN CPU) 9. Steckplätze für Speichermodule (DIMM1 und DIMM2) 10. Knopfzellenakku Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Abbildung 75. Entfernen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 108: Einbauen Der Systemplatine

    Abbildung 76. Entfernen der Systemplatine Schritte 1. Entfernen Sie die Kabel der Wireless-Karte aus den Kabelführungen auf der Hauptplatine. 2. Entfernen Sie die drei Schrauben (M3x5), mit denen die Systemplatine am Gehäuse befestigt ist. 3. Entfernen Sie die Schraubbefestigung (M3x4), mit der die Hauptplatine am Gehäuse befestigt ist. 4.
  • Seite 109 Abbildung 77. Anschlüsse auf der Hauptplatine 1. Lautsprecheranschluss (INT SPK) 2. Wireless-Kartensteckplatz (M.2 WLAN) 3. M.2-Solid-State-Laufwerkssteckplätze (M.2 PCIe SSD-0 und M.2 PCIe SSD-1) 4. Optionaler serieller PS/2-Anschluss (KB MS SERIAL) 5. Optionaler Portanschluss (OPTION) 6. Prozessorsockel 7. Netzadapteranschluss (POWERIN) 8. Lüfteranschluss (FAN CPU) 9.
  • Seite 110 Abbildung 78. Einbauen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 111 Abbildung 79. Einbauen der Systemplatine Schritte 1. Richten Sie die Hauptplatine am Gehäuse aus und senken Sie die Hauptplatine in das Gehäuse ab, bis die Abstandspunkte auf der Rückseite der Hauptplatine mit denen des Gehäuses übereinstimmen. 2. Bringen Sie die Schraubbefestigung (M3x4) zur Befestigung der Hauptplatine am Gehäuse wieder an. 3.
  • Seite 112 5. Installieren Sie den Arbeitsspeicher. 6. Installieren Sie den Lüfter. 7. Installieren Sie die Wireless-Karte. 8. Installieren Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk bei einer Konfiguration mit einer SSD, sofern zutreffend. 9. Installieren Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk bei einer Konfiguration mit zwei SSDs, sofern zutreffend.

  • Seite 113: Kapitel 9: Software

    ● Windows 11 Pro National Education ● Ubuntu Linux 24.04 LTS, 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern in der Dell Wissensdatenbank den Artikel „Häufig gestellte Fragen zu Treibern und Downloads“ mit der Artikelnummer 000123347. Software...

  • Seite 114: Kapitel 10: Bios-Konfiguration

    BIOS-Konfiguration ANMERKUNG: Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Optionen möglicherweise nicht angezeigt. VORSICHT: Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. Bevor Sie die Einstellungen im BIOS-Setup ändern, wird empfohlen, dass Sie sich die ursprünglichen Einstellungen zur späteren Verwendung notieren.

  • Seite 115: Einmaliges F12-Startmenü

    Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 25. System-Setup-Optionen – Menü „Systeminformationen“  Übersicht Dell Pro Micro, QCM1250 BIOS Version Zeigt die Versionsnummer des BIOS an. Service-Tag Zeigt das Service-Tag des Computers an.

  • Seite 116: Übersicht

    Tabelle 25. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Maximum Clock Speed Zeigt die maximale Prozessortaktrate an. Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Anzahl Cores Zeigt die Anzahl der Prozessorkerne an. Prozessor-ID Zeigt den ID-Code des Prozessors an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an.
  • Seite 117 Tabelle 26. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt) Startkonfiguration Standardmäßig ist die Option EIN aktiviert. VORSICHT: Das Deaktivieren von Microsoft-UEFI-ZS kann dazu führen, dass Ihr System nicht gestartet werden kann. Die Systemgrafik funktioniert möglicherweise nicht, einige Geräte funktionieren möglicherweise nicht ordnungsgemäß.
  • Seite 118 Tabelle 28. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage SMART Reporting SMART-Berichte aktivieren Aktivieren oder Deaktivieren von Selbstüberwachung, Analyse und Berichttechnologie (SMART) während des Computerstarts. Standardmäßig ist die Option OFF deaktiviert. Drive Information M.2 PCIe SSD-0 Zeigt die Typinformationen zu M.2-PCIe-SSD-0 des Computers an. Gerät Zeigt die M.2-PCIe-SSD-0-Geräteinformationen des Computers an.

  • Seite 119: Stromversorgung

    Tastatur verwenden, um den Computer aus dem Stand-by-Modus zu reaktivieren. Standardmäßig ist die Option EIN aktiviert. Wake on Dell USB-C Dock Wenn diese Option aktiviert ist, können Sie die Dell USB-C-Dockingstation verwenden, um Ihren Computer aus dem Stand-by-Modus zu reaktivieren. Standardmäßig ist die Option EIN aktiviert.
  • Seite 120 Absolute® Absolute Software bietet verschiedene Cybersicherheitslösungen, von denen einige Software erfordern, die auf Dell Computern vorinstalliert und in das BIOS integriert ist. Um diese Funktionen zu verwenden, müssen Sie die Absolute BIOS-Einstellung aktivieren und sich an Absolute wenden, um die Konfiguration und Aktivierung durchzuführen.
  • Seite 121 Dies gibt einem Administrator die Kontrolle über die BIOS-Einstellungen, ermöglicht es einem Endnutzer jedoch, sein eigenes Kennwort anzugeben. Standardmäßig ist die Option EIN aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Änderung des Kennworts durch Nutzer ohne Administratorrechte aktivieren deaktiviert zu lassen.
  • Seite 122 „Sperrung durch Masterkennwort“ geändert werden kann. Standardmäßig ist die Option OFF deaktiviert. Dell empfiehlt nicht, Sperrung durch Masterkennwort zu aktivieren, es sei denn, Sie haben Ihr eigenes Kennwortwiederherstellungssystem implementiert. Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung.
  • Seite 123 Tabelle 35. System-Setup-Optionen – Menü „Systemmanagement“  Systemverwaltung Service-Tag Zeigt die Service-Tag-Nummer des Computers an. Bestands-Tag Erstellt ein Bestands-Tag für den Computer, das von einem IT-Administrator zur eindeutigen Identifizierung eines bestimmten Computers verwendet werden kann. ANMERKUNG: Sobald das Bestands-Tag im BIOS festgelegt ist, kann es nicht mehr geändert werden.
  • Seite 124 ● Intel Virtualization Technology – Direct Enable Intel Trusted Execution Technology Standardmäßig ist die Option AUS aktiviert. (TXT) Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Intel Trusted Execution Technology (TXT) zu aktivieren. DMA Protection (Festplattenlaufwerksschutzfunktion) DMA-Unterstützung vor dem Start Ermöglicht die Steuerung des DMA-Schutzes vor dem Start für interne und externe...
  • Seite 125 Tabelle 38. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Virtualisierung ANMERKUNG: Diese Option wird nur aus Kompatibilitätsgründen bereitgestellt, da einige ältere Hardware nicht DMA-fähig ist. BS-Kernel-DMA-Unterstützung aktivieren Ermöglicht die Steuerung des Kernel-DMA-Schutzes für interne und externe Anschlüsse. Diese Option aktiviert den DMA-Schutz im Betriebssystem nicht direkt. Bei Betriebssystemen, die DMA-Schutz unterstützen, zeigt diese Einstellung dem Betriebssystem an, dass das BIOS die Funktion unterstützt.

  • Seite 126: Aktualisieren Des Bios

    Computer fragt bei jedem Neustart erneut nach dem Wiederherstellungsschlüssel. Wenn der Wiederherstellungsschlüssel nicht bereitgestellt wird, kann dies zu Datenverlust oder einer Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie in der Wissensdatenbank-Ressource: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Schritte 1.

  • Seite 127: Aktualisieren Des Bios Über Das Einmalige Startmenü

    Um Ihr BIOS über das einmalige Startmenü zu aktualisieren, brauchen Sie Folgendes: ● einen USB-Stick, der für das FAT32-Dateisystem formatiert ist (der Stick muss nicht bootfähig sein) ● die ausführbare BIOS-Datei, die Sie von der Dell Support-Website heruntergeladen und in das Stammverzeichnis des USB-Sticks kopiert haben ●...

  • Seite 128: Aktualisieren Des Bios

    Aktualisieren des BIOS unter Windows Schritte 1. Rufen Sie die Dell Support-Website auf. 2. Gehen Sie zu Identifizieren Ihres Produkts oder durchsuchen Sie den Support. Geben Sie in das Feld die Produktkennung, das Modell oder den Service-Request ein oder beschreiben Sie, wonach Sie suchen, und klicken Sie dann auf Suchen.

  • Seite 129: Aktualisieren Des Bios In Linux Und Ubuntu

    Um Ihr BIOS über das einmalige Startmenü zu aktualisieren, brauchen Sie Folgendes: ● einen USB-Stick, der für das FAT32-Dateisystem formatiert ist (der Stick muss nicht bootfähig sein) ● die ausführbare BIOS-Datei, die Sie von der Dell Support-Website heruntergeladen und in das Stammverzeichnis des USB-Sticks kopiert haben ●...

  • Seite 130: Zuweisen Eines System-Setup-Kennworts

    Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. ANMERKUNG: System- und Setup-Kennwortfunktionen sind standardmäßig deaktiviert. Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System- oder Administratorkennwort nur zuweisen, wenn der Zustand auf Nicht eingerichtet gesetzt ist. Um das BIOS-System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2.

  • Seite 131: Löschen Der Cmos-Einstellungen

    5. Bringen Sie die Seitenabdeckung wieder an. Löschen der System- und Setup-Kennwörter Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter Support kontaktieren beschrieben auf, um System- oder Setup- Kennwörter zu löschen. ANMERKUNG: Informationen zur Vorgehensweise beim Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder Ihrer Anwendung.

  • Seite 132: Kapitel 11: Troubleshooting

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...

  • Seite 133: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows Betriebssystem vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 134: Zurücksetzen Der Echtzeituhr (Rtc)

    Mit der Funktion zum Zurücksetzen der Echtzeituhr (Real Time Clock, RTC) können Sie oder der Servicetechniker die kürzlich eingeführten Modelle von Dell Pro und Pro Max Computern in bestimmten Kein POST/Kein Start/Kein Strom-Situationen wiederherstellen. Sie können den RTC-Reset im ausgeschalteten Systemzustand nur initiieren, wenn das System an den Netzstrom angeschlossen ist.
  • Seite 135 6. Schalten Sie das Modem ein. 7. Schalten Sie den Computer ein. Troubleshooting...

  • Seite 136: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter Support kontaktieren auf der Dell Support-Seite.

Diese Anleitung auch für:

D19u20pn3

Inhaltsverzeichnis
