2.3.1 MINIMUM HEIGHT OF THE FLUE IN TERMS OF ITS REDUCTION.

MINIMUM HÖHE SCHORNSTEINKANAL MIT ANDEREM DURCHMESSER
Venus 700 HT
Venus 850 HT
Venus 1000 HT
Venus 850 DHT

2.4 CONNECTION

We advise you to use a fi xed stainless steel pipe for the connec-
tion. The appliance is delivered without this pipe. Consequently,
you will have to supply the pipe yourself.

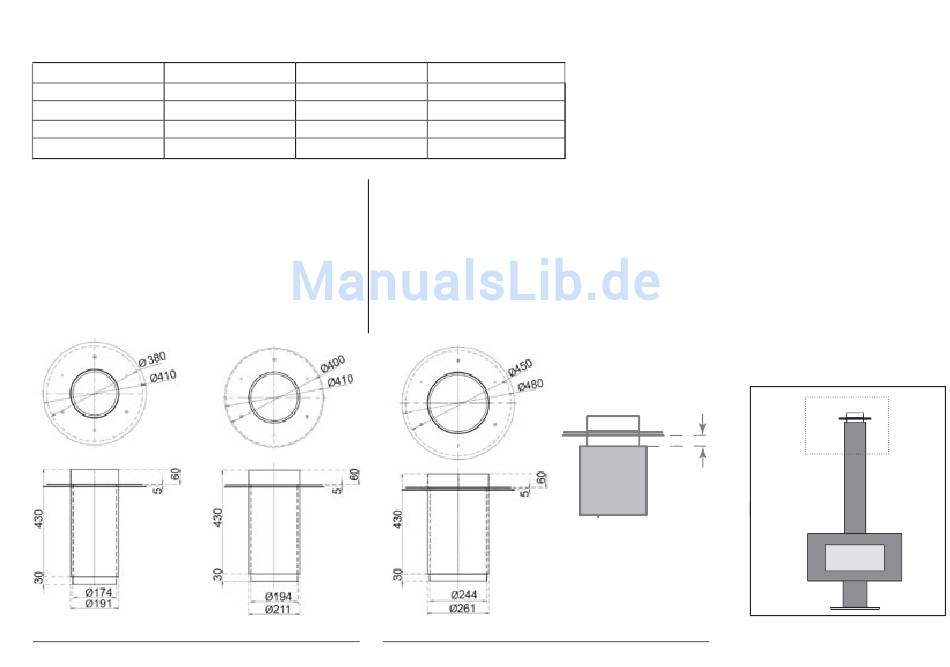

2.4.1 Ceiling connection

Between the ceiling connector en de pipe you must have a mini-
mum distance of 5 cm. This is to garantee a convection stream.
700 HT
INSTRUCTION FOR INSTALLATION AND USE VENUS HT - WOOD
� ₂₅₀ � ₂₀₀
≥ 4m
≥ 4m
≥ 4m

2.4 ANSCHLUSS

Wir empfehlen Ihnen, für den Anschluss ein Edelstahl oder 2mm
Stahl Rohr. Dieses Rohr ist nicht im Lieferumfang des Gerätes
enthalten
Zwischen Decke und Zierblende sollte ein minimaler Abstand
von 5 cm eingehalten werden. Dies garantiert die Konvektions-
strömung.
850 HT / DHT
MONTAGE- UND BEDIENUNGSANLEITUNG VENUS HT UND DHT - HOLZ
� ₁₈₀
≥ 4m
≥ 6m
≥ 6m
≥ 6m

2.4.1 Deckenanschluss

1000 HT
+/- 5cm
detail A Fig.4 detail A Fig.4
A A A A A
FIG. 4
6
