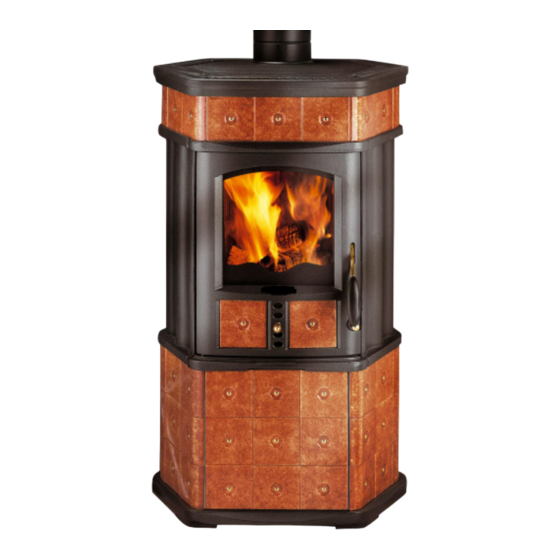

- Seite 1 AUFSTELLUNGS-, BEDIENUNGS- UND WARTUNGSANLEITUNG Kaminofen MONA / A TYP 188 63 Dieses Gerät wurde in Übereinstimmung mit den anwendbaren -Zeichen nach EN 13240 und gemäß Gemeinschaftsrichtlinien für das Art. 15a B-VG gebaut und geprüft.
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 als Zeitbrandfeuerstätte typgeprüft. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen europäischen Normen, örtliche baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. - Seite 4 19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten...
-
Seite 5: Aufstellung
1. AUFSTELLUNG 1.1 Vorbereitung Die Verpackung vorsichtig entfernen. • Das Verpackungsmaterial ist zu recyceln und daher in die betreffenden Behälter zu • geben, oder bei der am Wohnort vorgesehenen Stelle abzuliefern. Vergewissern Sie sich bitte vor der Installation auf die Unversehrtheit des Gerätes. •... -
Seite 6: Anschlüsse
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert wird. Einrichtungsgegenstände außerhalb des Strahlungsbereichs Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 28 cm und hinten 32 cm unterschritten wird. -
Seite 7: Schornsteinanschluss
Abgasstutzen Montage des Abgasstutzens Den Abgasstutzen entnehmen (befindet sich • im Brennraum oder im Lagerfach). Den Stutzen auf der Topplatte positionieren • (siehe nebenstehende Abbildung) und mit den mitgelieferten Schrauben befestigen. 1.6 Schornsteinanschluss ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks- Schornsteinfegermeister zu Rate zu ziehen! Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. - Seite 8 Richtig Falsch mind. 50 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Stau durch sich ge- mind. 30 cm genseitig behin- dernde Abgasströ- Falschluft durch offene Türen an nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß...
-
Seite 9: Bedingungen
2. BEDINGUNGEN 2.1 Hinweise Den Inhalt dieses Teils auch aufmerksam lesen, denn er liefert wichtige Hinweise • und Anweisungen zur Benutzung und Wartung und vor allem zur Sicherheit des Produktes. Es ist von grundlegender Bedeutung, dass das vorliegende Handbuch vollständig •... -
Seite 10: Inbetriebnahme
Beim Anzündvorgang kleines Holz kreuzschlichten • Um eine perfekte Verbrennung zu garantieren, muss der Brennstoff an einem • trockenen und vor Schmutz geschützten Ort aufbewahrt werden. Maximale Füllhöhe sind zwei Lagen definiertes Scheitholz • Brennstoffmengen: Scheitholz max. kleine Scheite Füllung (Brenndauer ca. -
Seite 11: Anzünden Und Betrieb
2.5 Anzünden und Betrieb HINWEIS: Zum Anzünden niemals Alkohol, Benzin oder andere flüssige Brennstoffe verwenden! Im Falle des Anzündens an besonders kalten Tagen oder bei Tiefdruck • empfehlen wir, den Schonstein anwärmen zu lassen, indem Sie kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reinigungsöffnung des Schornsteines entzünden. -
Seite 12: Rütteln Des Feuerrostes
Feuerraumtür Abb. 1 Geschlossen Offen PRIMÄRLUFTKNOPF Rostrüttler 2.8 Rütteln des Feuerrostes (Abb. 1) Mit dem mitgelieferten Schutzhandschuh eine abwechselnde Bewegung des • Rostrüttlers vornehmen, wie in der Abbildung gezeigt. Die aus der Verbrennung zurückbleibende Asche fällt in den Aschenkasten, und damit ist der Feuerraum immer bereit, neue Holzladungen aufzunehmen, damit die Primärluft richtig ins Innere des Feuerraums geleitet wird. -
Seite 13: Einstellungen
Aschenkasten Abb. 2 2.10 Einstellungen Um stets einen guten Ausgleich zwischen Heizleistung und Brennstoffverbrauch • zu erhalten, werden folgende Positionen empfohlen: Während des normalen Gebrauches kann die Intensität des Feuers durch Betätigung des Primärluftreglers und des Rostrüttlers reguliert werden. Die unten stehenden Regulierpositionen beziehen sich auf den Zustand, wenn •... -
Seite 14: Wartung Und Reinigung
3. WARTUNG UND REINIGUNG WICHTIGE HINWEISE Das Gerät muss bis zum Erreichen der Raumtemperatur abgekühlt sein, bevor • Wartungs- oder Reinigungsarbeiten vorgenommen werden können. Die Überprüfungen auf die Sicherheit des Gerätezustandes sollte ausschließlich • durch einen Kundendiensttechniker erfolgen. 3.1 Ordentliche Wartung Die Häufigkeit, mit der das Gerät gereinigt werden muss, hängt wie die •... -
Seite 15: Innenreinigung Des Ofenzugs
INNENREINIGUNG DES OFENZUGS: Mindestens einmal im Jahr und jedes Mal bei Bedarf. • Wir raten, das Verfahren von Fachpersonal ausführen zu lassen, da die • mechanisch befestigte Oberplatte entfernt werden muss. Die Innenreinigung muss immer bei kaltem Ofen erfolgen, wobei die dazu •... -
Seite 16: Mögliche Störungen Und Lösungen
3.4 Mögliche Störungen und Lösungen PROBLEME URSACHE LÖSUNGEN Die Glasscheibe der − Zu geringer oder zu − Kontrollieren, ob das Feuerraumtür hoher Schornsteinzug Verbindungsstück verstopft verrußt, und/oder der < 10 Pa, > 18 Pa ist ist. Feuerraum wird unzulässig − Den Anschluss abändern: schmutzig und Höherer Zug durch geeignete schwarz vom Rauch. -
Seite 17: Konformitätserklärung
3.5 Konformitätserklärung Wamsler Haus- und Küchentechnik GmbH EG-Konformitätserklärung Hersteller: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching Produktbezeichnung: Kaminofen Typ: 188 63 Mona / A Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein: 89/106/EWG: Bauprodukten- Richtlinie Der Nachweis erfolgt nach EN 13240:2001/A2:2004/AC:2007 gemäß... -
Seite 18: Technisch Daten
4. TECHNISCH DATEN Beschreibung Mona / A Breite Tiefe Höhe Gewicht des Gerätes Durchmesser Abgasstutzen Nennwärmeleistung CO-Emission NWL (bezogen auf 13% Sauerstoff) mg/Nm³ 875 / 1250 Scheitholz / Braunkohle Wirkungsgrad Scheitholz / Braunkohle 82,7 / 75,5 Abgastemperatur am Abgasstutzen ° C 294 / 282 Scheitholz / Braunkohle Abgasmassenstrom Scheitholz / Braunkohle... -
Seite 19: Typenschild
5. TYPENSCHILD Im nachfolgenden ist eine Kopie des am Gerät angebrachten Typenschildes wiedergegeben. Siehe letzte Seite Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. - Seite 20 Haus – und Küchentechnik GmbH Gutenbergstr. 25 D – 85748 Garching bei München Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Code 90003076 Rev.1...
