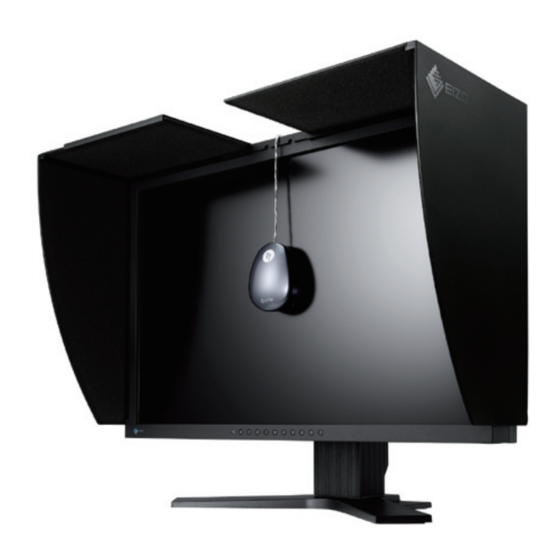

Wichting
Bitte lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch
und die Installationsanleitung (separater Band) sorgfältig durch, um sich mit
der sicheren und effizienten Bedienung vertraut zu machen.
• Einrichtung
Lesen Sie das Installationsanleitung (separater Band)
• Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur
Verfügung:
http://www.eizo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eizo COlorEdge CG242W
Inhaltszusammenfassung für Eizo COlorEdge CG242W
-
Seite 1: Abdeckung
Bitte lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und die Installationsanleitung (separater Band) sorgfältig durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. • Einrichtung Lesen Sie das Installationsanleitung (separater Band) • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com... - Seite 2 [Anbringung der Vorsichtshinweise] ® Als Partner von ENERGY STAR hat EIZO NANAO CORPORATION ermittelt, dass dieses Produkt den Richtlinien für Energieeinsparungen von ENERGY STAR entspricht. Die Produktspezifikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind ohne vorherige Ankündigung geändert werden können. Copyright© 2008 EIZO NANAO CORPORATION Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln - elektronisch, mechanisch oder auf andere Weise - reproduziert, in einem Suchsystem gespeichert oder übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können. ENERGY STAR ist ein in den USA eingetragenes Warenzeichen. Apple, Macintosh, Mac OS und ColorSync sind eingetragene Warenzeichen von Apple Inc. VGA ist ein eingetragenes Warenzeichen der International Business Machines Corporation. DPMS und DisplayPort sind Warenzeichen und VESA ist ein eingetragnes Warenzeichen von Video Electronics Standards Association. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. PowerManager, ColorNavigator und UniColor Pro sind Warenzeichen der EIZO NANAO CORPORATION. ScreenManager, ColorEdge und EIZO sind eingetragene Warenzeichen der EIZO NANAO CORPORATION in Japan und anderen Ländern.
-
Seite 3: Hinweise Für Diesen Monitor
Hinweise für diesen Monitor Hinweise für diesen Monitor • Neben dem Erstellen von Dokumenten, Betrachten von Multimedia-Inhalten und andere allgemeine Verwendungszwecke eignet sich dieses Produkt auch für andere Anwendungen, wie zum Beispiel die Erstellung von Grafiken oder die Verarbeitung von digitalen Fotos, bei denen eine präzise Farbwiedergabe eine große Bedeutung spielt. -
Seite 4: Reinigung
Hinweise für diesen Monitor Reinigung Hinweis • V erwenden Sie niemals Verdünner, Benzol, Alkohol, Scheuermittel oder andere starke Lösungsmittel, da diese Schäden am Gehäuse und am LCD-Display verursachen könnten. [LCD-Display] • D ie Bildschirmoberfläche kann bei Bedarf mit einem weichen Tuch (beispielsweise mit einem Baumwoll- oder Brillenputztuch) gereinigt werden. • H artnäckige Flecken lassen sich in der Regel entfernen, indem das Tuch mit etwas Wasser angefeuchtet wird, um die Reinigungskraft zu erhöhen. [Gehäuse] • E ntfernen Sie Flecken, indem Sie das Gehäuse mit einem weichen Tuch abwischen, das Sie zuvor mit einem milden Reinigungsmittel angefeuchtet haben. Sprühen Sie keinesfalls Wachs oder Reinigungsmittel direkt auf das Gehäuse. (Genaue Einzelheiten enthält das PC-Handbuch.) So arbeiten Sie optimal mit dem Monitor • E ine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den Umgebungsbedingungen entsprechend ein. • D ie Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 3-6. Einstellung der EIZO-Logo-Anzeige ....22 Abdeckung ............. 1 4. Fehlerbeseitigung..........23 Hinweise für diesen Monitor ......... 3 Reinigung ............... 4 5. Referenz ............27 So arbeiten Sie optimal mit dem Monitor .... 4 5-1. Ambringen eines schwenkarms ..... 27 Inhaltsverzeichnis ..........5 5-2. Anschließen von zwei PCs an den Monitor ... 28 1. Einführung ............6 5-3. Verwendung von USB (Universal Serial Bus) 29 1-1. Leistungsmerkmale ..........6 5-4. Einstellbereich der Frequenz ......30 5-5. -
Seite 6: Einführung
1. Einführung 1. Einführung Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale • 24.1 “ Breitbildformat LCD • Umfangreiche Farbskala von 97 % der Adobe-RGB • Für HDCP • G ilt für DisplayPort (nur 8 Bit, Audio nicht unterstützt) • Kompatibel mit zwei Eingangstypen (1 x DVI-I, 1 x DisplayPort) • [Horizontale Abtastfrequenz] Analog: 24 - 130 kHz Digital: 26 - 78 kHz [Vertikale Abtastfrequenz] Analog: 47.5 - 120 Hz Digital: 23.75 - 63 Hz (VGA TEXT: 69 - 71Hz) [Auflösung] 1920 Punkte x 1200 Zeilen • Rahmensynchronisationsmodus Unterstützter Frequenzbereich: 23.75 - 31.5Hz, 47.5 - 63Hz • Anzeige im Hochformat / Querformat (Um 90 Grad im Uhrzeigersinn drehen) • Eine Anwendungssoftware für die Kalibrierung der Monitoreigenschaften und die Erstellung von ICC-Profilen (für Windows) bzw. Apple ColorSync-Profilen (für Macintosh) (Weitere Informationen finden Sie unter „1-3. Dienstprogramm-CD“ auf Seite 8). • Farbfehlsichtigkeitssimulations-Software „UniColor Pro“ wird unterstützt (Diese Software steht hier zum Herunterladen bereit: http://www.eizo.com). • Konturenverbesserungsfunktion für Justage vergrößerter Bilder (<Glätten>) • Feinkontrast-Modi ermöglichen die Auswahl einer optimalen Betriebsart für die Bildschirmanzeige (Weitere Informationen finden Sie unter „2-3. Einstellung der Farbe“ auf Seite 16) • Höhenverstellbarer Fuß • Integrierte Auto Ecoview-Funktion • Anfügen einer „Justagezertifizierung“, um die Merkmale für Graustufen und Gleichmäßigkeit des Monitors zu beschreiben. • Monitor-Abdeckhaube ist angebracht Hinweis • D ieser Monitor unterstützt die Anzeige im Hoch- und Querformat. Mithilfe dieser Funktion kann die Ausrichtung des Justierungsmenüs geändert werden, wenn der Monitor mit vertikaler Anzeige verwendet wird. (Weitere Informationen finden Sie unter „3-5. Ändern der Ausrichtung“... -
Seite 7: Bedienelemente Und Funktionen
Verbindung erforderlich ist, oder um die USB-Hub-Funktion zu verwenden (hinten) Stellt eine Verbindung zu einem USB-Peripheriegerät her. USB-Anschluss (seitlich) Zum Einstellen der Höhe und Neigung des Bildschirms. Fuß Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem. Öffnung für Diebstahlsicherung Verdeckt die Anschlusskabel. Kabelabdeckung ® *ScreenManager ist der Name des Justierungsmenüs von EIZO. -
Seite 8: Übersicht Zum Cd-Inhalt Und Zur Software
1. Einführung 1-. Dienstprogramm-CD Eine „EIZO LCD-Dienstprogramm“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt die Disc-Inhalte sowie eine Übersicht der Software-Programme. Übersicht zum CD-Inhalt und zur Software Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Informationen zu Startprozeduren für die Software oder zu Dateizugriffsprozeduren finden Sie in der Datei „Readme.txt“ oder der „read me“-Datei auf der CD. Element Übersicht Für Windows Für Macintosh √ √ Datei „Readme.txt“ oder „read me“-Datei ColorNavigator Eine Anwendungssoftware für die Kalibrierung der Monitoreigenschaften und die Erstellung von ICC- Profilen (für Windows) bzw. Apple ColorSync-Profilen √ √ (für Macintosh). (Der PC muss mit dem mitgelieferten USB-Kabel am Monitor angeschlossen sein.) Siehe nachfolgende Beschreibung. Dienstprogramm Eine Software mit Anzeigemustern, die zur manuellen √ für die Bildjustage Justierung des Bildes bei analogem Signaleingang – verwendet wird. Dateien für... -
Seite 9: Grundlegende Bedienung Und Funktionen
1. Einführung 1-. Grundlegende Bedienung und Funktionen Grundlegende Bedienung Die Justage für den Monitor und Einstellungen können mithilfe von Justierungsmenü (OSD) und der Tasten am Monitor vorgenommen werden. ® Justierungsmenü (*ScreenManager Eingabetaste Netzschalter Feinkontrast-Menü Steuertasten Taste zur Modusauswahl (Oben, Unten, Links, Rechts) Hinweis • Das Justierungsmenü und das Feinkontrast-Menü können nicht gleichzeitig aktiv sein. Justierungsmenü aktivieren Betätigen Sie die an der Vorderseite des Monitors, um das Hauptmenü des Justierungsmenü aufzurufen. Justieren und Einstellen 1. Wählen Sie mit Hilfe der das gewünschte Untermenü, und drücken Sie die . Auf dem Bildschirm erscheint jetzt das gewählte Untermenü. (Bezüglich des Untermenüs siehe „Funktionen“ (Seite 10).) 2. Benutzen Sie die , um das Symbol für den zu ändernden Parameter anzusteuern, und betätigen Sie die . Ein Menü mit den verfügbaren Einstellungen erscheint. 3. Nehmen Sie die erforderlichen Justagemaßnahmen mit Hilfe der vor und drücken Sie die , um die vorgenommenen Einstellungen zu speichern. Justierungsmenü verlassen 1. Um zum Hauptmenü zurückzukehren, müssen Sie das Symbol <Zurück> anklicken oder die Steuertaste zweimal betätigen und anschließend die drücken. -
Seite 10: Funktionen
1. Einführung Funktionen Die nachstehende Tabelle zeigt sämtliche Justierungsmenü für die Justage und Einstellung des Monitors. „ “ kennzeichnet Parameter, die nur für den analogen Eingang eingestellt werden können. Hauptmenü Untermenü Referenz Bildparameter Clock "2-2. Richtige Bildschirmanzeige (nur Analog- Phase Eingang)" (Seite 13) Bildposition Auflösung Bereich Glätten "2-4. Niedrigere Auflösung einstellen" (Seite 19) Signalfilter Dieser Filter ist festzulegen, wenn Rauschen im Bildschirm erscheint. Farbe (Custom)* Helligkeit "2-3. Einstellung der Farbe" (Seite 16) Temperatur Gamma Sättigung Farbton Gain-Einstellung 6 Farben Zurücksetzen PowerManager "3-1. Einstellung der Energiespareinstellung" (Seite 20) Andere Funktion Bildgröße "2-4. Niedrigere Auflösung einstellen" (Seite 19) Randintensität Eingangssignal "5-2. Anschließen von zwei PCs an den Monitor" (Seite 28) Abschaltfunktion "3-2. Verwendung der Abschaltfunktion"... -
Seite 11: Bildschirmjustierung
2. Bildschirmjustierung . Bildschirmjustierung -1. Einstellung der Bildschirm-Auflösung Kompatible Auflösungen/Bildwiederholfrequenzen Der Monitor unterstützt die nachfolgend aufgeführten Auflösungen. Analoges Eingang Auflösung Modus Frequenz Punkt-Clock 640×480 VGA, VESA ~85Hz 640×480 Macintosh 67Hz 720×400 VGA TEXT 70Hz 800×600 VESA ~85Hz 832×624 Macintosh 75Hz 1024×768 VESA ~85Hz 1152×864 VESA 75Hz 204MHz (Max.) 1152×870 Macintosh 75Hz 1280×960 VESA... -
Seite 12: Auflösung Einstellen
2. Bildschirmjustierung Auflösung einstellen Windows Vista 1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop. 2. Klicken Sie im angezeigten Menü auf „Anpassen“. 3. Klicken Sie im Dialogfenster „Systemsteuerung -> Anpassung“ auf „Anzeige“. 4. Klicken Sie im Dialogfenster „Anzeigeeinstellungen“ auf die Registerkarte „Monitor“ und wählen Sie im Feld „Auflösung“ die gewünschte Bildschirmauflösung. 5. Klicken Sie auf „OK“. 6. When a confirmation dialog is displayed, click "Yes". Windows XP 1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop. 2. Wählen Sie im angezeigten Menü die Option „Eigenschaften“. 3. Klicken Sie im Dialogfenster „Eigenschaften von Anzeige“ auf die Registerkarte „Einstellungen“ und wählen Sie dort unter „Anzeige“ die gewünschte „Bildschirmauflösung“. 4. Wenn ein Bestätigungsdialog erscheint, klicken Sie darin auf „Ja“. Mac OS X 1. Wählen Sie im Apple-Menü die Option „Systemeinstellungen“. 2. Klicken Sie im Dialogfenster „Systemeinstellungen“ unter „Hardware“ auf „Monitore“. 3. Wählen Sie im angezeigten Dialogfenster die Registerkarte „Monitore“ und anschließend im Feld „ Auflösungen“ die gewünschte Bildschirmauflösung. 4. Die Bildschirmauflösung wird sofort auf den gewünschten Wert geändert. Wenn Sie mit dieser Auflösung zufrieden sind, schließen Sie das Fenster. -
Seite 13: Richtige Bildschirmanzeige (Nur Analog-Eingang)
Führen Sie die Justage mit der AutoSize-Funktion durch. 1. Drücken Sie die an der Vorderseite des Monitors. Die Meldung „Bei erneuter Betätigung geht Einstellung verloren.“ erscheint und wird etwa 5 Sekunden lang angezeigt. 2. Drücken Sie, solange die Meldung angezeigt wird, erneut die , um Clock, Phase, Bildposition und Auflösung automatisch einzustellen. Wollen Sie den Bildschirm nicht justieren, drücken Sie die Taste nicht nochmals. Hinweis • D ie automatische Justagefunktion ist für Macintosh- und AT-kompatible PCs gedacht, die unter Windows eingesetzt werden. In folgenden Fällen ist diese Funktion möglicherweise nicht verfügbar: Die Einstellung funktioniert möglicherweise nicht ordnungsgemäß, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder Schwarz als Desktop- Hintergrundfarbe gewählt haben. • Diese Funktion ist bei einigen Grafikkarten nicht oder nicht vollständig verfügbar. Kann das Bild mit Hilfe der nicht justiert werden, befolgen Sie die nachstehenden Anweisungen, um eine Justage vorzunehmen. Wenn Sie das Bild justieren können, fahren Sie fort mit dem Abschnitt „5. Bereich“. Bereiten Sie die das Anzeigemuster für die Justage der analogen Anzeige vor. Für Windows-PCs 1. Legen Sie die „EIZO LCD Utility Disk“ in Ihren PC ein. 2. Starten Sie das „Dienstprogramm für die Bildjustage“ vom Startmenü der CD. Falls es nicht gestartet wird, öffnen Sie die Dateien für Justierungsmuster. Für andere PCs als Windows Laden Sie die "Dateien für Justierungsmuster" von unserer Website herunter: http://www.eizo.com Hinweis • A nweisungen zum Öffnen und Verwenden der Datei für Justierungsmuster finden Sie in der Datei „Readme.txt“ oder der „read me“-Datei. - Seite 14 2. Bildschirmjustierung Führen Sie die AutoSize-Einstellung mit angezeigtem analogen Justierungsmuster erneut aus. 1. Zeigen Sie Anzeigemuster 1 im Vollbildmodus auf dem Bildschirm an. Verwenden Sie dazu das „Dienstprogramm für die Bildjustage“ oder die Datei für Justierungsmuster. 2. Berühren Sie . Die Meldung „Bei erneuter Betätigung, geht Einstellung verloren.“ wird fünf Sekunden lang angezeigt. 3. Berühren Sie erneut, während die Meldung angezeigt wird. Die automatische Einstellung zum Anpassen von Flackern, Bildschirmposition und Bildgröße wird durchgeführt und eine Statusmeldung angezeigt. Nehmen Sie die erforderlichen Einstellungen im Menü <Bildparameter> des Justierungsmenü vor. (1) Auf dem Bildschirm erscheinen vertikale Balken/Streifen. Parameter <Clock> justieren. Wählen Sie <Clock> und beseitigen Sie die Streifen mit Hilfe der Richtungs-Tasten und . Halten Sie die Richtungs-Tasten nicht längere Zeit gedrückt, da sich der Justagewert schnell ändert und der optimale Justagepunkt auf diese Weise nur schwer zu finden ist. Treten horizontales Flackern, Unschärfen oder Streifen auf, fahren Sie weiter unten mit der Justage des Parameters <Phase> fort. (2) Auf dem Bildschirm erscheinen horizontale Balken/Streifen. Parameter <Phase> justieren. Wählen Sie <Phase> und beseitigen Sie horizontales Flackern, Unschärfen oder Streifen mit Hilfe der Richtungs-Tasten und . Hinweis • Abhängig von dem eingesetzten PC lassen sich die horizontalen Streifen gegebenenfalls nicht vollständig beseitigen.
- Seite 15 2. Bildschirmjustierung (3) Die Bildposition ist nicht korrekt. Parameter <Bildposition> justieren. Die korrekte Bildposition auf dem LCD-Monitor ist durch die vorgegebene Anzahl und Position der Pixel definiert. Der Parameter <Bildposition> verschiebt das Bild an die korrekte Position. Wählen Sie <Bildposition> und korrigieren Sie die Position mit den Richtungs-Tasten , , und . Falls im Anschluss an die Justage der Bildposition eine Verzeichnung in Form von vertikalen Balken oder Streifen auftritt, müssen Sie zum Menü <Clock> zurückkehren und die vorangehend beschriebene Justagemaßnahme erneut vornehmen. („Clock -> „Phase -> „Bildposition “ “ “ (4) Der Anzeigebereich ist kleiner oder größer als der tatsächliche Bildschirminhalt. Parameter <Auflösung> justieren. Eine Justage ist erforderlich, wenn die Auflösung des Eingangssignals und die dargestellte Auflösung voneinander abweichen. Klicken Sie auf „Auflösung“, und bestätigen Sie die hier angezeigte Auflösung, wenn diese mit der eingegebenen Auflösung übereinstimmt. Ist dies nicht der Fall, müssen Sie die vertikale Auflösung mit Hilfe der Richtungs-Tasten und anpassen. Die Anpassung der Horizontalauflösung erfolgt über die Richtungs-Tasten und . Bild wird aufgrund zu vieler Punkte doppelt angezeigt. Ein Teil des Bildes wird aufgrund zu weniger Punkte abgeschnitten. Stellen Sie den Bereich des Ausgangssignals ein (dynamischer Bereich) Parameter <Bereich> im Menü <Bildparameter> justieren. Dieser Parameter steuert den Ausgangssignalbereich zur Anzeige aller Farbstufen (256 Farben). [Vorgehensweise] 1. Zeigen Sie Anzeigemuster 2 im Vollbildmodus auf dem Bildschirm an. Verwenden Sie dazu das „Dienstprogramm für die Bildjustage“ oder die Datei für Justierungsmuster. 2. Wählen Sie im Menü <Bildparameter> die Option <Bereich> aus, und drücken Sie anschließend . Die Meldung „Vorige Einstellung überschreiben? Nochmals betätigen“ wird angezeigt.
-
Seite 16: Einstellung Der Farbe
2. Bildschirmjustierung -. Einstellung der Farbe Einfache Einstellung (Umschalten des FineContrast-Modus) Mit dieser Funktion können Sie z. B. den optimalen Anzeigemodus für die Bildschirmhelligkeit wählen. So wählen Sie den FineContrast-Modus Über die Feinkontrast-Taste können Sie einen optimalen Bildschirmanzeige-Modus wählen. 4 Feinkontrast-Modi stehen zur Auswahl: Custom, sRGB, EMU und CAL. Betätigen Sie die , um das Menü zu verlassen. ->Custom -> sRGB -> EMU -> CAL Hinweis • D as Justierungsmenü und das Feinkontrast-Menü können nicht gleichzeitig aktiv sein. Feinkontrast-Menü [Beispiel]Custom Netzschalter Taste zur Modusauswahl Gewählter Modus Aktuelle Einstellungen für Helligkeit, Temperatur und Gamma Steuertasten Eingabetaste Feinkontrast-Modus Folgende Feinkontrast-Modi stehen zur Auswahl: Modus Beschreibung Custom Verfügbar für die Anzeige von Bildern mit Farbeinstellung nach Wunsch. -
Seite 17: Erweiterte Einstellungen [Justierungsmenü]
2. Bildschirmjustierung Erweiterte Einstellungen [Justierungsmenü] Die Farbeinstellungen für jeden Feinkontrast-Modus können über das Menü <Farbe> des Justierungsmenü geändert bzw. angepasst werden. Beim analogen Eingang müssen Sie den Parameter „Bereich“ vor Durchführung der Farbeinstellungen justieren. Während der Farbjustage kann der Feinkontrast-Modus nicht geändert werden. Wählen Sie daher einen Modus, bevor Sie den Feinkontrast-Modus aktivieren. Justagepositionen Welche Justagepositionen und Symbole im Menü <Farbe> verfügbar sind, hängt vom jeweils gewählten Feinkontrast-Modus ab. Bezüglich der Einstellpunkte siehe „Justagemaßnahmen“ auf der nächsten Seite. „ “: Einstellbar/Justierbar „ - “: Werkseitig fest vorgegeben √ Feinkontrast-Modi Symbol Funktion Custom sRGB √ √ Helligkeit* Temperatur* √ √ Gamma* √ Sättigung √ Farbton √ Gain-Einstellung √ 6 Farben Zurücksetzen √ √ Einstellung kann auch im Feinkontrast-Menü geändert werden. Hinweis • Vor Beginn der Justagemaßnahmen sollten Sie mindestens 30 Minuten warten, um eine ausreichende Monitorstabilisierung zu gewährleisten. (Vor Beginn der Justagemaßnahme sollten Sie mindestens 30 Minuten warten, damit der Monitor die korrekte Betriebstemperatur erreicht.) -
Seite 18: Justagemaßnahmen
2. Bildschirmjustierung Justagemaßnahmen Menü Funktionsbeschreibung Einstellbarer Bereich Helligkeit Einstellen der Bildschirmhelligkeit 0~100% Hinweis • Die Prozentangaben dienen lediglich zu Referenzzwecken. Temperatur Einstellen der Farbtemperatur 4000K~10000K in 500-K-Schritten (einschließlich 9300 K). Hinweis • Die Kelvin-Werte werden lediglich zu Referenzzwecken angezeigt. • Während die Farbtemperatur eingestellt wird, wird <Gain> automatisch an die Farbtemperatur angepasst. • Eine Farbtemperatur unter 4000 K oder über 10000 K ist ungültig. (Der Parameter <Temperatur> wird auf „Aus“ gesetzt.) • Durch Einstellen der <Gain-Einstellung> setzen Sie die aktuelle <Temperatur> außer Kraft. Gamma Einstellen des Gammawerts 1.8~2.6 Hinweis • Bei Einstellung des Gamma-Werts wird der Einsatz eines digitalen Signaleingangs empfohlen. Stellen Sie bei Einsatz des Monitors in Verbindung mit analogen Eingangssignalen einen Gamma-Wert zwischen 1,8 und 2,2 ein. Sättigung Ändern der Sättigung -100~100 Bei Wahl des Mindestwerts (-100) erhalten Sie ein Schwarzweißbild. Hinweis • Mit dieser Funktion wird nicht jede Farbabstufung angezeigt Farbton Ändern des Farbtons -100~100 Hinweis • Mit dieser Funktion wird nicht jede Farbabstufung angezeigt Gain-Einstellung... -
Seite 19: Niedrigere Auflösung Einstellen
2. Bildschirmjustierung -. Niedrigere Auflösung einstellen Bei niedrigeren Auflösungen wird die Anzeige automatisch bildschirmfüllend vergrößert. Bei Bedarf können Sie die Bildschirmgröße jedoch über die Funktion „Bildgröße“ im Menü „Andere Funktion“ anpassen. Vergrößern der Bildschirmanzeige bei niedriger Auflösung. <Bildgröße> wählen. Wählen Sie im Menü <Andere Funktion> die Position <Bildgröße>, und stellen Sie die Bildgröße mit Hilfe der Taste und ein. Modus Funktion Vollbild Zeigt das Bild auf dem gesamten Bildschirm an, unabhängig von der Bildauflösung. Da die vertikale und die horizontale Auflösung in unterschiedlichen Schrittgrößen erhöht werden, kann das Bild gegebenenfalls verzeichnet sein. Vergrößert Einige Text- oder Bildzeilen können bei vergrößerter oder bildschirmfüllender Anzeige („Vergrößert“ - bzw. „Vollbild“ -Modus) in unterschiedlicher Größe erscheinen.Im „Vollbild“ - und „Vollbild“ -Modus wird der äußere Bereich (Rand) normalerweise schwarz angezeigt. Normal Stellt das Bild mit der tatsächlichen Bildschirmauflösung dar. ex.) affichage en 1280 x 1024 Vergrößert Normal Vollbild (Standardeinstellung) (1920 × 1200) (1500 × 1200) (1280 × 1024) Verbessern Sie die Konturen unscharfer Texte bei vergrößerter Darstellung. Einstellung des Parameters <Glätten> ändern. Wählen Sie eine Glättungseinstellung zwischen 1 und 5 (weich - scharf). Rufen Sie im Menü „Bildparameter“ die Option <Glätten> auf und nehmen Sie die erforderliche Justage über die Tasten „Rechts“ oder „Links“ vor. Hinweis • D ie Einstellung zum Glätten ist je nach Bildschirmauflösung möglicherweise nicht erforderlich. -
Seite 20: Einstellung Des Monitors
3. Einstellung des Monitors . Einstellung des Monitors -1. Einstellung der Energiespareinstellung Mit den Optionen des Justierungsmenü-Menüs <PowerManager> können Sie das Energiesparsystem einstellen. Hinweis • Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald Sie ihn nicht mehr benötigen. Durch Ausschalten des Netzschalters oder vollständiges Ziehen des Netzkabels wird die Stromversorgung des Monitor unterbrochen. • Mit dem USB-Anschluss verbundene Geräte (vorgeschaltet und nachgeschaltet) können auch betrieben werden, wenn sich der Monitor im Energiesparmodus befindet oder ausgeschaltet ist. Deshalb variiert der Stromverbrauch des Monitors je nach angeschlossenem Gerät auch im Energiesparmodus. • Bei Verwendung von ColorNavigator wird empfohlen, die Energiesparfunktion auszuschalten. Analoger Eingang Dieser Monitor entspricht „VESA DPMS“. [Vorgehensweise] 1. Aktivieren Sie die Energiespareinstellungen des PCs. 2. Wählen Sie im Menü <PowerManager> die Einstellung „Ein“. [Energiesparsystem] Monitor Netzkontroll-LED Betrieb Blau STAND-BY Energiespar- SUSPEND Energiespar-Modus Orange Modus [Vorgehensweise] Betätigen Sie die Maus oder eine Taste, um zur normalen Bildschirmanzeige zurückzukehren. Digital Eingang • DVI: Dieser Monitor entspricht dem DVI-DMPM-Standard. -
Seite 21: Verwendung Der Abschaltfunktion
Hinweis • D ie Abschaltfunktion ist auch dann verfügbar, wenn der PowerManager aktiv ist. In diesem Fall wird jedoch vor dem Ausschalten des Monitors kein akustisches Signal ausgegeben. -. Bedienung der Sicherungstaste Verhindern Sie mit Hilfe der Justiersperre ungewollte Änderungen. Tasten, die gesperrt werden • (Eingabetaste ) / Justierung mit dem Justierungsmenü können • (Modustaste) • (Taste für automatische Bildjustage) • EIZO-Logo anzeigeneinr (Seite 22) Tasten, die nicht gesperrt werden • (Eingangssignal-Wahltaste) können • (Netzschalter) • (Taste zur Justiersperre) [Zum Sperren] Halten Sie mindestens 2 Sekunden lang gedrückt. Die Stromanzeige leuchtet 1 Sekunde lang orange auf. Die Einstellungen sind nun gesperrt. [Zum Entsperren] Halten Sie mindestens 2 Sekunden lang gedrückt. Die Stromanzeige leuchtet 1 Sekunde lang orange... -
Seite 22: Einstellung Der Anzeigelampe
-. Ändern der Ausrichtung Mithilfe dieser Funktion kann die Ausrichtung des Justierungsmenüs geändert werden, wenn der Monitor mit vertikaler Anzeige verwendet wird. [Vorgehensweise] 1. Wählen Sie <Menü Einstellung> im Justierungsmenü-Menü <Andere Funktion>. 2. Wählen Sie <Ausrichtung> im Menü <Menü Einstellung>. 3. Wählen Sie „Querformat“ oder „Hochformat“ mit oder . 4. Drehen Sie den Bildschirm um 90° im Uhrzeigersinn. Hinweis • Z ur Verwendung des Monitors in „Hochformat“-Position ist eine Grafikkarte, die Hochformat- Anzeige unterstützt, erforderlich. Bei Verwendung des Monitors in „Hochformat“-Stellung muss die Einstellung entsprechend der in dem PC verwendeten Grafikkarte angepasst werden. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte. -. Einstellung der EIZO-Logo-Anzeige Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden. (Standardmäßig wird das Logo angezeigt.) [Ausblenden des Logos] 1. Drücken Sie , um das Gerät auszuschalten. 2. Drücken Sie erneut, und halten Sie dabei gedrückt. Das EIZO-Logo erscheint nicht auf dem Bildschirm. [Einblenden] 1. Drücken Sie , um das Gerät auszuschalten. 2. Drücken Sie erneut, und halten Sie dabei gedrückt. Das Logo wird wieder angezeigt. -
Seite 23: Fehlerbeseitigung
4. Fehlerbeseitigung . Fehlerbeseitigung Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO-Händler in Verbindung setzen. • Kein Bild: Siehe Nummer 1 bis Nummer 2 • Anzeigeprobleme: Siehe Nummer 3 bis Nummer 14 • Sonstige Probleme: Siehe Nummer 15 bis Nummer 18 • USB-Probleme: Siehe Nummer 19 Probleme Zu überprüfende Punkte und mögliche Lösungen • Vergewissern Sie sich, dass das Netzkabel 1. Kein Bild ordnungsgemäß angeschlossen ist. Kann das Problem •LED-Status: Aus hierdurch nicht behoben werden, sollten Sie den Monitor zunächst für einige Minuten ausschalten, bevor Sie den Versuch wiederholen. • Schalten Sie den Netzschalter ein. • Drücken Sie •LED-Status: Blau • Setzen Sie alle anzupassenden Werte unter <Helligkeit> oder <Gain-Einstellung> auf einen höheren Wert (Seite 18). •LED-Status: Orange • Wechseln Sie zum anderen Signaleingang, indem Sie die Eingangssignal-Wahltaste des Bedienfelds betätigen. • Betätigen Sie eine Taste der Tastatur bzw. die Maus • Drücken Sie den Netzschalter des Computers. •LED-Status: blinkt orange • Mit dem Gerät, das die DisplayPort-Verbindung verwendet, besteht ein Problem. Lösen Sie das Problem, schalten Sie den Monitor am Hauptschalter aus, und schalten Sie ihn wieder ein. Weitere Details finden Sie... - Seite 24 4. Fehlerbeseitigung Probleme Zu überprüfende Punkte und mögliche Lösungen • Die nachstehende Meldung zeigt an, dass sich • Prüfen Sie, ob die Signaleinstellung Ihres PCs das Eingangssignal außerhalb des angegebenen mit den Einstellungen für Auflösung und vertikale Frequenzbereichs befindet. (Diese Signalfrequenz wird Bildwiederholfrequenz des Monitors übereinstimmt (Seite rot angezeigt.) 11). Beispiel: • Starten Sie den PC neu. • Wählen Sie mithilfe des zur Grafikkarte gehörenden Dienstprogramms einen geeigneten Anzeigemodus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte. fD: Punktfrequenz (Wird nur bei digitalem Eingangssignal angezeigt) fH: Horizontale Frequenz fV: Vertikale Frequenz • Stellen Sie die Bildposition ein, um das Bild korrekt im 3. Fehlerhafte Anzeigeposition Anzeigebereich anzuzeigen. Verwenden Sie dazu die Option <Bildposition> (Seite 15). • Bleibt das Problem bestehen, verwenden Sie zum Ändern der Anzeigeposition das zur Grafikkarte gehörende Dienstprogramm (falls vorhanden). • Stellen Sie die Auflosung uber <Auflosung> ein (Seite 4. Bild ist kleiner oder größer als Anzeigebereich. 15). 5. Verzeichnungseffekt in Form von vertikalen Balken oder • Beseitigen Sie die vertikalen Balken/Streifen über den Streifen. Parameter (seite 16). 6. Die Zeichen und Bilder weisen an der rechten Seite • Justieren Sie Zeichen und Bilder mit der Option vertikale Balken auf.
- Seite 25 4. Fehlerbeseitigung Probleme Zu überprüfende Punkte und mögliche Lösungen 9. Verzeichnungseffekt wie nachstehend dargestellt. • Dise kann vorkommen, wenn sowohl zu- sammengesetzte (X-OR) Eingangssignale als auch getrennte vertikale Synchronisationssignale eingehen. Wahlen Sie eine der beiden Signalarten. • Korrigieren Sie Helligkeit entsprechend. (Die 10. Die Bildschirmanzeige ist zu hell oder zu dunkel. Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn Sie bemerken, dass der Bildschirm dunkler wird oder flackert, sollten Sie sich an Ihren Händler wenden.) 11. Nachbilder • Verwenden Sie für eine lang andauernde Bildanzeige einen Bildschirmschoner oder eine Abschaltfunktion. • Nachbilder treten vor allem bei LCD-Monitoren auf. Vermeiden Sie langes Anzeigen desselben Bildes. • Dies liegt an der Charakteristik des LCD-Displays und 12. Pixelfehler in der Bildschirm-anzeige (z. B. geringfügig ist kein Fehler. hellere oder dunklere Bereiche) 13. Auf dem Bildschirm bleiben Fingerabdrücke erkennbar. • Lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.
- Seite 26 4. Fehlerbeseitigung Probleme Zu überprüfende Punkte und mögliche Lösungen 19. Der an das USB-Kabel angeschlossene Monitor wird • Überprüfen Sie, ob das USB-Kabel ordnungsgemäß nicht erkannt. / An den Monitor angeschlossene USB- angeschlossen ist. Geräte funktionieren nicht ordnungsgemäß.. • Überprüfen Sie die Downstream-Ports, indem Sie die Peripheriegeräte an andere Downstream-Ports anschließen. Wird das Problem hierdurch beseitigt, wenden Sie sich an Ihren EIZO Händler (Näheres hierzu enthält das PC-Handbuch). • Starten Sie den PC neu. • Wenn die Peripheriegeräte bei direktem Anschluss an den PC ordnungsgemäß funktionieren, wenden Sie sich an den Händler vor Ort. • Überprüfen Sie, ob PC und Betriebssystem USB- kompatibel sind (Informationen zur Unterstützung von USB erhalten Sie von dem jeweiligen Hersteller). • Überprüfen Sie bei der Verwendung von Windows die BIOS-Einstellung des PCs für USB. (Weitere Details finden Sie im Handbuch zum PC.)
-
Seite 27: Referenz
5. Referenz . Referenz -1. Ambringen eines schwenkarms Der LCD-Monitor kann mit einem Schwenkarm eingesetzt. Dazu müssen Sie den schwenkbaren Standfuß vom Monitor entfernen und den Schwenkarm montieren. Verwenden Sie einen EIZO-Schwenkarm oder -Standfuß. Hinweis • W enn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch. • Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden möchten, achten Sie darauf, dass Schwenkarm oder Standfuß dem VESA-Standard entspricht und die folgenden Spezifikationen erfüllt. - Lochabstand in der Auflage für die Armmontage: 100 mm x 100 mm - Stärke der Platte: 2.6 mm - Ausreichende Stabilität, um das Gewicht des Monitors (außer dem Standfuß) und Zubehör wie Kabel zu tragen. • Bringen Sie den Schwenkarm oder Standfuß so an, dass der Monitor in den folgenden Winkeln geneigt werden kann. - 45 Grad nach oben, 45 Grad nach unten (horizontales Display, vertikales Display um 90 Grad im Uhrzeigersinn gedreht) • Schließen Sie nach der Montage des Schwenkarms die Kabel wieder an. • D a der Monitor und der Arm sehr schwer sind, besteht bei Herunterfallen die Gefahr von Verletzungen oder Geräteschäden. Vorgehensweise bei der Montage Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen Unterlage ausgebreitet ist. Das Display muss dabei nach unten zeigen. Entfernen Sie den Standfuß, indem Sie die Halteschrauben lösen . Lösen Sie mit dem Schraubenzieher die vier Schrauben, die das Gerät und den Standfuß verbinden. Befestigen Sie den Schwenkarm ordnungsgemäß am LCD-Monitor. Befestigen Sie den Monitor mithilfe der im Benutzerhandbuch des Arms oder Fußes angegebenen... -
Seite 28: Anschließen Von Zwei Pcs An Den Monitor
5. Referenz -. Anschließen von zwei PCs an den Monitor Zwei PCs lassen sich über den DVI-I-Anschluss und den DisplayPort-Anschluss an der Rückseite des Monitors anschließen. Beispiele DisplayPort DVI-I PC 1 PC Signalkabel (mitgeliefert FD-C39) (Bei-spiel 1) Digital DVI Signalkabel (optional PP200) DisplayPort Digital Signalkabel Mini- (mitgeliefert FD-C16) (Bei-spiel 2) Analog D-Sub, 15-polig Wahl des aktiven Eingans Wechseln Sie mit der Taste das Eingangssignal. -
Seite 29: Verwendung Von Usb (Universal Serial Bus)
5. Referenz -. Verwendung von USB (Universal Serial Bus) Dieser Monitor stellt einen Hub gemäß USB-Standard bereit. In Verbindung mit einem USB-kompatiblen PC oder einem anderen Hub fungiert der Monitor als Hub, an den sich weitere USB-kompatible Peripheriegeräte anschließen lassen. Erforderliche Systemumgebung • PC mit USB-Ports oder ein weiterer USB-Hub, der an einem USB-kompatiblen PC angeschlossen ist • Windows 2000/XP/Vista // Mac OS 9.2.2/Mac OS X 10.2 oder später • USB-Kabel (MD-C93, mitgeliefert) Hinweis • Die USB-Hub-Funktion kann abhängig vom PC und Peripheriegeräten möglicherweise nicht richtig funktionieren. Bitte fragen Sie die Hersteller der einzelnen Geräte nach der jeweiligen USB- Unterstützung. • Wenn Sie die USB-Schnittstelle benutzen, sollten PC und Peripheriegeräte dem USB-Standard 2.0 entsprechen. • M it dem USB-Anschluss verbundene Geräte (vorgeschaltet und nachgeschaltet) können auch betrieben werden, wenn sich der Monitor im Energiesparmodus befindet oder ausgeschaltet ist. Deshalb variiert der Stromverbrauch des Monitors je nach angeschlossenem Gerät auch im Energiesparmodus. • B ei ausgeschaltetem Netzschalter kann das am USB-Anschluss angeschlossene Gerät nicht betrieben werden. • Im Folgenden werden Vorgänge für die Windows 2000/XP/Vista und Mac OS beschrieben. Anschließen an den USB-HUB (Einrichtung der USB-Funktion) Schließen Sie zuerst den Monitor mit dem Signalkabel an den PC an und schalten Sie dann den PC ein. -
Seite 30: Einstellbereich Der Frequenz
5. Referenz -. Einstellbereich der Frequenz Je nach Ihrer Betriebsumgebung kann es erforderlich sein, die Frequenz einzustellen, die Ihrer Videokarte entspricht. Wenn Sie den Monitor zum ersten Mal installieren oder die Umgebung ändern, müssen Sie ihn einstellen. Hinweis • S iehe Handbuch zur Grafikkarte. • D ie Umgebung wie unten beschrieben kann eingestellt werden, unabhängig davon, ob der Computer läuft oder nicht. zum Einstellen Drücken Sie um das Gerät auszuschalten. Drücken Sie erneut, und halten Sie dabei gedrückt. Wählen Sie das Eingangssignal mit Hilfe von im Menü <Signalauswahl> in der Mitte des Bildschirms. Verwenden Sie zur Wahl (oder einfach nur zur Bestätigung) der Frequenz, die Ihrer Videokarte entspricht, und drücken Sie dann [Analoger Eingang] Einstellung Horizontale Abtastfrequenz (kHz) Vertikale Abtastfrequenz (Hz) Normal 24~94 47~86 Breit 24~130 47~120 [Digital Eingang (DVI/DisplayPort)]... -
Seite 31: Spezifikationen
5. Referenz -. Spezifikationen LCD-Display Größe 61 cm (24.1 Zoll) Oberflächenbehandlung Antireflexionsbeschichtung Oberflächenhärte Reaktionszeit etwa 12 ms (CR: 10 oder mehr) Betrachtungswinkel 178°(horizontal und vertikal) Punktabstand 0.270mm Horizontale Analog 24~130 kHz (automatisch) Abtastfrequenz Digital 26~78 kHz Vertikale Analog 47.5~120Hz (automatisch) Abtastfrequenz Digital 23.75 ~ 63 Hz (VGA - TEXT: 69 ~ 71 Hz) Auflösung 1920 Punkte x 1200 Zeilen Punktfrequenz Analog 204 MHz (max.) Digital 164.5 MHz Anzeigefarben 16.77 Millionen Farben (max.) Empfohlene Helligkeit 120cd/m... -
Seite 32: Standardeinstellungen
5. Referenz Justierungsbereich Höhenverstellbarer Kippen: 40° nach oben, 0° nach unten Schwenken: 35° nach rechts, 35° nach links Fuß Höhenverstellung: 82 mm (3.23 Zoll) Rotation: 90° (im Uhrzeigersinn) Umgebungsbe Temperature Betrieb: 0 °C bis 35 °C (32°F ~ 95°F) dingungen Lagerung: -20 °C bis 60 ° C (-4°F ~ 140°F) Relative Betrieb: 30 % bis 80 %, ohne Kondensierung Luftfeuchte Lagerung: 30 % bis 80 %, ohne Kondensierung Luftdruck Betrieb: 700 bis 1060 hPa Lagerung: 200 bis 1060 hPa standard USB-Spezifikation, Vers. 2.0 USB port 1 x Upstream 2 x Downstream Übertragungsgesch 480 Mbit/s (hoch), 12 Mbit/s (voll), 1.5 Mbit/s (niedrig) windigkeit Stromver- Downstream: Je 500 mA (max.) sorgung Standardeinstellungen Helligkeit... -
Seite 33: Abmessungen
5. Referenz Abmessungen Einheit: mm (Zoll) 190(7.5) SWIVEL 287.5(11.3) 566(22.3) 233(9.2) 100(3.9) 233(9.2) 520.4(20.5) 399.5(15.7) 30.4(1.2) 230(9.1) 347.6(13.7) 236(9.3) 229(9.0) 571(22.5) 151(5.9) 45.6 (1.8) 398.5(15.7) -
Seite 34: Displayport-Anschluss
5. Referenz Pin-Belegung •DVI-I-Anschluss 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Pin No. Signal Pin No. Signal Pin No. Signal TMDS Data 2- TMDS Data1/3 Shield TMDS Data 2+ TMDS Clock shield TMDS Data2/4 Shield TMDS Clock+ +5V Power TMDS Clock-... -
Seite 35: Glossar
5. Referenz -. Glossar Auflösung Das LCD-Display besteht aus einer festen Anzahl von Bildelementen (Pixeln), die aufleuchten, um auf diese Weise den Bildschirminhalt darzustellen. Das Anzeigefeld dieses Monitors besteht aus 1920 horizontalen und 1200 vertikalen Pixeln. Bei einer Auflösung von 1920 x 1200 werden die Bilder als Vollbildschirm (1:1) angezeigt. Bereich Stellen Sie den Pegel für den Ausgangssignalbereich so ein, dass der gesamte Farbverlauf angezeigt wird. Wählen Sie hierfür im Farbmenü die Position „Bereich“. Clock Bei der Anzeige des analogen Eingangssignals wird das Analogsignal durch die LCD-Schaltung in ein Digitalsignal umgewandelt. Damit das Signal ordnungsgemäß umgewandelt wird, muss der LCD- Monitor einen Takt mit derselben Frequenz wie die Punktfrequenz der Grafikkarte generieren. Ist diese Einstellung nicht korrekt, erscheinen auf dem Bildschirm Verzeichnungen in Form vertikaler Streifen/ Balken. -
Seite 36: Gain-Einstellung
5. Referenz Gain-Einstellung Justiert die Farbparameter für Rot, Grün und Blau. Die Farbe des LCD-Monitors wird durch den Farbfilter des LCD-Displays dargestellt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann sich durch Ändern der Intensität, die die einzelnen Farbfilter durchdringt, ändern. Gamma Die Lichtintensitätswerte eines Monitors reagieren nicht linear auf eine Änderung des Eingangssignalpegels. Dieses Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Bei der Monitorausgabe bewirken niedrige Gamma-Werte „weißliche“ Bilder und hohe Gamma-Werte kontrastintensive Bilder. HDCP (High-bandwidth Digital Contents Protection) Digitales Signalverschlüsselungssystem als Kopierschutz für digitale Inhalte, wie z. B. für Video, Musik usw. Die sichere Übertragung digitaler Inhalte wird sichergestellt, indem die Inhalte auf der Sendeseite verschlüsselt, über einen DVI-Ausgang gesendet und auf der Empfangsseite wieder... -
Seite 37: Appendix/Anhang/Annexe
6. APPENDIX/ANHANG/ANNEXE . APPENDIX/ANHANG/ANNEXE Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique NOTE • B ased on the signal diagram shown below factory presets have been registered in the monitor's microprocessor. • D er integrierte Mikroprozessor des Monitors unterstützt werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme). • S ignaux ont été enregistrés en usine dans le microprocesseur du moniteur, conformément au diagramme de synchronisation ci-dessous. Frequencies Dot Clock Mode Sync Polarity Horizontal:kHz Vertical:Hz Horizontal 31.47 Negative VGA 640×480@60Hz 25.2 MHz... - Seite 38 6. APPENDIX/ANHANG/ANNEXE Frequencies Dot Clock Mode Sync Polarity Horizontal:kHz Vertical:Hz Horizontal 74.56 Negative VESA CVT 1920 × 1200@60Hz 193.25 MHz Vertical 59.89 Positive Horizontal 74.04 Positive VESA CVT RB 1920×1200 60Hz 154.00 MHz Vertical 59.95 Negative...
-
Seite 39: About Tco'03
Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the Impact on our natural environment. -
Seite 40: Fcc Declaration Of Conformity
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord... -
Seite 41: Hinweise Zur Auswahl Des Richtigen Schwenkarms Für Ihren Monitor / Hinweis Zur Ergonomie
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) D er Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben. b) D ie Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist. c) I m Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt. d) D er Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥...
