Seite 1: Inhaltsverzeichnis
3-8. Stellen Sie die automatische Helligkeitseinstellung ein ....23 3-9. Niedrigere Auflösung einstellen....... 24 3-10. Stellen Sie die Ausrichtung des Justierungsmenüs ein Das aktuelle Benutzerhandbuch steht auf unserer Website zum 3-11. EIZO-Logo –Anzeigeeinstellungen ....... 25 Herunterladen zur Verfügung: 4. Fehlerbeseitigung ............26 http://www.eizo.com 5. Referenz ..............29 5-1.
Seite 2: Sicherheitssymbole
übertragen werden. EIZO Corporation ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.
Seite 3: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN VORSICHTSMASSNAHMEN WICHTIG! • Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region, in die es ursprünglich geliefert wurde, eingesetzt, verhält es sich eventuell nicht so, wie es in den Spezifikationen beschrieben ist. • Lesen Sie diesen Abschnitt und die Hinweise auf dem Gerät bitte sorgfältig durch, um Personensicherheit und richtige Pflege zu gewährleisten (siehe Abbildung unten).
Seite 4 VORSICHTSMASSNAHMEN WARNUNG Stellen Sie das Gerät auf eine feste, stabile Fläche. Ein Gerät, das auf eine ungeeignete Fläche gestellt wird, kann umkippen und dabei Verletzungen oder Geräteschäden verursachen. Sollte das Gerät umgekippt sein, so ziehen Sie bitte sofort das Netzkabel ab, und lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie wieder damit arbeiten.
Seite 5 VORSICHTSMASSNAHMEN WARNUNG Berühren Sie bei Gewitter niemals den Stecker oder das Netzkabel. Anderenfalls können Sie einen elektrischen Schlag erleiden. Wenn Sie einen Schwenkarm anbringen, befolgen Sie bitte die Anweisungen im Benutzerhandbuch des Schwenkarms und installieren Sie das Gerät sorgfältig mit den beigefügten Schrauben. Tun Sie dies nicht, so kann es herunterfallen und Verletzungen oder Schäden verursachen.
Seite 6: So Arbeiten Sie Optimal Mit Dem Monitor
VORSICHTSMASSNAHMEN VORSICHT Reinigen Sie den Bereich um den Stecker in regelmäßigen Abständen. Wenn sich Staub, Wasser oder Öl auf dem Stecker absetzt, kann ein Feuer entstehen. Ziehen Sie das Netzkabel ab, bevor Sie das Gerät reinigen. Wenn Sie das Gerät bei angeschlossenem Netzkabel reinigen, können Sie einen elektrischen Schlag erleiden.
Seite 7: Einführung
1. Einführung 1. Einführung Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale • 24 “ Breitbildformat LCD • Umfangreiche Farbskala von 96 % der Adobe-RGB • Für HDCP • Kompatibel mit zwei Eingangstypen (2 x DVI-I) •...
Seite 8: Tasten Und Anzeigen
Betriebsstatus Blau Eingeschaltet Blau blinkend (jeweils 2-fach) Beachten Sie, dass der Monitor (im CAL-Modus oder im EMU-Modus) neu zu kalibrieren ist, wenn der Timer auf ColorNavigator eingestellt ist Orange Energiespar-Modus Ausgeschaltet ® *ScreenManager ist der Name des Justierungsmenüs von EIZO.
Seite 9: Übersicht Zum Cd-Inhalt Und Zur Software
1. Einführung 1-. Dienstprogramm-CD Eine „EIZO LCD-Dienstprogramm“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt den CD-Inhalt sowie eine Übersicht der Software-Programme. Übersicht zum CD-Inhalt und zur Software Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch.
Seite 10: Installation
2. Installation . Installation -1. Anschließen von zwei PCs an den Monitor Über die Eingänge DVI-I und D-Sub an der Rückseite des Monitors können zwei PCs angeschlossen werden. Beispiele SIGNAL2 SIGNAL1 PC 1 PC Signalkabel (mitgeliefert Signalkabel (mitgeliefert Mini- FD-C16) FD-C39) (Bei-spiel 1) Digital DVI...
Seite 11: Funktion
2. Introduction Priorität Funktion Liegen Signale an beiden Eingängen an, wird das Signal 1 in folgenden Fällen vorrangig behandelt: • Wenn der Monitor eingeschaltet ist • Wenn ein Signalwechsel an Eingang „SIGNAL 1“ erfolgt (auch dann, wenn Eingang „SIGNAL 2“ momentan aktiv ist). Liegen Signale an beiden Eingängen an, wird das SIGNAL 2 in folgenden Fällen vorrangig behandelt: •...
Seite 12: Einsatzbereiche Für Den Usb (Universal Serial Bus)
2. Installation -. Einsatzbereiche für Den USB (Universal Serial Bus) Dieser Monitor stellt einen Hub gemäß USB-Standard bereit. In Verbindung mit einem USB-kompatiblen PC oder einem anderen Hub fungiert der Monitor als Hub, an den sich weitere USB-kompatible Peripheriegeräte anschließen lassen. Erforderliche Systemumgebung •...
Seite 13: Bildschirmjustierung Und Einstellungen
3. Bildschirmjustierung und Einstellungen . Bildschirmjustierung und Einstellungen -1. Grundlegende Bedienung und Funktionen Die Justage für den Monitor und Einstellungen können mithilfe von Justierungsmenü (OSD) und der Tasten am Monitor vorgenommen werden. ® Justierungsmenü (*ScreenManager Netzschalter Eingabetaste Feinkontrast-Menü Steuertasten Taste zur Modusauswahl (Oben, Unten, Links, Rechts) Hinweis •...
Seite 14: Funktionen
3. Bildschirmjustierung und Einstellungen Funktionen Die nachstehende Tabelle zeigt sämtliche Justierungsmenü für die Justage und Einstellung des Monitors. „ “ kennzeichnet Parameter, die nur für den analogen Eingang eingestellt werden können, „ “ kennzeichnet Parameter, die nur für den digitalen Eingang relevant sind. Hauptmenü...
Seite 15: Bildjustage
Justage vorzunehmen. Wenn Sie das Bild justieren können, fahren Sie fort mit dem Abschnitt „5. Bereich“. � Bereiten�Sie�die�das�Anzeigemuster�für�die�Justage�der�analogen�Anzeige�vor. Legen Sie die „EIZO LCD Utility Disk“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“. Hinweis • Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die...
Seite 16 3. Bildschirmjustierung und Einstellungen � Führen�Sie�die�AutoSize-Einstellung�mit�angezeigtem�analogen�Justierungsmuster� erneut�aus. 1. Zeigen Sie Muster 1 als Vollbild mithilfe von „Musterdateien für die Bildjustierung“ auf dem Monitor an. 2. Berühren Sie Die Meldung „Bei erneuter Betätigung, geht Einstellung verloren.“ wird fünf Sekunden lang angezeigt. 3.
Seite 17 3. Bildschirmjustierung und Einstellungen (3) Die Bildposition ist nicht korrekt. Parameter <Bildposition> justieren. Die korrekte Bildposition auf dem LCD-Monitor ist durch die vorgegebene Anzahl und Position der Pixel definiert. Der Parameter <Bildposition> verschiebt das Bild an die korrekte Position. Wählen Sie <Bildposition> und korrigieren Sie die Position mit den Richtungs-Tasten .
Seite 18: Farbeinstellung
3. Bildschirmjustierung und Einstellungen -. Farbeinstellung Einfache Einstellung [FineContrast-Modus] Mit dieser Funktion können Sie z. B. den optimalen Anzeigemodus für die Bildschirmhelligkeit wählen. So wählen Sie den FineContrast-Modus Über die Feinkontrast-Taste können Sie einen optimalen Bildschirmanzeige-Modus wählen. 4 Feinkontrast-Modi stehen zur Auswahl: Custom, sRGB, EMU und CAL. Betätigen Sie die , um das Menü...
Seite 19: Erweiterte Einstellungen [Justierungsmenü]
3. Bildschirmjustierung und Einstellungen Erweiterte Einstellungen [Justierungsmenü] Die Farbeinstellungen für jeden Feinkontrast-Modus können über das Menü <Farbe> des Justierungsmenü geändert bzw. angepasst werden. Beim analogen Eingang müssen Sie den Parameter „Bereich“ vor Durchführung der Farbeinstellungen justieren. Während der Farbjustage kann der Feinkontrast-Modus nicht geändert werden. Wählen Sie daher einen Modus, bevor Sie den Feinkontrast-Modus aktivieren.
Seite 20 3. Bildschirmjustierung und Einstellungen Justagemaßnahmen Menü Funktionsbeschreibung Einstellbarer Bereich Helligkeit Einstellen der Bildschirmhelligkeit 0~100% Hinweis • Die Prozentangaben dienen lediglich zu Referenzzwecken. Temperatur Einstellen der Farbtemperatur 4000K~10000K in 500-K-Schritten (einschließlich 9300 K). Hinweis • Die Kelvin-Werte werden lediglich zu Referenzzwecken angezeigt. •...
Seite 21: Energiespareinstellungen
3. Bildschirmjustierung und Einstellungen -. Energiespareinstellungen Mit den Optionen des Justierungsmenü-Menüs <PowerManager> können Sie das Energiesparsystem einstellen. Hinweis • Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald Sie ihn nicht mehr benötigen. Eine 100-prozentige Energieeinsparung kann allerdings nur durch Unterbrechung der Spannungsversorgung des Monitors erzielt werden.
Seite 22: Abschaltfunktion
Tasten, die gesperrt werden (Eingabetaste ) / Justierung mit dem Justierungsmenü • können • (Modustaste) • (Taste für automatische Bildjustage) • EIZO-Logo anzeigeneinr (seite 25) • Signalauswahl (seite. 30) Tasten, die nicht gesperrt werden • (Eingangssignal-Wahltaste) können • (Netzschalter) •...
Seite 23: Einstellung Der Anzeigelampe
3. Bildschirmjustierung und Einstellungen -. Einstellung der Anzeigelampe Sie können die Anzeigelampe abschalten. Diese Funktion ist im Modus für mehrere Bildschirme verfügbar. [Vorgehensweise] 1. Wählen Sie <Netzkontroll-LED> im Justierungsmenü-Menü <Andere Funktion>. 2. Wählen Sie „Aus“. -. Stellen Sie die automatische Helligkeitseinstellung ein Der Sensor auf der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem angepasst werden kann.
Seite 24: Niedrigere Auflösung Einstellen
3. Bildschirmjustierung und Einstellungen -. Niedrigere Auflösung einstellen Bei niedrigeren Auflösungen wird die Anzeige automatisch bildschirmfüllend vergrößert. Bei Bedarf können Sie die Bildschirmgröße jedoch über die Funktion „Bildgröße“ im Menü „Andere Funktion“ anpassen. � Vergrößern�der�Bildschirmanzeige�bei�niedriger�Auflösung. <Bildgröße> wählen. Wählen Sie im Menü <Andere Funktion> die Position <Bildgröße>, und stellen Sie die Bildgröße mit Hilfe der Taste ein.
Seite 25: Stellen Sie Die Ausrichtung Des Justierungsmenüs Ein
, um zwischen „Portrait“ (Hochformat) und „Landscape“ (Querformat) zu wählen. -11. EIZO-Logo –Anzeigeeinstellungen Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden. (Standardmäßig wird das Logo angezeigt.) [Ausblenden des Logos] 1.
Seite 26: Fehlerbeseitigung
4. Fehlerbeseitigung . Fehlerbeseitigung Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO-Händler in Verbindung setzen. • Kein Bild: Siehe Nummer 1 bis Nummer 2 • Anzeigeprobleme: Siehe Nummer 3 bis Nummer 14 •...
Seite 27 4. Fehlerbeseitigung Probleme Zu überprüfende Punkte und mögliche Lösungen 3. Fehlerhafte Anzeigeposition • Stellen Sie die Bildposition ein, um das Bild korrekt im Anzeigebereich anzuzeigen. Verwenden Sie dazu die Option <Bildposition> (seite 17). • Bleibt das Problem bestehen, verwenden Sie zum Ändern der Anzeigeposition das zur Grafikkarte gehörende Dienstprogramm (falls vorhanden).
Seite 28 • Überprüfen Sie die Downstream-Ports, indem Sie die Peripheriegeräte an andere Downstream-Ports anschließen. Wird das Problem hierdurch beseitigt, wenden Sie sich an Ihren EIZO Händler (Näheres hierzu enthält das PC-Handbuch). • Führen Sie zum Prüfen des Status die folgenden Schritte aus: •Starten Sie den PC neu.
Seite 29: Referenz
5. Referenz . Referenz -1. Ambringen eines schwenkarms Der LCD-Monitor kann mit einem Schwenkarm eingesetzt. Dazu müssen Sie den schwenkbaren Standfuß vom Monitor entfernen und den Schwenkarm montieren. Hinweis • Wenn Sie einen Schwenkarm eines anderen Herstellers benutzen wollen, müssen Sie darauf achten, dass der Arm folgende Spezifikationen erfüllt: - Lochabstand in der Auflage für die Armmontage 100 mm x 100 mm (VESA-konform)
Seite 30: Umgebungseinstellungen (Nur Digitalsignale)
5. Referenz -. Umgebungseinstellungen (nur Digitalsignale) Je nach Ihrer Betriebsumgebung kann es erforderlich sein, die Frequenz einzustellen, die Ihrer Videokarte entspricht. Wenn Sie den Monitor zum ersten Mal installieren oder die Umgebung ändern, müssen Sie ihn einstellen. Hinweis • Siehe Handbuch zur Grafikkarte. •...
Seite 31: Reinigung
5. Referenz -. Reinigung Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen. Hinweis • Verwenden Sie niemals Verdünner, Benzol, Alkohol (Ethanol, Methanol oder Isopropyl-Alkohol), Scheuermittel oder andere starke Lösungsmittel, da diese Schäden am Gehäuse und am LCD-Display verursachen könnten.
Seite 32: Spezifikationen
5. Referenz -. Spezifikationen LCD-Display 61 cm (24,1 Zoll), TFT-Farbdisplay Oberflächenbehandlung : Antireflexionsbeschichtung Oberflächenhärte : 3H Reaktionszeit : etwa 16 ms (CR: 10 oder mehr) Betrachtungswinkel 178°(horizontal und vertikal) Punktabstand 0,270mm Horizontale Analog 24~94 kHz (automatisch) Abtastfrequenz Digital 26~78 kHz Vertikale Analog 47,5~86Hz (automatisch) (1600x1200 : 47,5 ~ 76 Hz)
Seite 33: Standardeinstellungen
5. Referenz standard USB-Spezifikation, Vers. 2.0 USB port 1 x Upstream 2 x Downstream Übertragungsge 480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig) schwindigkeit Stromver- Downstream: Je 500 mA (max.) sorgung Standardeinstellungen Helligkeit Glätten Temperatur 6500K Feinkontrast-Modus Custom PowerManager Analoger Eingan:VESA DPMS Digitaler Eingang: DVI DMPM Bildgröße...
Seite 34: Abmessungen
5. Referenz Abmessungen mm (Zoll) 287.5 (11.3) 85 (3.35) 566 (22.3) 56.3 520.4 (20.5) (2.22) 398.5 (15.7) 77.7(3.06) 230 (9.1) (1.3) 281.5 (11.1) 347.6 (13.7) 236 (9.3) 229 (9) 571 (22.5) 151 (5.9) 45.6 (1.8) 398.5 (15.7) Pin-Belegung •DVI-I-Anschluss 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21...
Seite 35: Glossar
Das LCD-Display besteht aus einer festen Anzahl von Bildelementen (Pixeln), die aufleuchten, um auf diese Weise den Bildschirminhalt darzustellen. Das Display des EIZO CG241W setzt sich aus 1920 horizontalen Pixeln und 1200 vertikalen Pixeln zusammen. Bei einer Auflösung von 1920 x 1200 werden alle Pixel benutzt und die Anzeige des Bildschirminhalts erfolgt im Vollbild-Modus.
Seite 36: Gain-Einstellung
5. Referenz Gain-Einstellung Justiert die Farbparameter für Rot, Grün und Blau. Die Farbe des LCD-Monitors wird durch den Farbfilter des LCD-Displays dargestellt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann sich durch Ändern der Intensität, die die einzelnen Farbfilter durchdringt, ändern.
Seite 37: Appendix/Anhang/Annexe
6. APPENDIX/ANHANG/ANNEXE . APPENDIX/ANHANG/ANNEXE Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique NOTE • Based on the signal diagram shown below factory presets have been registered in the monitor's microprocessor. • Der integrierte Mikroprozessor des Monitors unterstützt werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).
Seite 38 6. APPENDIX/ANHANG/ANNEXE Frequencies Dot Clock Mode Sync Polarity Horizontal:kHz Vertical:Hz Horizontal 87.50 Positive VESA 1600×1200@70Hz 189.0 MHz Vertical 70.00 Positive Horizontal 93.75 Positive VESA 1600×1200@75Hz 202.5 MHz Vertical 75.00 Positive Horizontal 65.29 Negative VESA CVT 1680×1050 60Hz 146.3 MHz Vertical 59.95 Positive Horizontal...
Seite 39: About Tco'03
Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the Impact on our natural environment.
Seite 40: Fcc Declaration Of Conformity
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord...
Seite 41: Hinweise Zur Auswahl Des Richtigen
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) D er Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben. b) D ie Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist. c) I m Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt. d) D er Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥...
Seite 42 6th Edition-April, 2013 03V22160F1 (U.M-CG241W)

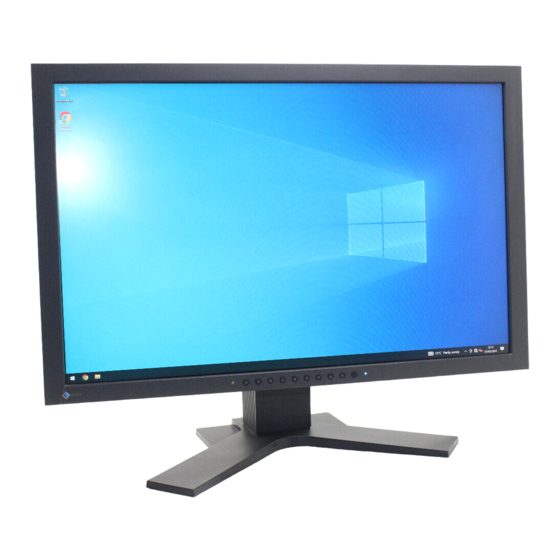

Eizo ColorEdge CG241W Bedienungsanleitung
