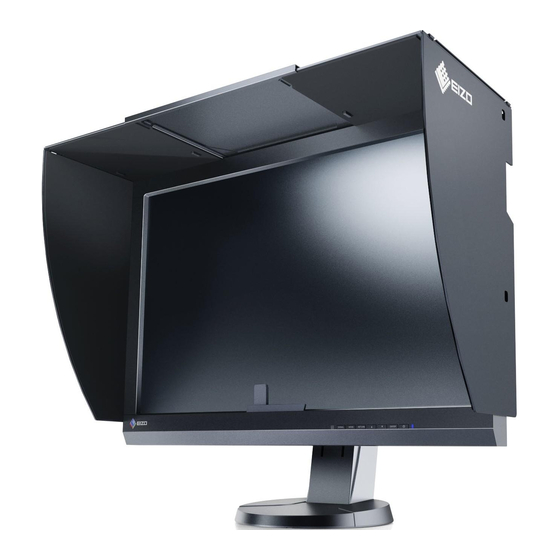

Bedienung vertraut zu machen. • Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie in der Installationsanleitung. • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO Corporation in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden.
99,9994%. Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter. Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z.
Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit an den Innen- und Außenseiten des Monitors. Stellen Sie in diesem Fall den Monitor nicht an. Warten Sie stattdessen bis die Kondensationsflüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.
Kompatible Auflösungen ......15 3-4. Änderung der Anzeigeposition des ● AnalogerEingang(DVI-I) .......15 Justierungsmenüs ........35 ● DigitalerEingang(DVI-I,DisplayPort)...15 3-5. Anzeigen und Ausblenden des EIZO- ● DigitalerEingang(HDMI).......15 Logos ............35 2-2. Auflösung einstellen........16 3-6. Sperre der Bedienung ........ 36 ●...
Seite 6
Kapitel 6 Fehlerbeseitigung ......47 6-1. Kein Bild ............47 6-2. Bildverarbeitungsprobleme ....... 49 6-3. Andere Probleme ........50 6-4. Probleme mit dem eingebauten Kalibrierungssensor und SelfCalibration .51 Kapitel 7 Referenz ........... 52 7-1. Anbringen des optionalen Schwenkarms 52 7-2. Anschließen mehrerer externer Geräte..53 ...
„1-3. EIZO LCD Utility Disk“ (Seite 10) • Simulationssoftware „UniColor Pro“ für eingeschränktes Farbsehvermögen wird unterstützt Diese Software steht auf unserer Website für den Download zur Verfügung (http://www.eizo.com). • Energiesparfunktion Eine Senkung des Stromverbrauchs verringert den Kohlendioxidausstoß. Dieses Produkt ist mit einer Energiesparfunktion ausgestattet.
Seite 8
Achtung Geben Sie bei der Verwendung des eingebauten Kalibrierungssensors auf Folgendes acht. Berühren Sie den eingebauten Kalibrierungssensor nicht. DieskanndieMessgenauigkeitdeseingebautenKalibrierungssensorsreduzierenoder VerletzungenoderSachschädenverursachen. Achtung • Eine Umgebung mit hoher Temperatur oder hoher Luftfeuchtigkeit kann die Messgenauigkeit des eingebauten Kalibrierungssensors beeinträchtigen. Wir empfehlen, den Monitor unter den folgenden Bedingungen zu verwenden und zu lagern.
(siehe „7-1. Anbringen des optionalen Schwenkarms“ (Seite 52)). 1-3. EIZO LCD Utility Disk Eine „EIZO LCD Utility Disk“ (CD-ROM) ist im Lieferumfang des Produkts enthalten. Die nachstehende Tabelle zeigt den CD-Inhalt und eine Übersicht der Softwareprogramme. ● CD-Inhalt und Softwareübersicht Die CD beinhaltet Software-Anwendungsprogramme zur Justierung und ein Benutzerhandbuch.
1-4. Grundlegende Bedienung und Funktionen ● Grundlegende Bedienung des Justierungsmenüs Anzeigen des Justierungsmenüs 1. Drücken Sie . Das Justierungsmenü wird eingeblendet. Menütitel AktuellerModus Element Einstellung Menü Justierung/Einstellung 1. Wählen Sie mit ein zu justierendes/einzustellendes Menü, und drücken Sie 2. Wählen Sie mit ein zu justierendes/einzustellendes Element und drücken Sie 3.
● Anzeigen der Tastenführung Durch Drücken der Tasten an der Vorderseite (außer der -Taste ) wird die Tastenführung nahe der Tasten angezeigt. Tastenführung Steuertaste Hinweis • Die Tastenführung erscheint weiterhin, während das Justierungsmenü oder Modusmenü angezeigt wird. • Die Tastenführung wird je nach ausgewähltem Menü oder Status unterschiedlich angezeigt. •...
● Funktionen Die nachstehende Tabelle zeigt die Menüs zur Justierung und die Einstellmöglichkeiten der einzelnen Menüs Hauptmenü Element Referenz Farbe „2-3.JustierungderFarbe“(Seite17) Helligkeit Temperatur Gamma ErweiterteEinst. Farbton Sättigung Umrissverstärkung Ausschneiden Gain-Einstellung Schwarzwert 6Farben „3-10.RücksetzenaufStandard“(Seite39) FarbeZurücksetzen SelfCalibration „4-2.AusführenvonSelfCalibration“(Seite44) Ausführen „4-3.PrüfenderJustierungsergebnisse“ Ergebnis (Seite44) „4-1.EinstellungderKalibrierungsdetails“...
Seite 14
Power „5-1.EinstellenvonEnergiesparen“(Seite45) Energiesparen Manager „5-2.EinstellenderHelligkeitderTastean Indikator derVorderseite“(Seite46) MenüEinstellung „3-2.WählenderSprache“(Seite34) Sprache „3-3.EinstellenderAusrichtung“(Seite35) Ausrichtung „3-4.ÄnderungderAnzeigepositiondes Menü-Position Justierungsmenüs“(Seite35) Werkzeuge „SowechselnSiezwischen Signaleingang Eingangssignalen“(Seite54) „3-1.Aktivieren/Deaktivierender Modus-Einstellg. Modusauswahl“(Seite34) „3-8.AutomatischesUmschaltendesUSB- USB-Auswahl Anschlusses“(Seite37) DisplayPort HDMI „7-4.AnzeigenderMonitorinformationen“ Signalinformation (Seite56) Monitorinformation „3-10.RücksetzenaufStandard“(Seite39) AlleZurücksetzen *1 Die im Menü „Farbe“ verfügbaren Justierungen/Einstellungen variieren je nach ausgewähltem Modus. (Siehe „2-3.
2-2. Auflösung einstellen Führen Sie die folgenden Schritte aus, wenn die Auflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Auflösung ändern möchten. ● Windows 8 / Windows 7 1. Für Windows 8, klicken Sie auf die „Desktop“-Kachel auf der Startseite, um den Desktop aufzurufen. 2.
2-3. Justierung der Farbe ● So wählen Sie den Anzeigemodus (Farbmodus) Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung. Anzeigemodi Modus Zweck 1-Custom VerfügbarfürdieAnzeigevonBildernmitFarbeinstellungnachWunsch. ® ® 2-Adobe GeeignetfürdenFarbabgleichmitPeripheriegeräten,dieAdobe RGBunterstützen. 3-sRGB GeeignetfürdenFarbabgleichmitPeripheriegeräten,diesRGBunterstützen. 4-EBU GeeignetzurReproduktionvonFarbskalaundGammawievondenStandardsderEBU (EuropeanBroadcastingUnion)festgelegt. 5-REC709 GeeignetzurReproduktionvonFarbskalaundGammawievondemStandardITU-RRec. 709festgelegt.
Ablauf 1. Drücken Sie Das Modusmenü erscheint in der linken unteren Ecke des Bildschirms. 2. Der Modus wird bei jedem Drücken von in der Liste hervorgehoben. Sie können den Modus während der Anzeige des Modusmenüs mit oder umschalten. Hinweis • Das Justierungs- und das Modusmenü können nicht gleichzeitig angezeigt werden. •...
● Justierbare Einstellungen in den einzelnen Modi Die justierbaren Einstellungen hängen vom Modus ab. (Im Modus nicht verfügbare Einstellungen können nicht ausgewählt werden.) Die für den jeweiligen Modus vorgenommenen Justierungen oder Einstellungen werden für alle Eingangssignale übernommen. √: Justierbar -: Nicht justierbar Color Mode 8-CAL1 Symbol...
● Justieren der Temperatur Die Farbtemperatur kann justiert werden. Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und/oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben. Bei niedrigen Farbtemperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Farbtemperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt.
● Justieren des Farbtons Mit dieser Funktion können Sie den Farbton justieren. Einstellungsbereich -100 bis 100 Ablauf 1. Wählen Sie im Justierungsmenü die Option „Farbe“, und drücken Sie 2. Wählen Sie unter „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie 3.
● Zum Einstellen von „Ausschneiden“ Diese Funktion erlaubt es Ihnen, den Monitor mit den auf den Standardwerten des definierten Farbraums (wie sRGB) basierenden Farben anzuzeigen. Das Verfahren zur Anzeige des definierten Farbraums außerhalb des normalen Farbraums des Monitors kann eingestellt werden. Ablauf 1.
● Justieren von Gain-Einstellung Die Helligkeit des Rot-/Grün-/Blau-Anteils in der Farbe wird als Gain-Einstellung bezeichnet. Sie können den Farbton von „Weiß“ durch die Justierung des Gain-Werts ändern. Einstellungsbereich 0 % bis 100 % Ablauf 1. Wählen Sie im Justierungsmenü die Option „Farbe“, und drücken Sie 2.
● Justieren von 6 Farben Der Farbton und die Sättigung können für alle sechs Farben eingestellt werden: Magenta, Rot, Yellow, Grün, Cyan und Blau. Justierungsbereich -100 bis 100 Ablauf 1. Wählen Sie im Justierungsmenü die Option „Farbe“, und drücken Sie 2.
VerbesserndesUmrissesdesBildes“(Seite21). Bereiten Sie sich darauf vor, die analogen Bildjustierungsmuster zu verwenden. Legen Sie die „EIZO LCD Dienstprogramm-CD“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“. Hinweis • Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die Bildjustierung“ finden Sie in der Readme.txt-Datei.
Seite 26
Wählen Sie im Justierungsmenü die Option „Bildparameter“, um erweiterte Justierungen durchzuführen. Passen Sie Takt, Phase und Bildposition in dieser Reihenfolge an. ● So vermeiden Sie vertikale Balken Ablauf 1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie 2.
Seite 27
● So korrigieren Sie die Bildschirmposition Hinweis • Da die Anzahl der Pixel und die Pixelpositionen auf dem LCD-Monitor festgelegt sind, wird nur eine Bildposition zur ordnungsgemäßen Bildanzeige zur Verfügung gestellt. Die Bildpositionsjustierung dient zur Verschiebung eines Bildes zur ordnungsgemäßen Bildposition hin. Ablauf 1.
2-5. Erweiterung des Ausgangssignalbereichs Der Ausgabebereich des Signals wird von 16 – 254 bis 0 – 255 zur Anzeige erweitert. Verwenden Sie diese Einstellung zur Kontrastverbesserung, wenn Bilder in Schwarz-Weiß innerhalb des eingeschränkten Bereichs für Zwecke wie Bilderstellung angezeigt werden. Ablauf 1.
● HDMI-Eingang (HD-Signal) Einstellungen Funktion Vergrößert ZeigteinBildalsVollbildan.InmanchenFällenerscheintzurAngleichungdervertikalen undhorizontalenRateeinleererhorizontalerodervertikalerRand. DotbyDot ZeigtBilderindergewünschtenAuflösungan. Beispiel: 720p Vergrößert DotbyDot Ablauf 1. Wählen Sie im Justierungsmenü „Bildparameter“, und drücken Sie 2. Wählen Sie unter „Bildparameter“ die Option „Bildgröße“, und drücken Sie 3. Wählen Sie „Vergrößert“, oder „Dot by Dot“ mit oder .
2-8. Farbraum festlegen Der Farbraum des Eingangssignals wird festgelegt. Stellen Sie diesen Punkt auf eine andere Einstellung als „Automatik“, wenn dieses Produkt nicht die richtige Farbe anzeigen kann. Einstellungen Funktion Automatik IdentifiziertdenFarbraumdesEingangssignalsautomatisch. YUV4:2:2 KonvertiertdenFarbraumdesEingangssignalsineinYUV4:2:2-Format. YUV4:4:4 KonvertiertdenFarbraumdesEingangssignalsineinYUV4:4:4-Format. KonvertiertdenFarbraumdesEingangssignalsineinRGB-Format. Ablauf 1. Wählen Sie im Justierungsmenü „Bildparameter“, und drücken Sie 2.
2-9. Einstellen von HDMI ● Verminderung von Rauschen Das geringe Rauschen, das in dunklen Bildern erscheint, wird verringert. Verwenden Sie diese Funktion zum Verringern von Rauschen und Rauhigkeit in Bildern. Ablauf 1. Wählen Sie im Justierungsmenü „Bildparameter“, und drücken Sie 2.
● Einstellung Sicherstellungsbereich Der „Sicherstellungsbereich“ ist ein Bereich, in dem Bilder auf jedem Anzeigegerät angezeigt werden können. Diese Funktion zeigt den Sicherstellungsbereich an, um Ihnen zu erlauben, das Layout der Untertitel und Menüfenster ohne Verwendung spezieller Software zu betrachten. Die Positionen können innerhalb des Sicherstellungsbereichs beim Videoschneiden justiert werden.
Kapitel 3 Einstellung des Monitors 3-1. Aktivieren/Deaktivieren der Modusauswahl Diese Funktion bestimmt, welche Modi bei der Modusauswahl übersprungen werden sollen. Bitte nutzen Sie diese Funktion, wenn Sie einen Modus von der Nutzung ausschließen wollen. Ablauf 1. Wählen Sie im Justierungsmenü die Option „Werkzeuge“, und drücken Sie 2.
2. Wählen Sie unter „Menü Einstellung“ die Option „Menü-Position“, und drücken Sie 3. Wählen Sie die Position mit oder . 4. Drücken Sie , um den Vorgang zu beenden. 3-5. Anzeigen und Ausblenden des EIZO-Logos Ablauf 1. Drücken Sie , um den Monitor auszuschalten. 2. Halten Sie gedrückt, und drücken Sie mindestens zwei Sekunden lang...
3-6. Sperre der Bedienung Mit dieser Funktion lässt sich eine Sperre aktivieren, um eine Änderung der aktuellen Einstellungen zu verhindern. Ablauf 1. Drücken Sie , um den Monitor auszuschalten. 2. Halten Sie gedrückt, und drücken Sie mindestens zwei Sekunden lang , um den Monitor einzuschalten.
3-8. Automatisches Umschalten des USB-Anschlusses Mit dieser Funktion können Sie das Eingangssignal mit dem USB-Ausgang verknüpfen, wenn ein Monitor an zwei PCs angeschlossen ist. Hiermit kann der USB-Anschluss automatisch entsprechend der Änderung des Eingangssignals umgeschaltet werden. Zum Kalibrieren eines Monitors mit zwei PCs müssen die USB-Kabel nicht erneut angeschlossen werden.
3-9. Ändern der Einstellung von DUE (Digital Uniformity Equalizer) Die DUE-Einstellung kann geändert werden. Einstellungen Funktion Brightness StelltdieHelligkeitundFarbedesgesamtenBildschirmsgleichmäßigein,ohnedie maximaleHelligkeitunddasKontrastverhältniszuändern.DieHelligkeiteinesBereichs mithoherAbstufungwirdnichtkorrigiert.WählenSiedieseEinstellung,umdenHelligkeits- undKontrastwertenVorrangvorGleichmäßigkeitinBereichenhoherGradationzugeben. Uniformity StelltdieHelligkeitundFarbedesgesamtenBildschirmsgleichmäßigein.DieHelligkeit (Standardeinstellung) einesBereichsmithoherAbstufungwirdebenfallskorrigiert,sodasssiegleichmäßigist. WählenSiedieseEinstellung,umderGleichmäßigkeitVorrangvordenHelligkeits-und KontrastwertenimBereichmithoherAbstufungzugeben. Achtung • Zum Ändern der DUE-Einstellungen muss die justierte Monitoranzeige neu justiert werden. Führen Sie die Zieljustierung und Korrelation erneut mit ColorNavigator aus.
3-10. Rücksetzen auf Standard Die Einstellwerte werden auf die Standardeinstellungen zurückgesetzt. Achtung • Sie können das Verfahren nach dem Zurücksetzen nicht rückgängig machen. Hinweis • Bezüglich der Standardeinstellung siehe „Hauptstandardeinstellungen“ (Seite 58). ● So setzen Sie die Farbeinstellungen zurück Diese Funktion setzt nur den Farbeinstellungswert für den aktuell ausgewählten Modus auf die Standardeinstellungen zurück.
Kapitel 4 SelfCalibration Dieses Produkt ist mit einem eingebauten Kalibrierungssensor ausgestattet. Die Bedingungen, die mit ColorNavigator und dem Messgerät eingestellt wurden, können bewahrt werden. Da die Justierungsziele oder Intervallzeiten für SelfCalibration mittels ColorNavigator im Voraus eingestellt werden, führt der eingebaute Kalibrierungssensor automatisch eine regelmäßige Kalibrierung aus. Monitorbedienung und Einstellung sind für die Verwendung von ColorNavigator erforderlich.
● Einstellung der Kalibrierungszeitplan Stellen Sie den Kalibrierungszeitplan für SelfCalibration ein. Achtung • Die Uhreinstellung ist für die Funktion von SelfCalibration notwendig. Ablauf 1. Wählen Sie im Justierungsmenü die Option „SelfCalibration“ und drücken Sie 2. Wählen Sie „Einstellungen“unter „SelfCalibration“ und drücken Sie 3.
Hinweis • Wenn die Startzeit auf „Sofort“ gestellt ist und der Einstellungstyp entweder „Typ1“ oder „Typ2“ lautet, wird SelfCalibration gemäß dem Zeitplan ausgeführt, auch wenn das Gerät mit abgeschaltet wird. • Wird die Startzeit auf „Aus“ gestellt, erscheint im SelfCalibration-Menü „Einstellung unvollständig.“ Allerdings kann die SelfCalibration manuell ausgeführt werden.
● Einstellen des Justierungsziels Stellen Sie die Kalibrierungssollwerte für SelfCalibration ein. Ablauf 1. Wählen Sie im Justierungsmenü die Option „SelfCalibration“ und drücken Sie 2. Wählen Sie „Einstellungen“unter „SelfCalibration“ und drücken Sie 3. Wählen Sie unter „Einstellungen“ die Option „Ziel“ und drücken Sie 4.
4-2. Ausführen von SelfCalibration Ablauf 1. Wählen Sie im Justierungsmenü die Option „SelfCalibration“ und drücken Sie 2. Wählen Sie unter „SelfCalibration“ die Option „Ausführen“ und drücken Sie Der eingebaute Kalibrierungssensor wird aktiviert und SelfCalibration wird ausgeführt. Achtung • Um SelfCalibration auszuführen, müssen die Kalibrierungsdetails eingestellt werden. Für weitere Informationen siehe „4-1.
Kapitel 5 Energiesparfunktionen 5-1. Einstellen von Energiesparen Diese Funktion ermöglicht das Wechseln des Monitors in den Energiesparmodus je nach PC-Status. Wenn der Monitor in den Energiesparmodus gewechselt hat, werden keine Bilder auf dem Bildschirm angezeigt. Achtung • Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen.
5-2. Einstellen der Helligkeit der Taste an der Vorderseite Die Helligkeit des Netzschalters (blau) und der Steuertaste (weiß) bei Anzeige des Bildschirms kann eingestellt werden. (Standardeinstellung:4) Ablauf 1. Wählen Sie im Justierungsmenü die Option „PowerManager“, und drücken Sie 2. Wählen Sie unter „PowerManager“ die Option „Indikator“ und drücken Sie 3.
Kapitel 6 Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen lokalen EIZO- Handelsvertreter in Ihrer Nähe. 6-1. Kein Bild Problem Mögliche Ursache und Lösung 1. Kein Bild • PrüfenSie,obdasNetzkabelordnungsgemäß • DieNetzkontroll-LEDleuchtetnicht. angeschlossenist. • DrückenSie .
Seite 48
Problem Mögliche Ursache und Lösung • DieseMeldungzeigtan,dasssichdas • PrüfenSie,obderPCsokonfiguriertist,dasser Eingangssignalaußerhalbdesangegebenen dieAnforderungenfürdieAuflösungundvertikale Frequenzbereichsbefindet.(Diese AbtastfrequenzdesMonitorserfüllt(siehe„2-1. SignalfrequenzwirdinMagentaangezeigt.) KompatibleAuflösungen“(Seite15)). Beispiel: • StartenSiedenPCneu. • WählenSiemithilfedeszurGrafikkartegehörenden DienstprogrammseinegeeigneteEinstellung.Fürweitere InformationenhierzusiehedasBenutzerhandbuchder Grafikkarte. fD:Punkttakt(wirdnurwährenddesdigitalen Signaleingangsangezeigt) fH:HorizontaleAbtastfrequenz fV:VertikaleAbtastfrequenz Kapitel6Fehlerbeseitigung...
6-2. Bildverarbeitungsprobleme Problem Mögliche Ursache und Lösung 1. Der Bildschirm ist zu hell oder zu dunkel • VerwendenSieimJustierungsmenüdieOption„Helligkeit“, eingestellt. umdieHelligkeitzujustieren.(DieHintergrundbeleuchtung desLCD-MonitorshateinebegrenzteLebensdauer.) WennderBildschirmdunkelwirdoderflackert,wenden SiesichanIhrenlokalenEIZO-Handelsvertreter.) 2. Die Zeichen sind unscharf. • PrüfenSie,obderPCsokonfiguriertist,dasser dieAnforderungenfürdieAuflösungundvertikale AbtastfrequenzdesMonitorserfüllt(siehe„2-1.Kompatible Auflösungen“(Seite15)). • VerwendenSieimJustierungsmenüdieOption „Umrissverstärkung“,umdenMonitorzujustieren(siehe „ZumVerbesserndesUmrissesdesBildes“(Seite21)). 3. Nachbilder treten auf.
Durch Abnehmen des Standfußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. Hinweise zu einem passenden optionalen Schwenkarm (oder optionalen Standfuß) finden Sie auf unserer Website. http://www.eizo.com Achtung • Wenn Sie einen Schwenkarm oder einen Standfuß anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch.
7-2. Anschließen mehrerer externer Geräte Das Produkt hat mehrere Anschlüsse zu externen Geräten und ermöglicht Ihnen das Umschalten der jeweiligen Anschlüsse für die Anzeige. Beispiele für den Anschluss DisplayPort- DVI-I-Anschluss HDMI-Anschluss Anschluss Digital Digital Digital (DisplayPort) (HDMI) (DVI) Signalkabel HDMI-Kabel Signalkabel...
● So wechseln Sie zwischen Eingangssignalen Das Eingangssignal wechselt bei jedem Drücken von Wenn das Signal umgeschaltet wird, wird der Name des aktiven Eingangsanschlusses in der rechten oberen Bildschirmecke angezeigt. ● So stellen Sie die Auswahl des Eingangssignals „Signaleingang“ Einstellungen Funktion Automatik DerMonitorerkenntdenAnschluss,überdenSignaleempfangenwerden.
7-3. Verwenden von USB (Universal Serial Bus) Dieser Monitor verfügt über einen USB-Hub. Er funktioniert bei Anschluss an einen USB-kompatiblen PC wie ein USB-Hub, der die Verbindung mit externen USB-Geräten ermöglicht. ● Systemvoraussetzung • Ein PC mit USB-Anschluss. • Windows 8 / Windows 7 / Windows Vista / Windows XP / Windows 2000 oder Mac OS X 10.2 oder höher und Mac OS 9.2.2 •...
7-4. Anzeigen der Monitorinformationen ● Anzeigen der Signalinformationen „Signalinformation“ Mit dieser Funktion werden die Informationen zu den aktuellen Eingangssignalen angezeigt. Ablauf 1. Wählen Sie im Justierungsmenü die Option „Werkzeuge“, und drücken Sie 2. Wählen Sie unter „Werkzeuge“ die Option „Signalinformation“, und drücken Sie Die „Signalinformation“...
7-6. Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten analogen Signaltaktraten. Achtung • Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Justierungsmenüs erforderlich sein können. • Wird ein Signal eingegeben, das in der Tabelle nicht aufgeführt ist, justieren Sie den Bildschirm mithilfe des Justierungsmenüs.
7-7. Glossar ® Adobe Dies ist eine Definition des praktischen RGB-Farbraums, der von Adobe Systems im Jahr 1998 eingeführt wurde. Der Farbwiedergabebereich (Farbskala) ist weiter als bei sRGB und sehr gut für Anwendungen wie Drucken usw. geeignet. Auflösung Das LCD-Display besteht aus einer großen Anzahl von Pixeln bestimmter Größe, die beleuchtet sind, um Bilder darzustellen.
Farbraum Es stehen unterschiedliche Farbräume wie YUV und RGB zur Verfügung. Mithilfe des YUV-Farbraums werden die Farben durch die Leuchtdichte (Y), den Farbunterschied von Blau (U) und den Farbunterschied von Rot (V) dargestellt. Mithilfe des RGB-Farbraums werden die Farben durch Abstufungen der drei Farben Rot (R), Grün (G) und Blau (B) dargestellt.
Seite 63
SMPTE-C Ein Standard der SMPTE (Society of Motion Picture and Television Engineers: Gesellschaft der Film- und Fernsehtechniker). sRGB (Standard RGB) Internationaler Standard für die Farbreproduktion und den Farbraum bei Peripheriegeräten (wie Monitoren, Druckern, Digitalkameras, Scannern). Als eine Form der einfachen Farbübereinstimmung für das Internet können Farben mit Farbtönen angezeigt werden, die denen der Übertragungs- und Empfangsgeräte sehr nahe kommen.
EIZO, das EIZO Logo, ColorEdge, DuraVision, FlexScan, FORIS, RadiForce, RadiCS, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO Corporation in Japan und anderen Ländern. ColorNavigator, EIZO EasyPIX, EcoView NET, EIZO ScreenSlicer, i • Sound, Screen Administrator und UniColor Pro sind Marken der EIZO Corporation.
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
