1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das
System vom Netzstrom.
2 Öffnen Sie das System. Siehe „Öffnen des Systems" auf Seite 93.
3 Installieren Sie den Erweiterungskartenstabilisator. Siehe „Installieren des
Erweiterungskartenstabilisators" auf Seite 95.

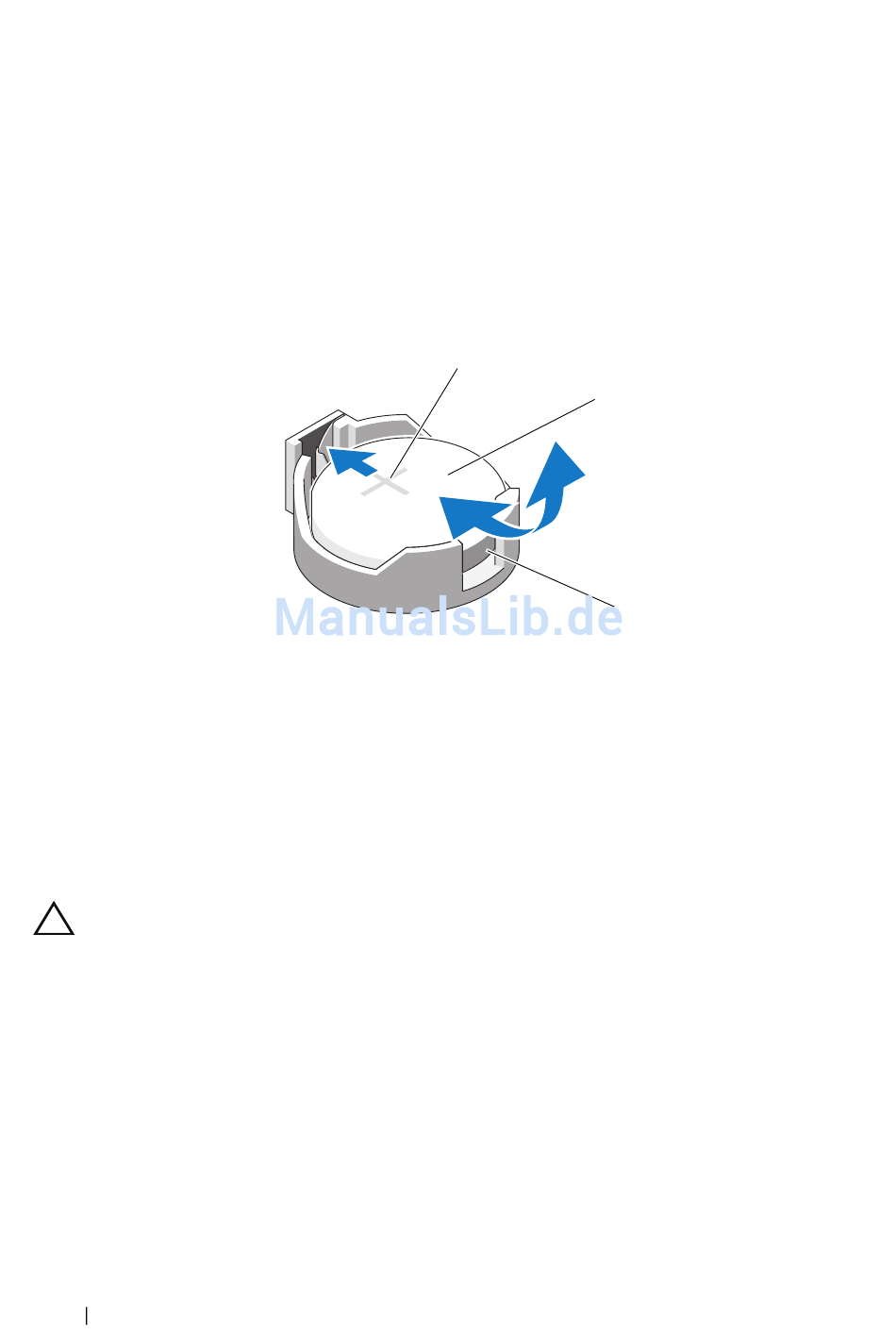

Abbildung 3-20. Systembatterie austauschen
1 Positive Seite des Batteriesockels
3 Negative Seite des Batteriesockels
4 Entfernen Sie die PCIe-Erweiterungskarte aus Steckplatz 1. Siehe
„Entfernen von Erweiterungskarten" auf Seite 122.
5 Lokalisieren Sie den Batteriesockel. Siehe „Anschlüsse auf der
Systemplatine" auf Seite 166.
VORSICHTSHINWEIS:
müssen Sie den Sockel fest unterstützen, wenn Sie eine Batterie installieren oder
entfernen.
6 Unterstützen Sie den Batteriesockel, indem Sie fest auf die positive Seite
des Sockels drücken.
7 Drücken Sie die Batterie zur positiven Seite des Sockels und ziehen Sie sie
aus der Sicherheitshalterung auf der negativen Seite des Sockels heraus.
8 Setzen Sie die neue Batterie ein, indem Sie fest auf die positive Seite des
Batteriesockels drücken.
9 Halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben
Sie sie unter die Klammern auf der positiven Seite des Sockels.
132
Installieren von Systemkomponenten
1
2
Um Beschädigungen am Batteriesockel zu vermeiden,
2
3
Systembatterie
