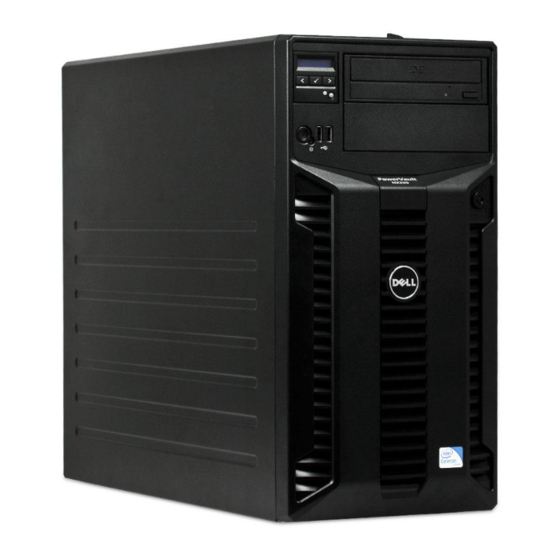

Dell PowerVault NX200 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PC-Komponenten
  5. PowerVault NX200
  6. Benutzerhandbuch

Dell PowerVault NX200 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PowerVault NX200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell PowerVault NX200-
Systeme
Hardware-
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerVault NX200

Inhaltszusammenfassung für Dell PowerVault NX200

  • Seite 1 Dell PowerVault NX200- Systeme Hardware- Benutzerhandbuch...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    © 2010 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell™, das DELL Logo, PowerVault™ und OpenManage™ sind ® ®...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Wissenswertes zum System ..Zugreifen auf Funktionen beim Systemstart ..Funktionen und Anzeigen auf der Vorderseite ..Funktionen des LCD-Bedienfelds .
  • Seite 4 Verwenden des System-Setup-Programms und des UEFI-Boot-Managers ..Auswahl des Systemstartmodus ... . . Aufrufen des System-Setup-Programms ..Reaktion auf Fehlermeldungen .
  • Seite 5 Bildschirm „UEFI Boot Settings“ (UEFI Boot-Einstellungen) ... . . Bildschirm „System Utilities“ (Dienstprogramme des Systems) ..System- und Setup-Kennwortfunktionen ..Verwenden des Systemkennworts .
  • Seite 6 Schließen des Systems ....Erweiterungskartenstabilisator ... . . Entfernen des Erweiterungskartenstabilisators ..Installieren des Erweiterungskartenstabilisators .
  • Seite 7 Systemspeicher ..... Richtlinien zur Installation von Speichermodulen ....Betriebsartspezifische Richtlinien .
  • Seite 8 Systemplatine ..... Entfernen der Systemplatine ... Installieren der Systemplatine ..Fehlerbehebung am System .
  • Seite 9 Fehlerbehebung bei einem Festplattenlaufwerk ..Fehlerbehebung beim PERC S300-Controller ..Fehlerbehebung bei Erweiterungskarten ..Fehlerbehebung beim Prozessor ... . Ausführen der Systemdiagnose .
  • Seite 10 Wie Sie Hilfe bekommen ... . Kontaktaufnahme mit Dell ....Stichwortverzeichnis ....

  • Seite 11: Wissenswertes Zum System

    Wissenswertes zum System Zugreifen auf Funktionen beim Systemstart Mit den folgenden Tastenkombinationen erhalten Sie beim Startvorgang Zu- griff auf Systemfunktionen. Tastenkombin Beschreibung ation <F2> Aufruf des System-Setup-Programms. Siehe „Verwenden des System-Setup-Programms und des UEFI-Boot-Managers“ auf Seite 61. <F10> Aufruf von System Services und damit des Unified Server Confi- gurators.

  • Seite 12: Funktionen Und Anzeigen Auf Der Vorderseite

    Funktionen und Anzeigen auf der Vorderseite Abbildung 1-1. Funktionen und Anzeigen auf der Vorderseite Element Anzeige, Taste oder Symbol Beschreibung Anschluss Optisches Laufwerk Optionales internes SATA-DVD-ROM-Lauf- (optional) werk oder DVD+/-RW-Laufwerk ANMERKUNG: DVD-Geräte sind reine Daten- laufwerke. Schloss der Sichert die Frontverkleidung am System. Frontverkleidung Frontverkleidung Abdeckung für die vorderseitigen Festplatten...
  • Seite 13 Element Anzeige, Taste oder Symbol Beschreibung Anschluss NMI-Taste Dient dazu, Softwareprobleme und Fehler von Gerätetreibern zu beheben, wenn be- stimmte Betriebssysteme verwendet werden. Sie können diese Taste mit einer aufgebo- genen Büroklammer betätigen. Diese Taste sollte nur auf Anweisung eines zugelassenen Support-Mitarbeiters oder ent- sprechend der Dokumentation des Betriebs- systems verwendet werden.

  • Seite 14: Funktionen Des Lcd-Bedienfelds

    Element Anzeige, Taste oder Symbol Beschreibung Anschluss LCD-Display Zeigt System-ID, Statusinformationen und Systemfehlermeldungen an. Während des regulären Systembetriebs leu- chtet das LCD-Display blau. Das LCD-Dis- play leuchtet gelb, wenn das System über- prüft werden muss. Gleichzeitig wird ein entsprechender Fehlercode mit Beschreibung angezeigt.
  • Seite 15 Abbildung 1-2. Funktionen des LCD-Bedienfelds Element Tasten Beschreibung Links Bewegt den Cursor schrittweise zurück. Auswählen Wählt den vom Cursor markierten Menüeintrag aus. Systemidentifikation Schaltet den Systemidentifikationsmodus ein und aus (LCD-Display blinkt blau). Schnell drücken, um den Systemidentifikations- modus ein- und auszuschalten. Wenn das Sys- tem beim POST nicht mehr reagiert, drücken und halten Sie die Systemidentifikationstaste länger als fünf Sekunden, um den BIOS Pro-...

  • Seite 16: Home-Bildschirm

    Home-Bildschirm Auf dem Home-Bildschirm werden vom Benutzer konfigurierbare Informa- tionen über das System angezeigt. Dieser Bildschirm wird beim normalen Systembetrieb angezeigt, wenn keine Status- oder Fehlermeldungen anste- hen. Wenn sich das System im Standby-Modus befindet, erlischt die LCD- Hintergrundbeleuchtung nach fünf Minuten Inaktivität, wenn keine Fehler- meldungen anstehen.

  • Seite 17: Menü Setup

    Menü Setup ANMERKUNG: Wenn Sie eine Option im Setup-Menü auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Option Beschreibung BMC oder iDRAC Wählen Sie DHCP oder Static IP , um den Netzwerk- modus zu konfigurieren. Wenn Static IP ausgewählt ist, ANMERKUNG: Wenn im sind die verfügbaren Felder IP , Subnet (Sub) und...

  • Seite 18: Menü View (Anzeige)

    Menü View (Anzeige) Option Beschreibung BMC IP oder DRAC IP Anzeige der IPv4- oder IPv6-Adressen für den iDRAC6. Die Optionen sind DNS (Primary und Secondary), ANMERKUNG: Wenn im Gateway, IP und Subnet (kein Subnet bei IPv6). System eine iDRAC6-Ex- ANMERKUNG: press-Karte installiert ist, BMC IP unterstützt nur IPv4-Adressen.

  • Seite 19: Festplattenanzeigemuster

    Festplattenanzeigemuster Festplattenaktivitätsanzeige (grün) Festplattenstatusanzeige (grün und gelb) Wissenswertes zum System...
  • Seite 20 Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk identifizieren/zum Entfernen vorbereiten Laufwerk bereit zum Einsetzen oder Ent- fernen ANMERKUNG: Laufwerkstatusanzeige bleibt aus, bis alle Festplatten nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit sind die Laufwerke nicht bereit zum Einsetzen oder Entfernen.

  • Seite 21: Funktionen Und Anzeigen Auf Der Rückseite

    Funktionen und Anzeigen auf der Rückseite Abbildung 1-3. Funktionen und Anzeigen auf der Rückseite Element Anzeige, Taste oder Symbol Beschreibung Anschluss Netzteil Netzteil — 375 W USB-Anschlüsse (4) Zum Anschließen von USB-Geräten am System. Die Schnittstellen sind USB-2.0-konform. Wissenswertes zum System...
  • Seite 22 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Ethernet-Anschlüsse (2) Integrierte 10/100/1000 NIC-Anschlüsse. Bildschirmanschluss Zum Anschließen eines VGA-Bild- schirms am System. Serieller Anschluss Zum Anschließen eines seriellen Geräts am System. PCIe-Erweiterungs- Zum Anschluss von bis zu fünf steckplätze (5) PCI-Express-Karten. (Erweiterungskarten der 2. Generation) Sicherungskabeleinschub Zum Anschließen eines Kabel-...

  • Seite 23: Richtlinien Für Das Anschließen Von Externen Geräten

    Richtlinien für das Anschließen von externen Geräten • Schalten Sie die Stromversorgung des Systems und der externen Geräte aus, bevor Sie ein neues externes Gerät anschließen. Schalten Sie zuerst alle externen Geräte ein, bevor Sie das System einschalten (es sei denn, die Gerätedokumentation gibt etwas anderes an).

  • Seite 24: Netzteilanzeigecodes

    Netzteilanzeigecodes Ein Netzteil verfügt über eine LED-Anzeige, die darüber informiert, ob Spannung anliegt oder ein Stromausfall aufgetreten ist. • Leuchtet nicht – Wechselstromversorgung ist nicht angeschlossen. Zeigt auch an, dass sich das System im Standbymodus befindet. • Grün – Wenn das System eingeschaltet ist, zeigt eine grüne Leuchte außerdem an, dass das Netzteil das System mit Gleichstrom versorgt.

  • Seite 25: Meldungen Der Lcd-Statusanzeige

    Meldungen der LCD-Statusanzeige Die LCD-Meldungen bestehen aus kurzen Textnachrichten, die sich auf Er- eignisse beziehen, die im Systemereignisprotokoll (SEL) aufgezeichnet sind. Informationen über das SEL und über die Konfiguration der Systemverwal- tungseinstellungen finden Sie in der Dokumentation der Systemverwaltungs- software. ANMERKUNG: Wenn das System nicht startet, drücken Sie die Systemidentifi- kationstaste mindestens fünf Sekunden lang, bis ein Fehlercode auf dem LCD-Dis-...
  • Seite 26 ANMERKUNG: Die folgenden LCD-Statusmeldungen werden im einfachen Format angezeigt. Tabelle 1-1. Meldungen der LCD-Statusanzeige Code Text Ursachen Korrekturmaßnahmen Überprüfen Sie das Sys- Trennen Sie das System E1000 Failsafe temereignisprotokoll auf für 10 Sekunden von der voltage kritische Fehlerereignisse. Stromversorgung, und error.
  • Seite 27 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Der 3,3-V-Spannungsregler Entfernen Sie die PCIe- E1216 3.3V ist ausgefallen. Erweiterungskarten und Regulator setzen Sie sie neu ein. failure. Wenn das Problem wei- Reseat PCIe terhin besteht, lesen Sie cards. „Fehlerbehebung bei Erweiterungskarten“...
  • Seite 28 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Einer der Regler für den Setzen Sie die Speicher- E122D Memory Speicher ist ausgefallen. module neu ein. Siehe Regulator # „Fehlerbehebung beim Failed. Systemspeicher“ auf Reseat DIMMs. Seite 151. Einer der eingebauten Trennen Sie das System E122E On-board Spannungsregler ist aus-...
  • Seite 29 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Der Prozessor befindet sich Stellen Sie sicher, dass der E1414 CPU # temp außerhalb des zulässigen Prozessorkühlkörper ord- exceeding Temperaturbereichs. nungsgemäß installiert ist. range. Check Siehe „Fehlerbehebung CPU heatsink. beim Prozessor“ auf Seite 160 und „Fehlerbehebung bei der Systemkühlung“...
  • Seite 30 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Trennen Sie das System E1420 CPU Bus einenProzessor-Buspari- für 10 Sekunden von der parity error. tätsfehler gemeldet. Stromversorgung, und Power cycle starten Sie das System neu. Wenn das Problem wei- terhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
  • Seite 31 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das angegebene Netzteil ist Überprüfen Sie die Netz- E161C Power Supply an das System angeschlos- stromquelle für das ange- # (### W) sen, erhält jedoch keinen gebene Netzteil. Wenn lost AC Netzstrom mehr.
  • Seite 32 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Entfernen Sie die PCIe- E1711 PCI parity einen PCI-Paritätsfehler bei Erweiterungskarten und error on Bus einer Komponente im setzen Sie sie neu ein. ## Device ## PCI-Konfigurationsraum Wenn das Problem wei- Function ## bei Bus Nr.
  • Seite 33 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Überprüfen Sie das SEL E1715 Fatal I/O festgestellt, dass ein auf weitere Informationen Error. schwerwiegender Fehler im und löschen Sie dann das Review & System aufgetreten ist. SEL.
  • Seite 34 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Entfernen Sie die PCIe- E171F PCIe fatal einen schwerwiegenden Erweiterungskarten und error on Bus PCIe-Fehler bei einer Kom- setzen Sie sie neu ein. ## Device ## ponente im PCI-Konfigura- Wenn das Problem wei- Function ## tionsraum bei Bus Nr.
  • Seite 35 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Speicher wurde erkannt, Siehe „Fehlerbehebung E2011 Memory lässt sich jedoch nicht kon- beim Systemspeicher“ auf configuration figurieren. Bei der Spei- Seite 151. failure. cherkonfiguration ist ein Check DIMMs. Fehler aufgetreten. Speicher ist zwar konfi- Siehe „Fehlerbehebung E2012 Memory...
  • Seite 36 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Interrupt-Controllerfehler. Trennen Sie das System E2016 Interrupt für 10 Sekunden von der Controller Stromversorgung, und failure. starten Sie das System Power neu. cycle AC. Wenn das Problem wei- terhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
  • Seite 37 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen SIO-Fehler. Trennen Sie das System E201A SuperIO für 10 Sekunden von der failure. Stromversorgung, und Power starten Sie das System cycle AC. neu. Wenn das Problem wei- terhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
  • Seite 38 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen BIOS-POST-Speicherüberp Siehe „Fehlerbehebung E201E POST memory rüfungsfehler. beim Systemspeicher“ auf test failure. Seite 151. Check DIMMs. Wenn das Problem wei- terhin besteht, lesen Sie „Wie Sie Hilfe bekommen“ auf Seite 171. Prozessor-Konfigurations- Auf dem Bildschirm wer- E2020 CPU...
  • Seite 39 Tabelle 1-1. Meldungen der LCD-Statusanzeige (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat die Trennen Sie das System E2111 SBE log Protokollierung von Spei- für 10 Sekunden von der disabled on cher-Einfachbitfehlern Stromversorgung, und DIMM ##. (SBE) deaktiviert und setzt starten Sie das System Reseat DIMM.
  • Seite 40 Sie Netzteile mit system der Startvorgang jedoch höherer Leistung und configuration. ausgeführt werden. starten Sie das System neu. ANMERKUNG: Die vollständigen Namen der in dieser Tabelle verwendeten Abkürzungen bzw. Akronyme finden Sie im Glossar unter support.dell.com/manuals. Wissenswertes zum System...

  • Seite 41: Systemmeldungen

    Systemmeldungen Systemmeldungen werden auf dem Bildschirm angezeigt, um Sie auf mögli- che Systemprobleme aufmerksam zu machen. ANMERKUNG: Wenn eine Systemmeldung ausgegeben wird, die nicht in der Tabelle aufgeführt ist, können Sie die Erklärung der Meldung und die empfohlene Maßnahme in der Dokumentation zur Anwendung, welche bei der Anzeige der Meldung ausgeführt wird, oder in der Dokumentation zum Betriebssystem, nach- schlagen.
  • Seite 42 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Systemkonfiguration aus Falls für Systemkompo- Alert! Power Prozessor, Speichermodulen nenten gerade ein Upgrade required exceeds und Erweiterungskarten wird erfolgt ist, versetzen Sie das PSU wattage. möglicherweise vom Netzteil System wieder in die vorhe- Check PSU and nicht unterstützt.
  • Seite 43 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen NVRAM_CLR-Jumper ist in Setzen Sie den Caution! der Einstellung zum Löschen NVRAM_CLR-Jumper auf NVRAM_CLR jumper installiert. CMOS wurde die Standardposition (Kon- is installed on gelöscht. taktstifte 3 und 5). Die system board Position des Jumpers ist in Abbildung 6-1 dargestellt.
  • Seite 44 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die NIC-Schnittstelle des Überprüfen Sie die System- Embedded NIC x and Betriebssystems wird im verwaltungssoftware oder das NIC y : BIOS gesetzt. Die Manage- System-Setup-Programm auf OS NIC= <ENABLED ment Shared NIC-Schnitt- NIC-Einstellungen. Wenn |DISABLED>...
  • Seite 45 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehlerhafter Tastaturcon- Siehe „Wie Sie Hilfe Keyboard troller; fehlerhafte System- bekommen“ auf Seite 171. controller platine. failure Tastaturkabelstecker ist nicht Schließen Sie das Tastatur- Keyboard data korrekt angeschlossen, oder kabel neu an. Wenn das line failure die Tastatur ist defekt.
  • Seite 46 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehlerhafte oder nicht ord- Siehe „Fehlerbehebung beim Memory address nungsgemäß installierte Systemspeicher“ auf line failure at Speichermodule. Seite 151. address , read value expecting value Fehlerhafte oder nicht ord- Siehe „Fehlerbehebung beim Memory double nungsgemäß...
  • Seite 47 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Speichertaktrate kann Falls dies keine gewollte Memory set to absichtlich niedriger einge- Einstellung ist, überprüfen minimum stellt werden, um Energie zu Sie andere Systemmeldun- frequency. sparen. gen auf mögliche Ursachen. Die derzeitige Speicherkon- Stellen Sie sicher, dass die figuration unterstützt mögli- Speicherkonfiguration die...
  • Seite 48 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehlerhaftes Subsystem für Verwenden Sie einen startfä- No boot device optisches Laufwerk, defekte higen USB-Stick, eine start- available Festplatte oder fehlerhaftes fähige CD oder ein startfä- Festplattensubsystem, oder higes Festplattenlaufwerk. kein startfähiger USB-Stick Wenn das Problem weiterhin installiert.
  • Seite 49 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Prüfsummenfehler bei PCIe- Setzen Sie die Erwei- PCI BIOS failed Geräte-BIOS (Options- terungskarte(n) neu ein. to install ROM) während des Shado- Stellen Sie sicher, dass alle wing erkannt. erforderlichen Kabel sicher mit den Erweiterungskarten Lose Kabelverbindungen zu verbunden sind.
  • Seite 50 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Das Betriebssystem kann Ersetzen Sie das optische Read fault vom Festplattenlaufwerk, Medium, das USB-Medium Requested sector dem optischen Laufwerk oder das USB-Gerät. Stellen not found oder dem USB-Gerät nicht Sie sicher, dass die SATA- lesen, das System konnte Rückwandplatinen, USB einen bestimmten Sektor auf...
  • Seite 51 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Das Festplattenlaufwerk, Ersetzen Sie das USB-Me- Sector not found USB-Gerät oder USB-Me- dium oder das Gerät. Stellen Seek error dium ist defekt. Sie sicher, dass die USB- oder Seek operation SATA-Rückwandplatinenkab failed el korrekt angeschlossen sind. Entsprechende Informa- tionen zu den im System installierten Laufwerken...
  • Seite 52 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Unzulässige Speicherkon- Stellen Sie sicher, dass die The following figuration erkannt. Die ange- Speichermodule in einer gül- DIMMs should gebenen Speichermodule tigen Konfiguration instal- match stimmen in Größe, Anzahl liert sind. Siehe „Richtlinien geometry: der Ranks oder Anzahl der zur Installation von...
  • Seite 53 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Einstellungen für Time Überprüfen Sie die Uhrzeit- Time-of-day not oder Date sind falsch; feh- und Datumseinstellungen. set - please run lerhafte Systembatterie. Siehe „Verwenden des SETUP program System-Setup-Programms und des UEFI-Boot-Managers“ auf Seite 61.
  • Seite 54 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen System wurde nach F10-Tas- Starten Sie das System neu Unable to launch tendruck angehalten, weil und aktualisieren Sie das System Services das System Services-Image in Unified Server Configu- image. System der System-Firmware be- rator-Repository auf die halted! schädigt ist oder aufgrund...
  • Seite 55 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Unzulässige Speicherkon- Stellen Sie sicher, dass die Unsupported figuration erkannt. Speicher- Speichermodule in einer memory module in den angegebenen gültigen Konfiguration in- configuration. Sockeln sind nicht identisch. stalliert sind. Siehe DIMM mismatch „Richtlinien zur Installation across slots von Speichermodulen“...
  • Seite 56 Tabelle 1-2. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Systemkonfiguration aus Falls für Systemkompo- Warning! Power Prozessor, Speichermodulen nenten gerade ein Upgrade required exceeds und Erweiterungskarten wird erfolgt ist, versetzen Sie das PSU wattage. möglicherweise vom Netzteil System wieder in die vorhe- Check PSU and nicht unterstützt.
  • Seite 57 USB-Gerät“ auf Seite 144, „Fehlerbehebung bei einem internen USB-Stick“ auf Seite 154 und „Fehlerbehebung bei einem Festplattenlaufwerk“ auf Seite 156. ANMERKUNG: Die vollständigen Namen der in dieser Tabelle verwendeten Ab- kürzungen und Akronyme finden Sie im Glossar unter support.dell.com/manuals. Wissenswertes zum System...

  • Seite 58: Warnmeldungen

    Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Diskette werden Sie beispielsweise gewarnt, dass alle Da- ten auf der Diskette verloren gehen. Normalerweise wird ein Vorgang durch eine Warnmeldung so lange unterbrochen, bis Sie durch Eingabe von y (für Ja) oder n (für Nein) eine Entscheidung treffen.

  • Seite 59: Weitere Nützliche Informationen

    Benutzerhandbuch) finden Sie Informationen über das Einrichten des USC, das Konfigurieren von Hardware und Firmware und das Bereitstellen des Betriebssystems. ANMERKUNG: Wenn auf der Website support.dell.com/manuals aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig. Wissenswertes zum System...
  • Seite 60 Wissenswertes zum System...

  • Seite 61: Verwenden Des System-Setup-Programms Und Des Uefi-Boot-Managers

    Verwenden des System-Setup- Programms und des UEFI-Boot- Managers Führen Sie das System-Setup-Programm aus, um sich mit der Systemkonfi- guration vertraut zu machen und um folgende Vorgänge durchzuführen: • Ändern von NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware • Setzen oder Ändern von benutzerdefinierten Optionen •...

  • Seite 62: Aufrufen Des System-Setup-Programms

    ANMERKUNG: Damit ein Betriebssystem im UEFI-Boot-Modus installiert werden kann, muss es UEFI-kompatibel sein (zum Beispiel Microsoft Windows Storage Ser- ver 2008 x64). DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. Aufrufen des System-Setup-Programms 1 Schalten Sie das System ein oder starten Sie es neu. 2 Drücken Sie die Taste <F2>...

  • Seite 63: Optionen Des System-Setup-Programms

    ANMERKUNG: Bei den meisten Optionen werden die Änderungen zunächst nur gespeichert und erst beim nächsten Start des Systems wirksam. Optionen des System-Setup-Programms Hauptbildschirm ANMERKUNG: Welche Optionen angezeigt werden, hängt von der Konfiguration des Systems ab. Option Beschreibung System Time Stellt die Zeit der internen Systemuhr ein. System Date Stellt das Datum des internen Kalenders ein.
  • Seite 64 Option Beschreibung SATA Settings Zeigt einen Bildschirm an, über den der integrierte SATA- Controller und die zugehörigen Ports aktiviert oder deaktiviert werden. Siehe „Bildschirm „SATA Settings“ (SATA- Einstellungen)“ auf Seite 67. Boot Settings Zeigt einen Bildschirm an, über den der Startmodus (BIOS oder UEFI) eingestellt wird.

  • Seite 65: Bildschirm Memory Settings (Speichereinstellungen)

    Option Beschreibung Report Keyboard Aktiviert bzw. deaktiviert Warnmeldungen bei Tastaturfehlern während des Einschaltselbsttests (POST). Wählen Sie Report Errors (Standardein- stellung Report) (Melden)für Hostsysteme, an denen Tastaturen angeschlossen sind. Wählen Sie Do Not Report (Nicht melden), um alle Feh- lermeldungen zu unterbinden, die während des Einschaltselbst- tests mit der Tastatur oder dem Tastatur-Controller in Verbin- dung stehen.

  • Seite 66: Bildschirm „Processor Settings" (Prozessoreinstellungen)

    Bildschirm „Processor Settings“ (Prozessoreinstellungen) Option Beschreibung 64 Bit Zeigt an, ob der Prozessor 64-Bit-Erweiterungen unter- stützt. Core Speed Zeigt die Prozessortaktrate an. Bus Speed Zeigt die Prozessorbustaktrate an. Logical Processor Ein SMT-fähiger Prozessor (Simultaneous Multi- (Standardeinstellung Threading Technology) unterstützt bis zu zwei logische Enabled (Aktiviert)) Prozessoren.

  • Seite 67: Bildschirm „Sata Settings" (Sata-Einstellungen)

    Bildschirm „SATA Settings“ (SATA-Einstellungen) Option Beschreibung SATA Controller ATA Mode aktiviert den integrierten SATA-Controller. Off (Aus) deaktiviert den Controller. Port A Auto aktiviert die BIOS-Unterstützung für das an den (Standardeinstellung Off SATA-Port A angeschlossene Gerät. Off (Aus) deaktiv- (Aus)) iert BIOS-Unterstützung für das Gerät. Port B Auto aktiviert die BIOS-Unterstützung für das an den (Standardeinstellung Off...

  • Seite 68: Bildschirm „Boot Settings" (Systemstarteinstellungen)

    Bildschirm „Boot Settings“ (Systemstarteinstellungen) Option Beschreibung VORSICHTSHINWEIS: Startmodus Das Ändern des Startmo- dus kann dazu führen, dass das System nicht mehr (Standardeinstellung startet, falls das Betriebssystem nicht im gleichen BIOS) Startmodus installiert wurde. Wenn das Betriebssystem des Systems die UEFI- Schnittstelle (Unified Extensible Firmware Interface) unterstützt, können Sie diese Option auf UEFI setzen.

  • Seite 69: Bildschirm „Integrated Devices" (Integrierte Geräte)

    Bildschirm „Integrated Devices“ (Integrierte Geräte) Option Beschreibung Integrated SAS Controller Aktiviert oder deaktiviert den integrierten SATA-Con- (Standardeinstellung troller. Enabled) User Accessible USB Ports Aktiviert oder deaktiviert die benutzerzugänglichen USB- (Standardeinstellung All Anschlüsse des Systems. Die Optionen sind All Ports On Ports On (Alle Anschlüsse (Alle Anschlüsse aktiviert), Only Back Ports On (Nur aktiviert))

  • Seite 70: Bildschirm „Pci Irq Assignment" (Pci Irq-Zuweisung)

    Option Beschreibung OS Watchdog Timer Setzt einen Zeitgeber, der das Betriebssystem auf Akti- (Standardeinstellung vität überwacht und bei der Wiederherstellung nützlich Disabled (Deaktiviert)). ist, wenn das System nicht mehr reagiert. Bei der Einstel- lung Enabled (Aktiviert) kann das Betriebssystem den Zeitgeber initialisieren.

  • Seite 71: Bildschirm „Embedded Server Management

    Option Beschreibung Failsafe Baud Rate Zeigt die Failsafe-Baudrate für die Konsolenumleitung (Standardeinstellung an. Dieser Wert sollte nicht verändert werden. 115200) Remote Terminal Type Die Optionen sind VT100/VT220 oder ANSI. (Standardeinstellung VT100/VT220) Redirection After Boot Aktiviert oder deaktiviert die BIOS-Konsolenumleitung (Standardeinstellung nach dem Start des Betriebssystems.

  • Seite 72: Bildschirm „Power Management" (Energieverwaltung)

    Bildschirm „Power Management“ (Energieverwaltung) Option Beschreibung Power Management Die Optionen sind OS Control (Betriebssystemsteu- erung), Active Power Controller (Aktive Energiesteu- (Standardeinstellung erung), Custom (Benutzerdefiniert) oder Maximum Active Power Controller) Performance (Maximale Leistung). Bei allen Einstel- lungen mit Ausnahme von Custom (Benutzerdefiniert) sind die Energieverwaltungsoptionen im BIOS vorkonfi- guriert: •...

  • Seite 73: Bildschirm „System Security" (Systemsicherheit)

    Bildschirm „System Security“ (Systemsicherheit) Option Beschreibung System Password Zeigt den aktuellen Status der Kennwortsicherheitsfunk- tion an und ermöglicht die Zuweisung und Überprüfung eines neuen Systemkennworts. ANMERKUNG: Weitere Informationen finden Sie unter „Verwenden des Systemkennworts“ auf Seite 78. Setup Password Schränkt den Zugriff auf das System-Setup-Programm durch ein Setup-Kennwort ein.
  • Seite 74 Option Beschreibung VORSICHTSHINWEIS: TPM Clear Löschen des TPM führt zum (Standardeinstellung No Verlust aller Schlüssel im TPM. Diese Option ver- (Nein)) hindert, dass das Betriebssystem gestartet werden kann und führt zu Datenverlusten, falls sich die Schlüssel nicht wiederherstellen lassen. Erstellen Sie unbedingt eine Sicherungskopie der TPM- Schlüssel, bevor Sie diese Option aktivieren.

  • Seite 75: Bildschirm „Exit" (Beenden)

    Option Beschreibung AC Power Recovery Bestimmt, wie das System reagiert, wenn die Stromver- (Standardeinstellung Last sorgung wiederhergestellt wird. Bei der Einstellung Last (Letzter Zustand)) (Letzter Zustand) kehrt das System in den letzten vor dem Stromausfall vorhandenen Netzstromzustand zu- rück. On schaltet das System ein, sobald die Stromver- sorgung wiederhergestellt ist.

  • Seite 76: Verwenden Der Navigationstasten Des Uefi-Boot-Managers

    1 Schalten Sie das System ein oder starten Sie es neu. 2 Drücken Sie die Taste <F11>, wenn folgende Meldung angezeigt wird: <F11> = UEFI Boot Manager ANMERKUNG: Das System reagiert erst, wenn die USB-Tastatur aktiv ist. Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie <F11> ge- drückt haben, lassen Sie das System den Start ausführen.
  • Seite 77 Option Beschreibung <Boot options> Zeigt die Liste der verfügbaren Startoptionen an (mar- kiert mit Sternchen). Wählen Sie die gewünschte Start- option aus, und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie ein Startgerät bei laufendem Betrieb hinzugefügt haben, drücken Sie <Esc>, um die Liste der Startoptionen zu aktualisieren.

  • Seite 78: System- Und Setup-Kennwortfunktionen

    Option Beschreibung BIOS Boot Manager Ruft die Liste der Startoptionen auf BIOS-Ebene auf, ohne einen Neustart auszuführen. Mit dieser Option können Sie bequem in den BIOS-Startmodus wechseln, wenn Sie von einem Gerät mit einem Betriebssystem ohne UEFI-Unterstützung starten wollen, etwa einem startfähigen DOS-Medium mit Diagnosesoftware.
  • Seite 79 Wenn kein Systemkennwort zugewiesen wurde und der Kennwort-Jumper auf der Systemplatine auf „Aktiviert“ gestellt ist, ist System Password (Sys- temkennwort) auf Not Enabled (Nicht aktiviert) und Password Status (Kennwortstatus) ist auf Unlocked (Nicht gesperrt) gesetzt. So weisen Sie ein Systemkennwort zu: 1 Überprüfen Sie, ob Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.
  • Seite 80 Verwenden des Systemkennworts zur Systemsicherung ANMERKUNG: Wenn ein Setup-Kennwort vergeben wurde (siehe „Verwenden des Setup-Kennworts“ auf Seite 81), wird das Setup-Kennwort als alternatives System- kennwort zugelassen. Wenn Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) ges- etzt ist, kann die Kennwortsicherheit aktiviert bleiben oder deaktiviert wer- den.

  • Seite 81: Verwenden Des Setup-Kennworts

    Löschen oder Ändern eines bestehenden Systemkennworts 1 Drücken Sie <Strg><Eingabetaste> an der Kennworteingabeaufforderung, um das bestehende Systemkennwort zu deaktivieren. Wenn Sie zur Eingabe des Setup-Kennworts aufgefordert werden, wenden Sie sich an den Netzwerkadministrator. 2 Rufen Sie während des POST das System-Setup-Programm auf, indem Sie die Taste <F2>...
  • Seite 82 Bei der Kennwortzuweisung wird nicht zwischen Groß- und Kleinschreibung unterschieden. Bestimmte Tastenkombinationen sind ungültig; wenn Sie sie eingeben, gibt das System einen Signalton aus. Drücken Sie zum Löschen von Zeichen die Rücktaste oder die Nach-links-Taste. Wenn Sie das Kennwort bestätigen, wird die Option Setup Password (Setup- Kennwort) auf Enabled (Aktiviert) gesetzt.

  • Seite 83: Integrierte Systemverwaltung

    Konfigurieren von Hardware und Firmware Nähere Informationen über das Einrichten des USC, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie im Benutzerhandbuch zu Dell Unified Server Configurator auf der Dell Support- Website unter support.dell.com/manuals. Baseboard-Management-Controller-...

  • Seite 84: Aufrufen Des Bmc-Setupmoduls

    • Ermöglicht den Zugriff auf das Systemereignisprotokoll und den Sensor- status • Ermöglicht die Steuerung von Systemfunktionen einschließlich Ein- und Ausschalten • Funktioniert unabhängig vom Stromversorgungszustand und vom Be- triebssystem • Bietet Unterstützung für Text-Konsolenumleitung für das System-Setup, textbasierte Dienstprogramme und Betriebssystem-Konsolen ANMERKUNG: Um aus der Ferne über den integrierten NIC auf den BMC zugrei- fen zu können, muss die Netzwerkverbindung über den integrierten NIC1 erfolgen.

  • Seite 85: Aufrufen Des Idrac-Konfigurationsprogramms

    • Unterstützung für Text-Konsolenumleitung für das System-Setup, textbasierte Dienstprogramme und Betriebssystemkonsolen. Zudem ermöglicht das iDRAC-Konfigurationsprogramm Folgendes: • Das lokale iDRAC6 Netzwerk über die integrierten NIC1 konfigurieren, aktivieren oder deaktivieren. • Aktivieren oder Deaktivieren von IPMI über LAN. • Aktivieren eines LAN-PET-Ziels (Platform Event Trap). •...
  • Seite 86 Verwenden des System-Setup-Programms und des UEFI-Boot-Managers...

  • Seite 87: Installieren Von Systemkomponenten

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 88 Abbildung 3-1. Das Innere des Systems Gehäuseabdeckung Kühlgehäuse Systemlüfter Erweiterungssteckplätze (5) Kühlkörper und Prozessor Speichermodule (6) SATA-Rückwandplatine Festplattenlaufwerke (4) Optisches Laufwerk Netzteil Netzteilschacht Installieren von Systemkomponenten...

  • Seite 89: Abnehmen Der Frontverkleidung

    Frontverkleidung ANMERKUNG: Wenn Sie ein hot-swap-fähiges Festplattenlaufwerk entfernen oder installieren, kann das System beim Entfernen der Frontverkleidung eingeschal- tet und in aufrechter Position belassen werden. Wenn Sie andere Systemkompo- nenten entfernen oder installieren möchten, muss das System abgeschaltet und in die in Abbildung 3-1 gezeigte Position gebracht werden.

  • Seite 90: Anbringen Der Frontverkleidung

    Anbringen der Frontverkleidung 1 Setzen Sie die Halterungen der Frontverkleidung in die Schlitze im Ge- häuse ein. Siehe Abbildung 3-2. 2 Drücken Sie das obere Ende der Frontverkleidung in das Gehäuse, bis der Hebel einrastet. 3 Verriegeln Sie die Frontverkleidung mit dem Systemschlüssel. Frontverkleidungsblenden Entfernen einer Frontverkleidungsblende ANMERKUNG:...

  • Seite 91: Anbringen Einer Frontverkleidungsblende

    Abbildung 3-3. Frontverkleidungsblende entfernen und anbringen Frontverkleidung Frontverkleidungsblende Blendenhalterung Anbringen einer Frontverkleidungsblende ANMERKUNG: Nachdem Sie Laufwerke aus einem oder mehreren Laufwerkschä- chten entfernt haben, müssen Sie die entsprechende(n) Blende(n) an der Frontver- kleidung anbringen. 1 Richten Sie auf der Rückseite der Frontverkleidung die Sperrklinke mit der entsprechenden Kerbe in der Frontverkleidung aus.

  • Seite 92: Entfernen Eines Emi-Platzhalters

    Entfernen eines EMI-Platzhalters 1 Entfernen Sie die Frontverkleidung. Siehe „Abnehmen der Frontverkleidung“ auf Seite 89. 2 Entfernen Sie den EMI-Platzhalter aus dem Gehäuse, indem Sie fest an den Löchern in der Mitte des Platzhalters ziehen. Siehe Abbildung 3-4. Abbildung 3-4. EMI-Platzhalter entfernen und installieren EMI-Platzhalter Installieren eines EMI-Platzhalters 1 Drücken Sie den EMI-Platzhalter in den leeren Laufwerkschacht auf der...

  • Seite 93: Öffnen Und Schließen Des Systems

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 94: Schließen Des Systems

    Abbildung 3-5. Öffnen und Schließen des Systems Verriegelung des Freigabehebels Sperrklinke der Computerabdeckung Gehäuseabdeckung Aussparungen am Gehäuse Schließen des Systems 1 Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt ver- legt sind, so dass sie nicht behindern. 2 Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im Sys- tem zurückbleiben.

  • Seite 95: Erweiterungskartenstabilisator

    5 Drücken Sie das Ende der Abdeckung, an dem sich die Verriegelung be- findet, auf das Gehäuse, bis die Verriegelung einrastet. 6 Drehen Sie die Sperre an der Abdeckungsverriegelung im Uhrzeigersinn in die gesperrte Position. Siehe Abbildung 3-5. 7 Stellen Sie das System aufrecht auf eine flache Arbeitsfläche. 8 Schließen Sie die Peripheriegeräte wieder an und verbinden Sie das Sys- tem mit der Netzstromversorgung.

  • Seite 96: Kühlgehäuse

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 97: Installieren Des Kühlgehäuses

    Abbildung 3-6. Kühlgehäuse entfernen und installieren Kühlgehäuse Erweiterungskartenstabilisator Griffstellen des Kabelhalterung Erweiterungskartenstabilisators (2) Griffstelle des Kühlgehäuses Installieren des Kühlgehäuses 1 Halten Sie das Kühlgehäuse an der Griffstelle fest und senken Sie es vor- sichtig in das System ab. 2 Achten Sie darauf, dass keine Kabel unter den Kanten des Kühlgehäuses eingeklemmt werden.

  • Seite 98: Festplattenlaufwerke

    6 Stellen Sie das System aufrecht auf eine flache Arbeitsfläche. 7 Schließen Sie die Peripheriegeräte wieder an und verbinden Sie das Sys- tem mit der Netzstromversorgung. 8 Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Festplattenlaufwerke Ihr System unterstützt bis zu vier interne hot-swap-fähige SATA-Festplatten in 3,5-Zoll hot-swap-fähigen Festplattenträgern.

  • Seite 99: Installieren Eines Festplattenplatzhalters

    Abbildung 3-7. Festplattenplatzhalter entfernen oder installieren Festplattenplatzhalter Sperrklinke Installieren eines Festplattenplatzhalters Richten Sie den Festplattenplatzhalter mit dem Laufwerkschacht aus und führen Sie den Platzhalter in den Laufwerkschacht ein, bis der Entriegelungs- hebel einrastet. Entfernen eines hot-swap-fähigen Festplattenlaufwerks VORSICHTSHINWEIS: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Entfernen und Installieren von Laufwerken im Hot-Swap- Verfahren unterstützt.
  • Seite 100 4 Öffnen Sie den Festplattenlaufwerkträgergriff, um das Laufwerk freizu- geben. Siehe Abbildung 3-8. 5 Ziehen Sie das Festplattenlaufwerk ganz aus dem Laufwerkschacht her- aus. 6 Entfernen Sie die Festplatte aus dem Träger. Siehe „Entfernen einer hot-swap-fähigen Festplatte aus einem Laufwerkträger“ auf Seite 102. 7 Setzen Sie einen Laufwerkplatzhalter im leeren Laufwerkschacht ein.

  • Seite 101: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks

    Installieren eines hot-swap-fähigen Festplattenlaufwerks VORSICHTSHINWEIS: Verwenden Sie nur Laufwerke, die geprüft und für den Einsatz mit der SATA-Rückwandplatine zugelassen sind. VORSICHTSHINWEIS: Stellen Sie beim Installieren von Festplatten sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Festplattenträger neben einem unvollständig eingesetzten Träger einzuset- zen und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers be- schädigt und unbrauchbar gemacht werden.

  • Seite 102: Entfernen Einer Hot-Swap-Fähigen Festplatte Aus Einem Laufwerkträger

    Entfernen einer hot-swap-fähigen Festplatte aus einem Laufwerkträger Entfernen Sie die Schrauben von den Führungsschienen am Laufwerkträger und trennen Sie die Festplatte vom Träger. Siehe Abbildung 3-9. Abbildung 3-9. Entfernen und installieren eines Hot-swap-fähigem Festplattenlaufwerk Festplattenlaufwerk Schrauben (4) SATA-Schraubenloch Festplattenträger Installieren von Systemkomponenten...

  • Seite 103: Installieren Der Hot-Swap-Fähigen Festplatte In Einem Laufwerkträger

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 104 4 Trennen Sie das Stromversorgungs- und Datenkabel von der Rückseite des Laufwerks. Siehe Abbildung 3-10. 5 Schieben Sie die Laufwerksperrklinke in Pfeilrichtung, um die Ansatzs- chraube freizugeben, und ziehen Sie dann das Laufwerk aus dem Schacht. Siehe Abbildung 3-10. 6 Wenn Sie ein anderes Laufwerk im Schacht installieren, lesen Sie „Installieren eines optischen Laufwerks“...

  • Seite 105: Installieren Eines Optischen Laufwerks

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 106 1 Entnehmen Sie das Laufwerk der Verpackung und bereiten Sie es für die Installation vor. Anleitungen finden Sie in der zusammen mit dem Lauf- werk gelieferten Dokumentation. ANMERKUNG: Jedes Gerät an einem SCSI-Hostadapter muss über eine ein- deutige SCSI-ID-Nummer verfügen (schmale SCSI-Geräte verwenden IDs von 0 bis 7;...
  • Seite 107 6 Befestigen Sie die drei Ansatzschrauben am Laufwerk – eine Schraube im unteren vorderen Schraubenloch auf der rechten Seite und zwei Schrau- ben in den unteren Schraubenlöchern auf der linken Seite. Siehe Abbildung 3-11. ANMERKUNG: Falls sich im Lieferumfang des optischen Laufwerks, das Sie installieren, keine Ansatzschrauben befinden, lösen Sie die drei Ansatzschra- uben vom alten Laufwerk oder von der Rückseite des 5,25-Zoll-Frontblenden- einsatzes.

  • Seite 108: Netzteil

    11 Stellen Sie das System aufrecht auf eine flache Arbeitsfläche. 12 Schließen Sie die Peripheriegeräte wieder an und verbinden Sie das Sys- tem mit der Netzstromversorgung. 13 Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. 14 Testen Sie das Laufwerk mit der Systemdiagnose (optional). Siehe „Ausführen der Systemdiagnose“...

  • Seite 109: Wiedereinbauen Eines Netzteils

    Abbildung 3-12. Netzteil entfernen und wiedereinbauen Netzteil Schrauben (3) Wiedereinbauen eines Netzteils 1 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 93. 2 Setzen Sie das Netzteil in das Gehäuse. Befestigen Sie die drei Schrauben, die das Netzteil am Gehäuse sichern. 3 Verbinden Sie alle Kabel wieder mit der Systemplatine und den Laufwer- ken.

  • Seite 110: Systemlüfter

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 111: Installieren Des Systemlüfters

    Abbildung 3-13. Entfernen des Systemlüfters Griffstelle Sperrklinke Systemlüfter Stromversorgungskabel Anschluss FAN auf der Systemplatine Installieren des Systemlüfters 1 Richten Sie die Halterungen am Systemlüfter mit dem Aussparungen am Gehäuse aus. 2 Schieben Sie den Systemlüfter in die Sicherungsschlitze, bis die Freigabe- lasche einrastet.

  • Seite 112: Systemspeicher

    3 Verbinden Sie das Stromversorgungskabel des Lüfters mit der Systempla- tine. 4 Setzen Sie das Kühlgehäuse wieder ein. Siehe „Installieren des Kühlgehäuses“ auf Seite 97. 5 Installieren Sie den Erweiterungskartenstabilisator. Siehe „Installieren des Erweiterungskartenstabilisators“ auf Seite 95. 6 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 94. 7 Stellen Sie das System aufrecht auf eine flache Arbeitsfläche.

  • Seite 113: Betriebsartspezifische Richtlinien

    • Die Speichertaktung jedes Kanals ist von der Speicherkonfiguration abhän- gig: – Bei Einzel- oder Dual-Speichermodulen: • Ein Speichermodul pro Kanal unterstützt bis zu 1333 MHz. • Zwei Speichermodule pro Kanal unterstützen bis zu 1333 MHz. • Drei Speichermodule pro Kanal unterstützen bis zu 800 MHz. •...

  • Seite 114: Wiedereinbauen Von Speichermodulen

    Reparaturen sollten Sie nur dann selbst durchführen, wenn dies in der Pro- duktdokumentation autorisiert ist, oder Sie vom Team des Online- oder Telefon- supports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 115 9 Fassen Sie das Speichermodul nur am Rand an, wobei Sie darauf achten, die Komponenten auf dem Modul nicht zu berühren. Abbildung 3-14. Speichermodul installieren und entfernen Speichermodul Auswurfhebel (2) Passung 10 Richten Sie den Stecker des Speichermoduls an den Abgleichmarkierun- gen des Speichermodulsockels aus und setzen Sie das Speichermodul in den Sockel ein.

  • Seite 116: Entfernen Von Speichermodulen

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 117 VORSICHTSHINWEIS: Um eine ordnungsgemäße Kühlung zu gewährleisten, müssen in allen nicht belegten Speichersockeln Speichermodulplatzhalter ins- talliert werden. Entfernen Sie Speichermodulplatzhalter nur, wenn Sie in diesen Sockeln Speicher installieren wollen. 1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom.

  • Seite 118: Richtlinien Zur Installation Von Erweiterungskarten

    Erweiterungskarten Richtlinien zur Installation von Erweiterungskarten Das System unterstützt fünf PCIe-Erweiterungskarten der Generation 2. Die Position der Erweiterungssteckplätze geht aus Abbildung 6-1 hervor. • Die Erweiterungssteckplätze unterstützten eine Karte voller Baulänge und vier Karten halber Baulänge. • Der Erweiterungskartensteckplatz ist nicht hot-swap-fähig. VORSICHTSHINWEIS: Um eine ordnungsgemäße Kühlung zu gewährleisten, darf nur eine der zwei Erweiterungskarten eine Leistungsaufnahme von mehr als...

  • Seite 119: Installieren Einer Erweiterungskarte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 120 5 Lösen Sie die Erweiterungskartenhalterung neben dem Steckplatz. Siehe Abbildung 3-15. ANMERKUNG: Bewahren Sie dieses Abdeckblech gut auf, falls Sie die Er- weiterungskarte später einmal entfernen müssen. Das Anbringen eines Ab- deckblechs vor leeren Steckplatzöffnungen ist erforderlich, um die Funkent- störbestimmungen einzuhalten.
  • Seite 121 Abbildung 3-15. Erweiterungskarte entfernen und installieren Erweiterungskartenstabilisator Griffstellen des Erweiterungskarten- stabilisators (2) Erweiterungskartenverriegelung Erweiterungskarte Erweiterungskartenhalterung Aufnahmeschlitz für Erweiterungs- karte Erweiterungskartenanschluss Wissenswertes zum System...

  • Seite 122: Entfernen Von Erweiterungskarten

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befolg- en Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 123: Installieren Einer Idrac6 Express-Karte

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 124 Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 125: Interne Usb-Speichersticks

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 126 4 Setzen Sie den USB-Speicherstick in den USB-Anschluss ein. Siehe Abbildung 3-17. 5 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 94. 6 Stellen Sie das System aufrecht auf eine flache Arbeitsfläche. 7 Schließen Sie die Peripheriegeräte wieder an und verbinden Sie das Sys- tem mit der Netzstromversorgung.

  • Seite 127: Prozessor

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 128 8 Wiederholen Sie Schritt 6 und Schritt 7, um die drei Befestigungsschrau- ben des Kühlkörpers zu lösen. 9 Heben Sie den Kühlkörper vorsichtig vom Prozessor ab und legen Sie ihn ab, wobei die Seite mit der Wärmeleitpaste nach oben weist. Abbildung 3-18.
  • Seite 129 Abbildung 3-19. Entfernen eines Prozessors Prozessor Prozessorkerbe (2) Prozessorabdeckung ZIF-Sockel Sockelpassung (2) Freigabehebel des Sockels VORSICHTSHINWEIS: Achten Sie darauf, keine Kontaktstifte am ZIF-Sockel zu verbiegen, wenn Sie den Prozessor entfernen. Durch ein Verbiegen der Kontakt- stifte kann die Systemplatine dauerhaft beschädigt werden. Wissenswertes zum System...

  • Seite 130: Installieren Eines Prozessors

    12 Heben Sie den Prozessor vorsichtig aus dem Sockel und belassen Sie den Hebel in senkrechter Position, damit der neue Prozessor in den Sockel ein- gepasst werden kann. 13 Legen Sie den Prozessor nach dem Herausnehmen in einen antistatischen Behälter, um ihn später wieder einzusetzen, einzuschicken oder zeitweilig zu lagern.

  • Seite 131: Systembatterie Austauschen

    Reparaturen sollten Sie nur dann selbst durchführen, wenn dies in der Pro- duktdokumentation autorisiert ist, oder Sie vom Team des Online- oder Telefon- supports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 132 1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 93. 3 Installieren Sie den Erweiterungskartenstabilisator. Siehe „Installieren des Erweiterungskartenstabilisators“ auf Seite 95. Abbildung 3-20.

  • Seite 133: Gehäuseeingriffschalter

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 134: Installieren Des Gehäuseeingriffschalters

    Abbildung 3-21. Gehäuseeingriffschalter entfernen und installieren Gehäuseeingriffschalter Kabel des Gehäuseeingriffschalters Gehäuseeingriffschalter-Anschluss auf der Systemplatine Installieren des Gehäuseeingriffschalters 1 Richten Sie den Gehäuseeingriffschalter mit seiner Halterung aus. Siehe Abbildung 3-21. 2 Schieben Sie den Schalter in die Halterung. Siehe Abbildung 3-21. 3 Verbinden Sie das Kabel des Gehäuseeingriffschalters mit dem Anschluss auf der Systemplatine.

  • Seite 135: Entfernen Der Bedienfeldbaugruppe

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 136 Abbildung 3-22. Bedienfeldplatine entfernen und installieren Bedienfeldkabel Bedienfeldplatine Schraube des Bedienfelds Sperrklinke Installieren von Systemkomponenten...

  • Seite 137: Installieren Der Bedienfeldbaugruppe

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 138 4 Entfernen Sie alle Festplatten. Siehe „Festplattenlaufwerke“ auf Seite 98. 5 Trennen Sie alle Kabel, die an die SATA-Rückwandplatine angeschlossen sind, darunter das SATA-Kabel A, das für 3,5-Zoll-Festplatten verwendete SATA-Kabel B, das Stromkabel der Rückwandplatine und das Datenkabel. Siehe Abbildung 3-23. 6 Um die SATA-Rückwandplatine zu entfernen, ziehen Sie den blauen Frei- gabestift heraus und schieben Sie die Rückwandplatine nach oben.

  • Seite 139: Installieren Der Sata-Rückwandplatine

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 140 VORSICHTSHINWEIS: Wenn Sie das TPM (Trusted Program Module) mit Ver- schlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen Wiederherstellungsschlüssel zu erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müs- sen Sie den Wiederherstellungsschlüssel zum Neustarten des Systems oder Pro- gramms angeben, bevor Sie auf die verschlüsselten Dateien auf den Festplatten- laufwerken zugreifen können.

  • Seite 141: Installieren Der Systemplatine

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telef- onsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 142 3 Um die Systemplatine wieder einzusetzen, halten Sie sie an den blauen Griffstellen fest. 4 Richten Sie die Schraubenlöscher auf der Systemplatine mit denen am Gehäuse aus und senken Sie die Systemplatine in das Gehäuse. 5 Schieben Sie die Systemplatine in Richtung Systemrückseite und setzen Sie die Anschlüsse in die Aussparungen im Gehäuse ein.

  • Seite 143: Fehlerbehebung Am System

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 144: Fehlerbehebung Bei Externen Verbindungen

    Fehlerbehebung bei externen Verbindungen Stellen Sie sicher, dass alle externen Kabel fest mit den externen Anschlüssen des Systems verbunden sind, bevor Sie mit der Fehlerbehebung von externen Geräten beginnen. Die Anschlüsse auf der Vorder- und Rückseite des Sys- tems sind in Abbildung 1-1 und Abbildung 1-3 dargestellt. Fehlerbehebung beim Grafiksubsystem 1 Überprüfen Sie die Systemanschlüsse und die Stromversorgung des Bild- schirms.

  • Seite 145: Fehlerbehebung Bei Einem Seriellen E/A-Gerät

    2 Schalten Sie alle angeschlossenen USB-Geräte aus und trennen Sie sie vom System. 3 Starten Sie das System neu und rufen Sie das System-Setup-Programm auf, falls die Tastatur funktioniert. Stellen Sie sicher, dass alle USB- Schnittstellen aktiviert sind. Siehe „Bildschirm „Integrated Devices“ (Integrierte Geräte)“...

  • Seite 146: Fehlerbehebung Bei Einem Nic

    Fehlerbehebung bei einem NIC 1 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Verwenden von Online Diagnostics“ auf Seite 161. 2 Starten Sie das System neu und überprüfen Sie, ob Systemmeldungen zum NIC-Controller angezeigt werden. 3 Überprüfen Sie die entsprechende Anzeige auf dem NIC-Anschluss. Siehe „NIC-Anzeigecodes“...

  • Seite 147: Fehlerbehebung Bei Feuchtigkeit Im System

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 148: Fehlerbehebung Bei Einem Beschädigten System

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 149: Fehlerbehebung Bei Der Systembatterie

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 150: Fehlerbehebung Bei Der Systemkühlung

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 151: Fehlerbehebung Bei Einem Lüfter

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...
  • Seite 152 ANMERKUNG: Unzulässige Speicherkonfigurationen können zum Anhalten des Systems beim Start führen, ohne dass eine Bildschirmausgabe erfolgt. Lesen Sie „Richtlinien zur Installation von Speichermodulen“ auf Seite 112 und stellen Sie sicher, dass Ihre Speicherkonfiguration allen anwendbaren Richtlinien entspricht. 1 Falls das System betriebsbereit ist, führen Sie den entsprechenden Online- Diagnosetest durch.
  • Seite 153 10 Setzen Sie das Kühlgehäuse wieder ein. Siehe „Installieren des Kühlgehäuses“ auf Seite 97. 11 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 94. 12 Stellen Sie das System aufrecht auf. 13 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und die angeschlossenen Peripheriegeräte ein.

  • Seite 154: Fehlerbehebung Bei Einem Internen Usb-Stick

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 155: Fehlerbehebung Bei Einem Optischen Laufwerk

    Reparaturen sollten Sie nur dann selbst durchführen, wenn dies in der Pro- duktdokumentation autorisiert ist, oder Sie vom Team des Online- oder Telefon- supports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und be- folgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 156: Fehlerbehebung Bei Einem Festplattenlaufwerk

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 157: Fehlerbehebung Beim Perc S300-Controller

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 158: Fehlerbehebung Bei Erweiterungskarten

    Reparaturen sollten Sie nur dann selbst durchführen, wenn dies in der Pro- duktdokumentation autorisiert ist, oder Sie vom Team des Online- oder Telefon- supports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 159 6 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 94. 7 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und die angeschlossenen Peripheriegeräte ein. 8 Wenn das Problem dadurch nicht gelöst wird, schalten Sie das System und die angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Netzstrom.

  • Seite 160: Fehlerbehebung Beim Prozessor

    Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Pro- duktdokumentation im Einklang steht oder Sie vom Team des Online- oder Tele- fonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befol- gen Sie die zusammen mit dem Produkt zur Verfügung gestellten Sicherheitshin-...

  • Seite 161: Ausführen Der Systemdiagnose

    Die zum Ausführen von Online Diagnostics auf Systemen mit unterstützten Microsoft Windows und Linux Betriebssystemen benötigten Dateien kön- nen von support.dell.com heruntergeladen werden bzw. befinden sich auf den mitgelieferten CDs. Informationen zur Verwendung der Diagnose erhal-ten Sie im Dell Online Diagnostics User's Guide (Benutzerhandbuch). Funktionen der integrierten Systemdiagnose Die Systemdiagnose enthält eine Reihe von Menüs und Optionen für bestim-...

  • Seite 162: Einsatzbereich Der Integrierten Systemdiagnose

    • Hilfemeldungen mit kurzer Beschreibung aller Tests und ihrer Parameter anzeigen • Statusmeldungen ansehen, die zeigen, ob Tests erfolgreich abgeschlossen wurden • Fehlermeldungen über Probleme während des Testvorgangs anzeigen Einsatzbereich der integrierten Systemdiagnose Wenn eine Hauptkomponente oder ein Gerät des Systems nicht ordnungsge- mäß...

  • Seite 163: Testoptionen Der Systemdiagnose

    Testoptionen der Systemdiagnose Klicken Sie auf die Testoption im Fenster Main Menu (Hauptmenü). Testoption Funktion Express Test Führt eine schnelle Überprüfung des Systems durch. Bei dieser Option werden Gerätetests durchgeführt, bei de- nen keine Eingabe durch den Benutzer erforderlich ist. Extended Test Führt eine genauere Überprüfung des Systems durch.

  • Seite 164: Auswählen Von Diagnoseoptionen

    Auswählen von Diagnoseoptionen Die Testoptionen für ein Gerät können Sie im Bereich Diagnostics Options (Diagnostics Optionen) einstellen: • Non-Interactive Tests Only – Führt nur Tests durch, die keine Benutzer- eingaben erfordern. • Quick Tests Only – Führt nur die schnell durchführbaren Tests am Gerät durch.

  • Seite 165: Jumper Und Anschlüsse

    Jumper und Anschlüsse WARNUNG: Nur ausgebildete Service-Techniker dürfen die Gehäuseabdeckung entfernen und auf die Komponenten im Inneren des Systems zugreifen. Lesen Sie die Sicherheitshinweise, die Sie mit dem System erhalten haben, bevor Sie mit dem Ein- oder Ausbau beginnen. Jumper auf der Systemplatine Informationen zum Deaktivieren eines Kennworts durch Zurücksetzen des Kennwort-Jumpers finden Sie im Abschnitt „Deaktivieren eines verlorenen Kennworts“...

  • Seite 166: Anschlüsse Auf Der Systemplatine

    Anschlüsse auf der Systemplatine Abbildung 6-1. Jumper und Anschlüsse auf der Systemplatine Jumper und Anschlüsse...
  • Seite 167 Tabelle 6-2. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung USB1 Externer USB-Anschluss 1 USB2 Externer USB-Anschluss 2 USB3 Externer USB-Anschluss 3 USB4 Externer USB-Anschluss 4 NIC1 Externer NIC-Anschluss 1 NIC2 Externer NIC-Anschluss 1 Externer Bildschirmanschluss Externer serieller Anschluss Lüfter (FAN) Lüfteranschluss PCIE_X8...
  • Seite 168 Tabelle 6-2. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung iDRAC6 Express Anschluss für iDRAC6-Express-Karte HD_ACT_CARD Anschluss für Festplattenaktivitätsanzeige PWR_CONN Stromversorgungsanschluss (24-polig) 12 V 4-poliger Netzstromanschluss PDB_CONN Stromversorgungsanschluss für Stromverteiler- platine Prozessor CTRL_PNL Bedienfeldanschluss INTRUSION Anschluss für Gehäuseeingriffschalter Speichermodulsockel B1 (weißer Auswurfhebel) Speichermodulsockel B2 Speichermodulsockel B3 Speichermodulsockel A1 (weißer Auswurfhebel)

  • Seite 169: Anschlüsse Der Sata-Rückwandplatine

    Anschlüsse der SATA-Rückwandplatine Abbildung 6-2. Anschlüsse der SATA-Rückwandplatine Vorderseite Rückseite Anschlüsse für Festplatten 0–3 Stromversorgung der Rückwand- platine (BKPLN) Anschluss SATA A Jumper und Anschlüsse...

  • Seite 170: Deaktivieren Eines Verlorenen Kennworts

    Deaktivieren eines verlorenen Kennworts Zu den Softwaresicherheitsfunktionen des Systems gehören ein Systemkenn- wort und ein Setup-Kennwort, die ausführlich im Abschnitt „Verwenden des System-Setup-Programms“ erklärt werden. Mit dem Kennwort-Jumper wer- den diese Kennwortfunktionen aktiviert/deaktiviert und die aktuellen Kenn- wörter gelöscht. VORSICHTSHINWEIS: Weitere Informationen finden Sie unter „Schutz vor elek- trostatischer Entladung“...

  • Seite 171: Wie Sie Hilfe Bekommen
