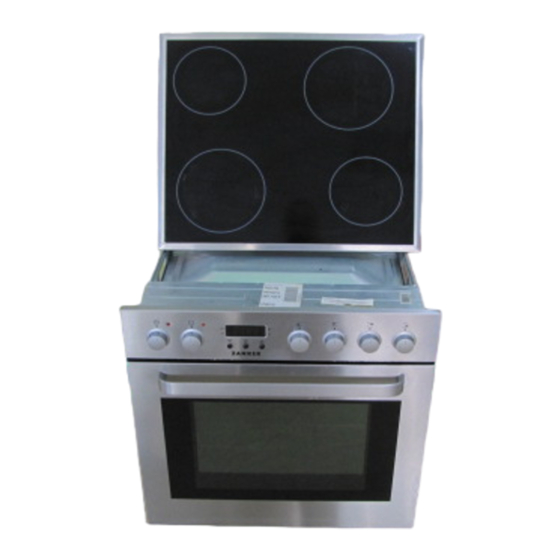

ZANKER ZKH 7529 Bedienungsanleitung
Einbau-herd
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ZANKER ZKH 7529
Inhaltszusammenfassung für ZANKER ZKH 7529
- Seite 1 Gebruikers- Bedienungs- anleitung informatie Einbau-Herd Inbouwfornuis ZKH 7529...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnungen und wichtige Sicherheitshinweise ....................3 Gerätebeschreibung ............................5 Bedienung ............................... 6 Vor der erstmaligen Benutzung ......................... 8 Elektronische Zeitschaltuhr ..........................9 Benutzung des Backofens ..........................14 Back-Tabellen ..............................17 Reinigung und Wartung ..........................19 Störungen - Was tun? ............................ 24 Technische Daten ............................ -
Seite 3: Warnungen Und Wichtige Sicherheitshinweise
Warnungen und wichtige Sicherheitshinweise Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung lassen, ist es von größter Wichtigkeit, dass der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann. -
Seite 4: Kennzeichnung Bei Den Kommunalen
Entsorgung Verpackungsmaterial • Das Symbol auf dem Gerät bzw. auf dem Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind Verpackungsmaterial weist darauf hin, dass es nicht gekennzeichnet, z. B. >PE>, >PS< etc. Entsorgen über den normalen Hausmüll entsorgt werden darf. Sie die Verpackungsmaterialien entsprechend ihrer Es muss stattdessen an eine Sammelstelle für das Kennzeichnung bei den kommunalen... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung 1. Bedienblende 9. Betriebsanzeige 2. Knebel für Kochstelle vorne rechts 10. Temperaturregler - Kontrollanzeige 3. Knebel für Kochstelle hinten rechts 11. Lüftungsschlitze für Kühlgebläse 4. Knebel für Kochstelle hinten links 12. Grill 5. Knebel für Kochstelle vorne links 13. Innenbeleuchtung 6. -
Seite 6: Bedienung
Bedienung Versenkbare Knebel Diese Modelle sind mit versenkbaren Knebeln ausgestattet. Diese Schalterknebel funktionieren nach dem Druck-Zug System. Sie können vollständig in die Blende versenkt werden, wenn der Backofen außer Betrieb ist. Backofenregler Der Backofen ist ausgeschaltet Umluft Ober- und Unterhitze Unterhitze Heißluftgrill Grill... -
Seite 7: Bedienungsknebel Für Kochmulde
Bedienungsknebel für Kochmulde An der Schalterblende befinden sich die Schalt-Knebel für die vier Kochmulden-Heizelemente. Die Kochstellen werden mit einem 7-Takt-schalter geregelt , wovon die folgenden Arbeitsstufen benutzt werden können: 0 = AUS 1 = Minimum 3 = Maximum Zweikreis - Zuschaltung Das Zuschalten beider Heizkreise erfolgt durch das Drehen des Kochzonenknebels von Stufe 3 auf Position “0”... -
Seite 8: Vor Der Erstmaligen Benutzung
Vor der erstmaligen Benutzung Entfernen gesamte Lassen Sie den Backofen anschließend Verpackungsmaterial innen und außen am abkühlen. Feuchten Sie dann ein weiches Tuch Backofen, bevor Sie ihn in Betrieb nehmen. gut mit warmem Wasser und etwas mildem Vor dem erstmaligen Gebrauch sollte der Backofen Spülmittel an, und reinigen Sie damit den einmal aufgeheizt werden, ohne dass sich Lebensmittel Garraum. -
Seite 9: Elektronische Zeitschaltuhr
Elektronische Zeitschaltuhr 1. Taste für die Funktionsauswahl 2. Taste „ “ 3. Taste „ “ 4. Anzeige 5. „Gardauer“- Kontrolllampe 6. „Garzeitende“- Kontrolllampe 7. „Kurzzeit“ - Kontrolllampe 8. „Uhrzeit“- Kontrolllampe Der Backofen funktioniert erst nach dem Einstellen der Uhrzeit. Der Backofen kann jedoch auch ohne Einstellen eines Programms betrieben werden. - Seite 10 Gardauer Bei Wahl dieser Funktion wird der Backofen automatisch nach Ablauf einer programmierten Gardauer ausgeschaltet. Stellen Sie Lebensmittel in den Backofen, wählen Sie eine Garfunktion aus, und stellen Sie die gewünschte Gartemperatur ein. Drücken Sie die Taste wiederholt, um die Funktion „Gardauer“...
- Seite 11 Garzeitende Bei Wahl dieser Funktion wird der Backofen automatisch ausgeschaltet, wenn programmiertes Garzeitende ereicht ist. Stellen Sie Lebensmittel in den Backofen, wählen Sie eine Garfunktion aus, und stellen Sie die gewünschte Gartemperatur ein. Drücken Sie die Taste wiederholt, um die Funktion „Garzeitende“ auszuwählen.
-
Seite 12: Anschließend Die Taste
Kombination von „Gardauer“ „Garzeitende“ Die Funktionen „Gardauer“ und „Garzeitende“ können gleichzeitig verwendet werden, damit sich der Backofen zu einem späteren Zeitpunkt automatisch aus- und wieder einschaltet. 1. Legen Sie mithilfe der Funktion „Gardauer“ (nehmen Sie die in dem entsprechenden Kapitel erläuterten Einstellungen für die Gardauer vor) die Gardauer fest. -
Seite 13: Ausschalten Der Anzeige
So schalten Sie den Kurzzeitwecker aus: 1. Drücken Sie die Taste wiederholt, um die Funktion „Kurzzeit“ auszuwählen. Die entsprechende Kontrolllampe blinkt, und auf dem Display wird die verbleibende Zeit angezeigt. 2. Drücken Sie die Taste „ “, bis auf dem Display „0:00“... -
Seite 14: Benutzung Des Backofens
Benutzung des Backofens Wichtig! - Legen Sie den Backofen nicht mit Alufolie aus, und stellen Sie kein Backblech usw. auf den Boden, da sonst das Backofen-Email durch den entstehenden Hitzestau beschädigt wird. Stellen Sie Pfannen und Töpfe, hitzebeständige Pfannen und Töpfe sowie Aluminiumbleche immer auf den Einschub, der in eine der Einschubschienen eingesetzt ist. - Seite 15 Umluft Grillpfanne und Rost, je nachdem, ob es sich um flaches oder dickeres Grillgut handelt. Befolgen Sie Die Speisen werden mit Heißluft gegart, die über ein dann die Anweisungen zum Grillen. Gebläse an der Ofenrückwand gleichmäßig im Das Grillelement wird über den Thermostat Backofen-Innenraum verteilt wird.
- Seite 16 Braten: So verwenden Sie Ober- und Unterhitze: Braten Sie keine Stücke, die weniger als 1 kg 1. Drehen Sie den Backofenregler auf die gewünschte wiegen. Kleinere Stücke könnten beim Braten Funktion austrocknen. Dunkles Fleisch, das aussen gut gegart, 2. Drehen Sie den Temperaturregler auf die gewünschte jedoch innen noch rosa bis rot bleiben soll, muss bei Temperatur.
-
Seite 17: Back-Tabellen
Back-Tabellen Ober- und Unterhitze und Umluft Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen. Garzeit Heißluft Ober- und Unterhitze Ebene Ebene in Minuten Temp. Temp. HINWEISE GERICHT (°C) (°C) KUCHEN Rührteig 2 (1und3)* 45-60 Kuchenform Mürbeteig 2 (1und3)* 20-30 Kuchenform Buttermilch-Käsekuchen... - Seite 18 Grillen Grillen Grillen Grillen Grillen Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen. Garzeit in Minuten Menge Grillen GERICHT Stück Temp. (°C) 1. Seite 2. Seite Ebene Filetsteaks 12~15 12~14 Beefsteaks 10~12 Grillwürste 12~15 10~12 Schweinekoteletts 12~16 12~14 Hähnchen (in 2 Hälften) 1000...
-
Seite 19: Reinigung Und Wartung
Reinigung und Wartung Vor dem Reinigen den Backofen • Chemische Ofenreiniger oder Sprühdosen ausschalten und abkühlen lassen. • Rostentferner • Fleckentferner für Waschbecken/Spülen Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt Reinigen Sie die Außen- und Innenseite der Glastür mit warmem Seifenwasser. - Seite 20 Ofenroste und Rostauflagen Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Backofenwand wegziehen und dann hinten aushängen (1, 2). Einschubgitter einsetzen Zum Einbau Gitter zuerst hinten wieder einhängen und dann vorne anlegen und andrücken (3).
-
Seite 21: Backofentür
Backofentür Die Backofentür besteht aus zwei Glasscheiben. Zum bequemen Reinigen lässt sich die Backofentür aushän- gen und können die internen Scheiben herausgezogen werden. Achtung - Die Backofentür muss vor dem Reinigen ausgebaut werden. Die Backofentür könnte plötzlich zuschlagen, wenn Sie versuchen, die Innenscheiben aus der eingehängten Ofentür zu ziehen. - Seite 22 6) legen Sie die Tür auf festem Boden ab (Abb. 4) und schützen Sie die Oberfläche des Griffs mit einem weichen Tuch; 7) betätigen Sie zum Entfernen der Innenscheiben das Verriegelungsystem (Abb. 5); 8) drehen Sie die beiden Feststeller um 90° und ziehen Sie diese aus ihrem Sitz (Abb.
- Seite 23 Die Innenscheibe muss in ihren Sitz gemäß Abb. 8 eingesetzt werden Nach dem Einsetzen der Scheiben in die Backofentür die Scheiben in umgekehrter Reihenfolge zur Vorgehens- weise des Punktes 8) sichern. Nie die warme Backofentür reinigen, da die Scheiben zerspringen können. Wenn Sie Krat- zer oder Risse auf der Glasscheibe feststellen, rufen Sie sofort den Kundendienst und lassen Sie die Scheiben auswechseln.
-
Seite 24: Störungen - Was Tun
Störungen - Was tun? Wenn das Gerät nicht richtig arbeitet, bitte Folgendes überprüfen, bevor Sie sich an das Electrolux Service-Center wenden: PROBLEM ABHILFE Der Backofen schaltet sich nicht ein. Überprüfen Sie, ob eine Garfunktion und eine Temperatur eingestellt wurde, oder prüfen Sie, ob das Gerät ordnungsgemäß... -
Seite 25: Technische Daten
Technische Daten Heizleistung Das Gerät kann mit folgenden Einbau-Kochmulden bzw. Glaskeramik-Einbau-Kochfeldern kombiniert Unterhitze 1000 W werden: Ober-/Unterhitze 1800 W Elektro-Kochmulde Typ: EHE 60000 Gesamtanschlußwert kW 6,0 Umluft 1825 W Betriebsspannung (50 Hz) 230 V Heißluftgrill 1650 W Glaskeramik-Kochmulde Typen: Grill 1650 W EHC 650 Gesamtanschlußwert... -
Seite 26: Anweisungen Für Den Installateur
Anweisungen für den Installateur Einbau und Installation sind streng unter Beachtung der bestehenden Vorschriften durchzuführen. Jegliche Eingriffe müssen bei ausgeschaltetem Gerät vorgenommen werden. Eingriff duerfen nur von anerkannten Fachleuten durchgefuehrt werden. Elektroanschluss Vor dem Anschluss bitte folgendes beachten: Die Sicherung und die Hausinstallation müssen auf die max. - Seite 27 Anschluß der Klemmleiste Das Gerät ist mit einer leicht zugäanglichen 6-poligen Klemmleiste ausgestattet, deren Brücken bereits für den Betrieb bei 400 V mit Nulleiter vorgesehen sind (Abb. 9). Im Falle von verschiedener Neztpannung müßen die Brücken der Klemmleiste entsprechend dem Schema Abb. 2 umgelegt werden.
-
Seite 28: Einbau-Anweisungen
Einbau-Anweisungen Damit ein störungsfreier Betrieb des Einbaugerätes gewährleistet werden kann, müssen die Küchenmöbel oder die Nische, in die das Gerät eingebaut wird, passende Abmessungen haben. Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können. - Seite 55 Electrolux...
