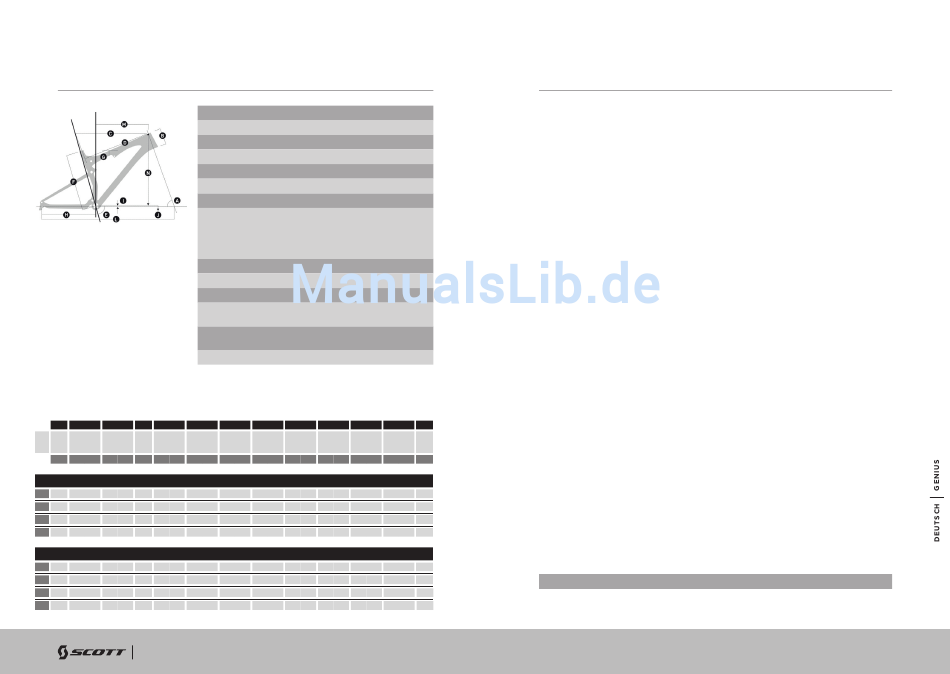

GEOMETRIE/TECHNISCHE DATEN GENIUS 29"
Federweg
Übersetzungsverhältnis
Piston stroke
Einbaulänge (Eye to Eye)
Hardware Hauptrahmen
Hardware Wippe
Sattelstützendurchmesser
Steuersatz
Gabelfederweg
Gabeleinbaulänge
Tretlagergehäuse
Umwerfer
Schwingenlager
Max. Reifenbreite
A B C E F G
Size Head Head tube Effective Seat BB center Standover
angle length top tube angle to top of height
horizontal seattube
° mm inches mm inches ° mm inches mm inches
GENIUS 900 LOW POSITION
S 69.0° 100 3.9 570 22.4 74.0° 415 16.3 776 30.6
M 69.0° 100 3.9 600 23.6 74.0° 440 17.3 777 30.6
L 69.0° 110 4.3 625 24.6 74.0° 475 18.7 809 31.9
XL 69.0° 120 4.7 650 25.6 74.0° 510 20.1 815 32.1
GENIUS 900 HIGH POSITION
S 69.5° 100 3.9 570 22.4 74.5° 415 16.3 776 30.6
M 69.5° 100 3.9 600 23.6 74.5° 440 17.3 777 30.6
L 69.5° 110 4.3 625 24.6 74.5° 475 18.7 809 31.9
XL 69.5° 120 4.7 650 25.6 74.5° 510 20.1 815 32.1
6
BIKE OWNER'S MANUAL
130/104/0mm
2.60
50mm
190mm
22.2mm x 6mm
22.2mm x 6mm
31.6mm
semi integr. for tapered
1 1/8-1.5 (44/54.9mm
Innendurchmesser des
Rahmens) oder mit 1 1/8
straight (44.0mm)
130mm
540mm
BB PF 92
Shimano E-Type/SRAM S3
direct mount
2 x IGUS
6 x 6802 (24 x 15 x 5)
57mm/2.25"
H I J L M N
Chainstay BB BB Wheel Reach Stack
length height offset base
mm inches mm inches mm inches mm inches mm inches mm inches
450 17.7 335 13.2 -35 -1.4 1111 44.7 395 15.6 609 24.0
450 17.7 335 13.2 -35 -1.4 1141 44.9 425 16.7 609 24.0
450 17.7 335 13.2 -35 -1.4 1167 45.9 448 17.6 618 24.3
450 17.7 335 13.2 -35 -1.4 1193 47.0 470 18.5 628 24.7
450 17.7 341 13.4 -30 -1.2 1111 44.7 400 15.7 606 23.9
450 17.7 341 13.4 -30 -1.2 1141 44.9 430 16.9 606 23.9
450 17.7 341 13.4 -30 -1.2 1167 45.9 453 17.8 615 24.2
450 17.7 341 13.4 -30 -1.2 1193 47.0 475 18.7 624 24.6
TC DÄMPFER TECHNOLOGIE/TWINLOC HEBEL
Im Mittelpunkt des TC-Systems steht der von FOX hergestellte FOX Nude Dämpfer, der
3 Funktionen bietet und dieses System erst ermöglicht.
Der TWINLOC Fernbedienungshebel ist die Evolution des bereits herausragenden
TRACLOC Systems von SCOTT.
Während das von SCOTT patentierte TRACLOC System an den SCOTT TC Dämpfern
den Wechsel zwischen Lock-out, Traction und Full-mode während der Fahrt vom
Lenker aus ermöglicht, erlaubt der TWINLOC XL in Kombination mit SCOTT TC
Dämpfern nun auch die Fernbedienung der Gabel um zwischen Lock-out und Open-
Mode zeitgleich zum Wechsel der Modi am SCOTT Dämpfer.
In Kombination mit der FOX 34 CTD oder FOX 32 CTD Gabeln ist es zudem möglich
einen Plattform Mode an der Gabel zu benutzen.
Die 3 Modi des CTCD in Kombination mit FOX Nude sind:
- Climb Mode : Climb Mode am Dämpfer, Climb Mode an der Gabel
- Traction Mode: traction mode Dämpfer (incl. Geometrieveränderung und
verkürztem Federweg), platform mode Gabel
- Descent Mode: full travel Dämpfer (Descent), full travel Gabel
Die 3 Modi des CTD in Kombination mit dem FOX CTD Dämpfer sind:
- Climb Mode : Climb Mode am Dämpfer,Climb Mode an der Gabel
- Ride Mode: platform(Trail) mode Dämpfer, platform mode Gabel
- Descent Mode: full travel Dämpfer (Descent), full travel Gabel
Deshalb bietet SCOTT 2 verschiedene TWINLOC Hebel mit folgenden
Stem
length Artikelnummern an:
- FOX Nude mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3
mm
Gabel (SCOTT Artikelnummer: 230097)
- FOX CTD mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3
60
Gabel (SCOTT Artikelnummer: 230098)
70
Bitte beachten Sie, dass der FOX CTD Dämpfer keinen Traction Mode bietet, sondern
80
einen Plattform Mode.
90
Im Gegensatz zum FOX Nude Dämpfer bleibt hier das Luftkammervolumen der
Positivluftkammer unverändert in den verschiedenen Modi.
60
WICHTIG:
70
80 Bitte beachten Sie, dass Sie den TWINLOC Fernbedienungshebel nur "links oben" am
Lenker montieren können.
90
