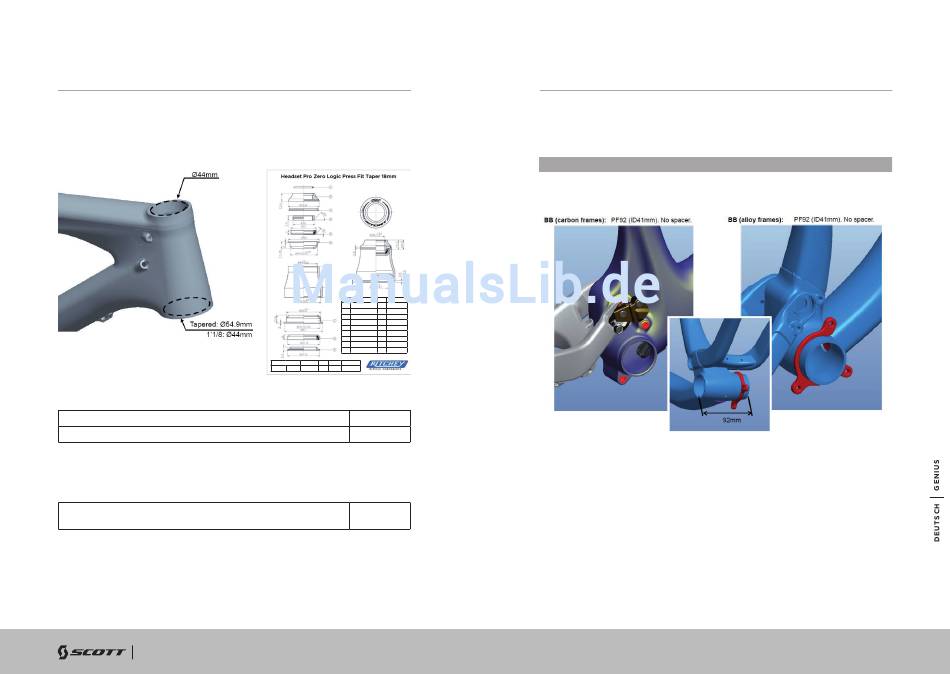

STEUERSATZ GENIUS
Die Genius Modelle werden mit einem "tapered" Steuersatz und einem
Gabelschaftrohr, welches mit Steuersätzen der "50-61"mm Baugrösse
zusammenpasst ausgeliefert.
(Innendurchmesser des Steuerrohres des Rahmens mit 44.0mm am oberen
und 54.9mm am unteren Ende).
Ritchey WCS Carbon Zero Tapered / PF 50-61mm / 18mm UD
Ritchey PRO Tapered / PF 50-61mm / 12.9mm
Es ist auch möglich Gabeln mit einem standard 1 1/8" Schaftrohr zu verbauen.
Hierzu wird allerdings in Steuersatz mit Reduzierhülse benötigt, wie z.B.:
Ritchey WCS Carbon Zero Tapered / PF 50-61mm / 18mm UD
for 1 1/18 fork
24
BIKE OWNER'S MANUAL
No.
Material
Qty
Remark
1
O-Ring
1
black
2
Top Cap
1
black
3
Seal
1
black
4
Compressure Ring
1
silver
41 x 30
5
ACB Bearing
1
45° x 45°
6
Upper Cup
1
black
7
Lower Cup
1
black
51.9 x 40 x 8
8
ACB Bearing
1
45° x 45°
9
Crown Race
1
black
SALES DRAWING
MATERIAL
DATE
04/23/2009
UNIT
mm
Part. No.
PRD
13641 (OE)
PRD 13636
PRD 13640
PRD 14860
TRETLAGER DES GENIUS
Alle Rahmen des Genius (Carbon und Aluminium) werden mit dem
Tretlagerstandard BB92PF ausgeliefert.
Shimano, SRAM, FSA und weitere Hersteller bieten Tretlager mit diesem
Einbaustandard an.
WICHTIG:
Bitte beachten Sie, dass Sie bei diesen Rahmen nicht mehr den 2.5mm
breiten Zwischenring auf der rechten Seite zwischen der Lagerschale und
dem Rahmen montieren müssen.
25
