EINSTELLBARE TRETLAGERHÖHE

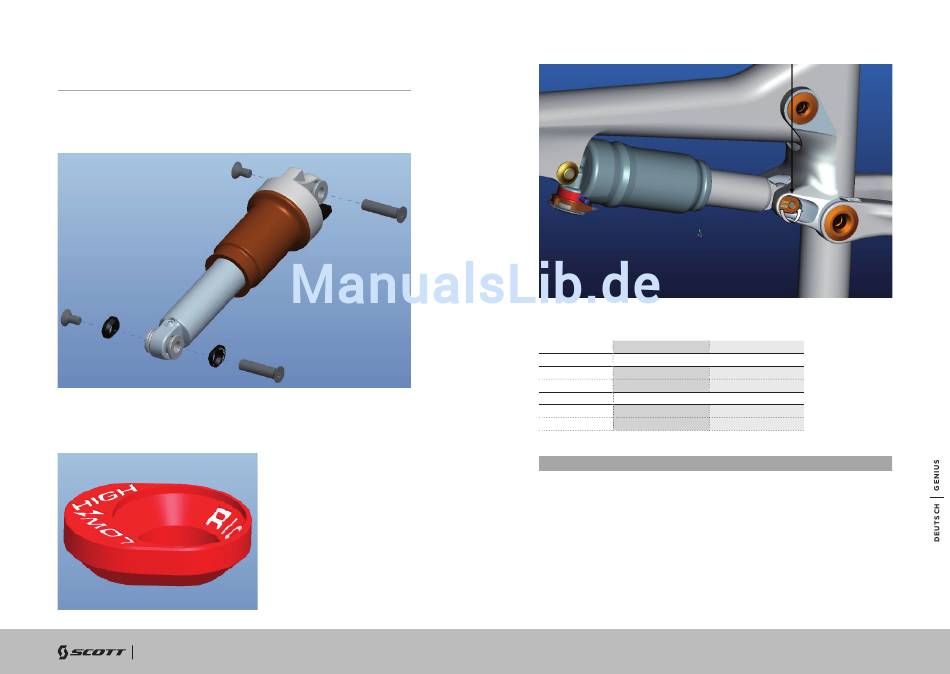

An Genius Bikes ausgestattet mit dem FOX Nude oder FOX CTD Dämpfer
können Sie die Tretlagerhöhe über dem Boden in 2 Positionen einstellen durch
das Umdrehen des "Geometrie-Chips", der sich an der Dämpferbefestigung der
Umlenkwippe befindet.
Bitte verwenden Sie ausschliesslich die passenden Adapter, die mit den
Senkkopfbolzen der Dämpfer zusammenpassen.
26
BIKE OWNER'S MANUAL
1. Niedriges Tretlager: niedrigerer Schwerpunkt
2. Höheres Tretlager: grössere Bodenfreiheit der Pedale/Kurbeln
Genius 27.5"/700
NIEDRIG
LENKWINKEL 67.9°
TRETLAGERHÖHE 345mm
HOCH
LENKWINKEL
68.4°
TRETLAGERHÖHE 351mm
WICHTIG:
Es ist nicht möglich den Geometrie-Chip mit anderen Dämpfermodellen als
dem FOX Nude oder FOX CTD zu verwenden.
Der Dämpfer könnte mit der Umlenkwippe oder Rahmenteilen kollidieren.
Genius 29"/900
69.0°
335mm
69.5°
340mm
