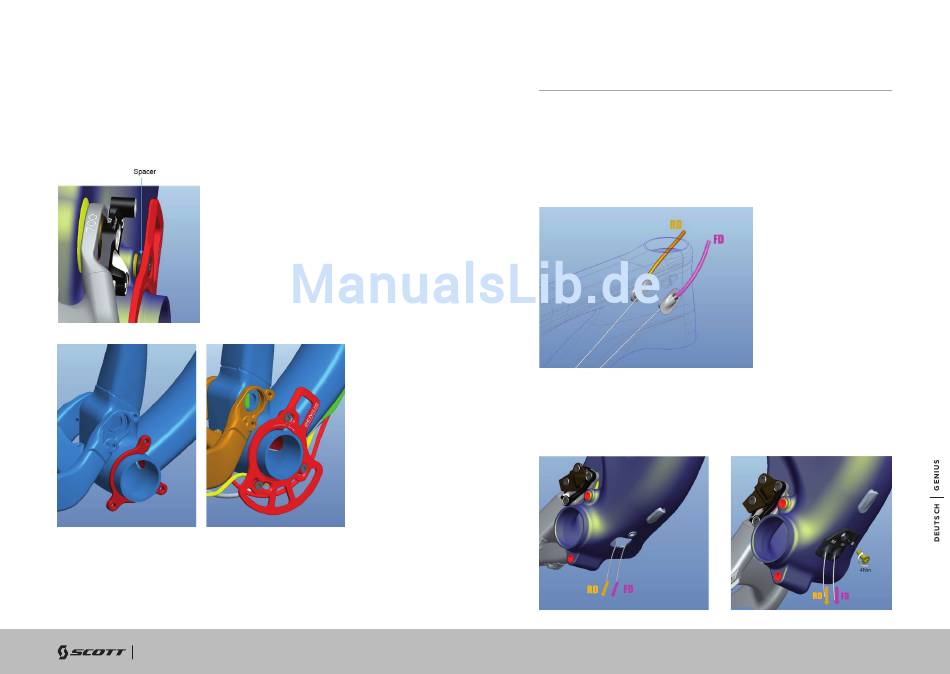

Bitte beachten Sie, dass der Chainblocker exakt wie abgebildet montiert
werden muss unter Verwendung aller Teile des Montagesets.
Bitte beachten Sie zudem die unterschiedlichen Montagepositionen für SRAM
und Shimano Umwerfer.
Für 2 x 10 Antriebe müssen Sie 2 x 2.5mm Beilagscheiben, für 3 x 10 Antriebe
1 x 2.5mm Beilagscheiben zwischen dem Adapter /Rahmen und dem
Chainblocker montieren, wie folgend abgebildet.
Details zur Montage an den Aluminiumrahmen des Genius:
Sie können den Chainblocker direkt an der integrierten ISCG 05 Aufnahme am
Tretlagergehäuse verschrauben.
Bitte beachten Sie zudem die unterschiedlichen Montagepositionen für SRAM
und Shimano Umwerfer.
Für 2 x 10 Antriebe müssen Sie 2 x 2.5mm Beilagscheiben, für 3 x 10 Antriebe
1 x 2.5mm Beilagscheiben zwischen dem Adapter /Rahmen und dem
Chainblocker montieren.
30
BIKE OWNER'S MANUAL
GENIUS KABELFÜHRUNG
Die direkte und geradlinige Kabelführung an all unseren vollgefederten Bikes
ermöglicht beste Schaltfunktion in Verbindung mit geringstem Gewicht und
bestem Schutz vor Schmutz und Wasser.
Carbon Rahmenvorderteile:
Die Carbonrahmen des Genius haben ein innenliegende Schaltzugführung mit
Kabelhüllenstoppern am vorderen Ende des Unterrohres wie untenstehend
abgebildet.
Bitte beachten Sie, dass die Kabel
sich im inneren des Rahmens einmal
kreuzen müssen bevor Sie sie durch
den Kabelführungsschlitz am unteren
Ende des Unterrohres herausziehen.
Schieben Sie die Kabel durch die
Kabelführung wie abgebildet und
befestigen Sie die Kabelführung
am Unterrohr mit einem 3mm
Inbusschlüssel und einem
Drehmoment von 4Nm/35in/lbf
