Serviceführer "Elektrik - Miller Subarc AC/DC 1250 Digital Betriebsanleitung

.
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com

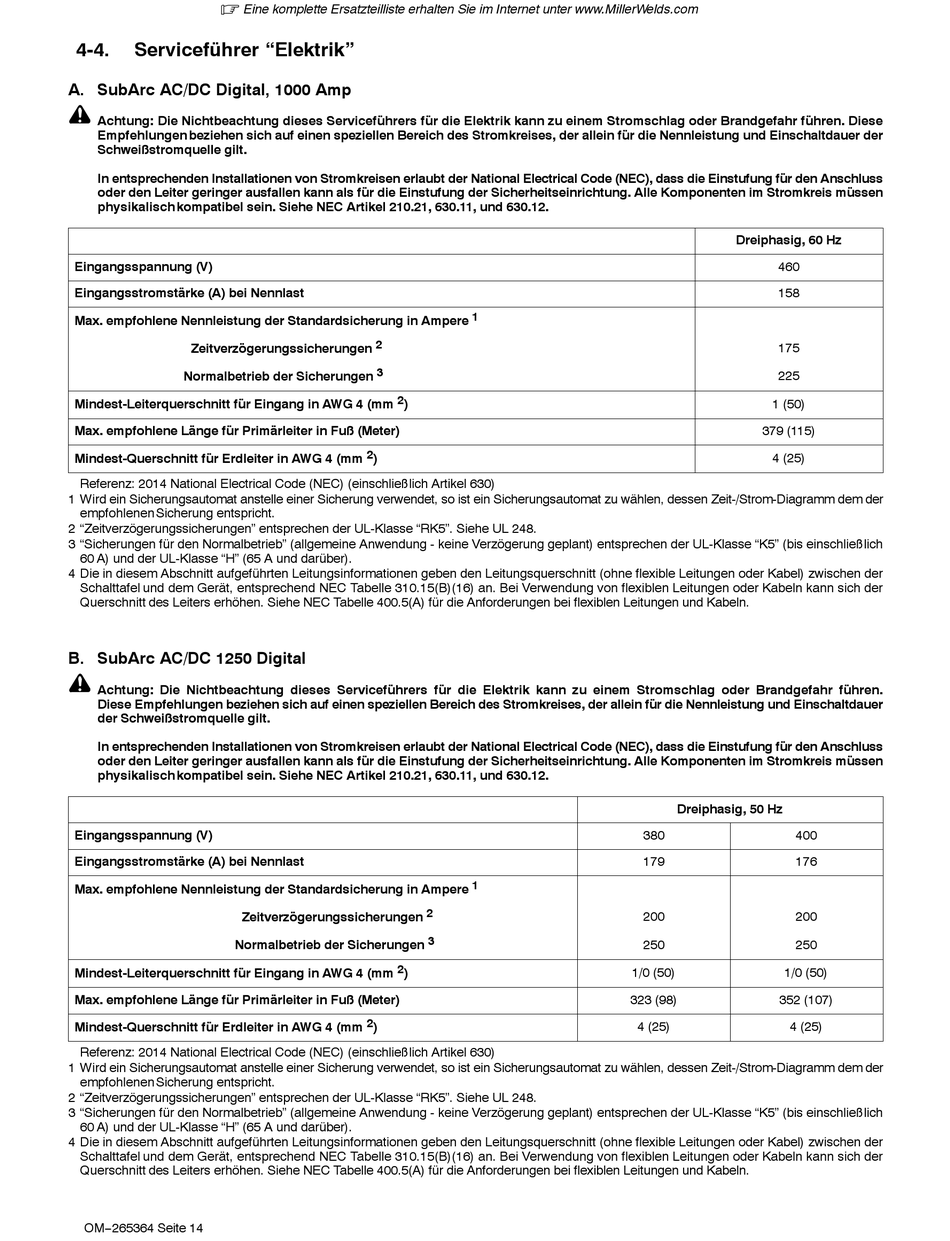

4-4. Serviceführer "Elektrik"
A. SubArc AC/DC Digital, 1000 Amp
Achtung: Die Nichtbeachtung dieses Serviceführers für die Elektrik kann zu einem Stromschlag oder Brandgefahr führen. Diese
Empfehlungen beziehen sich auf einen speziellen Bereich des Stromkreises, der allein für die Nennleistung und Einschaltdauer der
Schweißstromquelle gilt.
In entsprechenden Installationen von Stromkreisen erlaubt der National Electrical Code (NEC), dass die Einstufung für den Anschluss
oder den Leiter geringer ausfallen kann als für die Einstufung der Sicherheitseinrichtung. Alle Komponenten im Stromkreis müssen
physikalisch kompatibel sein. Siehe NEC Artikel 210.21, 630.11, und 630.12.
Eingangsspannung (V)
Eingangsstromstärke (A) bei Nennlast
Max. empfohlene Nennleistung der Standardsicherung in Ampere
Zeitverzögerungssicherungen
Normalbetrieb der Sicherungen
Mindest-Leiterquerschnitt für Eingang in AWG 4 (mm
Max. empfohlene Länge für Primärleiter in Fuß (Meter)
Mindest-Querschnitt für Erdleiter in AWG 4 (mm
Referenz: 2014 National Electrical Code (NEC) (einschließlich Artikel 630)
1 Wird ein Sicherungsautomat anstelle einer Sicherung verwendet, so ist ein Sicherungsautomat zu wählen, dessen Zeit-/Strom-Diagramm dem der
empfohlenen Sicherung entspricht.
2 "Zeitverzögerungssicherungen" entsprechen der UL-Klasse "RK5". Siehe UL 248.
3 "Sicherungen für den Normalbetrieb" (allgemeine Anwendung - keine Verzögerung geplant) entsprechen der UL-Klasse "K5" (bis einschließlich
60 A) und der UL-Klasse "H" (65 A und darüber).
4 Die in diesem Abschnitt aufgeführten Leitungsinformationen geben den Leitungsquerschnitt (ohne flexible Leitungen oder Kabel) zwischen der
Schalttafel und dem Gerät, entsprechend NEC Tabelle 310.15(B)(16) an. Bei Verwendung von flexiblen Leitungen oder Kabeln kann sich der
Querschnitt des Leiters erhöhen. Siehe NEC Tabelle 400.5(A) für die Anforderungen bei flexiblen Leitungen und Kabeln.
B. SubArc AC/DC 1250 Digital
Achtung: Die Nichtbeachtung dieses Serviceführers für die Elektrik kann zu einem Stromschlag oder Brandgefahr führen.
Diese Empfehlungen beziehen sich auf einen speziellen Bereich des Stromkreises, der allein für die Nennleistung und Einschaltdauer
der Schweißstromquelle gilt.
In entsprechenden Installationen von Stromkreisen erlaubt der National Electrical Code (NEC), dass die Einstufung für den Anschluss
oder den Leiter geringer ausfallen kann als für die Einstufung der Sicherheitseinrichtung. Alle Komponenten im Stromkreis müssen
physikalisch kompatibel sein. Siehe NEC Artikel 210.21, 630.11, und 630.12.
Eingangsspannung (V)
Eingangsstromstärke (A) bei Nennlast
Max. empfohlene Nennleistung der Standardsicherung in Ampere
Zeitverzögerungssicherungen
Normalbetrieb der Sicherungen
Mindest-Leiterquerschnitt für Eingang in AWG 4 (mm
Max. empfohlene Länge für Primärleiter in Fuß (Meter)
Mindest-Querschnitt für Erdleiter in AWG 4 (mm
Referenz: 2014 National Electrical Code (NEC) (einschließlich Artikel 630)
1 Wird ein Sicherungsautomat anstelle einer Sicherung verwendet, so ist ein Sicherungsautomat zu wählen, dessen Zeit-/Strom-Diagramm dem der
empfohlenen Sicherung entspricht.
2 "Zeitverzögerungssicherungen" entsprechen der UL-Klasse "RK5". Siehe UL 248.
3 "Sicherungen für den Normalbetrieb" (allgemeine Anwendung - keine Verzögerung geplant) entsprechen der UL-Klasse "K5" (bis einschließlich
60 A) und der UL-Klasse "H" (65 A und darüber).
4 Die in diesem Abschnitt aufgeführten Leitungsinformationen geben den Leitungsquerschnitt (ohne flexible Leitungen oder Kabel) zwischen der
Schalttafel und dem Gerät, entsprechend NEC Tabelle 310.15(B)(16) an. Bei Verwendung von flexiblen Leitungen oder Kabeln kann sich der
Querschnitt des Leiters erhöhen. Siehe NEC Tabelle 400.5(A) für die Anforderungen bei flexiblen Leitungen und Kabeln.
OM−265364 Seite 14
1
2
3
2
)
2
)
1
2
3
2
)
2
)
Dreiphasig, 60 Hz
460
158
175
225
1 (50)
379 (115)
4 (25)
Dreiphasig, 50 Hz
380 400
179 176
200 200
250 250
1/0 (50) 1/0 (50)
323 (98) 352 (107)
4 (25) 4 (25)
