Miller Subarc AC/DC 1250 Digital Betriebsanleitung Seite 36

.
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com
Kennzeichen Name
Ausgangsaktivierung
Draht aufwärts einfädeln
Draht abwärts einfädeln
Schweißpulver EIN
Motor CW
Automatisierung aktivieren
Fehler zurücksetzen
Reserviert
Registeradresse
PDU MODBUS
100 101
101 102
102 103
103 104
104 105
105 106
106 107
107 108
200 201
201 202
202 203
203 204
204 205
205 206
300 301
301 302
302 303
303 304
304 305
305 306
306 307
307 308
308 309
309 310
400 401
401 402
402 403
403 404
OM−265364 Seite 30

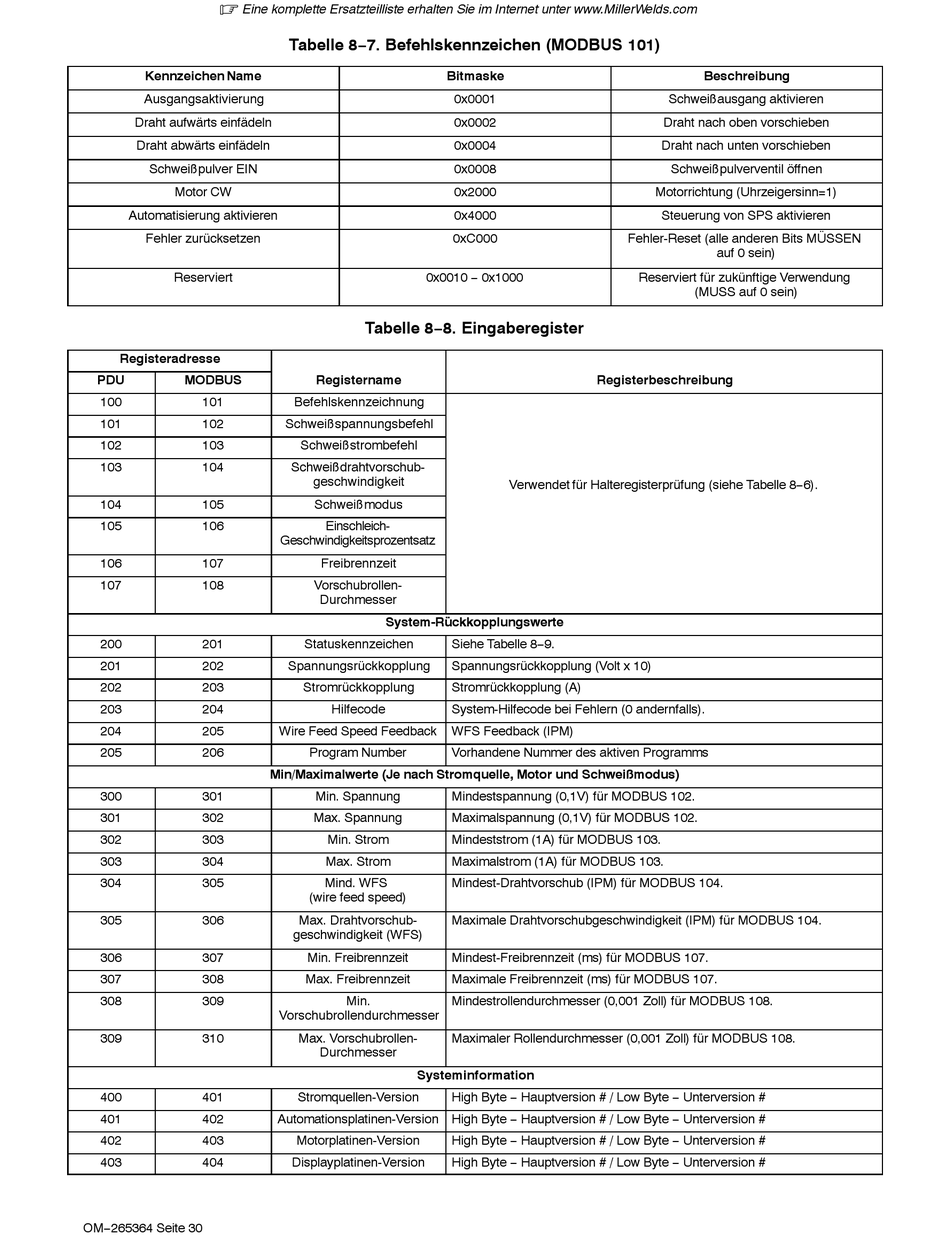

Tabelle 8−7. Befehlskennzeichen (MODBUS 101)
Bitmaske
0x0010 − 0x1000
Tabelle 8−8. Eingaberegister
Registername
Befehlskennzeichnung
Schweißspannungsbefehl
Schweißstrombefehl
Schweißdrahtvorschub-
geschwindigkeit
Schweißmodus
Einschleich-
Geschwindigkeitsprozentsatz
Freibrennzeit
Vorschubrollen-
Durchmesser
System-Rückkopplungswerte
Statuskennzeichen
Spannungsrückkopplung
Stromrückkopplung
Hilfecode
Wire Feed Speed Feedback
Program Number
Min/Maximalwerte (Je nach Stromquelle, Motor und Schweißmodus)
Min. Spannung
Max. Spannung
Min. Strom
Max. Strom
Mind. WFS
(wire feed speed)
Max. Drahtvorschub-
geschwindigkeit (WFS)
Min. Freibrennzeit
Max. Freibrennzeit
Min.
Vorschubrollendurchmesser
Max. Vorschubrollen-
Durchmesser
Systeminformation
Stromquellen-Version
Automationsplatinen-Version High Byte − Hauptversion # / Low Byte − Unterversion #
Motorplatinen-Version
Displayplatinen-Version
0x0001
0x0002
0x0004
0x0008
0x2000
0x4000
0xC000 Fehler-Reset (alle anderen Bits MÜSSEN
Registerbeschreibung
Verwendet für Halteregisterprüfung (siehe Tabelle 8−6).
Siehe Tabelle 8−9.
Spannungsrückkopplung (Volt x 10)
Stromrückkopplung (A)
System-Hilfecode bei Fehlern (0 andernfalls).
WFS Feedback (IPM)
Vorhandene Nummer des aktiven Programms
Mindestspannung (0,1V) für MODBUS 102.
Maximalspannung (0,1V) für MODBUS 102.
Mindeststrom (1A) für MODBUS 103.
Maximalstrom (1A) für MODBUS 103.
Mindest-Drahtvorschub (IPM) für MODBUS 104.
Maximale Drahtvorschubgeschwindigkeit (IPM) für MODBUS 104.
Mindest-Freibrennzeit (ms) für MODBUS 107.
Maximale Freibrennzeit (ms) für MODBUS 107.
Mindestrollendurchmesser (0,001 Zoll) für MODBUS 108.
Maximaler Rollendurchmesser (0,001 Zoll) für MODBUS 108.
High Byte − Hauptversion # / Low Byte − Unterversion #
High Byte − Hauptversion # / Low Byte − Unterversion #
High Byte − Hauptversion # / Low Byte − Unterversion #
Beschreibung
Schweißausgang aktivieren
Draht nach oben vorschieben
Draht nach unten vorschieben
Schweißpulverventil öffnen
Motorrichtung (Uhrzeigersinn=1)
Steuerung von SPS aktivieren
auf 0 sein)
Reserviert für zukünftige Verwendung
(MUSS auf 0 sein)
