ADJ VIZI HEX WASH7 Bedienungsanleitung Seite 9

Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Vizi Hex Wash7
kann über das DMX-512-Protokoll angesteuert werden. Der Vizi Hex Wash7 kann entweder ein 19-Kanal, 21-
Kanal oder 27-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der
Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110
Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-
Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies standardmäßige, abgeschirmte
110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an jedem
Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt
werden kann.

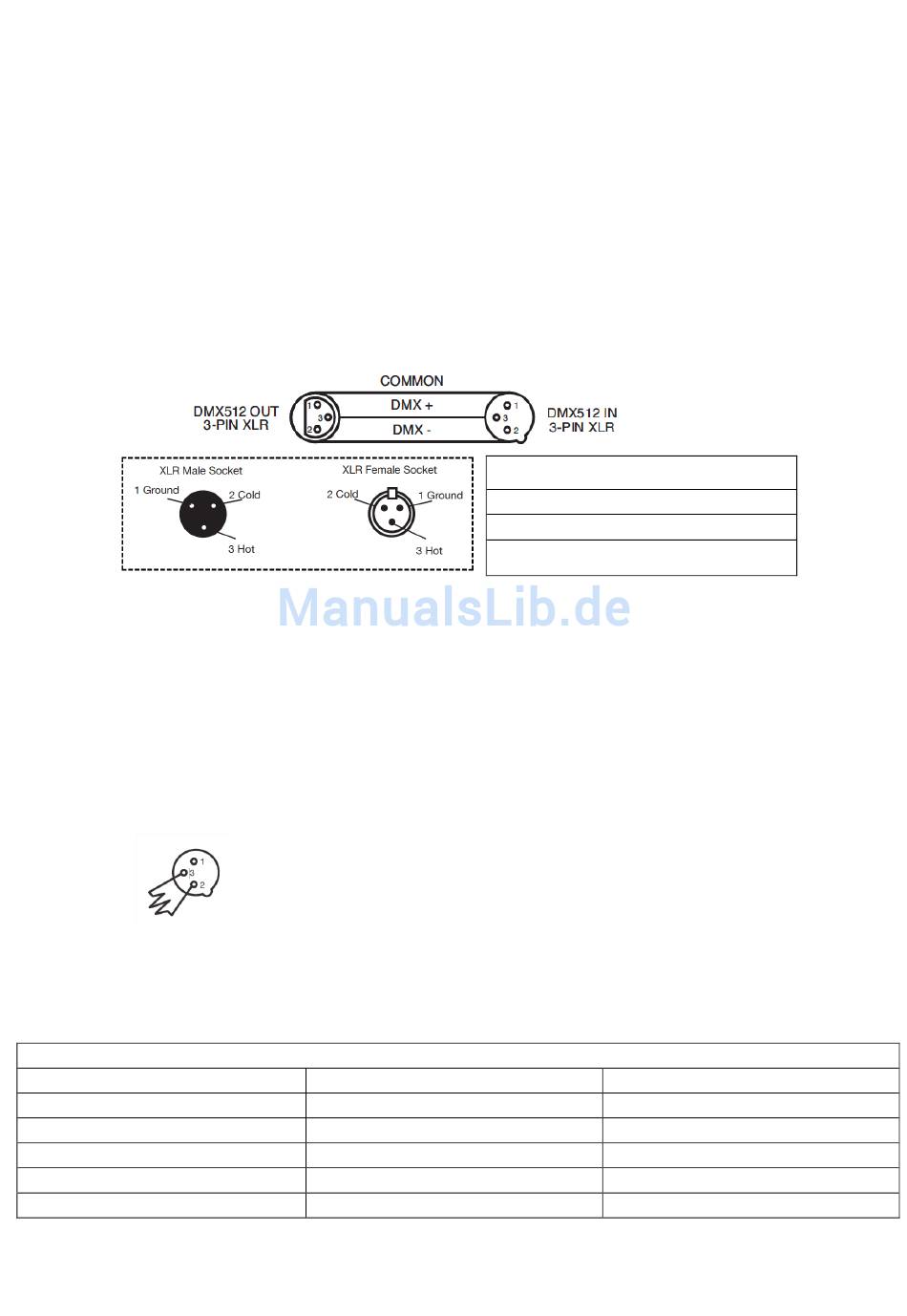

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der Abschirmung
mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen
minimiert.
5-polige XLR DMX-Steckverbinder. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung angeschlossen
werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
Umwandlung von 3-poligem XLR auf 5-poligen XLR
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hex Wash 7 Bedienungsanleitung Seite 9
Abbildung 3
Ein Abschluss reduziert Signalfehler und vermeidet Probleme und
Interferenzen bei der Signalübertragung. Es empfiehlt sich immer,
einen DMX-Leitungsabschluss (Widerstand 120 Ohm, 1/4 W)
zwischen Pol 2 (DMX-) und Pol 3 (DMX+) des letzten Geräts zu
schalten.
3-poliger XLR, weiblich (Out)
Pol 1
Pol 2
Pol 3
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Abbildung 4
Abbildung 2
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
