erforderlich, wenn:
system ausgestattet ist.
ausgestattet ist.
befindet
Die Luftzufuhröffnung soll verschließbar sein, wenn
diese durch eine feuerbeständige Wand geht. Gibt es
mehrere Verbrennungsgeräte im gleichen Raum, sollen
ausreichend Luftzufuhr Öffnungen angebracht sein,
damit eine sorgenfreie Verbrennung garantiert ist.

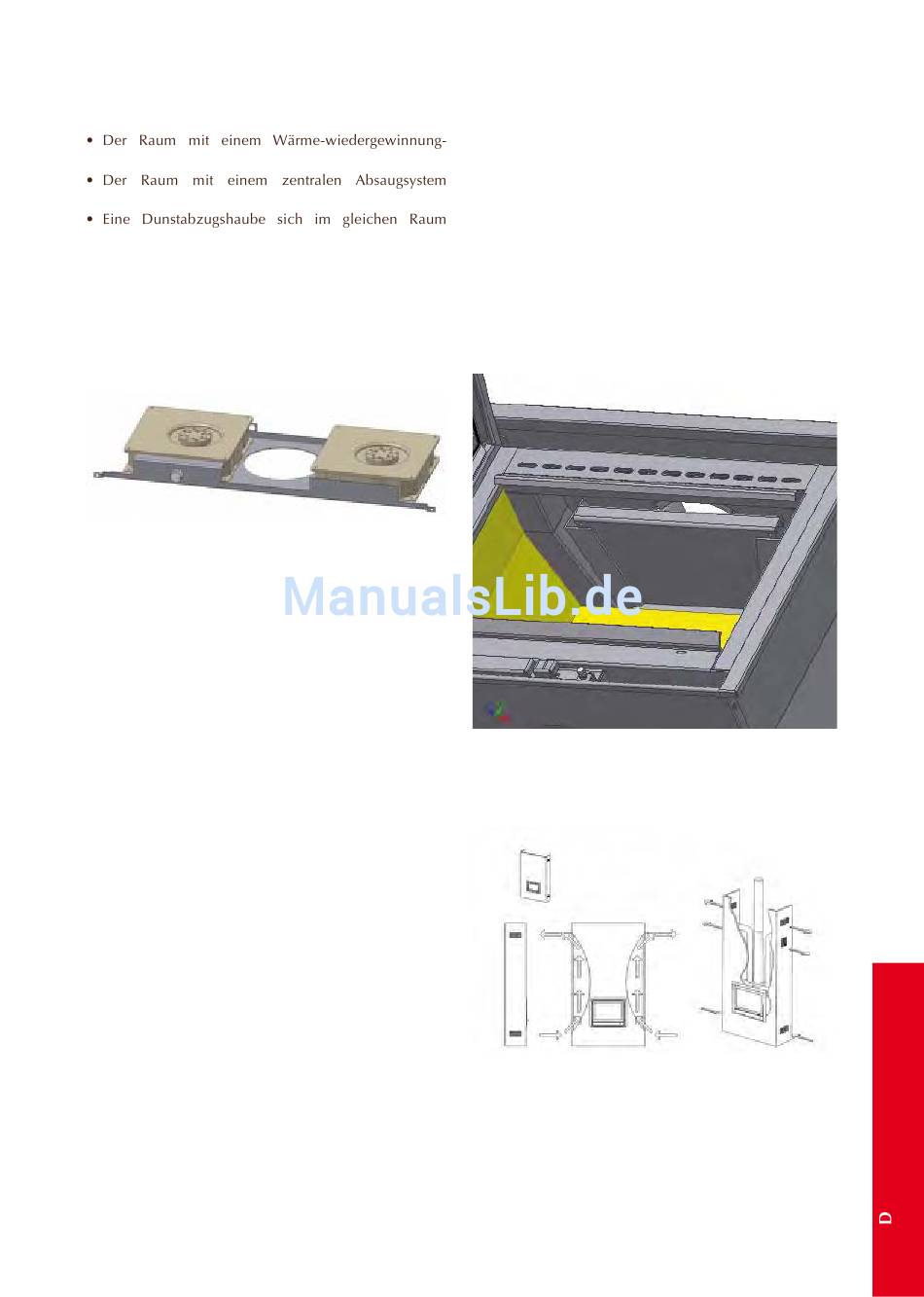

Ventilatoren (optional)
Die Ventilatoren sind nachträglich nicht in den Ofen
einzubauen. Diese müssen vor dem Einbau des Ofens
installiert werden.
Die Ventilatoren müssen immer an eine Schutzkontaktdose
angeschlossen werden. Beim einschalten der Ventilatoren
drehen diese mit der höchstmögliche Geschwindigkeit
und sind Stufenlos runter zu regeln.
Bitte beachten Sie dass die Ventilatoren, wenn
eingeschaltet, immer einen Brummton von sich geben.
Dieser Ton wurde so viel wie möglich unterdrückt.
Es ist an zu raten die Ventilatoren aus zu schalten wenn
Holz nachgefüllt wird.
Die Technischen Daten der Ventilatoren und des
Bedienungselement sind wie folgt:
Bedienungselement:
Strom
Abmessung (L x B x H)
Ventilator:
230V ~ 50Hz 120 mA 20W
Den Ofen anschließen
Der Square ist ein mittelschwerer Holzofen. Sichern Sie
sich deshalb einen problemlos tragefähigen Boden oder
eine hängefähige Wand, worauf oder woran Sie den Ofen
montieren. Die Feuerstätte darf nicht verändert werden.
Befolgen Sie, bevor Sie den Ofen montieren, zuerst die
Hinweise im vorigen Kapitel „Vorbereitungen". Schonen
Sie während der ganzen Montage Ihren Rücken und den
Boden.
1.
2.
3.
4.
5.
6.
7.
WANDERS empfehlt Schornstein Lüftung für optimale
Nützung.
230V / 50Hz
75 x 26 x 20 mm
Überprüfen Sie die Verpackung, gibt es sichtbare
Schäden, so melden Sie das.
Nehmen Sie den Ofen aus dem Karton.
Entfernen Sie den Rohrmund durch die 4 Bolzen
lose zu schrauben.
Setzen Sie den Ofen jetzt auf seinen Platz, achten
Sie darauf, dass der Ofen genau mitten unter der
Abzugsöffnung steht. Beachten Sie auch ob das Ka-
bel sich nirgendwo klemmt und unbeschädigt mon-
tiert ist.
Schließen Sie die Rohrmündung an dem Rauchkanal
an. Das System muss abfließend montiert werden.
Legen Sie die Umlenkplatte in den Ofen ein.
Ihr Ofen ist gebrauchsbereit.
