Anschließen der externen Verstärker und/oder Subwoofer
Setzen Sie das Gerät zurück.
Hintere
Erdungscanschlußklemme
Antennen-Eingang
1
Fernbedienungsadapter *
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung 1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung 2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
Spezieller Kabelbaum
(getrennt erhältlich)
E Stromkabel (Mitgeliefert)
1
*
Wird nicht mit Gerät mitgeliefert.
2
*
Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein.

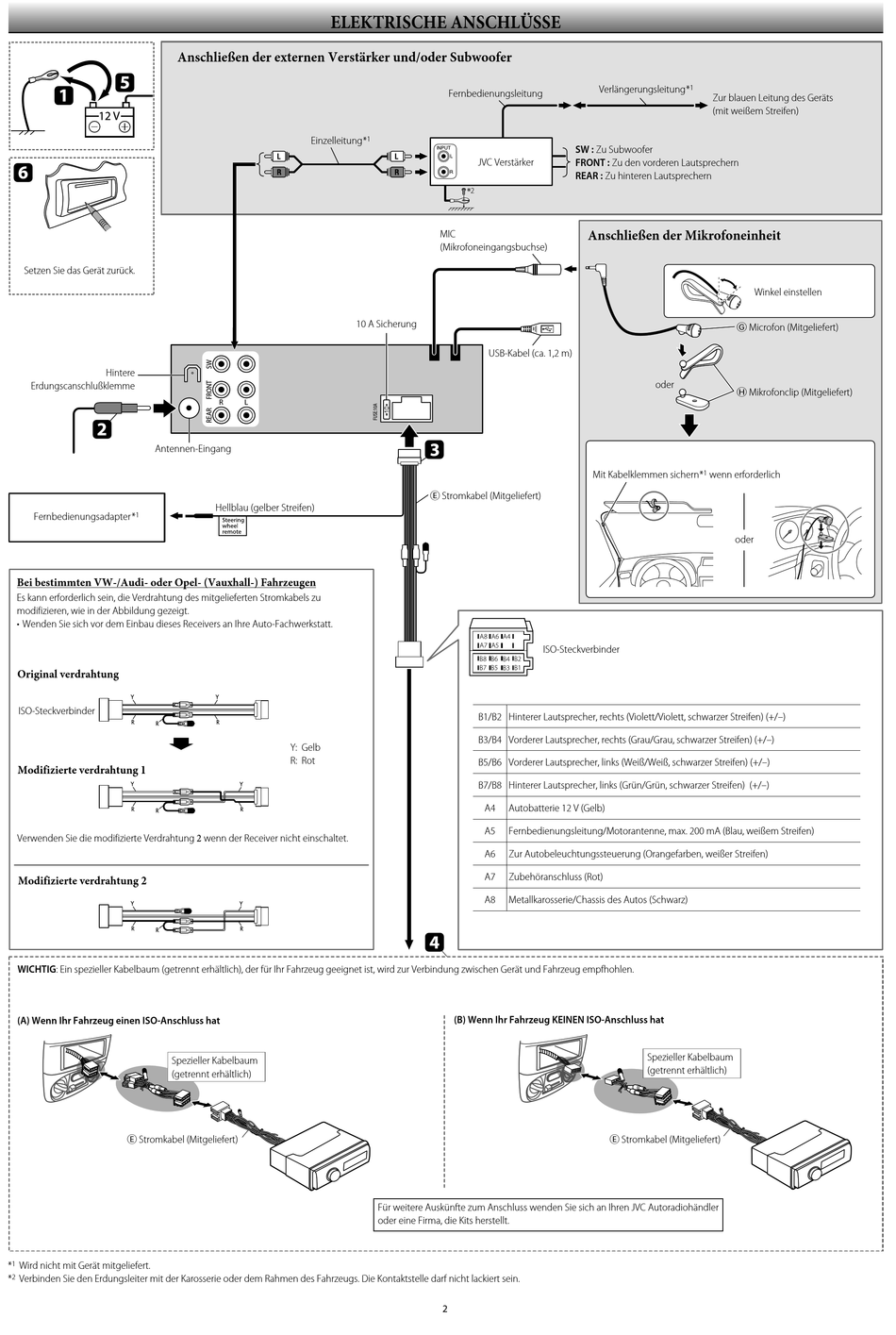

ELEKTRISCHE ANSCHLÜSSE
Einzelleitung *
1
10 A Sicherung
Hellblau (gelber Streifen)
Y: Gelb
R: Rot
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler
oder eine Firma, die Kits herstellt.
Verlängerungsleitung *
Fernbedienungsleitung
SW : Zu Subwoofer
JVC Verstärker
FRONT : Zu den vorderen Lautsprechern
REAR : Zu hinteren Lautsprechern
MIC
Anschließen der Mikrofoneinheit
(Mikrofoneingangsbuchse)
USB-Kabel (ca. 1,2 m)
Mit Kabelklemmen sichern *
E Stromkabel (Mitgeliefert)
ISO-Steckverbinder
B1/B2 Hinterer Lautsprecher, rechts (Violett/Violett, schwarzer Streifen) (+/–)
B3/B4 Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer Streifen) (+/–)
B5/B6 Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer Streifen) (+/–)
B7/B8 Hinterer Lautsprecher, links (Grün/Grün, schwarzer Streifen) (+/–)
A4
Autobatterie 12 V (Gelb)
A5
Fernbedienungsleitung/Motorantenne, max. 200 mA (Blau, weißem Streifen)
A6
Zur Autobeleuchtungssteuerung (Orangefarben, weißer Streifen)
A7
Zubehöranschluss (Rot)
A8
Metallkarosserie/Chassis des Autos (Schwarz)
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
2
1
Zur blauen Leitung des Geräts
(mit weißem Streifen)
Winkel einstellen
G Microfon (Mitgeliefert)
oder
H Mikrofonclip (Mitgeliefert)
1
wenn erforderlich
oder
Spezieller Kabelbaum
(getrennt erhältlich)
E Stromkabel (Mitgeliefert)
