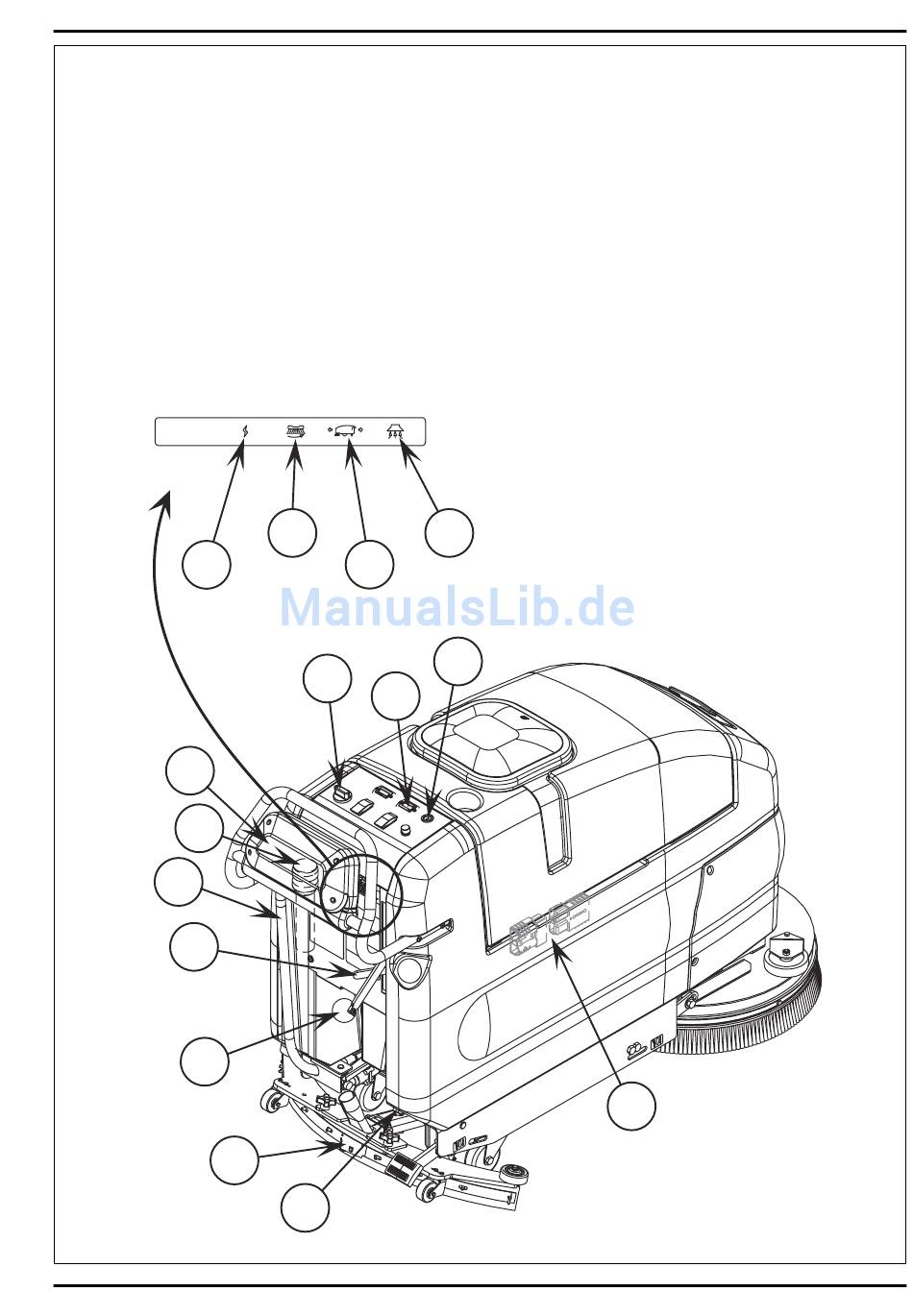

KEN UW MACHINE

Bij het lezen van deze handleiding komt u vet gedrukte nummers tussen haakjes tegen - bijvoorbeeld: (2). Deze nummers verwijzen naar de onderdelen op deze
twee pagina's. Kijk zo nodig op deze pagina's om te zien waar een bepaald onderdeel zich bevindt.
1 Vulopening van de schoonwatertank
2 Vuilwatertankdeksel
3 Hendel voor de zuigmotor/zuigmond
4 Pedaal voor de omhoog/omlaag stand van de borstels
5 Voor- en achteruit drukplaat
6 Afvoerslang van de schoonwatertank / peilaanduiding
7 Afvoerslang van de vuilwatertank
8 Stelknop van de zuigmond
9 Klem voor de achterste wisser van de zuigmond
10 Zuigmond
11 Aansluitpunt accu's
12 Accuconditiemeter
13 Urenteller (optioneel)
19
5
7
6
23
3
9
21 20
22
18
16
13
8
FORM NO. 56041527 - ConvertaMAX
14 Schakelaar voor schoonwatertoevoer, AAN-EVEN AAN-UIT
15 Schakelaar voor het verwijderen van de borstels
16 Knop voor hoeveelheid schoonwater
17 Maximum snelheidsregelaar
18 Contactslot
19 Hulpzekering
20 Zekering van de zuigmotor
21 Zekering van de borstelmotor
22 Zekering van de aandrijfmotor
23 Hendel voor de schrobdruk
24 Borstelplaat
25 Bedieningsstang
11
™ 20, 26 / BA 550, BA 650 - 13
