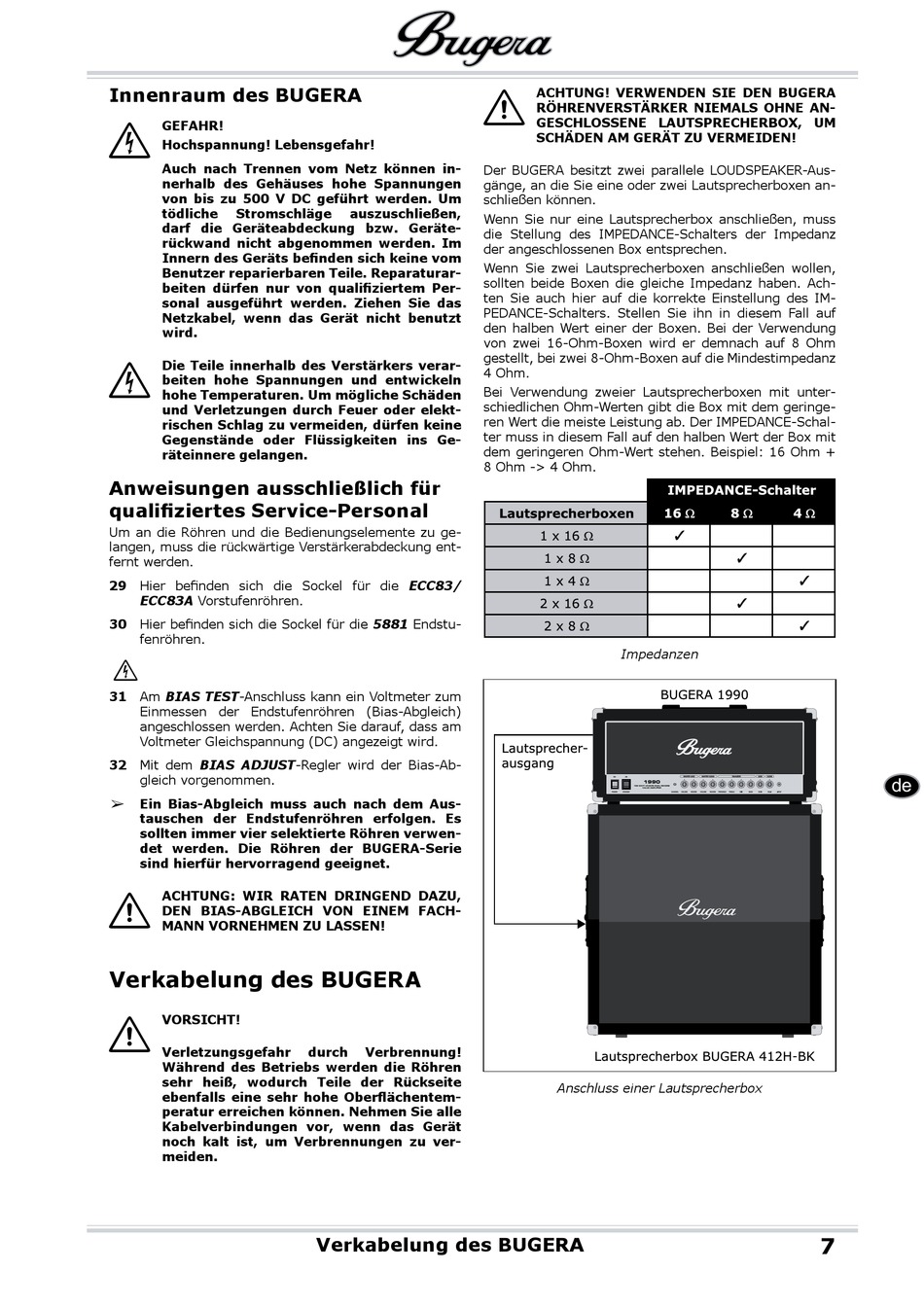

Innenraum des BUGERA
GEFAHR!
*
Hochspannung! Lebensgefahr!
Auch nach Trennen vom Netz können in-
nerhalb des Gehäuses hohe Spannungen
von bis zu 500 V DC geführt werden. Um
tödliche
Stromschläge
darf die Geräteabdeckung bzw. Geräte-
rückwand nicht abgenommen werden. Im
Innern des Geräts befinden sich keine vom
Benutzer reparierbaren Teile. Reparaturar-
beiten dürfen nur von qualifiziertem Per-
sonal ausgeführt werden. Ziehen Sie das
Netzkabel, wenn das Gerät nicht benutzt
wird.
Die Teile innerhalb des Verstärkers verar-
*
beiten hohe Spannungen und entwickeln
hohe Temperaturen. Um mögliche Schäden
und Verletzungen durch Feuer oder elekt-
rischen Schlag zu vermeiden, dürfen keine
Gegenstände oder Flüssigkeiten ins Ge-
räteinnere gelangen.
Anweisungen ausschließlich für
qualifiziertes Service-Personal
Um an die Röhren und die Bedienungselemente zu ge-
langen, muss die rückwärtige Verstärkerabdeckung ent-
fernt werden.
29
Hier befinden sich die Sockel für die
ECC83A Vorstufenröhren.
30
Hier befinden sich die Sockel für die
fenröhren.
*
31
Am
BIAS TEST-Anschluss kann ein Voltmeter zum
Einmessen der Endstufenröhren (Bias-Abgleich)
angeschlossen werden. Achten Sie darauf, dass am
Voltmeter Gleichspannung (DC) angezeigt wird.
32
BIAS ADJUST-Regler wird der Bias-Ab-
Mit dem
gleich vorgenommen.
$
Ein Bias-Abgleich muss auch nach dem Aus-
tauschen der Endstufenröhren erfolgen. Es
sollten immer vier selektierte Röhren verwen-
det werden. Die Röhren der BUGERA-Serie
sind hierfür hervorragend geeignet.
ACHTUNG: WIR RATEN DRINGEND DAZU,
!
DEN BIAS-ABGLEICH VON EINEM FACH-
MANN VORNEHMEN ZU LASSEN!
Verkabelung des BUGERA
VORSICHT!
!
Verletzungsgefahr
Während des Betriebs werden die Röhren
sehr heiß, wodurch Teile der Rückseite
ebenfalls eine sehr hohe Oberflächentem-
peratur erreichen können. Nehmen Sie alle
Kabelverbindungen vor, wenn das Gerät
noch kalt ist, um Verbrennungen zu ver-
meiden.
auszuschließen,
ECC83/
5881 Endstu-
durch
Verbrennung!
Verkabelung des BUGERA
ACHTUNG! VERWENDEN SIE DEN BUGERA
!
RÖHRENVERSTÄRKER NIEMALS OHNE AN-
GESCHLOSSENE LAUTSPRECHERBOX, UM
SCHÄDEN AM GERÄT ZU VERMEIDEN!
Der BUGERA besitzt zwei parallele LOUDSPEAKER-Aus-
gänge, an die Sie eine oder zwei Lautsprecherboxen an-
schließen können.
Wenn Sie nur eine Lautsprecherbox anschließen, muss
die Stellung des IMPEDANCE-Schalters der Impedanz
der angeschlossenen Box entsprechen.
Wenn Sie zwei Lautsprecherboxen anschließen wollen,
sollten beide Boxen die gleiche Impedanz haben. Ach-
ten Sie auch hier auf die korrekte Einstellung des IM-
PEDANCE-Schalters. Stellen Sie ihn in diesem Fall auf
den halben Wert einer der Boxen. Bei der Verwendung
von zwei 16-Ohm-Boxen wird er demnach auf 8 Ohm
gestellt, bei zwei 8-Ohm-Boxen auf die Mindestimpedanz
4 Ohm.
Bei Verwendung zweier Lautsprecherboxen mit unter-
schiedlichen Ohm-Werten gibt die Box mit dem geringe-
ren Wert die meiste Leistung ab. Der IMPEDANCE-Schal-
ter muss in diesem Fall auf den halben Wert der Box mit
dem geringeren Ohm-Wert stehen. Beispiel: 16 Ohm +
8 Ohm -> 4 Ohm.
Impedanzen
Anschluss einer Lautsprecherbox
de
7
