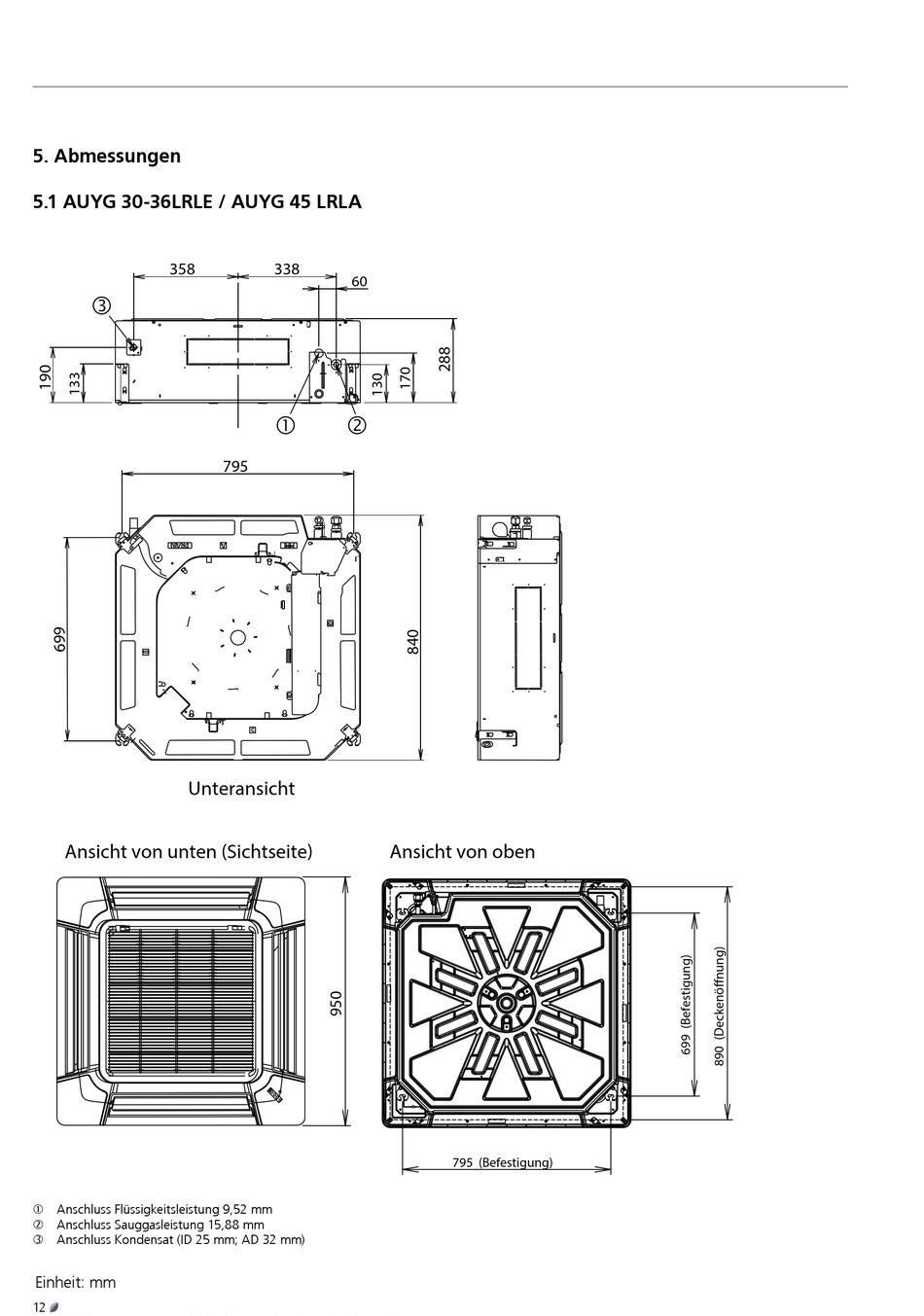

5. abmessungen
5.1 auYg 30-36lrle / auYg 45 lrla
358 338
60
795

Unteransicht

Ansicht von unten (Sichtseite)

Ansicht von oben

795 (Befestigung)
 Anschluss Flüssigkeitsleistung 9,52 mm
 Anschluss Sauggasleistung 15,88 mm
 Anschluss Kondensat (ID 25 mm; AD 32 mm)
Einheit: mm
12
