Inhaltszusammenfassung für Spectra Precision MobileMapper10
- Seite 1 MobileMapper ® Kurzanleitung...
- Seite 2 This Product limited warranty shall not ap- riod you will be entitled to receive such Fixes to the ply to, and Spectra Precision shall not be responsible Product software that Spectra Precision releases and for, defects or performance problems resulting from...
- Seite 3 OF ANY KIND, BY EITHER SPECTRA PRECISION PRODUCT SAFETY WARNINGS OR ANYONE WHO HAS BEEN INVOLVED IN ITS Use responsibly. Read all instructions and safety in- CREATION, PRODUCTION, INSTALLATION, OR DIS- formation before use to avoid injury. TRIBUTION, INCLUDING, BUT NOT LIMITED TO,...
-
Seite 5: Inhaltsverzeichnis
Inhalt Erste Verwendung................1 Auspacken ..................1 Einlegen des Akkus in den Empfänger ..........1 Einschalten des Empfängers ............2 Verwenden des Netzteils zum Aufladen des Akkus ......3 Verwenden der Schnellzugriffsleiste ..........4 Manuelles Aktivieren des Bereitschaftsmodus........4 Einstellen von Beleuchtungsintensität und Beleuchtungsdauer ... 5 Energieverwaltung ................ -
Seite 7: Erste Verwendung
Erste Verwendung Auspacken Öffnen Sie den Karton und entnehmen Sie die folgenden Komponenten: • Empfänger • Batterie • Universelles Netzteil • USB-Kabel • Halteriemen • Trageriemen • Stift Einlegen des Befolgen Sie diese Anleitung: Akkus in den • Drehen Sie den Empfänger um. Empfänger •... -
Seite 8: Einschalten Des Empfängers
• Setzen Sie die Fachabdeckung wieder ein, indem Sie zuerst die beiden Laschen unten in das Gehäuse einführen. • Drücken Sie die Abdeckung dann gegen das Gehäuse und schließen Sie die beiden Schrauben durch eine Vierteldrehung im bzw. gegen den Uhrzeigersinn. Einschalten des •... -
Seite 9: Verwenden Des Netzteils Zum Aufladen Des Akkus
von Beleuchtungsintensität und Beleuchtungsdauer auf Seite 5. • Bei einer geringeren Kapazität sollten Sie den Akku zuerst aufladen. Eine Anleitung finden Sie unter Verwenden des Netzteils zum Aufladen des Akkus auf Seite 3. Verwenden des So funktioniert’s: Netzteils zum • So bereiten Sie das Netzteil vor: Aufladen des –... -
Seite 10: Verwenden Der Schnellzugriffsleiste
• Verbinden Sie das Netzteil mit einer Steckdose. Nach etwa 4 Sekunden leuchtet das Empfängerdisplay auf. Ein Symbol zeigt an, dass der Akku geladen wird. Nach etwa 10 Sekunden wird das Display wieder ausgeschaltet. Anschließend wird der Akku geladen, bis die volle Kapazität erreicht ist. -
Seite 11: Einstellen Von Beleuchtungsintensität Und Beleuchtungsdauer
Einstellen von Beleuchtungsintensität: Sie können die Beleuchtung an die Umgebungshelligkeit anpassen. Das erleichtert das Ablesen Beleuchtungsintens sowohl bei Dunkelheit als auch im Sonnenlicht. ität und Beleuchtungsdauer: Wenn die Beleuchtung unnötig Beleuchtungsdauer eingeschaltet ist, geht dies zulasten der Akkustandzeit. Die Beleuchtung kann automatisch abgeschaltet werden, wenn längere Zeit keine Tastatur- oder Touchscreen-Eingaben mehr vorgenommen wurden. -
Seite 12: Einrichten Von Datum Und Uhrzeit
Einrichten von Datum und Uhrzeit • Drücken Sie die Windows-Taste und tippen Sie nacheinander auf Einstellungen, Uhrzeit & Wecker. • Wählen Sie auf dem Register Uhrzeit Ihre Zeitzone aus und geben Sie das Datum und die Ortszeit ein. • Tippen Sie zum Speichern der Einstellungen auf OK. Ländereinstellungen Sie sollten den Empfänger an regionale Einstellungen wie Währung, Dezimaltrennzeichen, Uhrzeit und Datumsformate... -
Seite 13: Korrektes Halten Des Empfängers
Korrektes Halten des Empfängers Damit der Empfänger Satelliten nutzen kann, müssen Sie im Freien sein und das Gerät korrekt halten. Die beste Empfangsleistung erzielen Sie, wenn Sie das Gerät im Winkel von etwa 45 Grad über der Horizontalen und nicht zu dicht am Körper halten. -

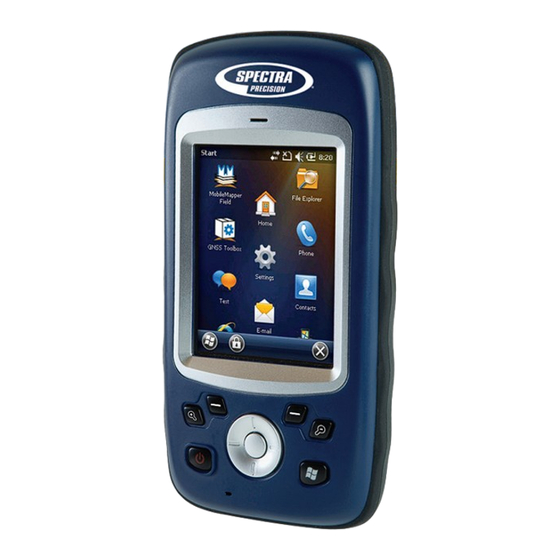

Seite 14: Beschreibung Des Empfängers
Beschreibung des Empfängers Vorderseite Betriebstaste Die Betriebstaste [1] schaltet den Empfänger ein bzw. aus. Zum Einschalten drücken Sie die Taste [1], bis das Gerät vibriert; es durchläuft nun die Einschaltphase. Sie können die Taste nun loslassen. Zum Ausschalten des Empfängers halten Sie die Betriebstaste [1] gedrückt, bis ein Ton zu hören ist und eine Meldung auf dem Bildschirm Sie auffordert, das Herunterfahren zu bestätigen. -
Seite 15: Rückseite
Taste Funktion In Spectra Precision-Anwendungen mit Kartenanzeige vergrößert diese Taste den Bildausschnitt. In Windows Mobile öffnet sie das Start- menü. In Spectra Precision-Anwendungen mit Kartenanzeige verkleinert diese Taste den Bildausschnitt. In Windows Mobile öffnet sie den Tele- fonbildschirm. Mikrofon Das Mikrofon wird für die Diktierfunktion benutzt. Achten Sie beim Aufnehmen darauf, dass die kleine Öffnung [7] nicht... -
Seite 16: Unteransicht
Halteriemen Die Halteschlaufe kann an den beiden Gewindeöffnungen [13] und [14] auf der Rückseite des Empfängers und den beiden Aussparungen unten am Empfänger (siehe Unteransicht) befestigt werden. Die Halteschlaufe bietet am Lederriemen auch eine Befestigungsmöglichkeit für den Stift. Akkufach Der Empfänger nutzt einen aufladbaren Lithium-Ionen-Akku zur Stromversorgung. - Seite 17 Achtung! Drücken Sie die Resettaste auf keinen Fall im Normalbetrieb, da hierdurch alle gemessenen Daten gelöscht werden. Die beiden Aussparungen an der Unterseite [23] dienen als Aufnahmen für die Handschlaufe [24].
-
Seite 18: Gnss Toolbox
GNSS Toolbox GNSS Toolbox dient zum Steuern und Überwachen wichtiger Empfängerfunktionen. Diese werden unten genauer erklärt. • GNSS-Einstellungen: Dieser Punkt zeigt die für den Empfänger verfügbaren Konstellationen und Frequenzen • GNSS-Status: Hier können Sie den GNSS-Empfang überwachen. • Resettaste: Dieser Punkt setzt den Empfänger zurück. •... -
Seite 19: Resettaste
Minuten, bevor der Empfänger wieder einsatzbereit ist. Sie sollten die Reset-Funktion nur nutzen, wenn keine andere Software außer GNSS Toolbox ausgeführt wird. Info Diese Funktion zeigt die Softwareversion von GNSS Toolbox sowie rechtliche Hinweise von Spectra Precision an. -
Seite 20: Erweiterte Funktionen
Erweiterte Funktionen Energiemodi Der Empfänger unterstützt drei Energiemodi: • Abschalten: Der Empfänger ist abgeschaltet. • An: Der Empfänger ist eingeschaltet. • Bereitschaft: In diesem Modus werden Bildschirmdarstellung und Hintergrundbeleuchtung abgeschaltet, um Energie zu sparen. Der Systemzustand bleibt erhalten. Beim Beenden des Bereitschaftsmodus wird der Systemzustand unverzüglich wiederhergestellt. - Seite 21 Bereich), wird eine weitere Meldung angezeigt: „Hauptakku sehr schwach“. Tippen Sie in der Taskleiste auf Schließen, wenn Sie den Empfänger weiterhin verwenden möchten. Spectra Precision empfiehlt jedoch, den Empfänger bei Erscheinen dieser Meldung auszuschalten und den Akku zu wechseln. Wenn nur noch etwa 1 % Restkapazität verbleibt, wird der Empfänger ausgeschaltet.
-
Seite 22: Usb-Verbindung
• Sie können das Netzteil mit angeschlossenem USB-Kabel verwenden. Auf diese Weise wird der Akku schnell geladen, denn der Ladestrom beträgt etwa 700 mA. • Sie können das USB-Kabel auch an einen PC anschließen und mit dem Gerät verbinden. Gemäß USB-2.0- Spezifikation ist der Strom hier auf 500 mA beschränkt, sodass es länger dauert, den Akku über den USB- Anschluss eines Computers zu laden. -
Seite 23: Drahtlose Kommunikation
Buchse des Empfängers und einem normalen USB-Anschluss an einem Computer verbinden. Sofern auf dem Computer Microsoft ActiveSync installiert ist, wird beim Einstecken des Kabels automatisch eine serielle Verbindung hergestellt. Über diese Verbindung können Sie Dateien austauschen, das Dateisystem des Empfängers durchsuchen, neue Anwendungen vom Computer auf den Empfänger übertragen uvm. -
Seite 24: Bewegungssensor
WiFi Über das integrierte WLAN-Modul können Sie über eine Drahtlosverbindung auf das Internet zugreifen. • Drücken Sie die Windows-Taste und tippen Sie nacheinander auf Einstellungen, Verbindungen, Wi-Fi. • Tippen Sie auf das Register Drahtlos. • Tippen Sie auf Nach Netzwerken suchen, um WLAN einzuschalten und nach verfügbaren Netzwerken zu suchen. - Seite 25 Deaktivieren der automatischen Bildschirmdrehung Stellen Sie direkt vor dem Deaktivieren der Screen rotation (siehe unten) sicher, dass das aktuelle Bildschirmformat der gewünschten Ausrichtung entspricht (Hoch- oder Querformat). Falls nicht, drehen Sie den Empfänger, um die gewünschte Ausrichtung zu erhalten, und deaktivieren Sie erst dann die Screen rotation.
-
Seite 26: Verwenden Der Kamera
Verwenden der Aufnehmen von Bildern Kamera • Drücken Sie die Windows-Taste und tippen Sie auf Bilder & Videos. Der Ordner „Eigene Bilder“ wird geöffnet; die darin enthaltenen Bilder und Videos werden aufgelistet. Der erste Eintrag in der Liste ist die Kamera, mit der Sie Aufnahmen machen können. - Seite 27 Zuschneiden von Bildern • Tippen Sie im Ordner „Eigene Bilder“ auf das gewünschte Bild (oder in der Taskleiste auf Ansicht). Daraufhin öffnet sich ein neues Fenster mit der Bildansicht. • Tippen Sie auf Menü und dann auf Bearbeiten. • Tippen Sie erneut auf Menü und dann auf Zuschneiden. •...
-
Seite 28: Erstellen Von Videos
Erstellen von Einrichten der Videodauer Videos • Drücken Sie die Windows-Taste und tippen Sie auf Bilder & Videos. Der Ordner „Eigene Bilder“ wird geöffnet; die darin enthaltenen Bilder und Videos werden aufgelistet. • Tippen Sie auf Menü, Extras, Optionen. • Tippen Sie auf das Register Video. •... - Seite 29 • Nach der Filmaufnahme bleibt das letzte Bild im Sucher stehen, während die Videoaufnahme verarbeitet wird. • Tippen Sie irgendwo auf den Bildschirm, um die Taskleiste unten einzublenden. Tippen Sie dort auf OK, um die Kamera auszuschalten und das Fenster zu schließen.
-
Seite 30: Kalibrieren Des Elektronischen Kompasses
Kalibrieren des elektronischen Kompasses • Drücken Sie die Windows-Taste. • Navigieren Sie zum Symbol Compass (Kompass). • Tippen Sie auf das Symbol Compass, um das Kompasshilfsprogramm zu öffnen. • Tippen Sie auf das Register Calibration (Kalibrierung). • Legen Sie den Empfänger auf eine ebene Tischplatte (siehe Abb. -
Seite 31: Technische Daten
Technische Daten GNSS-Funktionen 20 Kanäle • GPS L1 C/A • SBAS: WAAS/EGNOS/MSAS • Anschluss für externe Antenne • NMEA-Ausgabe Genauigkeitsanga Alle genannten Werte sind RMS-Werte für die Lage, die beim Halten mit der Hand unter guten Bedingungen (freie Himmelssicht) bei einem PDOP kleiner 3 und mindestens sieben sichtbaren Satelliten erreicht wurden. -
Seite 32: Gewicht & Abmessungen
Schnittstelle: • USB Gewicht & • Empfängergröße: 169 mm × 88 mm × 25 mm Abmessungen • Empfängergewicht (einzeln): 310 g • Empfängergewicht (inklusive Akku): 380 g Benutzerschnittste Tastatur: • Virtuelle Tastatur (alphanumerisch) • Vier-Wege-Navigationstaste mit Eingabefunktion, Vergrößern/Verkleinern + kontextabhängige Tasten •... -
Seite 33: Software-Optionen
Software-Optionen • Spectra Precision MobileMapper Field und Office • Post-Processing • ESRI ArcPad (nur USA) Standardzubehör • Stift • Halteriemen • Universelles Netzteil • USB-Kabel... - Seite 34 Index Korrektes Halten des Empfängers ActiveSync Akku entnehmen Lagern des Akkus Akkustandzeit Lautsprecher Akkustatussymbol Löschen von Bildern Aufladen Löschen von Videos Auflösung Ausschalten Mikrofon Mini-USB Batteriefach Mobilfunk (GSM/GPRS) Beenden von Videoaufnahmen Mobilfunk (intern) Bereitschaft Modem (GSM/GPRS) Bereitschaftsmodus Betriebssystem Navigationstaste Bewegungssensor Bildschirmdrehung Öffnen der Akkufachabdeckung Bluetooth...
- Seite 35 Umweltmerkmale Universelles Netzteil Verbindungsmanager Video (Einrichten der Dauer) Wiedergeben von Videos WiFi Windows-Taste Zubehör...
- Seite 36 ©2011-2012 Trimble Navigation Limited. All rights reserved. Spectra Precision is a Division of Trimble Navigation Limited. Spectra Precision and the Spectra Precision logo are trademarks of Trimble Navigation Limited or its subsidiaries. Ashtech is a trademark of Ashtech S.A.S. or its subsidiaries.
