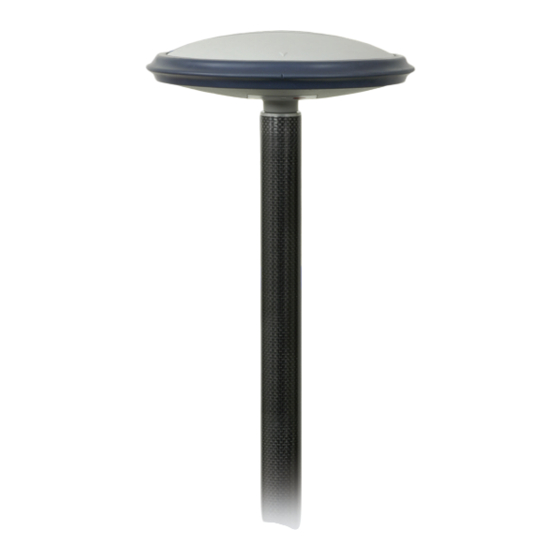

Inhaltszusammenfassung für Spectra Precision ProMark 700
- Seite 1 ProMark ™ Benutzerhandbuch...
- Seite 2 Interferenzen bei der Installation im Wohnbereich bestimmt. Dieses Gerät erzeugt und benutzt Konformitätserklärung Hochfrequenzenergie und kann diese abstrahlen. Wenn Wir, Spectra Precision, erklären in unserer alleinigen es nicht gemäß der Anleitung installiert und verwendet Verantwortung, dass das Produkt ProMark-700-GNSS- wird, kann es Störungen des Rundfunkempfangs Empfänger mit Teil 15 der FCC-Richtlinien...
-
Seite 3: Inhaltsverzeichnis
Inhalt Willkommen beim Spectra Precision ProMark 700 .......1 Lieferumfang ProMark 700 ..............2 Standardzubehör ..............2 Optionales Zubehör..............2 Erstes Verwenden des ProMark 700.............3 Lernen Sie Ihr neues Gerät kennen..........3 Aufladen der Akkus..............3 Erste Schritte ................4 Ermitteln des Akkuladezustands..........5 Akkuladezustände................5 Anhang....................7 Wichtige technische Daten .............7 Produktaufbewahrung ............9... -
Seite 5: Willkommen Beim Spectra Precision Promark 700
• Drahtlos: Das Datenerfassungsgerät und der ProMark 700 kommunizieren drahtlos miteinander. • Speziell für GNSS: Beim ProMark 700 geht es in erster Linie um die beste GNSS-Leistung. Das GSM-Modem im Datenerfassungsgerät stellt die Verbindung mit dem RTK- Referenznetz her, empfängt die RTK-Korrekturen und... -
Seite 6: Lieferumfang Promark 700
Zubehör Kabelsatz Art.-Nr. 91865-00 (siehe Abbildung) Dieses Zubehör dient zum Herstellen einer USB-Verbindung zwischen dem ProMark 700 und einem Computer. Es wird benötigt, um die GNSS-Firmware mit Computern ohne Bluetooth zu aktualisieren. Da der Vorgang 15 bis 20 Minuten dauert, sollte der ProMark 700 während der Firmwareaktualisierung stets extern mit... -
Seite 7: Erstes Verwenden Des Promark 700
• [4]: 5/8-Zoll-Innengewindeeinsatz • [5]: Strom-/Datenanschluss (6 Pole) mit Schutzkappe • [6]: Stoßdämpfendes gummi. Aufladen der Bevor Sie Ihren neuen ProMark 700 verwenden, sollten Sie die Akkus im Büro aufladen. Akkus 1. Packen Sie das Netzteil aus. Schieben Sie den Schalter wie in Abbildung a gezeigt, um die Schutzabdeckung über... -
Seite 8: Erste Schritte
5. Lassen Sie die Akkus einige Stunden laden. Der Ladevorgang ist beendet, wenn die Betriebs- und Ladeanzeige erlischt. 6. Trennen Sie das Netzteil vom ProMark 700. Schützen Sie den Strom-/Datenanschluss, indem Sie die Schutzkappe wieder anbringen. ANMERKUNG: Der ProMark 700 nimmt keinen Schaden, wenn er nicht vom Netzteil getrennt wird. -
Seite 9: Ermitteln Des Akkuladezustands
Ermitteln des Sie können jederzeit die Restkapazität der beiden integrierten Akkus im ProMark 700 überprüfen, indem Sie Akkuladezustands einen Blick auf die Betriebs- und Ladeanzeige werfen: • Grünes Leuchten: Der Ladezustand beträgt mehr als 20 %. • Grünes Blinken: Der Ladezustand beträgt weniger als 20 %. - Seite 10 Die Akkus werden normalerweise bei ausgeschaltetem ProMark 700 geladen. Sie können den ProMark 700 aber auch in eingeschaltetem Zustand laden. Die Betriebs- und Ladeanzeige gibt den aktuellen Ladestatus der Akkus an (siehe Tabelle unten). Betriebs- und ProMark 700 während Akku- Ladezustands-LED des Ladevorgangs …...
-
Seite 11: Anhang
Anhang Wichtige GNSS-Empfang: technische Daten 220 GNSS-Kanäle: • GPS L1C/1, L2P und L2C • Glonass L1 C/A und L2 C/A • SBAS: Code und Träger (WAAS/EGNOS/MSAS/GAGAN) Lage des Phasenzentrums (NGS-Antennenname: SPP89823- L1 78.2 mm L2 62.2 mm Leistung: • RTK-Genauigkeit (echtzeit-kinematisch) für Basislinien bis 30 km: –... - Seite 12 – Schnell: etwa 3 Stunden • Akkuladegerät: Es darf ausschließlich das Universalnetzteil aus dem Lieferumfang zum Laden der Akkus im ProMark 700 verwendet werden: – 100–240 V AC Eingang, 50–60 Hz, 0,6 A – 12 V DC Ausgang, 2,08 A •...
-
Seite 13: Produktaufbewahrung
• Halten Sie die Einschalttaste 12 Sekunden lang gedrückt. Etwa zwei Sekunden nachdem Sie die Taste gedrückt haben, schaltet der ProMark 700 sich aus oder ein (je nachdem, ob er zu Beginn des Vorgangs ein- oder ausgeschaltet war). Ignorieren Sie diesen Umstand und halten Sie die Einschalttaste die gesamten 12 Sekunden gedrückt (gerechnet ab dem Zeitpunkt, zu dem Sie die... -
Seite 14: Automatischer Test Beim Starten
Firmwareaktualisierung. Sie finden dieses Tool unter http://www.spectraprecision.com/products/ gnss-surveying/promark-700/ (Klicken Sie dort auf die Registerkarte „Support“.) ProMark 700 Loader muss auf einem Computer mit USB- bzw. RS232-Anschluss oder Bluetooth-Unterstützung installiert werden. Befolgen Sie diese Anleitungen zum Aktualisieren des ProMark 700: • Bereiten Sie den ProMark 700 entsprechend einer der beiden Abbildungen unten vor (Einzelheiten zur seriellen Verbindung finden Sie unter Optionales Zubehör auf... - Seite 15 Universalnetzteil (zur Steckdose) oder Fahrzeugstromadapter (zur externen Batterie) • Schalten Sie den ProMark 700 ein und warten Sie, bis die Betriebs- und Ladeanzeige grün leuchtet (der ProMark 700 also bereit ist). • Starten Sie ProMark 700 Loader auf dem Computer.
-
Seite 16: Kurzübersicht
Kurzübersicht • [1]: Einschalt- und Schnellladetaste. Halten Sie die Taste etwa 2 Sekunden lang gedrückt, um den ProMark 700 einzuschalten. Halten Sie die Taste erneut 2 Sekunden lang gedrückt, um das Gerät auszuschalten. Wenn die Akkus im Standardmodus geladen werden, schaltet ein kurzes Drücken dieser Taste den ProMark 700... - Seite 17 Fahrzeugbatterie Verlängerungskabel (Stromversorgung) Firmwareaktualisierung Verlängerungskabel (USB auf DB9-Stecker) Vermessungssoftware Genauigkeit V-Kabel Gleichstromversorgung Glonass Zertifizierung GSM-Modem Zigarettenanzünderadapter Zurücksetzen Kabelsatz (Option) Kanäle Kommunikation Kurzübersicht L1/L2 Ladedauer Lademodus LEDs während der Aktualisierung (Bedeutung) Leistung Option (Kabelsatz) Phasenzentrum PIN-Code (Bluetooth) Prismenstab ProMark 700 Loader...
