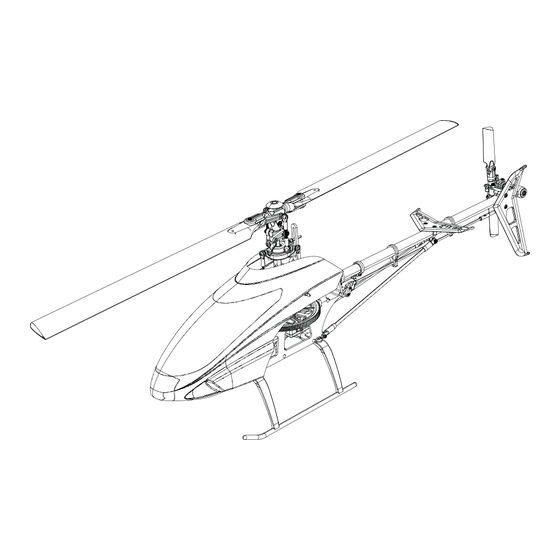

BNF BLADE 300X Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für BNF BLADE 300X
Inhaltszusammenfassung für BNF BLADE 300X
- Seite 1 300 X Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni ®...
- Seite 2 HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Aktuelle Produktlite- ratur fi nden Sie auf horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi nieren: HINWEIS: Verfahren können bei nicht ordnungsgemäßer Durchführung womöglich Schäden an physischem Eigentum UND geringfügige oder keine Verletzungen verursachen.
-
Seite 3: Inhaltsverzeichnis
Einleitung Der Blade® 300 X verfügt über den Spektrum™ AR7200BX 7-Kanalempfänger mit integrierter BeastX™ Flybarless-Technologie. Der Spektrum AR7200BX bietet maximale Präzision, Stabilität und Kontrolle für fortgeschrittene 3D-Manöver. Dank der Kombination eines neuen Rotorkopfs im Flybarless-Design mit dem Spektrum AR7200BX werden Installation und Wartung erleichtert und das Gesamtgewicht des Helikopters verringert. Der Blade 300 X ist ferner mit einem 320H Brushless-Hochleistungsmotor, digitalen Servos und Hauptblättern ausgestattet, mit denen Sie die Unbilden eines Flybarless-3D-Flugs handhaben können. -
Seite 4: Laden Des Flugakkus
Laden des Flugakkus Der Blade 300 X wird mit einem DC-Balancer-Ladegerät und einem 3 S LiPo- DC-LiPo-Balancer-Ladegerät - Daten Akku geliefert. Verwenden Sie nur von Horizon Hobby zugelassene Akkupacks • Lädt 3-Zellen-Lithium-Polymer-Akkupacks und Ladegeräte, die mit diesem Produkt kompatibel sind. Lassen Sie den Akku •... -
Seite 5: Einrichten Des Senders
Einrichten des Senders Sie müssen Ihren Sender zuerst programmieren, bevor Sie den Helikopter binden oder fl iegen können. Die Werte, die Sie zum Programmieren Ihres Senders für Spektrum DX6i, DX7/DX7se, DX7s und DX8 Empfänger benötigen, sind unten angeführt. Die Spektrum-Modelldateien für AirWare™ Sender stehen auch online in der Spektrum Community zum Download zur Verfügung. - Seite 6 Einrichten des Senders Spektrum DX7s SYSTEM LIST Model Type Swash Type Switch Select F Mode Setup Warnings Frame Rate 1 Servo All Switches Flight Mode — Throttle — Helicopter 11ms Normal F Mode Over 10 Hold — Hold Stunt 1—Active DSMX Hold—Active Alarm—Tone/Vibe...
- Seite 7 Einrichten des Senders Spektrum DX8 SYSTEM LIST Model Type Swash Type Switch Select F Mode Setup Trim Step Warnings Frame Rate Helicopter 1 Servo Normal All Switches INH Flight Mode — F Mode THR 5 Throttle —Over 10 11ms Hold — Hold AIL** 0 Stunt 1—Act DSMX...
-
Seite 8: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Beim Bindevorgang wird der Empfänger programmiert, so dass er den GUID-(Globally Unique Identifi er)-Code eines einzelnen Senders erkennt. Um Ihr Flugzeug einsetzen zu können, müssen Sie die mit dem Flugzeug-Sender ausgestattete Spektrum™ DSM2™/DSMX Technologie an den Empfänger "binden". Bindevorgang Befolgen Sie bei der Programmierung Ihres Senders die im Kapitel "Sender einrichten"... -
Seite 9: Kontrolltests
Kontrolltests Seitenruder- (Gier-) und zyklischer Gyro-Test Seitenruder (Gier) gen, kehren Sie den Seitenruder- kanal im Sender um (Anweisungen 1. Schalten Sie den Sender ein. fi nden Sie im Handbuch zu Ihrem 2. Aktivieren Sie "TH HOLD" (Autorotation) und setzen Sie den Sender in Sender). -
Seite 10: Test Der Motorsteuerung
Test der Motorsteuerung WARNUNG: Halten Sie bei laufendem Motor zumindest 10 Meter Abstand zum Helikopter. Versuchen Sie nicht, den Helikopter zu diesem Platzieren Sie den Helikopter im Freien auf einer saubere, fl achen und ebenen Zeitpunkt zu fl iegen. Fläche (Beton oder Asphalt) ohne Hindernisse. Halten Sie stets Abstand zu den 3. -
Seite 11: Einstellung Des Gyro-Gain (Gyro-Empfi Ndlichkeit)
Einstellung des Gyro-Gain (Gyro-Empfi ndlichkeit) • Wenn das Heck schwänzelt oder schwingt, verringern Sie die Gain des Gyro. • Wenn das Heck im Schwebefl ug driftet, erhöhen Sie die Gain des Gyro. Senken Sie die Werte für die Gyro-Gain im Gyro-Menü Ihres Senders in Erhöhen Sie die Werte für die Gyro-Gain auf Ihrem Sender in kleinen kleinen Schritten, bis der Helikopter in einem bestimmten Flugmodus Schritten, bis das Heck schwänzelt bzw. -
Seite 12: Ar7200Bx-Standard-Setup Für Blade 300 X
AR7200BX-Standard-Setup für Blade 300 X Firmware-Version 3003.0.0 SETUP-MENÜMenü-LED durchgehend Status-LED: Violett blinkt Rot leuchtet Rot blinkt Blau leuchtet Blau hochkant fl ach Montagelage (vertikal) (horizontal)* Benutzer- 50 Hz 65 Hz 120 Hz 165 Hz 200 Hz* Taumelscheibenservo - Frequenz defi niert Benutzer- 960 μs 760 μs... -
Seite 13: Tipps Zum Ar7200Bx-Parametermenü
Tipps zum AR7200BX-Parametermenü Schlagen Sie im Handbuch des Spektrum AR7200BX nach, wie Sie den Blade Wenn Sie das zyklische Verhalten so ändern möchten, dass es linearer ist 300 X im Parametermenü des AR7200BX auf Ihren Flug- und Steuerstil feinab- ODER einem Helikopter mit Flybar ähnelt, erhöhen Sie das zyklische Ansprech- stimmen können. -
Seite 14: Garantie Und Service Informationen
Blade 300 X - Leitfaden zur Fehlerbehebung, Forts. Problem Mögliche Ursache Lösung Vergewissern Sie sich, dass sich der Hauptrotorkopf im Uhrzeigersinn dreht. Der Hauptrotorkopf dreht sich nicht in die korrekte Richtung Schlagen Sie im Abschnitt "Test der Motorsteuerung" nach Überprüfen Sie die Einstellungen der Gas- und Pitchkurve sowie die Die Sendereinstellungen sind nicht korrekt Pitchsteuerrichtung Der Helikopter hebt nicht ab... -
Seite 15: Garantie- Und Service-Kontaktinformationen
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of conformity (in accordance with ISO/IEC 17050-1) No. HH2011111303 Horizon Hobby GmbH Hamburger Straße 10 D-25337 Elmshorn erklärt das Produkt: Blade 300 X BNF (BLH4580) declares the product: Blade 300 X BNF (BLH4580) Geräteklasse: equipment class: den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE),... - Seite 16 Parts List / Ersatzteile / Pièces de rechange / Pezzi di ricambio Part # English Deutsch Françias Italiano 245mm Hauptrotorblätter Holz Set: 245mm Wood Main Rotor Blade Set: 300 X -Paire de pales principales en Set pale rotore principale in legno BLH4501 300 X bois 245mm.
- Seite 17 Part # English Deutsch Françias Italiano BLH4537 Tail Rotor Blade Set: 300 X Heckrotorblätter: 300 X 300 X -Paire de pales d’anticouple Set pale coda: 300 X Tail Rotor Blade Grip/Holder Set: B450, B450,300 X -Pieds de pales Set supporto pale rotore coda: B450, BLH1670 Heckrotor Blatthalter: B450, 300 X 300 X...
- Seite 18 Optional Parts / Optionale Bauteile / Pièces optionnelles / Parti opzionali Part # English Deutsch Françias Italiano Pinion Gear, 10T 0.5M: B450 3D/X, Ritzel 10T 0,5M : B450 3D/X, B400, B450 3D/X,B400, B300 X -Pignon 10 dents Pignone, 10T 0.5M: B450 3D/X, BLH1610* B400 , 300 X B300X...
- Seite 22 ©2012 Horizon Hobby, Inc. Blade, DSM, DSM2, ModelMatch, AirWare and EC3 are trademarks or registered trademarks of Horizon Hobby, Inc. DSMX is a trademark of Horizon Hobby, Inc., registered in the U.S. The Spektrum trademark is used with permission of Bachmann Industries, Inc. BeastX is a trademark of Markus Schaack and is used with permission.
